6.1 先进制备技术

6.1 先进制备技术

前面五章反复出现一句话：性能由组织决定。组织从哪里来？从制备中来。本节按「晶体、薄膜、粉体与烧结」三条线盘点主流制备技术——每条线都遵循同一个哲学：控制原子或分子在哪里、按什么顺序、以什么速度就位。学完本节，你看任何一种材料产品时都能多问一句：它是怎么长出来的。

晶体生长：热场即命运

现代材料工业的地基是大块单晶。直拉法（柴可拉斯基法）是半导体与金属单晶的主力：把多晶料熔在坩埚里，将籽晶浸入熔体、缓慢提拉，熔体在固液界面处按籽晶的晶格取向逐层凝结，长成圆柱形晶锭。控温场是全工艺的灵魂——界面附近温度梯度太陡，晶体开裂；太缓，杂质沿界面富集。硅行业中单晶硅棒在拉制过程中还顺带完成了提纯：多数杂质在硅中的分凝系数远小于一，更愿意留在熔体里，于是一边结晶一边把杂质「扫」向尾部。区熔法把这套提纯玩到极致：用高频线圈让晶锭上一小段区域局部熔化，熔区从一端扫到另一端，杂质跟着熔区搬家，反复数遍即可得到超高纯晶体，探测器级硅与功率器件用硅多用此法。物理气相传输是第四章讲过的碳化硅专属：没有液相就借气相，粉料升华、籽晶上重结晶，一周长几毫米，是宽禁带革命的产能瓶颈。三类方法共享同一条铁律：晶体是「长」出来的不是「做」出来的，长晶工程师的看家本领是画好热场这张图纸。

薄膜沉积：原子级的粉刷匠

几乎所有器件都是薄膜的集大成。物理气相沉积（蒸镀与溅射）把材料变成原子流再让它落在衬底上：蒸镀用电阻或电子束加热蒸发，溅射用氩离子把靶材原子「打」下来，后者附着更致密、成分更可控，是金属电极与硬质涂层的常客。化学气相沉积让气体前驱体在衬底表面发生化学反应就地成膜，第五、四章反复出现的石墨烯生长、半导体外延层都靠它；其高温与产物副产物的管理是工艺难点。原子层沉积把反应拆成两步交替进行——先吸附一层前驱体、吹扫、再送第二种气体反应——每一循环只长一层原子，厚度控制精确到一个原子层，名义上是「慢」，换来的均匀性与保形覆盖无可替代：高深宽比沟道内壁镀一层均匀氧化铝，只有它能干。选型口诀按需求对号：要快且便宜选溅射，要外延质量选化学气相，要原子级精度与复杂结构覆盖选原子层沉积。

粉体与烧结：陶瓷工业的主战场

陶瓷没有熔炼铸造的坦途（熔点太高、熔体太活泼），走的是「粉体成形再烧结」的路。粉体质量决定一切下游环节：溶胶凝胶在溶液里让分子先手拉手组成网络，成分均匀到分子级，适合多组分氧化物与涂层；水热法在高压釜的过热水里让晶体慢慢长，氧化锆与压电陶瓷粉的主力工艺；气相凝聚产出超细高纯粉。成形后进烧结炉：高温下粉粒接触颈部通过扩散长大、气孔沿晶界排出，坯体收缩致密化。普通烧结不够用时还有两件重武器：热等静压用高压惰性气体从四面八方压住坯体同时加热，把残余气孔压到接近消失，航空用氮化硅与硬质合金的最后致密化都靠它；放电等离子烧结在粉体间直接通脉冲大电流，内部发热加外压双管齐下，几分钟完成烧结，晶粒来不及长大，恰好保住纳米晶组织的细晶强化。

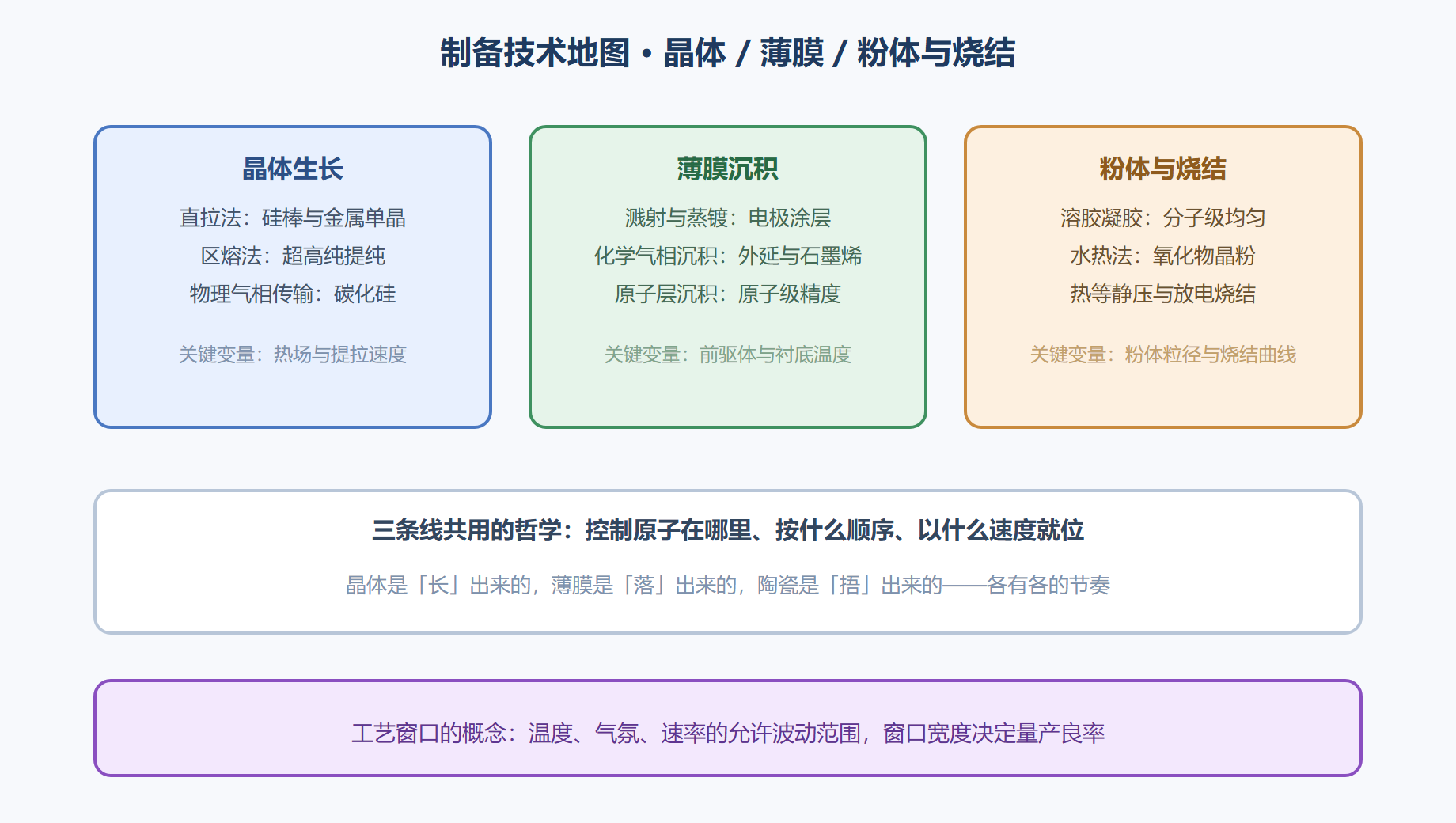

图 6-1 制备技术地图：按产物形态分三条线

案例：直拉单晶硅——热场图纸上的毫厘之争

背景：光伏与功率半导体用硅对纯度与氧碳含量高度敏感：氧会形成施主与微缺陷，碳会诱发光衰。单晶炉看似只是「熔了再拉」，实际良率与品质全在一套看不见的热场设计上。操作：一支十二英寸硅棒的拉制流程如下。装料后抽真空充氩，石墨加热器把石英坩埚中的多晶硅熔至约一千四百二十摄氏度；引晶——把籽晶接触熔面，先快速提拉缩颈，用细颈消耗位错（Dash 缩颈技术），让位错沿表面滑出晶体；放肩转平等径生长后进入等径阶段，拉速与热场协同控制：晶转与埚转产生强制对流，调制熔体里氧的溶入速率；尾部收尾阶段提速收细，把富集的杂质封进尾料切掉。全程氩气流量与炉压调节氧挥发，红外监测固液界面形态——界面平直微凹是理想状态，过凸过凹都会引入应力与缺陷。结果：成熟的直拉工艺能稳定拉出两米级、直径三百毫米的单晶棒，氧含量控制在小数点后两位的十的十八次方每立方厘米量级，位错密度为零；整棒切片良率成为硅片成本竞争力的分水岭。解读：这个案例值得反复咀嚼的是「看不见的变量主导看得见的品质」：拉速、转速、氩气流量、热场梯度，没有任何一项直接出现在产品规格书上，但每一项的微小漂移都写进晶体的氧含量与缺陷谱里。制备工艺的知识形态就是如此——一半在公式里，一半在试错换来的经验曲线里。变式：同一套逻辑换汤不换药地出现在蓝宝石泡生法（蓝宝石衬底）、提拉法蓝宝石（LED 衬底）、砷化镓垂直梯度凝固（射频衬底）上；甚至金属增材制造的熔池控制，本质也是小尺度的「热场图纸」问题。掌握「热场即命运」的视角，你就抓住了制备工艺的牛鼻子。

本节要点回顾

• 晶体生长的三大法：直拉管产量、区熔管纯度、物理气相传输救没有液相的材料，热场是共同灵魂；
• 薄膜三剑客按精度与成本排位：溅射快而便宜、化学气相沉积出外延质量、原子层沉积给出原子级保形覆盖；
• 陶瓷走粉体路线：粉体质量决定致密化上限，热等静压与放电等离子烧结是两件致密化重武器；
• 直拉单晶案例的启示：主导品质的变量常是规格书上没有的工艺参数，工艺知识一半是经验曲线；
• 工艺窗口宽度决定量产良率：实验室能做出来与工厂能稳定做出来，隔着窗口宽度这道墙。

常见问题

为什么实验室的小炉子数据，到了产线就不灵

小炉子与大产线隔着一堵「尺度效应」的墙：质量翻千倍后，传热变慢、温度场更不均匀、气氛更难纯净，实验室里的「梯度平直」在产线上成了「梯度扭曲」。这堵墙正是中试平台存在的理由（第七章详述）——用一个中间尺度去发现并吸收尺度效应，把放大风险在量产前消化掉。读文献数据时也带着这面镜子：克级产出的工艺参数，默认不能直接搬到吨级。

薄膜沉积选型时最容易踩的坑是什么

把「能不能镀上」当成选型标准。真正的坑藏在三处：附着力（膜与基体的热膨胀失配会在温度循环中让膜起皮，必要时打底膜过渡）、台阶覆盖（深孔与陡坡处物理气相沉积覆盖差，要换原子层沉积）、针孔与颗粒（一片薄膜里几颗异常物就让整支器件报废，洁净度管理比镀膜参数更致命）。选型的正确姿势是拿「基体材质、几何复杂度、服役温度循环」三要素去对表，而不是看谁的沉积速率快。

烧结「过火」和「欠烧」分别长什么样

欠烧是致密化不足：断口能看到明显孔隙、强度低、吸水率高，是保温不够或温度不到；过火是晶粒异常长大：少数晶粒吞掉邻居疯长，细晶强化红利清零，还常伴随闭孔与变形。烧结曲线因此是陶瓷厂的核心机密——升温斜率、保温时长、气氛配比每一项都是「火候」，第二章热力学的致密化驱动力与动力学晶粒长大的竞争，全在一条曲线上见分晓。
