1.3 时钟建模：周期、偏斜与不确定度

1.3 时钟建模：周期、偏斜与不确定度

本节摘要：目标频率进工具的第一站是时钟定义。create_clock 只给出理想周期，真实的时钟沿还要叠加时钟树延迟、偏斜与不确定度三类修正。本节把这三类修正的物理来源与取值构成讲透——公式里每一个减项，从这节起都有出处。

某天深夜，一位工程师盯着违例报告问了一个直击要害的问题：约束里写的明明是 0.5ns 周期，为什么建立检查的可用时间不是 0.5ns，而是被扣掉了一截？那一截去了哪里？答案是三个地方：捕获沿可能迟到也可能早到（偏斜），时钟源本身有抖动（jitter），以及工程师自己预留的保守余量。这三项在工具里统一折算成"时钟不确定度"（clock uncertainty），它是纸面周期与实际可用窗口之间的差价。读懂这个差价，才算真正读懂时钟建模。

从 create_clock 到真实时钟沿

SDC 里定义时钟的最小集合是三条信息：名字、周期、波形。波形用两个沿的位置描述占空比，例如周期 0.5ns、上升沿在 0、下降沿在 0.25：

create_clock -name clk -period 0.5 -waveform {0 0.25} [get_ports clk_p]
set_propagated_clock [all_clocks]          ;# 布线后用真实时钟树传播
set_clock_uncertainty -setup 0.05 [get_clocks clk]
set_clock_uncertainty -hold  0.03 [get_clocks clk]
​

这四行之间有一条重要的分界线：布局布线之前，时钟树还不存在，工具把时钟当成理想网络（ideal clock），所有触发器看到的时钟沿完全对齐，时钟网络延迟为零；布线完成后加上 set_propagated_clock，工具改用真实的时钟树延迟——每个触发器看到的沿不再对齐，偏差就是时钟偏斜（skew）。同一个设计在两个阶段的违例结论可以完全不同，这不是工具出问题，而是时钟模型换了个世界观。

时钟延迟（latency）与偏斜（skew）需要分清：latency 是时钟源到某个触发器时钟引脚的绝对延迟，skew 是两个触发器之间的 latency 之差。对建立检查有帮助的是"正偏斜"——捕获触发器的时钟来得比启动触发器晚，等于白送了一点时间；对保持检查恰恰相反，捕获沿晚到会让本拍数据更容易冲掉上一拍。所以偏斜是一把双刃剑，签核时不能指望它，只能约束它。

不确定度的构成：三层来源

工程上 set_clock_uncertainty 的数值不是拍脑袋定的，它由三层来源叠加。第一层是时钟源抖动：锁相环输出的沿位置会在一个小窗口里漂移，先进工艺的 PLL 抖动典型在 20ps 上下，这一层是物理事实，躲不掉。第二层是偏斜预算：在时钟树综合之前（预 CTS 阶段），真实 skew 未知，只能先按目标扣一块——典型做法是在 setup 不确定度里含 20 到 50ps 的 skew 预算，CTS 完成后这一层可以回收。第三层是串扰与信号完整性的保守余量：时钟线受邻近信号干扰会引起沿位置微移，先进工艺给 10 到 20ps。

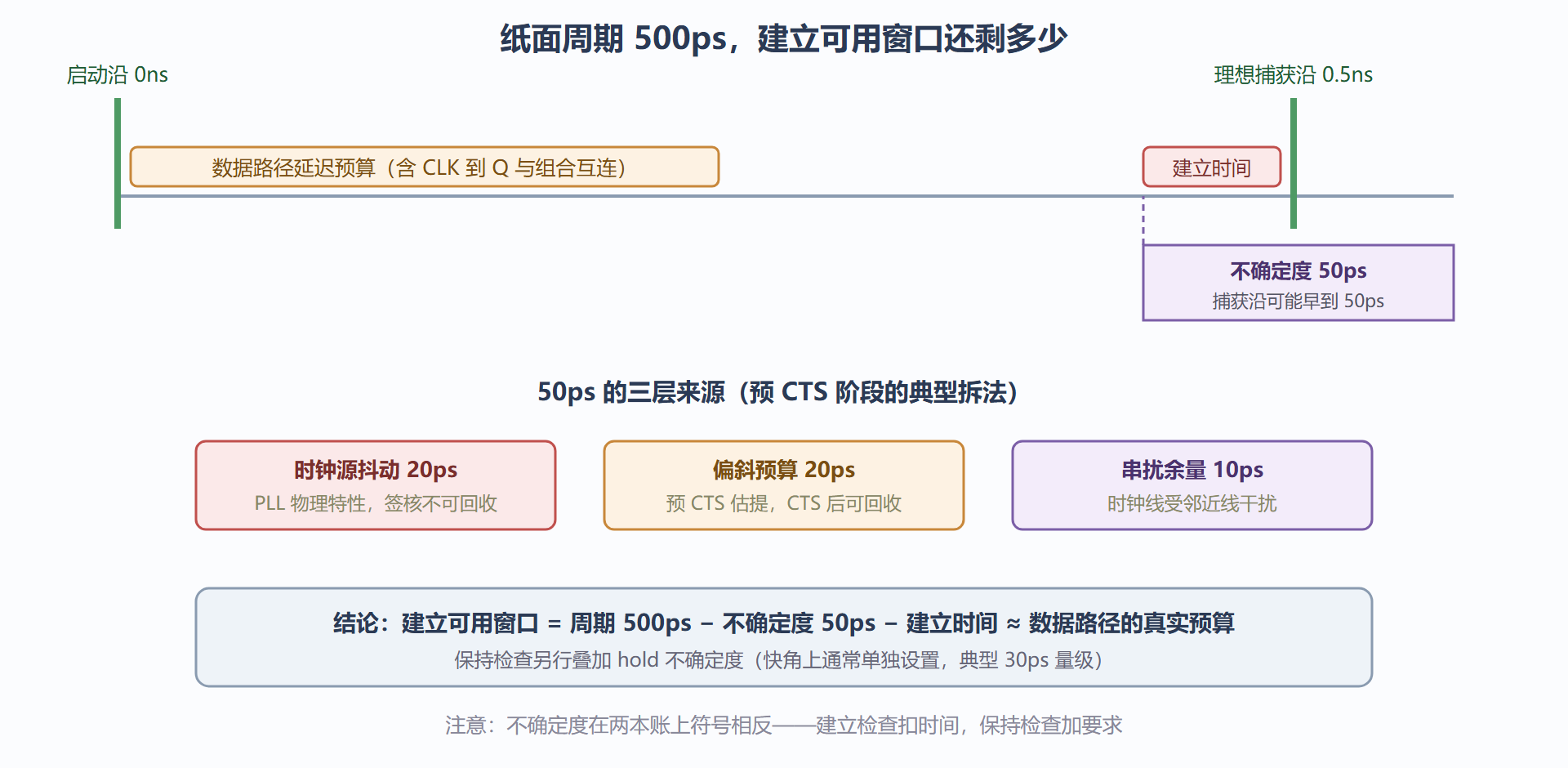

图：0.5ns 周期下建立窗口被不确定度侵蚀的构成

保持检查的不确定度符号与建立检查相反：建立是"可用时间被扣掉"，保持是"要求被抬高"——数据必须在捕获沿之后继续稳定一段更长的时间。两本账各自设值（示例中 setup 50ps、hold 30ps），因为它们的物理来源并不对称：hold 侧通常不含 PLL 抖动的全额（同一沿的比较抵消了一部分），但含偏斜风险的全额。

虚拟时钟与时钟族的边界检查

还有两类时钟对象容易被忽略。一是虚拟时钟（virtual clock）：输入输出延迟引用的参考时钟如果不在芯片内部（外部器件的时钟），要先用 create_clock 定义一个不挂任何引脚的虚拟时钟，端口延迟才有坐标系——漏定义虚拟时钟时，外部接口路径的检查关系会退化或悬空。二是时钟树上的"非时钟单元"：时钟经过多路选择器或逻辑门时，若这些单元没有被生成时钟链覆盖，传播会在这里断线。1.3 的时钟族检查因此有一条朴素的验收法：从时钟源出发，沿着真实时钟树走一遍，每个分支都能走到某个触发器的 CLK 引脚——走不到的地方就是账本缺口。

片上时钟很少是单根直线。锁相环输出先分频，再经门控单元分发到各个子系统，子系统内部还有分频与门控。每一条衍生时钟都要用 create_generated_clock 显式声明，告诉工具它的源时钟、分频比与沿的对应关系。漏定义生成时钟是最常见的约束缺口之一——下游触发器因此处于无时钟约束状态，违例被静默吞掉，这正是 4.3 的 check_timing 要抓的头号问题。

另一个容易踩的坑是把不确定性当垃圾桶。有人为了"让时序好过一点"把不确定度设小，有人怕出事把它设成 100ps 以上。前者是把物理风险转嫁给了硅片，后者则会让后端为一个不存在的敌人消耗面积与功耗——每一皮秒的保守都会变成优化工具的额外工作量。合理姿势是让时钟部门、封装与签核团队共同给出分项预算，写进约束管理文档，约束里只体现总和。

留一道思考题作为本节的收束：如果一颗芯片的两个时钟域频率相同但来自不同的锁相环，它们之间的路径该按同步还是异步检查？答案在第四章的时钟组一节——先提示一句：频率相同从来不等于相位相关，把"同频"当成"同步"是跨域设计里最经典的认知陷阱，也是不少偶发性功能错误的最终根因。

本节要点回顾

本节要点回顾

• create_clock 给的是理想沿，真实沿要靠 propagated clock 模型与不确定度修正，两个阶段的世界观不同。
• latency 是绝对延迟，skew 是差值；正偏斜白送建立时间却伤害保持，签核不指望、只约束。
• 不确定度三层来源：源抖动是物理事实、偏斜预算可随 CTS 回收、串扰余量与工艺相关，分项预算要写成文档。
• 两本账符号相反：setup 不确定度扣可用时间，hold 不确定度抬要求，各自独立设值。
• 生成时钟必须显式声明，漏声明等于把下游路径从账本上撕掉。

至此，问题链第一站"卡在哪儿"的世界观齐备：路径是账本（1.2），时钟沿是标尺（1.3）。下一章把两道门槛的判定公式完整写出来，并用 0.5ns 周期的数字例子手算一遍——那是全册唯一必须动手的一节。
