时序收敛与签核：数字世界的时间主权——一场静默却决定性的系统性工程

时间，是人类最古老的认知维度，也是集成电路最严苛的物理律令。

当晶体管尺寸逼近原子尺度，当芯片上集成百亿级逻辑门，当信号在纳米级互连中以接近光速的十分之一穿行——我们不再是在“设计电路”，而是在“雕刻时间”。静态时序分析（Static Timing Analysis, STA）并非EDA流程中一个待勾选的检查项；它是一套精密的时间主权治理体系，是数字系统从纸面规格走向物理可信的终极仲裁者。它不关心功能是否正确，只追问一句：在最坏的工艺、最高的温度、最低的电压、最长的路径、最慢的器件、最差的串扰下，每一个触发器是否仍能可靠地在下一个时钟沿到来之前，稳稳捕获前一级输出的稳定值？ 这一问，看似朴素，却如达摩克利斯之剑，悬于每一颗高性能SoC、每一块AI加速器、每一枚车规级MCU的命脉之上。

一、核心定位：数字系统的“时间宪法”与“可信基石”

若将芯片设计比作建造一座超高层智能建筑，那么RTL综合是绘制蓝图，布局布线是浇筑钢骨，而STA，则是贯穿全程的结构健康监测系统与竣工验收标准。它不参与施工，却定义施工的边界；它不生成代码，却裁定一切实现的合法性。

更本质地说，STA是数字电路中确定性与不确定性之间的一道精密闸门。数字逻辑的布尔代数天然是确定的——0就是0，1就是1。但现实世界充满变异性：硅片上掺杂浓度的微小起伏、金属线宽的光刻偏差、供电网络的瞬态压降、相邻信号线间的容性耦合……这些物理扰动，会以皮秒（ps）为单位悄然蚕食本就紧张的时序余量。STA的伟大之处，在于它用一套可计算、可验证、可重复的数学框架，将这种混沌的物理不确定性，转化为结构化的、分层的、可管理的时间预算（Timing Budget）。它把“时间”这个连续变量，离散化为关键路径（Critical Path）、建立时间（Setup Time）、保持时间（Hold Time）、恢复时间（Recovery Time）、移除时间（Removal Time）等一组具有明确物理意义与电路语义的契约条款。

因此，STA不是技术栈中孤立的一环，而是横跨架构、前端设计、后端实现、物理验证、可靠性评估的元认知层（Meta-Cognitive Layer）。它向上承接架构师对主频与吞吐率的雄心，向下约束版图工程师对线长与驱动能力的取舍；它向左校准综合工具对逻辑深度的优化激进程度，向右验证签核工具对PVT（Process-Voltage-Temperature）角点覆盖的完备性。在这个意义上，STA是芯片设计知识体系的“脊椎”——没有它，所有上层创新都如沙上之塔；有了它，再复杂的异构计算、再激进的电压缩放、再微妙的近阈值设计，才获得落地的资格证。

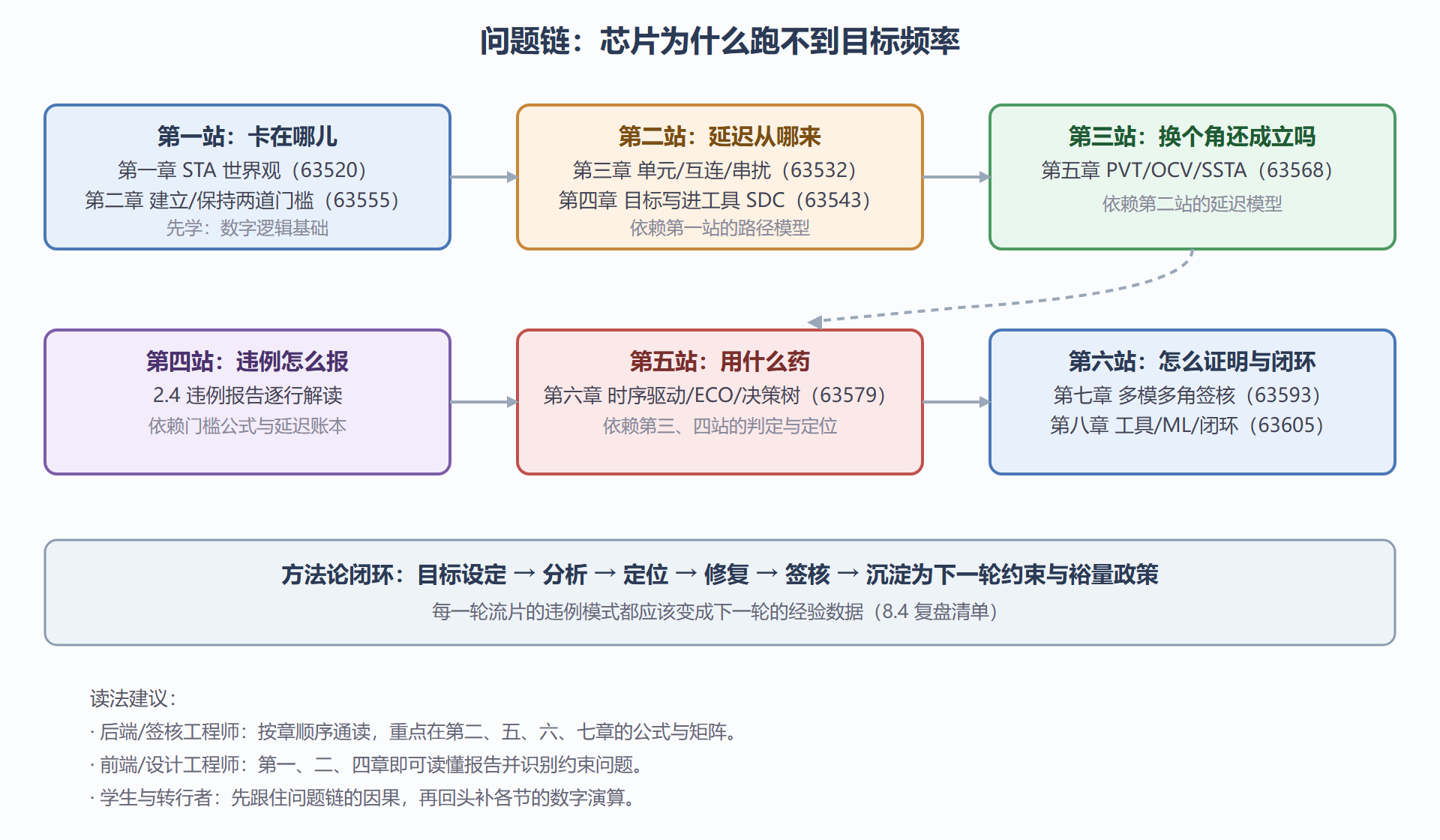

这张图揭示了一个常被忽视的事实：STA不是终点，而是整个设计闭环的中央神经节。它的输出不是一份报告，而是一系列高保真的反馈指令——哪条路径需要重缓冲（Re-buffering），哪个模块需插入流水线（Pipeline），哪处时钟树需重新平衡（Clock Tree Synthesis），甚至哪类IP核应更换为低延迟版本。它让“设计即验证”（Design for Verification）真正成为可能，也让“收敛”从一个模糊的工期节点，升华为一种可度量、可分解、可追溯的工程能力。

二、战略意义：超越性能，直指系统韧性与商业生命线

在28nm时代，时序收敛常被视为后端工程师的“收尾工作”；而在3nm及以下节点，它已跃升为影响项目成败的战略制高点。

其战略价值，远不止于“让芯片跑得更快”。它深刻嵌入三大不可逆的技术演进洪流：

第一，功耗墙倒逼电压缩放，使时序窗口急剧收窄。

根据经典CMOS延迟模型，门延迟 t_{pd} \propto \frac{V_{DD}}{V_{DD} - V_{th}}，其中 V_{th} 为阈值电压。当 V_{DD} 从1.2V降至0.7V以降低动态功耗时，分子减小，但分母因 V_{th} 的工艺波动而变得极其敏感。微小的 V_{th} 偏差，会在低压下被指数级放大，导致路径延迟发生非线性跳变。此时，传统基于单一PVT角点的STA已形同虚设，必须引入统计静态时序分析（SSTA）或先进蒙特卡洛方法，将工艺参数建模为概率分布，求解延迟的均值与标准差。这已不仅是工程问题，更是对设计团队概率思维与风险建模能力的全面考验。

第二，异构集成催生多物理域耦合，使时序分析从“单一时钟域”迈向“时空联合场”。

一颗现代AI芯片，可能同时包含CPU核（要求低延迟）、GPU阵列（要求高吞吐）、NPU张量单元（要求确定性周期）、HBM内存控制器（要求严格相位对齐）、PCIe PHY（要求模拟-数字接口时序匹配）……这些模块运行在不同电压域、不同频率、不同温度梯度下。它们之间的数据交换，不再是简单的跨时钟域（CDC）问题，而是跨物理域（Cross-Physical-Domain）的时序链（Timing Chain）问题。一个HBM通道的IR Drop瞬态，可能抬升局部温度，进而降低附近NPU单元的开关速度，最终导致一条跨越CPU-NPU-HBM的端到端数据通路在高温角点下失效。此时，STA必须与电源完整性（PI）、热仿真（Thermal）、信号完整性（SI）工具深度协同，构建一个“电-热-时序”联合求解框架。这标志着STA正从一门“电路分析学”，进化为一门“系统物理建模科学”。

第三，车规与AIoT对功能安全（FuSa）与长期可靠性的刚性要求，将签核标准从“一次通过”升级为“全生命周期可信”。

ISO 26262要求ASIL-D等级芯片必须证明其在15年生命周期内，因时序违例导致的功能失效概率低于 10^{-9} /小时。这意味着签核不再止步于芯片出厂前的几个PVT角点扫描，而必须涵盖老化效应（NBTI/PBTI）、温度循环疲劳、电磁干扰（EMI）诱发的瞬态时序抖动等长期退化模型。业界前沿已开始探索“寿命感知的时序签核”（Lifetime-Aware Signoff），将器件可靠性模型（如Compact Reliability Models, CRMs）直接嵌入STA引擎，在每次时序分析中同步计算该路径在未来10年内的失效率积分。这彻底颠覆了“设计-制造-测试”的线性范式，开启了“设计即可靠”（Design for Reliability）的新纪元。

三、发展脉络：从确定性尺规，到不确定性罗盘

回望STA的四十余年演进，恰是一部微电子工业对抗物理极限的浓缩史诗。

1980年代：确定性奠基期

以PrimeTime前身工具为代表，STA确立了“路径遍历+延迟计算+时序检查”的核心范式。此时的“静态”，意指不依赖输入激励，仅基于网表拓扑与库文件（Liberty格式）进行分析。它用一个简化的线性延迟模型（\text{Delay} = \text{Cell Delay} + \text{Net Delay}），在单一典型（Typical）工艺角点下，回答“是否满足建立/保持时间”。这是数字设计摆脱SPICE仿真、实现百万门级设计的基石。

1990年代：多角点扩张期

随着工艺变异显著化，“Corner-Based Analysis”成为标配。设计者需在FF（Fast-Fast）、SS（Slow-Slow）、FS（Fast-Slow）、SF（Slow-Fast）等至少4个工艺角点，叠加高低温、高低压，形成数十种PVT组合，逐一运行STA。这虽提升了覆盖率，却带来“悲观主义爆炸”——为覆盖最坏情况而过度插入缓冲器，牺牲面积与功耗。此时，STA工程师的日常，是在“覆盖率”与“悲观度”之间走钢丝。

2000年代：统计化破局期

SSTA应运而生。它将门延迟 d_i 和线延迟 r_j 视为随机变量，利用到达时间（Arrival Time）与所需时间（Required Time）的概率卷积，计算时序违例概率 P\left(AT > RT\right)。虽因计算复杂度高而未完全取代Corner-Based，但它首次将“不确定性”从待规避的敌人，转变为可量化、可优化的设计资源。同一时期，OCV（On-Chip Variation）模型被引入，用系数描述同一芯片上不同区域的延迟偏差，使角点分析更具物理真实性。

2010年代至今：系统化融合期

单一STA引擎已无法应对挑战。我们见证了：

• STA与物理验证的融合：寄生参数提取（PEX）精度直接决定STA结果可信度，先进节点要求全芯片3D寄生提取（而非传统2.5D），并支持工艺变化下的寄生敏感度分析。

• STA与功耗分析的耦合：IR Drop导致局部电压下降，进而拉长晶体管开关时间，形成“功耗→电压→时序”负反馈环。现代签核流程必须迭代运行Power-STA-Power循环。

• STA与机器学习的共生：ML模型被用于预测长路径延迟（替代耗时的SPICE验证）、智能推荐修复方案（如最优缓冲位置）、甚至自动生成SDC约束。这不是取代工程师，而是将人类经验编码为可复用的决策知识图谱。

这一脉络清晰表明：STA的进化史，就是一部不断将更深层物理现实纳入其建模范畴的历史。它的每一次跃迁，都源于对“什么是真正的最坏情况”这一问题的更深刻回答。

四、关键挑战：在混沌边缘构建确定性秩序

站在当下节点，STA面临三重结构性挑战，它们相互交织，构成收敛路上的“不可能三角”：

挑战一：精度、速度与容量的永恒悖论

一颗5nm SoC拥有超100亿晶体管，关键路径数量呈指数增长。在签核阶段，对全芯片进行纳秒级精度的、考虑串扰与非线性负载的时序分析，单次运行可能耗时数天。而设计迭代往往需数十轮。于是，工程师被迫妥协：用简化模型换速度，用路径采样换容量，用悲观估计换精度。但妥协的代价，是漏掉那些“恰好在边界上跳舞”的违例路径——它们往往在流片后才暴露，代价是千万美元的掩模重做与数月的上市延迟。如何构建一个“可伸缩的精度”（Scalable Accuracy）框架，在不同设计阶段自动匹配分析粒度（如：前端用块级统计模型，后端用全芯片精确模型），是算法层面的根本挑战。

挑战二：约束（SDC）的语义鸿沟与意图失真

SDC（Synopsys Design Constraints）是STA的“宪法文本”，但现状却是：它常沦为一份充满技术细节却丧失设计意图的晦涩法典。一个set_clock_uncertainty命令背后，可能隐含着对PLL抖动、PCB走线 skew、封装共振的多重物理考量；一个set_false_path的声明，可能掩盖了对协议状态机理解的偏差。当SDC由不同工程师在不同阶段编写、拼接、注释缺失时，它极易变成“约束沼泽”——表面覆盖全面，实则内部矛盾重重。更严峻的是，AI驱动的RTL生成工具（如High-Level Synthesis）产出的网表，其时序行为与手写RTL存在范式差异，传统SDC语法难以精准表达其控制流依赖。未来，我们需要的不是更复杂的SDC语法，而是可执行的、带语义的约束规范（Executable Constraint Specification），它能被编译为形式化验证引擎可理解的时序属性，也能被综合工具直接映射为硬件结构。

挑战三：变异性的多尺度涌现与跨域传导

工艺变异（Process Variation）在晶圆级表现为全局趋势（Wafer-level Trend），在芯片级表现为局部聚类（Die-level Clustering），在门级表现为随机涨落（Random Dopant Fluctuation）。而这些不同尺度的变异，会通过电路拓扑逐级放大、耦合、重构。例如，一个SRAM单元的阈值电压波动，不仅影响其读写时间，还通过电源网络扰动邻近的CPU核的供电，进而改变其整条指令流水线的时序特征。现有STA工具大多采用“分而治之”策略：用不同模型处理不同尺度变异。但真实物理世界是“涌现”的——小尺度扰动在特定电路结构下，会引发大尺度的、非线性的时序崩溃。破解此题，需发展多尺度统一变异建模理论（Multi-Scale Unified Variation Modeling），将量子输运、器件物理、电路行为、系统架构纳入同一数学框架，这已超出传统EDA的范畴，呼唤半导体物理学家、电路理论家与计算机科学家的深度共研。

五、未来趋势：走向“自主时序智能体”与“可信数字孪生”

展望未来五年，STA将沿着两条主线纵深演进，并最终交汇于一个新范式：

主线一：从“分析工具”到“自治优化体”

下一代STA引擎将不再是被动执行命令的“计算器”，而是具备目标感知、环境理解、策略规划与自主执行能力的“时序智能体（Timing Agent）”。它将：

• 实时接入设计数据库，理解模块功能语义（如：该FIFO是否允许背压？该DMA通道是否支持突发长度可变？）；

• 动态感知物理实现状态（当前布线拥塞度、局部IR Drop热点、温度分布图）；

• 基于强化学习，在数百万种修复动作（Buffer Insertion / Gate Sizing / Logic Restructuring / Clock Gating Placement）中，自主探索帕累托最优解集；

• 与综合、布局、时钟树工具共享统一的“时序-功耗-面积”多目标优化空间，实现真正的协同优化（Co-Optimization）。

这并非科幻。台积电3nm工艺设计参考手册（DRM）已明确要求，签核流程必须支持“基于AI的时序收敛导航”，其核心正是赋予STA以自治决策能力。

主线二：从“芯片签核”到“系统数字孪生”

未来的签核，将跳出单一芯片边界，构建一个覆盖“芯片-封装-PCB-系统”的全栈数字孪生（Digital Twin）。在这个孪生体中：

• 芯片的时序模型，是带有温度-电压-应力敏感度标签的“活体模型”（Live Model），而非静态.lib文件；

• 封装的热阻网络、PCB的电源分配网络（PDN）、系统风扇的气流模型，全部实时耦合进时序求解器；

• 签核结果，不再是“Pass/Fail”，而是输出一个“时序置信度地图”（Timing Confidence Map）：显示在不同工作负载、不同环境温度、不同老化状态下，各关键路径的失效率热力图。

这将彻底重塑芯片商业模式。IP供应商可出售“带置信度保证的时序IP核”；云服务商可提供“时序SLA保障的FPGA即服务”；整车厂可要求芯片供应商交付的，不是一份签核报告，而是一个可接入其整车仿真平台的、实时更新的时序数字孪生体。

六、结语：在时间的河流上，我们不是旁观者，而是摆渡人

静态时序分析，这个名字本身便蕴含着一种深刻的辩证法：“静态”是方法论的冷静，“时序”是对象的奔流不息。它提醒我们：在数字世界的狂飙突进中，最激进的创新，永远需要最审慎的时间丈量；最宏大的系统愿景，终将落脚于最微小的皮秒级确定性。

当我们翻开这本书，进入“第一章：静态时序分析基础理论与核心范式”，请记住——你开启的不仅是一门技术课程，而是一场关于确定性如何在混沌中诞生的思想之旅。后续章节所探讨的延时建模、SDC约束、PVT变异、收敛策略，皆非孤立知识点，而是这一体系的不同切面。它们共同指向一个终极命题：如何在一个充满不确定性的物理世界里，为人类最精密的逻辑造物，锚定一条通往绝对可靠的、可验证、可信赖、可传承的时间之路？

这条路，没有捷径，唯有深扎于物理本质的敬畏，辅以突破范式的勇气，加上跨学科协同的智慧。而你，正站在这个伟大征程的起点。

时间不会等待。但此刻，你已握紧了丈量它的标尺。
