3.1 单元延迟：查表、外推与 Liberty 模型

3.1 单元延迟：查表、外推与 Liberty 模型

本节摘要：单元延迟不是公式算出来的，是查出来的——Liberty 库文件里的二维表以输入翻转率与输出负载为索引。本节拆开 NLDM 查表的完整过程，说明翻转率沿路径传播如何让延迟互相耦合，并对比更精确的电流源模型 CCS。

一、两个索引决定一个延迟

报告里那行 0.098ns 的 CLK 到 Q，来历是一次二维查表。Liberty 文件里每个时序弧挂着一张延迟表，两个索引变量：输入翻转率（input transition，信号沿的斜陡程度，常用 20% 到 80% 摆幅时间衡量）与输出负载电容（output load，接在输出上的全部电容，包括引脚电容与互连电容）。表芯是工具厂商从 SPICE 仿真中提取的延迟值网格。查表时先拿设计里的实际输入翻转率与负载定位，落在网格点之间就插值，落在网格之外就外推——外推区通常意味着设计越界了，比如负载超出了单元的合理驱动范围。

同样的表还有一张"输出翻转率表"：同一个索引对，查出的是输出沿的缓急。这张表是理解延迟耦合的钥匙——本级的输出翻转率，就是下一级的输入翻转率索引。

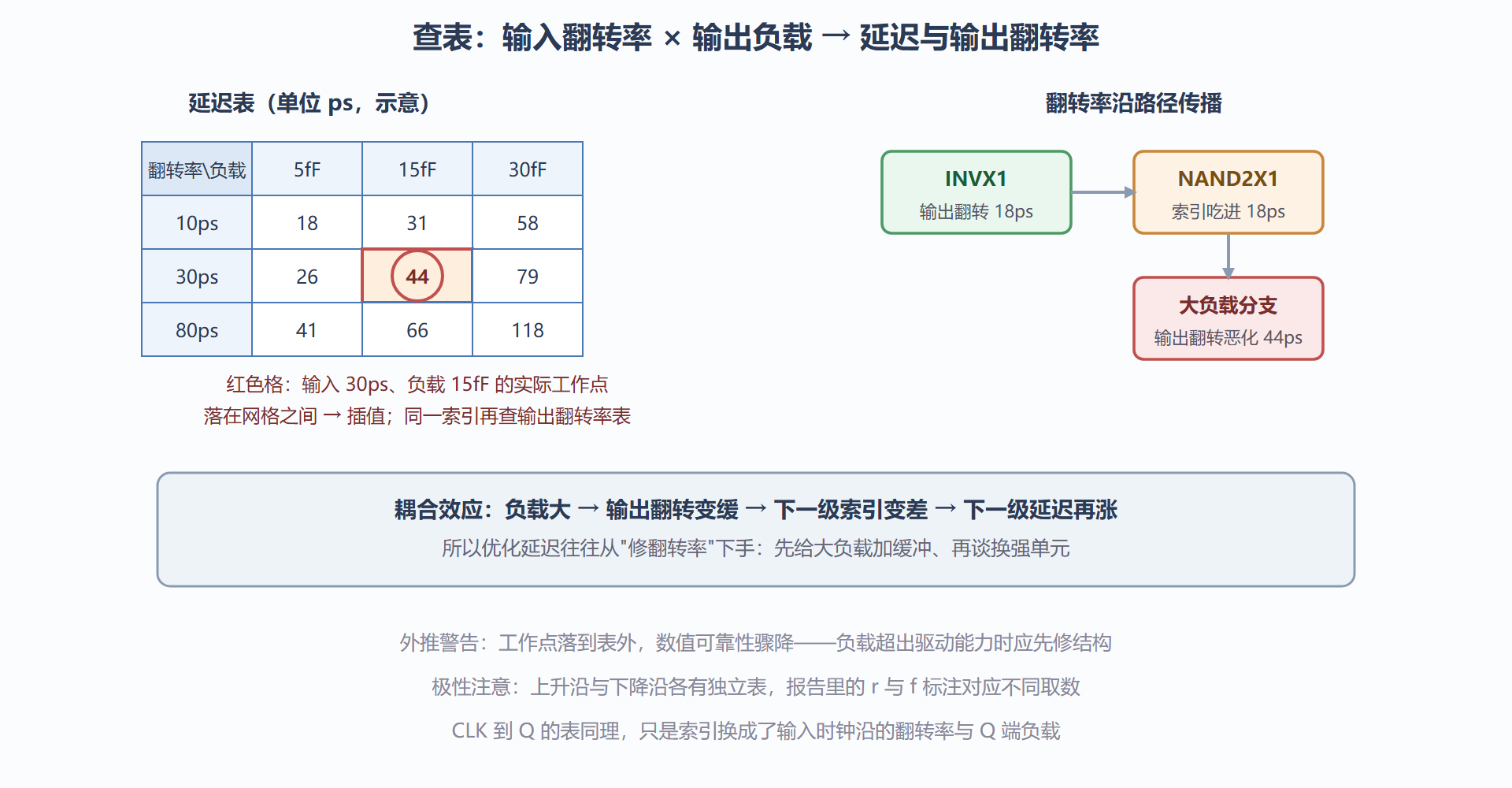

图：NLDM 二维查表与翻转率传播链

二、耦合链条：延迟为什么互相牵连

NLDM 的两个索引把路径上的延迟串成了链条。设想一级反相器带着三个分支负载：一个到下级小门、一个到一根长线、一个到一个大寄存器。总负载把它的输出翻转拖缓；这个缓翻转作为下一级的输入索引，把下一级的延迟也抬高；下一级带着更缓的沿再驱动再下一级——翻转率像债务一样沿路径传递。这解释了两个常见的优化现象：其一，在长线中间插 buffer 常常比把驱动单元换大一档更有效，因为 buffer 先把翻转"洗"干净了；其二，负载重的分支应该用更强的单元驱动或者分成多级驱动，而不是让一级硬扛。

延迟与输出翻转是两张表，但对同一对索引。工具查完延迟表再查翻转表，把输出翻转写进下一级的输入索引。签核级的 delay calculation 还会做线端负载的细分（引脚电容与线电容的分配影响各接收端的实际翻转），这些细节属于 3.2 与 8.1 的内容。

三、Liberty 文件里长什么样

下面是一段简化后的库描述，能对上前面说的所有概念：

lu_table_template (delay_template_3x3) {
  variable_1 : input_transition;   /* 索引一：输入翻转率 */
  variable_2 : total_output_cap;   /* 索引二：总输出负载 */
}
cell (NAND2X1) {
  pin (Z) {
    direction : output;
    capacitance : 0.0022;          /* 引脚自身电容，算进上级负载 */
    timing () {
      related_pin : "A";
      timing_sense : negative_unate;
      cell_rise (delay_template_3x3) {
        index_1 ("0.010, 0.030, 0.080");      /* 翻转率网格 */
        index_2 ("0.005, 0.015, 0.030");      /* 负载网格，单位 pF */
        values ("0.018, 0.031, 0.058", \
                "0.026, 0.044, 0.079", \
                "0.041, 0.066, 0.118");
      }
      rise_transition (delay_template_3x3) { ... }  /* 输出翻转率表 */
      /* fall 系列表格同理；setup/hold 也是按索引查的表 */
    }
  }
}
​

库文件里还有几类常被引用的表值得点名：max_transition 与 max_capacitance 是单元的物理护栏，越界意味着设计违规而不是延迟变大；pin cap 是引脚自身电容，是上级负载账的一部分；电平敏感单元（锁存器）的表按透明与锁存两个状态分别表征。读库是一门手艺——签核争议发生时，能直接打开库文件核对表值的工程师，与只能盯报告的工程师，说服力不在一个量级。另外别忘了：建立与保持要求本身也是查表的结果——索引通常是数据端翻转率与时钟端翻转率，这就是同一触发器在不同工况下 Tsetup 取值不同的原因。记住这一点，报告里 library setup time 一行就不再是常数，而是查表值。

四、NLDM 之外：电流源模型

NLDM 用电压摆幅的离散表格近似真实行为，在慢沿、大负载、长互连的工况下误差会被放大。先进工艺普遍转向电流源模型：CCS（Composite Current Source）与 ECSM。它们以"驱动电流随时间与电压变化的波形"描述单元，延迟由电流对负载网络积分得出，不再依赖"输入是理想斜坡"的假设，与 SPICE 的偏差显著缩小，尤其在低电压角与串扰敏感的场合。代价是库体积与计算量都上了一个量级。

工程上的取舍很直接：成熟工艺的数字主流程，NLDM 足够且快；先进节点的签核角（尤其低压慢角与高速接口路径）逐步换用 CCS，或至少对关键路径用电路级仿真复核。本册后续示例为可读性统一按 NLDM 叙述，概念全部平移。

本节要点回顾

• 单元延迟是查表值：索引为输入翻转率与输出负载，表外即外推，负载越界先修结构。
• 翻转率沿路径传播：本级输出翻转是下一级输入索引，负载问题会沿着路径"滚雪球"。
• 建立保持要求也是查表值：随数据端与时钟端翻转率变化，不是常数。
• CCS/ECSM 用电流波形建模：先进工艺慢沿工况下精度更高，代价是库与计算量。

单元这一半账算清了，另一半——互连——在先进工艺里往往占比更大，而且布线之前根本看不见。下一节把线的电阻电容模型讲透：从布线前的估算到布线后的提取，延迟差多少、为什么差这么多。
