2.3 锁存器时序：时间借用与透支

2.3 锁存器时序：时间借用与透支

本节摘要：锁存器在电平有效期间对数据透明，数据迟到可以"借"下一段路径的时间，这就是时间借用（time borrowing）。借来的时间要连本带息偿还——它直接挤压下一级的建立预算。本节给出借用上限的计算与完整的数字例子，并说明锁存器为什么在保持检查上反而更苛刻。

别以为锁存器只是"半个触发器"。触发器在沿上采样，沿前有建立要求、沿后有保持要求，窗口是刚性的；锁存器在电平有效的整个期间都是透明的——数据只要在关门前进来就行，来晚了一点，它就开着门多等一会儿。这个看似宽容的特性，被高性能设计发展成一门正经技术：时间借用。它也是脉冲锁存式处理器能跑出极限频率的秘密之一。

借用是怎么发生的

考虑一个高电平有效的锁存器，时钟周期 0.5ns，高电平持续 0.25ns（从 0.25ns 到 0.5ns 关门，按负沿锁存讨论时窗口位置随极性变化，这里取最常见的布置：锁存器在周期后半段透明）。数据在本应被采样的时刻还没到——迟到了 0.1ns。若是触发器，这就是 0.1ns 的建立违例，没有商量。若是透明期的锁存器，门还开着：数据在 0.1ns 后照样进去，路径"借用"了下一级 0.1ns 的时间，下一级的可用预算随之减少 0.1ns。

借用的上限是明确的：数据最晚必须在锁存器关门之前稳定，也就是借用时间不能超过透明期宽度减去锁存器自身的建立时间。沿用 0.5ns 周期的例子：透明期 0.25ns，锁存器建立时间 0.03ns，则最大可借 0.22ns——听起来很多，但每借 1ps，下一级的建立预算就少 1ps。借用不是免费额度，是透支。

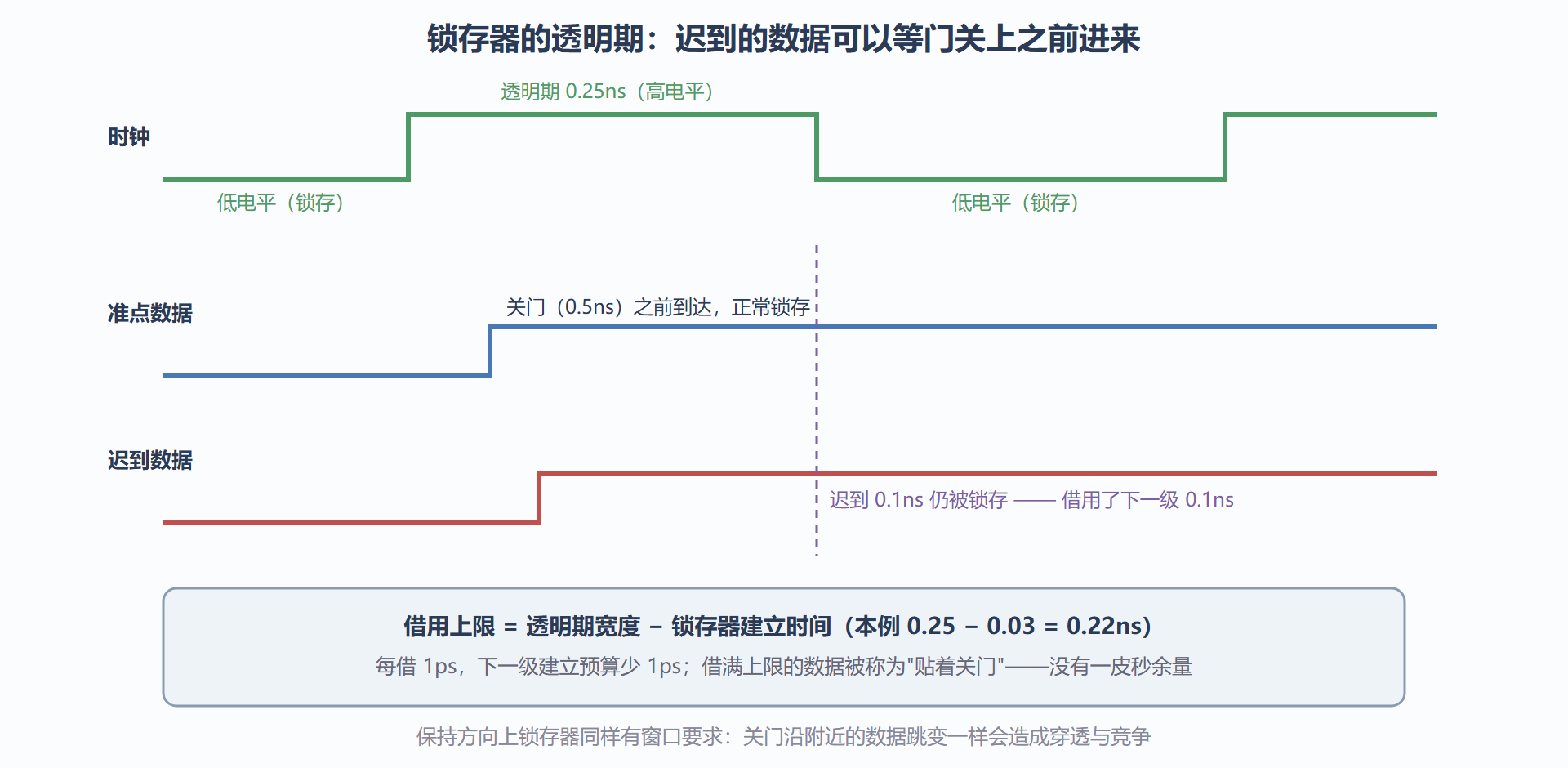

图：时间借用波形——迟到数据挤占下一级预算

账怎么连着算

时间借用把相邻两级的建立检查变成了一个链条。设锁存器 L1 与下一级触发器 F2 之间的路径延迟为 D12，F2 的建立预算原本是（周期减不确定度减建立时间）；L1 借用 B 之后，这条路径的起点推迟了 B，预算相应变为原值减 B。工具报告里这个借用值会显式打出来（time borrowed 一栏），多级锁存链的借用还会沿链传递——L1 向 L0 借，L2 又向 L1 借，链条末端的触发器承受全部累积。签核时必须确认：链条上任何一级的累计借用加自身路径延迟，都不超过自己的关门时间。

锁存器的保持检查同样存在，而且更微妙。锁存器有两组保持要求：透明期开始沿附近的保持（防止旧数据还没稳住就被新数据穿透）与关门窗附近的竞争。加上"穿透"（transparent shoot-through）现象——透明期内输入变化直接传到输出，前后级路径在透明期连成一体，延迟分析会把多级串成一条超长路径——这些使锁存器路径的签核工作量明显高于触发器路径。工具对锁存器路径做的是窗口式检查：在透明期起点与终点各算一遍建立，取更紧的那个。

数字算例：两级锁存链的借用累计

借用上限最容易被单级思维误判，用两级链算一遍就清楚。设周期 0.5ns，三个存储点 L0（锁存）、L1（锁存）、F2（触发器），锁存器透明期都是 0.25ns、建立要求 0.03ns。第一段路径 L0 到 L1 延迟 0.40ns，超过名义周期 0.5ns 前的窗口吗？先算 L1 的透明窗：0.25ns 到 0.5ns 开门，数据 0.40ns 到达，在窗内，正常锁存且没用上"晚关门"的余地——借用为零。真正的借用发生在数据晚于标称采样点时：若第一段延迟 0.55ns，数据在 0.55ns 才到 L1，超过了标称沿 0.5ns，锁存器靠透明期兜住——借用 0.05ns，L1 的关门线在 0.75ns（下一拍透明期结束）。现在第二段 L1 到 F2：F2 的建立检查以 L1 实际关门沿为起点，可用时间从名义的 0.5ns 变成 0.75ns 减去下一级要求——但要扣除借用：第二段数据的起点是 0.55ns，留给它的时间是 0.75 − 0.55 = 0.20ns 再减建立与不确定度。若第二段路径延迟 0.18ns，F2 侧裕量只剩约 0.02ns——第一级的 0.05ns 借用几乎吃光第二级全部余量。两级链条尚且如此，三级以上的锁存链在签核里必须按累计借用整链校验，工具的 time borrowed 一栏逐级相加就是干这件事的。

该用还是不该用

时间借用的真实收益来自工艺与频率的夹缝：当关键路径的延迟抖动分布比较宽时，触发器设计必须让最坏路径达标，而锁存器设计允许单拍内互相调剂，把分布的尾部"摊平"。流水线级数越深、路径延迟方差越大的设计，收益越明显。代价也实在：扫描测试插入更麻烦（锁存器要换成扫描锁存器），时序签核的窗口检查更费工具，调试时波形里的"穿透"容易误导人。因此工业界的主流做法是：数据通路用触发器保证可控性，在极少数极限路径上用锁存器（或脉冲触发器——它把透明期压缩成一个窄脉冲，兼具两者的性格）做定向突破。读到这里你会发现一个统一的视角：锁存器没有推翻两道门槛，它只是把建立门槛从"沿前"扩宽成了"关门前"，门槛的性质没变，只是位置可以商量了。

高频问答

问：借用上限是不是越大越好？不是——上限是"能借"，不是"该借"。借满上限的路径意味着下一级零余量，签核 policy 通常限制实际借用不得超过透明期的一半，给波动留余地。问：触发器有没有类似的宽容度？有，但小得多——触发器的建立窗口在沿前就关闭了，迟到数据没有任何商量；这也是脉冲触发器出现的理由：把锁存器的透明期压成一个几百皮秒的窄脉冲，保留一点点借用的柔性的同时消除穿透。问：扫描测试怎么处理锁存器？换扫描锁存器或为透明期设计专门的移位方式，测试逻辑复杂度上升，这正是"锁存器省下的时间，一半还给 DFT"的出处。

本节要点回顾

• 透明期是宽容的来源也是风险的来源：迟到数据能被锁存，但每借 1ps 都从下一级的预算里扣。
• 借用上限等于透明期宽度减锁存器建立时间，签核按链条累计校验，不是按单级校验。
• 保持与穿透让锁存器路径的检查更复杂：窗口式检查、透明期连级，工具与调试成本都更高。
• 工程定位：触发器保证可控性，锁存器做定向突破；脉冲锁存是两者的折中形态。

两道门槛至此讲完，还差最后一公里：把公式、报告与真实数字对接。下一节逐行解剖一份完整的违例报告——问题链第四站"违例怎么报"，从那里你将学会对任何一个数字说出它的出处。
