5.1 PVT 角点：慢角管频率、快角管保持

5.1 PVT 角点：慢角管频率、快角管保持

本节摘要：工艺、电压、温度三轴的组合构成角空间。慢角（慢工艺、低压、高温）把单元延迟推到最大，服务建立检查；快角（快工艺、高压、低温）把延迟压到最小，服务保持检查。本节讲清三轴的物理影响方向、温度反转现象与常用的角组合命名。

一、三根轴各往哪边推延迟

工艺（Process）：晶圆上的器件参数存在批次与片间漂移，快片（FF）的晶体管电流大、延迟低，慢片（SS）反之；TT（typical）是分布中心，用于参考与功耗评估，不用于签核。电压（Voltage）：低压下晶体管驱动电流下降，延迟上升——0.9V 标称的库在 0.72V 下延迟可能恶化三成以上；高压（0.99V）则全面加速。温度（Temperature）：常规区间里高温使载流子迁移率下降、延迟上升；低温更快。三轴取"最不利于建立"的组合——慢工艺、低压、高温——构成经典的慢角（SS 0.72V 125C）；取"最不利于保持"的组合——快工艺、高压、低温——构成快角（FF 0.99V 负 40C）。

为什么这样搭配？建立怕慢：找延迟最大的条件来验证数据能赶上。保持怕快：找延迟最小的条件来验证短路径不会抢跑。两本账在角空间的对角上各自取最坏点，这就是 2.1 说过"两本账在不同角结算"的完整展开。

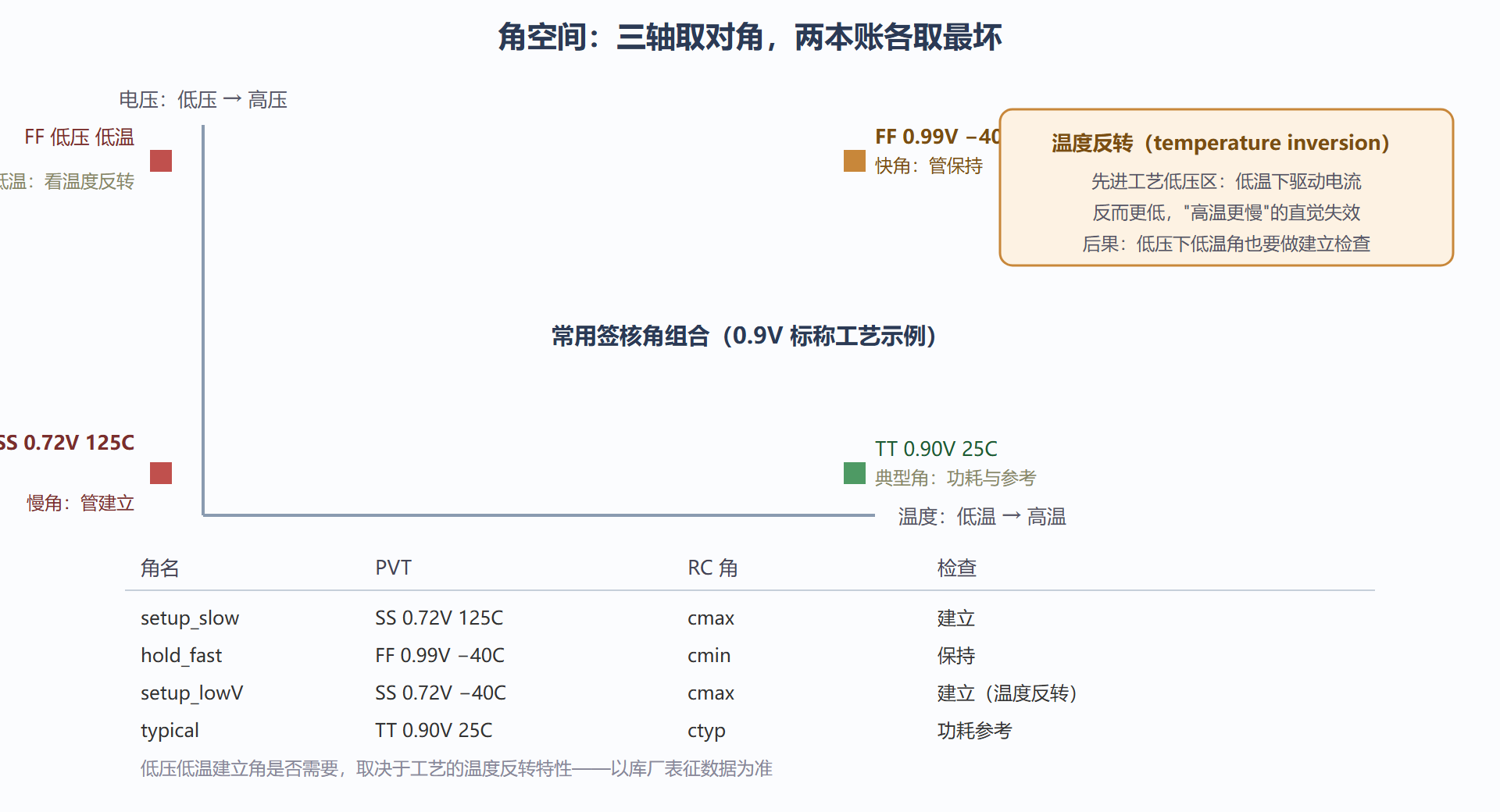

图：PVT 三轴构成角空间与常用角的工作分工

一组跨角延迟的对比数据

量级感来自数字。用同一套网表跑三个角的典型结果（示意值，取自通用 16nm 风格库）：同一条 reg2reg 路径，慢角 SS 0.72V 125C 的数据路径延迟 412ps，典型角 TT 0.90V 25C 是 296ps，快角 FF 0.99V 负 40C 压到 208ps——快慢角之差接近一倍，而三者的电路结构一字未改。更值得注意的是电压的单独作用：同为 SS 工艺 125C，电压从 0.72V 提到 0.81V，延迟缩短约 18%；这个斜率解释了为什么压降治理（7.2）如此重要——电源网上 50mV 的波动就足以吃掉一条临界路径的全部裕量。温度轴的作用则随电压区翻转：高压下高温更慢（常规直觉），低压下低温更慢（温度反转），两轴交织后"哪个角最坏"必须以实测表征表为准。

二、温度反转：直觉的陷阱

在成熟工艺上，"高温更慢"是可靠直觉，慢角因此取高温。先进工艺在低压区出现反转：低温下载流子迁移率虽高，但阈值电压也升高，驱动电流的净变化在低压下由阈值主导——温度越低，电流越小，延迟越大。结果是在 0.72V 这样的低压点，负 40 摄氏度的低温角可能比 125 摄氏度的高温角更慢，建立检查必须同时覆盖两个温度端。这个现象是近几个节点签核场景数膨胀的推手之一：温度轴从"取一端"变成了"两端都查"。判断自家工艺是否反转，依据是库表征数据（同电压不同温度的延迟对比），不是直觉。

三、角的组合计数与命名

完整的角 = 工艺库角 × 电压点 × 温度点 × RC 提取角，还要叠加工作模式（第七章）与检查类型（建立用慢侧、保持用快侧）。工程上不做全组合：签核只取每个检查方向的最坏点加必要的次坏点，典型配置是两到四个 PVT 角配两到三套 RC。角命名要有自解释性——setup_slow、hold_fast 这类名字让报告阅读者不需要查表就知道每个场景的职责。命名混乱的角库是签核事故的温床：在保持场景里用了慢角库这种错误，报告数字会"看起来"完全合理，只有按职责复核才暴露。

⚠️ 常见坑：电压点的选取要与电源完整性（IR drop）分析联动——签核电压是标称减去最大压降，不是稳压输出值；漏掉压降项等于签了一个更低的电压，慢角不够慢。

💡 关键直觉：角点是"最坏点组合"，不是"最坏点遍历"。真实芯片大概率永远工作不到角点上，但签核的承诺恰恰是"连角点都干净，中间所有工况必然干净"——用少数几个顶点覆盖整个连续空间，这正是角点法以简驭繁的精髓。

高频问答

问：为什么不用典型角签核、再整体打个折扣？因为折扣打不准——不同路径对条件的敏感度不同，寄存器密集路径对电压敏感、长线路径对温度与刻蚀敏感，一个全局折扣要么对某些路径过度、要么对另一些不足。角点法的价值恰在于按维度取最坏，而不是按比例折算。问：快角做保持检查时，串扰与 OCV 还要叠加吗？要——快角的"快"是条件维度，串扰加速与 launch/capture 不同步是建模维度，两层保守度描述不同的物理，叠加才是完整的签核口径。问：签核角清单多久评审一次？每次库重表征、电源方案变更或模式增减之后都要过一遍——角清单是政策的活文档，不是开工时定死的一次性决定。

给想深挖的读者留一张自查清单：你们项目的慢角库是基于多大样本的工艺数据表征的？电压点的选取有没有和电源完整性团队对过 IR drop 数？温度反转角是否用同一套库的两档温度实测对比过？快角的低温端是按负 40 摄氏度表征的吗——很多面向消费级的产品可以放宽到零度，这一条能省下整套低温表征费用。四个问题对应四份文档（表征报告、PI 分析、库数据比对、角定义说明），问得出文档名，角空间才算真正被管理起来。

最后补一句频率换算的 practical 备忘：角与频率的关系常被简化成"慢角决定最高频率、快角决定最低频率"，严格说慢角决定的是"能不能达到目标频率"，快角决定的是"在这个频率下数据会不会跑太快"——降频救建立不救保持的根本原因就藏在这两句话里。

再加一条易记的经验公式供初学者定位问题：建立违例数随电压降低近似指数增长，保持违例数随电压升高近似线性增长——拿到一批违例先看它随条件的变化斜率，斜率本身就是根因的指纹。

本节要点回顾

• 三轴方向：慢工艺/低压/高温推延迟变大，服务建立；快工艺/高压/低温推延迟变小，服务保持。
• 两本账在角空间对角取最坏：慢角管频率上限，快角管数据闯窗，缺一个角签核就不完整。
• 温度反转：先进工艺低压区低温更慢，温度轴两端都要做建立检查，以库表征为准。
• 角 = P × V × T × RC 的最坏点组合：签核取少数关键角而非全组合，命名要自解释。
• 电压点含 IR drop：签核电压是标称减压降，与电源完整性分析联动。

角点法解决了"条件取多坏"的问题，但默认同片之内所有单元同坏——这不成立。下一节把片内变异的保守度加回来，再讲讲怎么把加多了的部分回收：OCV、AOCV 与 CRPR。
