本节摘要：2.5D 转接板与 3D 堆叠把"一颗芯片"拆成"多颗 die 的系统"：每颗 die 独立签核自己的角，die 之间靠接口时序契约交接，跨 die 路径的预算划分成为新的签核对象。本节讲清封装形态带来的账本分层与预算方法。

「UCIe」这类 die 间互连标准的流行，标志着产业的一个转折：单片集成越来越贵，把大芯片拆成多颗小 die 再用先进封装拼回去，反而更快更省。但对时序工程师，这句话的翻译是：你原来管一本账，现在管好几本，而且账本之间还有往来账。本节按封装形态展开新的账本结构，再看跨 die 路径的预算怎么切。

一、两种形态，两类新账

2.5D 封装把多颗 die 并排放在硅转接板（interposer）上，die 间信号经微凸点进转接板布线再回到另一颗 die。新的账页有两张：转接板布线的 RC（数量级远小于片上互连，但皮秒不容忽略，且这套 RC 由封装厂而不是逻辑厂提取）；die 间接口的驱动与接收电学特性（驱动强度、摆幅、终端匹配）——它们决定接口路径的延迟与信号完整性。3D 堆叠更进一步：die 之间垂直互连（TSV 或混合键合），间距进入微米级，延迟与负载接近片上水平——好处是接口快，代价是两颗 die 的寄生耦合、热膨胀与电源噪声纠缠在一起，热与机械问题开始挤进时序的邻座。

账本因此分层：die 内账（原有全套 STA，每颗 die 独立签核）、接口账（die 间路径的专项检查）、系统账（多 die 组合后的整体行为）。三本账由不同的团队主写、用不同的工具结算，接口契约就是账本之间的对账单。

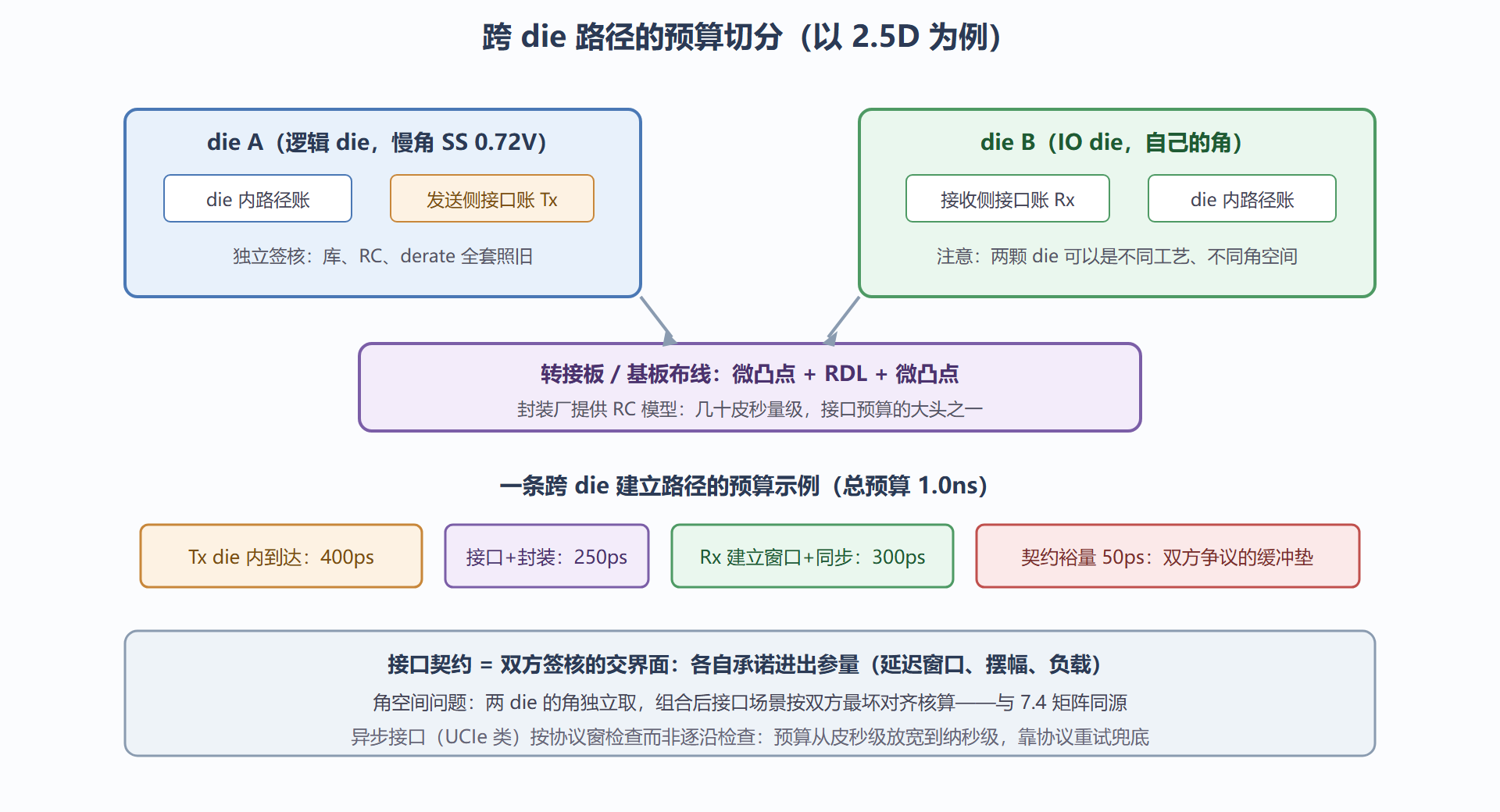

图：2.5D/3D 封装下的跨 die 时序账本分层

二、接口预算怎么切

一条跨 die 路径被契约切成三段：发送 die 的到达段、封装段、接收 die 的采样段。预算切分的原则与项目管理的里程碑分解同构——每个接口参数（输出延迟窗口、输入要求窗口、负载与摆幅范围）都要有单一负责人与验证方法。工程上的常见切法：发送方承诺"数据不晚于接口沿后 X 出现在凸点上、不早于 Y 翻转"，接收方承诺"在凸点上按 [Y, X] 窗口采样仍满足自身建立保持"，封装段作为公共项由系统团队持有。任何一方超预算，要么内部消化，要么回到谈判桌修改契约——这正是"契约裕量"那一格存在的意义：它是双方争议的缓冲垫，由系统团队支配，谁都不能私自挪用。

同步跨 die 接口（两 die 共享时钟）还叠加偏斜账：时钟分发到两颗 die 的偏斜直接侵蚀接口窗口，因此要么跨 die 分发时钟（封装级时钟树），要么干脆按异步接口设计、让协议层吸收相位差。产业趋势明显偏向后者：异步串行接口（UCIe 风格）把逐沿检查替换为协议窗检查，皮秒级的相位焦虑被纳秒级的协议预算取代，代价是接口逻辑开销与延迟。

热与电的二次耦合

先进封装的账本还有两页跨学科的内容。热页：堆叠 die 里，底层 die 的功耗抬升上层温度，温度改变延迟——3D 系统的时序分析需要热图与延迟模型的联动，最坏热点的场景要进签核矩阵。电页：die 间电源噪声经转接板与凸点耦合，接口路径的电压修正比单片更复杂；时钟经封装级分发时，多 die 共享的时钟树的偏斜分析对象从片上网络换成了"片上+封装"的混合网络。这两页的共同特点是：时序工程师从"数据消费者"变成"需求提出者"——向热与电源完整性团队提出精度与覆盖的要求，把他们的输出格式化进自己的角空间。跨 die 设计里最贵的错误，从来不是算错某个延迟，而是两支团队对同一接口的理解差了一层假设。

三、签核流程的重组

多 die 系统的签核节奏因此是三层并行的：各 die 独立走完整签核（第七章的矩阵原样适用）；接口契约评审在 die 签核中期进行——接口参数冻结得越早，双方返工越少；系统级集成签核在封装模型就位后做，检查接口路径在双方最坏对齐下仍然干净，并覆盖封装级的电源与热对时序的二次影响（压降地图按封装版电源网络重算）。对时序工程师的能力要求随之变化：除了本册前七章的全套技能，还要能读封装 RC 模型、写接口契约、在跨团队谈判里为预算据理力争。

接口契约的一页模板

给契约一个可以直接抄的骨架。表头：接口名、两侧 die 与版本、时钟关系（同步/异步）。发送方承诺段：数据输出延迟窗口（沿后 X 至 Y）、输出摆幅与驱动档位、允许的负载范围。接收方承诺段：输入建立保持窗口（对接口沿）、输入翻转率容限、终端匹配方式。公共段：封装 RC 模型版本与提取档位、双方最坏对齐的组合口径、契约裕量的支配权。变更条款：任一参数变更的提前通知期与重签条件。这一页纸签下来，两边团队在后续三个月里省掉的来回澄清，远超写它的成本。它也是 8.4 复盘清单里"接口契约是否冻结"条款的检查对象。

面向未来的一问

die 间时序的终局是什么形态？如果芯粒生态成熟到接口完全标准化（协议、电气、封装模型全部开放），今天的"接口契约谈判"会退化成"参数填表"，时序工程师的重心从 die 间移回 die 内与系统级聚合——就像今天的 PCIe 签核不再纠结逐根走线的延迟，而是按协议层预算验收。届时本节的预算切分方法不会过时，只是从"需要谈判的工程"变成"需要确认的检查"。理解趋势的意义在于安排学习优先级：接口契约与封装 RC 是当下十年的红利技能，值得尽早布局。

补一个核对习惯：每轮接口评审后，把契约参数的变化同步进 die 内签核的端口约束——接口沿后 X 纳秒到达这类承诺，就是 die 内 output_delay 约束的取值来源。契约与约束脱节的常见症状是：接口评审通过了，die 内报告却还在按半年前的旧数字检查，两边的"通过"互不相认。

本节要点回顾

• 账本分三层：die 内独立签核、接口专项账、系统级集成签核，接口契约是三层之间的对账单。
• 封装段是真账：转接板与基板布线的 RC 由封装厂交付，几十皮秒量级必须进预算。
• 预算切分原则：每段单一负责人、参数可验证、契约裕量归系统团队支配。
• 异步化是趋势：协议窗检查取代逐沿检查，皮秒焦虑换纳秒预算，代价是接口逻辑开销。
• 能力扩展：封装 RC、契约写作、跨团队谈判，是 die 时代时序工程师的新技能项。

新账本记完了。本章乃至全册的最后一站：把问题链从第一站到第八站的所有方法，收束成一张可以逐年复用的复盘清单。
