为什么整个行业几乎不假思索地把骨干通道押在光纤上？明明微波、卫星、4G、5G 都能传数据。本节作为传导环节的开篇，回答的就是这个选型问题：先把大动脉的介质与组网方式定下来，末梢接入、规约、安全才有展开的骨架。第 2 章生产的同步相量与监测数据，正是从这里启程流向调度中枢。

三个苛刻条件筛掉了所有候选

电力骨干业务对通道的要求可以压缩成三句话：继电保护和稳定控制的信号要在十毫秒级到达；通道年可用率要达到百分之九十九点九九以上；链路要扛住变电站的强电磁环境与户外几十年的风吹日晒。把三个条件放在一起筛，光纤几乎是唯一幸存者——带宽以吉比特起步远超需求、每公里衰减仅零点二分贝左右、玻璃介质天然免疫电磁干扰。

更妙的是敷设方式：电力系统把光纤直接复合进架空地线（OPGW），地线本来就沿输电线路架设，光纤等于搭着铁塔免费铺遍全国。这条"借道"让电网通信网在覆盖能力上反超了很多运营商——输电线路修到哪里，光缆就通到哪里。微波在个别地形复杂的备用路由上还有一席之地，卫星只用于应急通信，无线公网则因时延与安全不可控被挡在生产业务之外。

组网：环状结构扛住"哪一段断都不断"

骨干网按行政层级分层：国家级干线城市间互联，省级干网覆盖地市，地市网下探变电站。物理形态上以环为主——站点沿光缆连成闭合的环，正常时业务沿一个方向跑，光缆被挖断时传输设备在几十毫秒内把业务倒换到反向通道。环网的价值在于：任意一段光缆中断，业务无损，这正是"任何光缆都可能被挖断"这一行业共识下的标准答案。

承载技术在演进：同步数字体系（SDH）以硬管道和硬时延统治了上一代，业务颗粒小、抖动低，保护倒换机制成熟；光传送网（OTN）与分组传送网（PTN）以大颗粒、灵活调度接棒，适应数据业务爆发。近年光纤复合缆与超大芯数光缆进一步降低了每比特的传输成本。对调度业务而言，SDH 时代的"硬时延"仍是保护通道的心头好，数据网业务则更多跑在 PTN 与 OTN 之上——一张网多种管道，按业务分级适配。

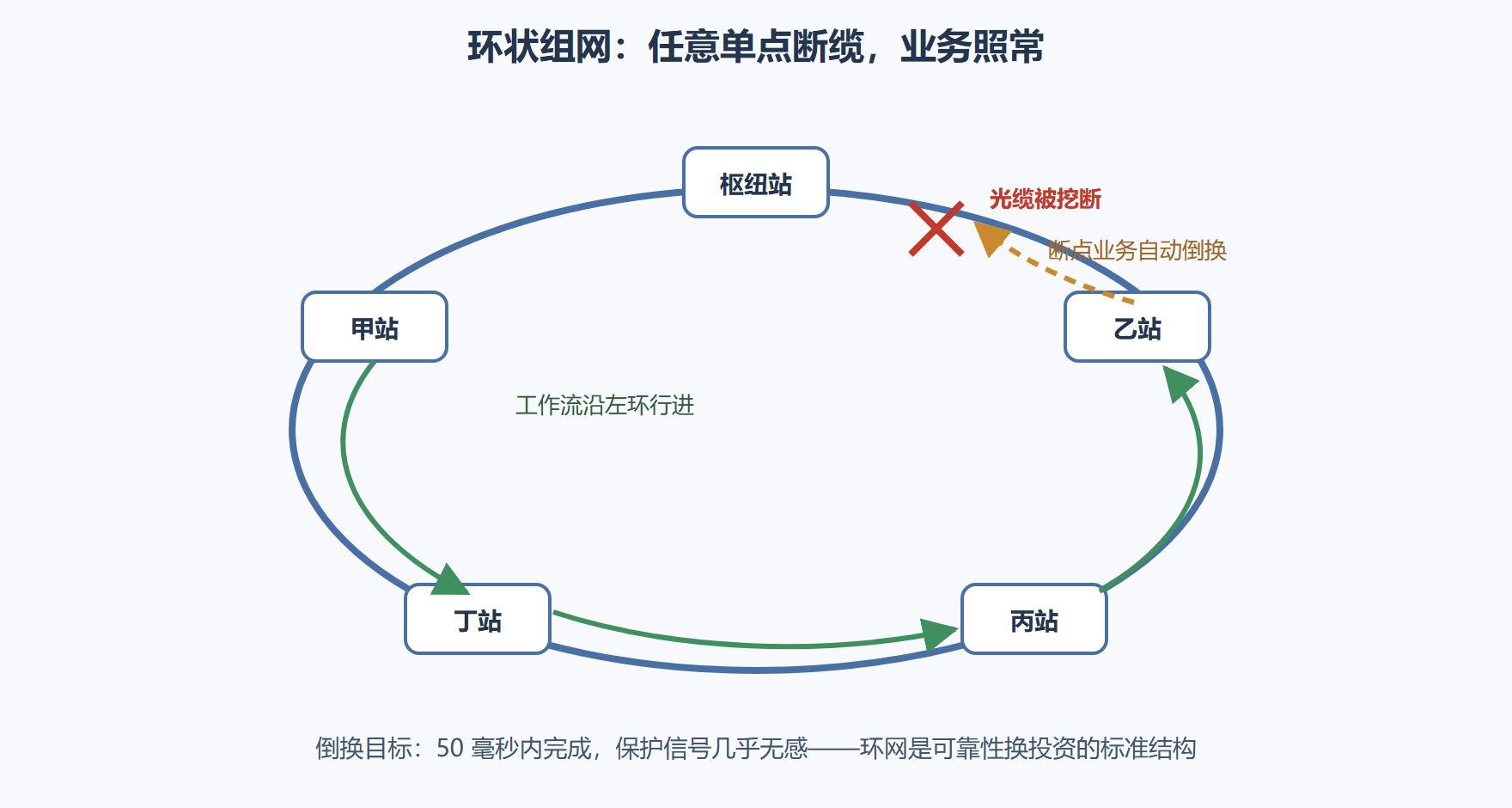

图 3-1 光纤环网与断点倒换示意

演练：一条光链路的两笔账

光链路设计只有两笔账：功率账（发端功率减去全部损耗后，必须仍高于收端灵敏度）与时间账（传播时延加设备时延，必须满足业务时间窗）。代码把两笔账一次算清：

# 光链路预算：功率账 + 时间账
TX_DBM, SENS_DBM = 0.0, -28.0        # 发端功率、收端灵敏度
atten_km   = 0.21                    # 光纤衰减（1550nm，dB/km）
length_km  = 86.0
splice_db, n_splice = 0.05, 16       # 熔接损耗与数量
connector_db, n_conn = 0.5, 4        # 活动连接器
equipment_db = 1.5                   # 设备附加损耗

link_loss = atten_km*length_km + splice_db*n_splice + connector_db*n_conn + equipment_db
margin = TX_DBM - SENS_DBM - link_loss
delay_km_us = length_km / 200.0 * 1000   # 光在光纤中约 20 万 km/s

print(f"链路总损耗 {link_loss:.1f} dB，功率裕度 {margin:.1f} dB")
print(f"单向传播时延 {delay_km_us:.2f} us，往返约 {2*delay_km_us/1000:.2f} ms")
print("结论：" + ("可用，裕度健康" if margin > 3 and delay_km_us < 10000 else "需要中继或换低损耗方案"))
​

86 公里链路总损耗约 23 分贝，裕度约 5 分贝——按工程惯例 3 分贝以上算健康，但已不够再串光分支，这就是为什么长距离骨干要加光放大站。时间账上，86 公里单方向传播约 0.43 毫秒，对保护通道是零头；但把这段账乘到上千公里的跨区直流控制回路上，传播时延就变成必须严肃对待的设计量。

光缆运维：从被动抢修到主动定位

骨干网的日常运维有两件看家功夫。第一件是光缆资源管理：每一段光缆的路由、接头盒位置、纤芯占用要有准确台账——听起来朴素，但大量故障处置延误的根源是台账与现场不符，抢修队伍按图纸挖开却找不到接头井。第二件是OTDR 测试与故障定位：光时域反射仪沿着光纤打一个光脉冲，通过反射回波判断每个接头的损耗与断点距离，把断点定位到几百米内。远端测试系统更进一步，把主干光纤的 OTDR 测试自动化、周期化，纤芯劣化（受压、进水）在彻底中断前就能被发现。

这两件功夫合起来的理念是：故障定位的速度决定抢修的速度，而日常监测决定故障到达的速度。多期工程叠加的网络里，最贵的不是光缆本身，而是"这张网到底长什么样"的知识——它散落在历届工程人员的脑子里，必须用台账与测试数据固化下来。

骨干网的三个运行经验

其一，光缆中断的主要敌人是施工机械，所以重要光缆路由必须与电缆沟、道路保持距离，干线双路由物理分离是铁律——两条路由若走在同一管道里，冗余是假的。其二，倒换要演练：环网保护倒换逻辑长期不测，真出事时可能倒在配置错误上，例行"断缆演练"是通信班组的常规科目。其三，业务分级要落在通道配置上：保护信号走专用通道加硬管道，安控走双套独立路由，普通数据业务才允许复用共享管道——物理隔离永远比逻辑隔离可信。

时间账的进阶版：保护通道的专项核算

3.1 主文的时延账是通用版，纵联保护通道要加算三个专项。接口时延：保护装置与通信设备之间的接口转换（光电转换、协议适配）各占用零点几毫秒，多级串联后不可忽略。抖动与不对称：双向时延不对称会让相位比较类保护产生固有误差，通道双路由倒换时不对称度会跳变，必须实测。倒换恢复时间：环网五十毫秒倒换期间，保护通道短暂退出，纵联功能退化为就地保护逻辑，方式安排必须计入这段"裸奔窗口"。这三项加进 1.3 的模板，才是保护通信的完整时间账——很多通道改造工程返工，账就漏在这一页。

高频问答

问题二：微波与卫星在骨干网里还有位置吗？

有，但都在边缘。微波作为光缆难以穿越地形的备用路由，配合环网倒换提供第二路径；卫星只承担应急通信与灾备指挥，时延与带宽都不适合生产业务。它们的共同定位是"保命的备份"，而非"干活的主力"。

本节要点

• 光纤胜出靠三张牌：带宽充裕、衰减极低、天然抗电磁，OPGW 借输电走廊完成了覆盖。
• 环网加自动倒换是骨干可靠性的基本盘，倒换时间以 50 毫秒为设计目标。
• 链路设计只算两笔账：功率裕度不低于 3 分贝、时延满足业务时间窗，两笔账都不达标就得改方案。
