3.2 终端接入网技术

3.2 终端接入网技术

别以为骨干网建成光纤环网就万事大吉——从变电站到千千万万台配电终端与电表之间，还有一段最难啃的"最后一公里"。本节承接 3.1 的骨干环网，讨论末端通道怎么打通：接入场景的数量、成本与环境约束，让配电网通信成为整个信息体系中选型最琐碎、也最考验工程判断的一段。

接入网难在哪里

难在三个"没有"。没有统一的形态：变电站是标准机房，而配电终端挂在柱上、蹲在环网柜里、藏进地下配电室，供电、温度、防水条件天差地别。没有统一的需求：配电自动化"三遥"要求秒级响应且必须可靠送达，而电表日冻结数据晚到一小时无关痛痒——同一张接入网要同时伺候贵宾与散客。没有统一的投资强度：城市电缆沟里顺手放光纤，山区杆路上加一段无线专网基站，投入产出完全不同。

接入对象大致分三类：配电终端（馈线终端、站所终端、配变终端）、用电侧终端（集中器、智能电表、充电桩）、以及新兴的分布式电源与储能控制器。三者数量比变电站高出几个数量级，任何单位成本的差异放大到全网都是天文数字——这就是为什么接入网没有"一招鲜"，只有按场景的混搭。

四条技术路线各管一段

光纤工业以太网。可靠性天花板，双向时延毫秒级，适合配电自动化主站环与城市核心区；缺点是敷设成本高、覆盖延伸慢。无源光网络（EPON）用无源分光器省掉了有源节点，一条主干光纤扇出十几路，特别适合配电房成串的城市区块。

电力线载波。借用电力线本身传数据，不用另建介质——双刃剑恰恰也是这个：信道质量随电网工况波动，线路检修、负荷变化都会干扰通信。低压窄带载波统治了用电信息采集十几年，高速载波（HPLC）把抄表成功率与速率抬上新台阶，抄表、停复电场景性价比极高。

无线专网。电力行业持有专用频谱资源， LTE230、1.4GHz 频段专网以及近年落地的 5G 电力虚拟专网，给了控制类业务一条不走公网的路：逻辑与物理隔离兼备，时延可控，安全边界清晰。代价是基站建设与频谱运维的持续投入，适合控制类终端密集的区域。

无线公网。运营商网络加虚拟专网（APN），部署最快、边际成本最低，天然覆盖城乡。用于计量采集、状态监测、视频巡检这类非实时非控制业务完全够用；用于跳闸类控制业务则受制于时延抖动与安全边界，需要加密认证与业务降级预案兜底。

选型的判断顺序是固定的：先按业务定可靠性与时延等级，再按地理环境定介质，最后按单位造价收口。顺序颠倒——先看手里有什么资源再凑业务——是接入网返工率最高的错误。

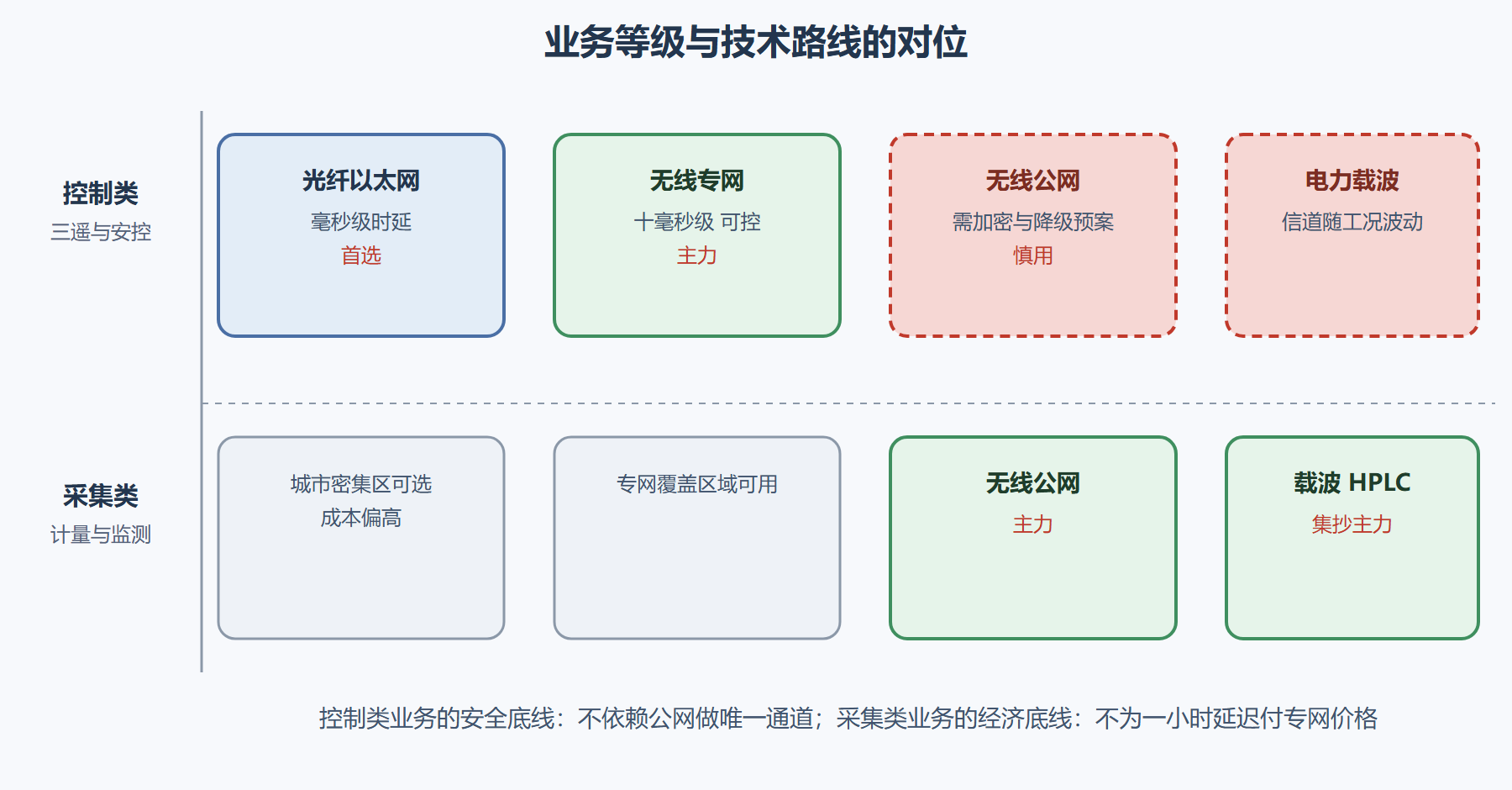

图 3-2 接入网技术版图：业务等级决定技术选择

演练：轮询式采集的周期账

集中器抄表是典型的"一问一答"式通信：主站逐块点名，表计应答。一轮巡检多久，取决于表数、单帧时延与重试率。这笔账决定了采集方案能不能达标：

# 集中器轮询周期测算
meters   = 512          # 台区下电表数量
frame_ms = 180.0        # 单帧问答平均时延（含唤醒与应答）
retry    = 0.06         # 丢帧重试概率
daily_slots = 96        # 日冻结 96 点

one_round_s = meters * frame_ms * (1 + retry) / 1000
print(f"全台区巡检一轮约 {one_round_s:.0f} 秒（{one_round_s/60:.1f} 分钟）")
print(f"日冻结数据要求每天采集一次，窗口充足：{one_round_s < 3600}")
# 若改为分钟级负荷曲线，96 点换成全量上送，再算并发集中器数：
conc = 8
print(f"8 台集中器并发上送 15 分钟曲线：每台每刻度约传 {meters/8:.0f} 块表数据，需信道聚合带宽重新评估")
​

结果揭示一个常被忽略的量级感：五百块表一轮约一分钟，日冻结毫无压力；但若想把采集粒度提到分钟级并全量上送，信道规划就从"够不够用"变成"怎么聚合"。接入网方案的粒度选择，本质是在信道成本与数据价值之间定价。

5G 电力应用：三个切片场景

无线公网阵营里，5G 给电力行业带来了值得单独一看的新选项，核心机制是网络切片：在同一张公网物理设施上，为电力业务划出资源独享、参数定制的逻辑专网。三个场景已有规模化实践。配网差动保护利用超低时延切片尝试承载纵联保护通道，时延与抖动被压进保护可接受窗口，城市电缆化区域的保护通道成本随之下降。分布式能源群调利用大连接切片接入海量逆变器与充电桩，实现秒级功率控制指令的批量下发。无人巡检与高清回传利用大带宽切片把无人机视频实时传回，识别在云端完成。

冷静的提醒同样必要：切片的隔离等级终究是逻辑级的，控制类业务上公网必须叠加加密认证与业务降级预案（3.4 节的原则不变）；切片的 SLA 需要与运营商写进合同并定期演练核实，"纸面切片"在业内并不罕见。把 5G 当作接入网工具箱里一件新工具，而不是替代全部路线的银弹，定位就对了。

末梢运维的两条经验

其一，采集成功率是运维出来的，不是建设出来的。弱信号台区加装中继或更换信道、时钟漂移表计批量校时、故障终端工单闭环，这些例行工作决定网络的真实可用率。其二，接入层要为"业务升级"留退路：今天的采集类终端，明天可能被赋予了响应类任务（有序充电、柔性负荷控制），布点时预留双通道或可升级模块，比推倒重来便宜得多。

接入网规划文档的五要素

一份能指导建设的接入网规划，最少要说清五件事。业务清单：每一类终端的业务类型、数量、点位分布，控制类与采集类分开列表。技术选型矩阵：业务等级与技术路线的对应关系，引用 3.2 主图的结论并说明本地修正。覆盖方案：光纤到哪、专网基站几个、公网 APN 覆盖哪些台区，配上信道质量的实测依据。安全设计：安全接入区位置、认证方式、加密强度，与 3.4 的分区方案对齐。演进预留：未来三年新增终端的容量冗余与可升级空间。五要素缺一，施工阶段必然返工——接入网工程的问题，八成出在规划文本的含糊上。

高频问答

问题二：载波会被无线技术淘汰吗？

短期不会。载波的最大优势是介质免费——电力线铺到哪里，通信就通到哪里，地下室、井道这些无线盲区反而是载波的主场。行业趋势是双模并存：高速载波打底，无线补盲，两信道自动切换。淘汰载波的论断在业内流传了十几年，载波的出货量却年年创新高。

本节要点

• 接入网的核心矛盾是"控制类业务要确定性，采集类业务要经济性"，选型先分业务等级再谈技术。
• 光纤管核心、专网管控制、公网管采集、载波管台区——四条路线各有不可替代的生态位。
• 轮询周期账是接入网容量规划的基本功：粒度每提升一个量级，信道与成本压力就换一个数量级。
