6.1 分布式能源（DER）接入技术

某天正午，一朵移动的云盖过城东的成片屋顶光伏，数十兆瓦出力在一分钟内跌去六成，又在十分钟后随云开满血归来——这样的事件每天都在发生，且不触发任何保护动作。本节是新章起点：当电源从"可控、集中、旋转"变成"随机、分散、静止"，电网的接入技术体系必须重建。上一章的执行技术在这里反转为约束条件，本节讲清约束本身。

分布式能源改变了什么

分布式电源（DER）指接入配电网及用户侧的中小容量电源，主力是分布式光伏，其次是分散式风电、燃气三联供与小水电。它们与集中式电源的差别不止于容量，更在于四个"没有"。

没有惯量：逆变器输出的电流由控制器生成，转子转速这个物理量根本不存在，系统频率扰动时它们天生作壁上观。没有调度关系：屋顶光伏归业主所有，发电自用、余量上网，调度无法直接下令。没有固定潮流方向：出力超过本地负荷时，功率从配电网倒送回上级电网，辐射网变"双向网"。没有统一的运行主体：几万个业主、几十家安装商、多家运维方，权责链条远比一座电厂复杂。

这四个"没有"加在一起，把配电网从"单向配送的电水管"变成"多水源互灌的管网"——电压调节、保护配合、电能质量、规划设计，全部要在双向与随机的假设下重做。

并网技术要求：一张入场券的构成

DER 并网必须满足一系列技术门槛，各国标准大同小异，核心条款可以归为四类。

电能质量：逆变器注入的谐波电流、直流分量、电压波动闪变不得超标，功率因数可在规定范围调节。

故障穿越：电网电压跌落时，机组不许立刻脱网，而要"扛住"并注入无功支撑电压恢复——高电压与低电压穿越各有时间曲线。这条要求是血泪换来的：早期风电大规模脱网事故之后，穿越能力成为强制条款。

反孤岛：主网断开后，分布式电源不得继续给失电的电网区段供电（防止"孤岛"危及检修人员与设备），逆变器须在规定时间内检测并断开，或按标准进入受控的孤岛运行模式。

可观可测可调可控：新建项目按容量分级接入调度或运维系统，从"装了没人知道"进化到"运行数据全上报"，具备参与电压与功率调节的接口。

管理路径上，行业把上述要求浓缩成"四可"递进：可观（知道谁装了多少、发了多少）→ 可测（实时量测电压功率）→ 可调（有功、无功可远程调节）→ 可控（极端工况下可参与群调群控与紧急限出力）。前三步靠第 2 章的量测与第 3 章的通信，第四步则把 DER 正式编入执行环节的兵序列。

鸭形曲线：净负荷讲述的新故事

分布式光伏最深刻的系统性影响，画在"净负荷曲线"上：净负荷 = 总负荷减去光伏出力。光伏在正午把净负荷压出深谷、傍晚又骤然放出的形态，被形象地称为鸭子曲线。它带来三个连锁难题：爬坡难题——日落前后净负荷以每小时数个百分点的速度爬升，常规机组跟不上；调峰难题——谷段压低了机组出力空间，深谷时段大量机组被迫压到最小技术出力以下；经济难题——正午光伏大发压低现货电价甚至转负，投资回收逻辑重写。

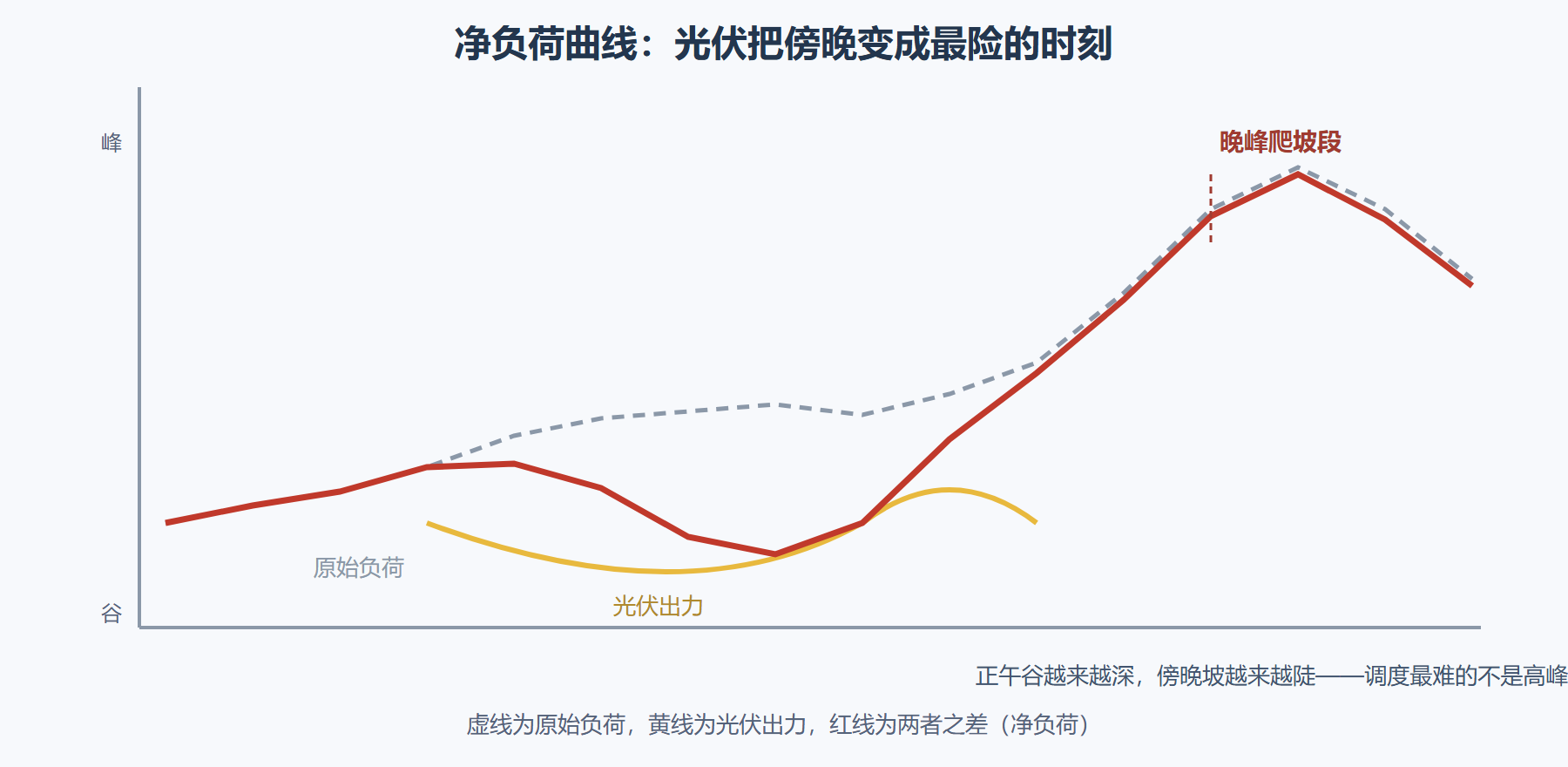

图 6-1 鸭形曲线：光伏重塑净负荷的一天

演练：生成一条会"翻脸"的光伏出力曲线

预测与运行分析都需要光伏出力模型。晴空条件下出力由太阳几何决定，云层则在此基础上随机打折。代码生成一日逐时出力，并统计调度最关心的两个量——日发电量与最大爬坡速率：

import math

CAP = 100.0                                            # 装机 100 kW
cloud_factor = {10: 1.0, 11: 0.35, 12: 0.5, 13: 1.0}   # 正午云致折扣（其余时段 1.0）

def pv_power(h):
    if not (6 <= h <= 18):
        return 0.0
    sin_alt = math.sin(math.pi * (h - 6) / 12)          # 太阳高度角的近似
    return CAP * 0.92 * sin_alt ** 1.3 * cloud_factor.get(h, 1.0)

hours = list(range(5, 20))
powers = [pv_power(h) for h in hours]
energy = sum((powers[i] + powers[i+1]) / 2 for i in range(len(hours)-1))   # 梯形法积日发电量
ramp = max(abs(powers[i+1] - powers[i]) for i in range(len(hours)-1))

print("时刻  出力kW")
for h, p in zip(hours, powers):
    print(f"{h:02d}:00  {p:6.1f}")
print(f"日发电量约 {energy:.0f} kWh，最大小时爬坡 {ramp:.0f} kW（占装机 {ramp/CAP*100:.0f}%）")
​

运行结果会显示正午云致时段出力从满发的九成腰斩到三成，最大小时爬坡接近装机的五成。把这个小时级模型细化到分钟级并乘以汇集体量，就是省级调度面对的"云影脉冲"——6.3 节的储能与第 7 章的需求响应，都是为熨平这类脉冲而生的。

逆变器并网的三个技术细节

分布式光伏接入的核心设备是逆变器，三个技术细节值得单独拆开。故障穿越的实现：电压跌落时逆变器不能一跳了之，而要按穿越曲线注入无功支撑电压——硬件上靠器件的电流裕量，控制上靠快速电压环切换，工程验收会真实模拟跌落做实测。反孤岛的原理：主动式检测故意向电网注入微小扰动，若电网仍在，扰动被"吸走"；若孤岛形成，扰动的反馈会异常放大，逆变器据此在两秒内脱网——理解了这个机制，就理解了为什么"逆变器越智能越不会误动"是一门平衡术。功率因数与无功的边界：现代并网标准要求逆变器具备在满发时仍可调节无功的能力，这意味着器件选型留了余量，也让成千上万台逆变器成了配电网上潜在的分布式无功电源——6.3 与第 7 章的聚合调度，正是在这个硬件基础上做文章。

接入管理的三条实践准则

其一，承载力评估先行：每条馈线能吃下多少分布式电源有物理上限（电压越限、反向载流、保护误动），区域光储规划必须先做承载力红绿灯评估，而不是"来一个接一个"。其二，标准是最低要求，接口是最大资产：并网标准只保证不添乱，而具备"四可"接口的机组才能在未来市场里变现灵活性——业主投资时应把通信与控制接口当作收益权。其三，聚合优于单控：调度直接管理百万逆变器不现实，通过台区群调、虚拟电厂（第 7 章）分层聚合才是工程正解。

高频问答

问题一：家用逆变器的寿命到底有多长？

组件厂商保修二十五年的光伏板，配套逆变器保修通常只有五到十年：功率器件与电解电容在常年高温下老化，是逆变器寿命的短板。以二十五年周期算，一套户用光伏要换两到三次逆变器——这笔钱在很多投资测算里被"忘记"，导致收益高估。选购时把更换成本与质保条款看清楚，比多看一万瓦的功率更有意义。

问题二：装光伏的流程里最容易被忽视哪一步？

承载力与接入方案的确认。业主常在签完安装合同后才想起问电网"能不能并、怎么并"，结果卡在台区容量不足、反送受限或需要增容改造。正确的顺序是先查承载力红绿灯、再签合同，并把接入方案作为合同附件——这一步省下的不是跑腿，是真金白银的返工。

本节要点

• DER 的四个"没有"——惯量、调度关系、固定潮流方向、统一主体——是配电网运行逻辑重构的总根源。
• 并网技术要求四类：电能质量、故障穿越、反孤岛、四可接口；管理按"可观可测可调可控"逐级收紧。
• 鸭形曲线把调峰矛盾从高峰移到爬坡，储能与需求响应因此从可选项变成必选项。
