6.2 微电网（Microgrid）系统

上一节解决了"单个小电源如何接入"，但接入不等于受控——成千上万台各自为政的逆变器，对调度而言仍是一团噪声。微电网给出了组织化的答案：把分布式电源、储能与负荷打包成一个"既并得上、又离得开"的自治单元。本节承接 DER 接入技术，讨论这种最小自治电网的运行模式、控制架构与切换瞬间的技术深水区。

三种运行模式：一条身份边界

微电网的定义浓缩成一句话：由分布式电源、储能、负荷与监控保护装置组成，能够按照预设规则并网运行或孤岛运行的电力系统。它的灵魂在公共连接点（PCC）这道门上，门的两边对应三种运行模式。

并网模式：与主网互通功率，微网内平衡不了的缺口从主网买入，富余电力卖出。此时微网频率电压由主网"带着走"，自身控制以经济优化为主——储能什么时候充、光伏限不限功率，都听 EMS 按 price 与策略调度。

孤岛模式：PCC 断开，微网独立支撑。此时系统失去主网的电压频率锚点，必须由内部电源接管"定海神针"角色——工程上几乎总是由储能变流器切换到电压频率控制模式，充当主电源，光伏与风电退居电流源跟随。

切换模式：并网转孤岛（计划检修或主网故障）与孤岛转并网（同步校验后重连）。切换瞬间是微网技术的深水区：电压相角、频率、幅值三要素要对上，负荷不能失电，电源不能过流。无缝切换做不到的项目，退而求其次做"秒级切换"，代价是关键负荷闪一次电。

控制架构：谁说了算

孤岛运行的核心问题是"谁来定频率与电压"，工程上有两条路线。

主从控制：一台大容量储能（或柴发）当主电源，运行在电压频率控制模式，其余电源当从属电流源。逻辑清晰、切换可靠，是最主流的工程选择；弱点是主电源故障即全线崩溃，需要主备冗余。

对等控制：所有电源按下垂特性分摊负荷——频率偏高大家减出力，电压偏低大家增无功，不依赖通信与主电源。鲁棒性强，但下垂控制天然牺牲稳态精度，负荷突变后频率电压存在静差，需要二次调节兜底。

微电网 EMS 在控制层之上做经济决策：负荷预测（4.3 的技术）、风光预测、分时电价、储能寿命折旧全部进优化模型，输出各电源的出力计划。它是第 4 章调度决策思想在园区尺度的微缩版。

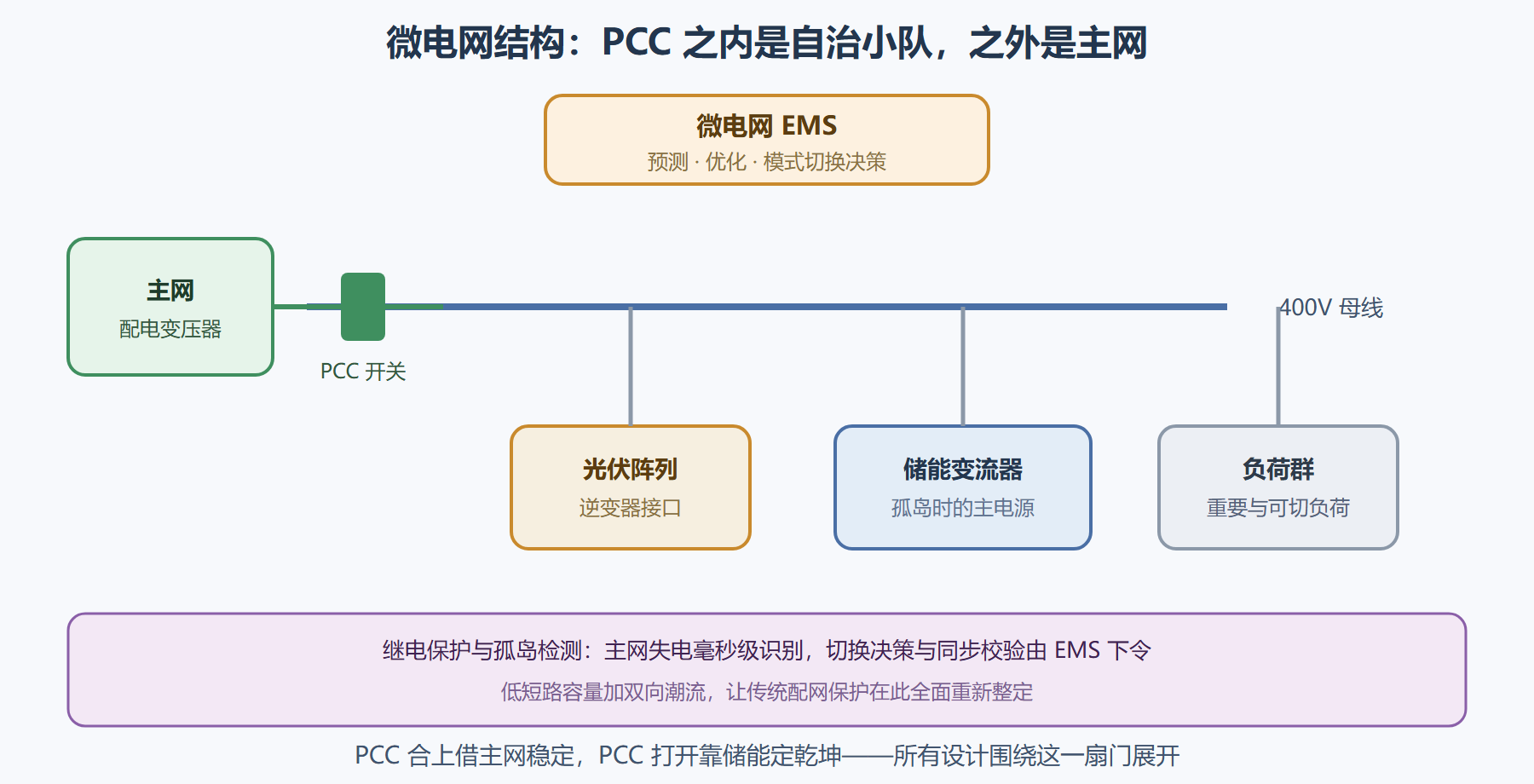

图 6-2 微电网结构：一道 PCC 门划出两种身份

演练：一日时步仿真，看孤岛时刻的生死线

微网运行分析的基本功是时步功率平衡。下面的代码模拟一个园区微网的一天：前十二小时并网运行、储能顺便低充高放，十二时整主网故障转入孤岛，看看光伏加储能能否撑住负荷、哪里必须切负荷：

# 园区微电网一日时步仿真（小时步长）
pv   = [0,0,0,0,0,0,10,35,60,80,90,95,88,80,70,55,30,10,0,0,0,0,0,0]   # kW
load = [42,40,38,36,36,40,48,58,68,75,78,82,85,86,88,92,96,98,92,80,66,56,50,44]  # kW
soc, cap, pmax = 120.0, 200.0, 60.0     # 储能：kWh、kWh、kW
island_from = 12                         # 12 时起主网故障，孤岛运行
grid_net, shed, dump = 0.0, 0.0, 0.0

for h in range(24):
    net = load[h] - pv[h]                        # 正为缺口，负为富余
    p_batt = 0.0                                 # 正为放电，负为充电
    if h < island_from:
        if h < 6:                                # 并网谷段：主网低价把储能充满
            p_batt = -min(pmax, cap - soc)
        elif net < 0:                            # 光伏富余：优先充储能
            p_batt = -min(pmax, -net, cap - soc)
        soc -= p_batt
    else:
        if net > 0:
            p_batt = min(pmax, net, soc)         # 孤岛放电受功率与电量双约束
            soc -= p_batt
        elif net < 0:
            p_batt = -min(pmax, -net, cap - soc)
            soc -= p_batt
    gap = net - p_batt                           # 储能吞吐后仍需平衡的功率
    if h < island_from:
        grid_net += gap
    elif gap > 0:
        shed += gap                              # 孤岛缺功率：切负荷
    else:
        dump -= gap                              # 孤岛富功率：弃电
    if 11 <= h <= 17:
        print(f"{h:02d} 时 净缺 {net:+6.1f} kW，储能 {p_batt:+6.1f} kW，SOC {soc:5.1f} kWh")

print(f"全天：与主网净交换 {grid_net:+.0f} kWh，孤岛切负荷 {shed:.0f} kWh，弃电 {dump:.0f} kWh，末日 SOC {soc:.0f} kWh")
​

运行结果讲了一个完整的故事：并网时段储能借谷电与光伏余量把水位顶到满格；十二时主网退出，满仓的储能与百千瓦级光伏并肩把负荷撑过下午；十六时起，六十千瓦的放电功率上限开始兜不住六十六千瓦以上的净缺口，傍晚光伏退场后电量耗尽，切负荷在所难免。结论直白地写在数字里——孤岛支撑能力由储能能量决定支撑多久、由储能功率决定撑多大，与光伏装机的相关性最弱；配置微网储能时"按支撑时长选容量、按净缺口选功率"两条规则即由此而来。

容量配置：从直觉算法开始

微电网储能配置没有万能公式，但有一个不错的起步算法。第一步，用 6.2 开头的时步仿真把"最不利日"跑出来：光伏最差、负荷最高的那一天，逐时净缺口曲线就是储能要填的坑。第二步，读两个数：净缺口的最大值定功率（再加裕度），缺口曲线的面积定能量（除以放电深度与效率）。第三步，用"支撑时长"校核：关键负荷需要撑四小时还是八小时，直接乘出能量下限。第四步，套经济约束收缩：预算不够就先保关键负荷，把可切负荷列入转供与响应预案。

这个流程最容易被忽略的是第一步里"最不利日"的选取——用平均日配出来的容量，会在最不利日背刺你；而用极端日配出来的容量，大部分时间在闲置。成熟的玩法是双场景校核：极端日定容量下限，典型日算经济收益，两把尺子一起量。

工程落地的三个把关点

其一，切换试验是验收核心：并转孤的实际波形、频率最大偏移、重要负荷电压凹陷深度，必须在投运前实测，纸面方案与真实切换之间往往隔着参数整定的鸿沟。其二，保护按新 physics 重做：孤岛短路电流可能只有并网时的零头，传统过流保护在孤岛下可能拒动，微网需要自适应保护或通信联切。其三，经济账与可靠性账分开算：海岛与偏远场景算替代柴油的账，园区场景算电价套利与需量管理的账，可靠性要求不同，储能容量结论可能相差数倍。

高频问答

问题一：直流微网与交流微网怎么选？

看负荷与电源的"原生形态"。数据中心、LED 照明、电动车桩天然吃直流，光伏与储能也是直流源——这类场景直流微网省掉多次交直变换，效率与占地占优。但交流负荷仍是世界主流，交流微网与既有配电体系无缝衔接，保护与设备生态成熟。行业主流是交直流混合：直流母线吃掉高效率场景，交流母线维持兼容，变换环节放在边界上。

问题二：微电网项目怎么算经济账？

三笔账分开算再叠加。替代账：海岛、偏远站点对比柴油发电的度电成本差，通常是最硬的一笔。互动账：并网运行时峰谷套利、需量管理、需求响应的年收入。可靠账：停电损失高的用户（数据中心、精密制造）愿意为孤岛能力付溢价。三笔账都薄的园区，微电网很难立项——先找到最硬的那笔账，是项目可行性分析的第一步。

本节要点

• 微电网的本质是给分布式资源加"组织性与纪律性"：PCC 一道门，划出并网、孤岛、切换三种身份。
• 孤岛模式下储能变流器是定海神针，主从控制求稳、对等控制求鲁棒，工程以主从为主流。
• 孤岛支撑上限由储能与可控电源决定；切换波形、自适应保护、经济账分开算是落地三关。
