6.1 SPICE 仿真原理：用方程组预演电路

6.1 SPICE 仿真原理：用方程组预演电路

本节摘要：SPICE 把电路变成一组非线性微分代数方程，用基尔霍夫定律列写、牛顿迭代求解非线性、隐式积分离散时间，三个环节咬合成"数值预演物理世界"的完整机器。本节从零推导节点分析，手推一次牛顿迭代的计算过程，讲清收敛救场与变步长两个工程命门。理解了 SPICE，你就理解了"仿真"二字在 EDA 里的全部含义。

从电路到方程：修正节点分析

SPICE（Simulation Program with Integrated Circuit Emphasis，1973 年诞生于伯克利）的第一步是把电路翻译成方程。翻译的语法是基尔霍夫两条定律：节点电流守恒（流入等于流出）与回路电压守恒。对含 n 个节点的电路，节点分析把"节点电压"设为未知量，每个元件的贡献写进导纳矩阵 G 与右端电流向量 i，得线性方程组 G × v = i。修正节点分析（MNA）为处理电压源与电感这类"电流未知"的元件，把支路电流追加为未知量——矩阵变大一点，但列写规则完全统一，程序实现只需遍历元件表逐个"盖章"。这个机械化的列写过程使 SPICE 能对任意拓扑自动建方程，是它成为通用仿真器的结构基础。

拿最简单的分压电路手推一遍：节点 1 接 5 伏电源、两个电阻（1 千欧与 1 千欧）串联到地、中间引出节点 2。MNA 矩阵两行：第一行（电源支路电流 i_s 为追加未知量）描述节点 1 的电流守恒；第二行描述节点 2：(v2 − v1)/1k + v2/1k = 0。解这个 3 乘 3 线性系统得 v2 = 2.5 伏。真实电路无非是把每个电阻换成一条非线性伏安曲线的晶体管——方程结构不变，只是 G 不再是常数。

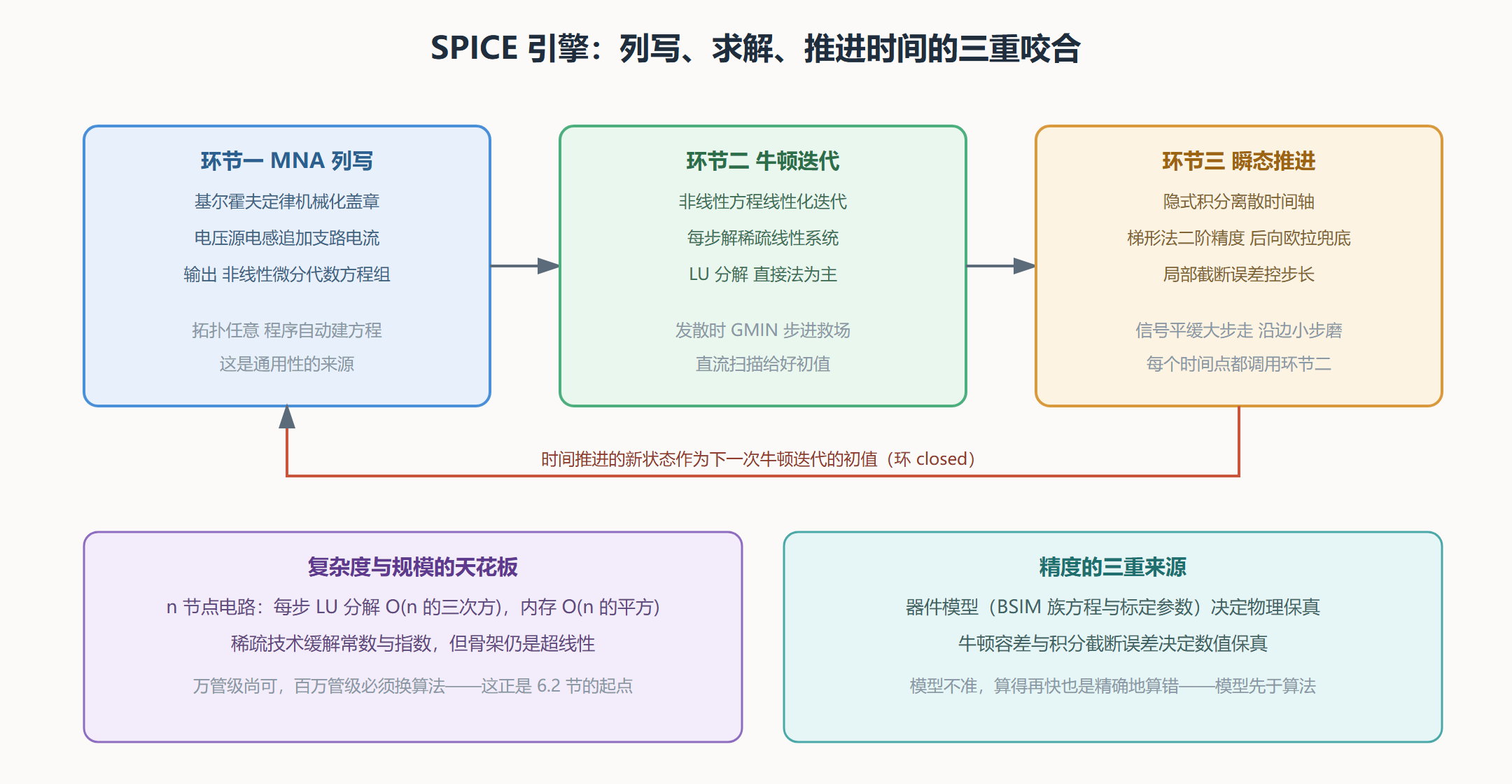

图：SPICE 仿真引擎的三个咬合环节

牛顿迭代与它的两个救场程序

非线性方程组 f(v) = 0 的解法只有一个名字：牛顿-拉夫逊迭代。在当前猜测点把 f 线性化，解线性方程 J × Δv = −f(v)（J 是雅可比矩阵），更新 v，重复直到残差小于容差。对晶体管电路，"线性化"有清晰的物理图像：在每个工作点把晶体管等效成受控源加电导——迭代过程中电路在数学上始终是线性的，只是等效参数随工作点更新。手推一例：二极管方程 i = I_s × (e^(v/V_T) − 1) 在 v = 0.6 伏附近线性化，第一次迭代落在 0.55 伏附近，第二次进到 0.545 伏，两三步收敛到毫伏级——牛顿法的二次收敛在连续可导区段极快。

但它有两个著名失灵场景，对应的救场程序是 SPICE 的看家本领。场景一初值太远：e^(v/V_T) 在 v 偏大时数值溢出、迭代飞掉。救场程序一，GMIN 步进：给每个节点对地并联一个极小电导（初值 0.1 西门子，逐步乘 0.1 收缩到 10 的负 12 次方），每个 GMIN 值下问题变成"良态"的，解出结果作为下一档初值——相当于把电路从"全员接地"的平凡解逐步牵引到真实解。场景二多解与不连续：如施密特触发器、锁存器初态。救场程序二，源步进：电源电压从 0 缓慢升到额定（直流扫描），每个电压点的解喂给下一个电压点当初值，电路状态随电源连续演化。这两个程序共同的哲学是"延续法"——把一个解不了的问题变成一串能解的问题的链条，这个思想在数值分析的很多角落都会重逢。

瞬态分析：时间轴上的代价

直流工作点只是起点，电路的真实行为在时间轴上展开。瞬态分析把时间离散化：在时间点 t 状态未知时，用隐式积分公式把电容的微分关系变成代数关系（后向欧拉与梯形法是主力，后者二阶精度），于是每个时间点又回到"解一个非线性代数方程组"——环节二被循环调用。步长控制是精度与速度的调节旋钮：局部截断误差估计（比较不同阶公式的差异）超过容差就缩步长重算，富余就放大步长。数字电路时钟沿处信号陡变，步长必须缩到皮秒以下；两个沿之间信号平缓，步长可以放大千倍。一次真实仿真的时间点数因此高度不均——上万个时间点里，绝大多数堆在十几个信号沿附近。

代价账单把 SPICE 的定位算得明明白白：每时间点一次到几次牛顿迭代，每次迭代一个稀疏 LU 分解。直接法的 LU 分解对 n 节点电路约 O(n^1.5) 到 O(n³)（取决于稀疏结构与填充控制），万管电路单时间点毫秒到秒级，一次十毫秒仿真的百万时间点总量在分钟到小时——这是它的舒适区。百万管级全芯片后仿真之所以不可行，正是这笔账算不过来。6.2 节的高级仿真技术、第 7 章的 GPU 与云端并行，都是在给这道账单找出路。

器件模型再补一层厚度：SPICE 的精度上限由器件模型决定，工业标准是 BSIM 族（BSIM4 到 BSIM6 及 CMG 等 FinFET 与纳米线专用模型），每个工艺节点的模型卡由晶圆厂用大量测试结构标定。模型的"等级"也分层：签核用完整模型，设计探索可用降阶模型换速度（与 6.2 节的查表思想呼应）。另外，现代仿真器已开始把雅可比组装与线性求解卸载到 GPU（稀疏矩阵运算的并行形态合适），商业与开源实现都有报告数倍到数十倍的瞬态加速——SPICE 的算法骨架五十年未变，但它的实现载体仍在换代。

把直流、交流、瞬态三类分析的分工串一遍作为收束。直流分析（DC）解静态工作点，是所有后续分析的起点，也承担扫描任务（电压扫描、温度扫描、参数扫描）；交流分析（AC）在工作点附近把电路线性化，算频率响应（增益、相位、带宽），小信号世界的全部结论出自这里；瞬态分析（TRAN）算真实波形，最贵也最接近真相。一次模拟电路验证的典型组合是：DC 定工作点、AC 看稳定裕度、TRAN 验大信号行为、蒙特卡罗看变异分布——四类分析共享同一套 MNA 与牛顿内核，只是激励与求解维度不同。掌握这个组合拳，你就掌握了 SPICE 使用的主干语法。

本节要点回顾

• MNA 机械列写：基尔霍夫定律自动化建方程，电压源电感追加电流未知量，通用性由此而来。
• 牛顿迭代的物理图像：每个工作点把晶体管等效成受控源加电导，二次收敛极快。
• 两大救场程序：GMIN 步进牵引初值，源步进沿电源演化，共同哲学是延续法。
• 隐式积分推进时间：梯形法二阶精度，局部截断误差控步长，步长堆在信号沿。
• 复杂度账单：每步 LU 分解超线性，万管舒适、百万管出局，规模是宿命。
• 模型先于算法：BSIM 模型与标定决定物理保真，模型不准则算得再快也是精确地错。
