电子设计自动化（EDA）技术与算法

电子设计自动化（EDA）技术与算法：数字文明的隐性脊梁

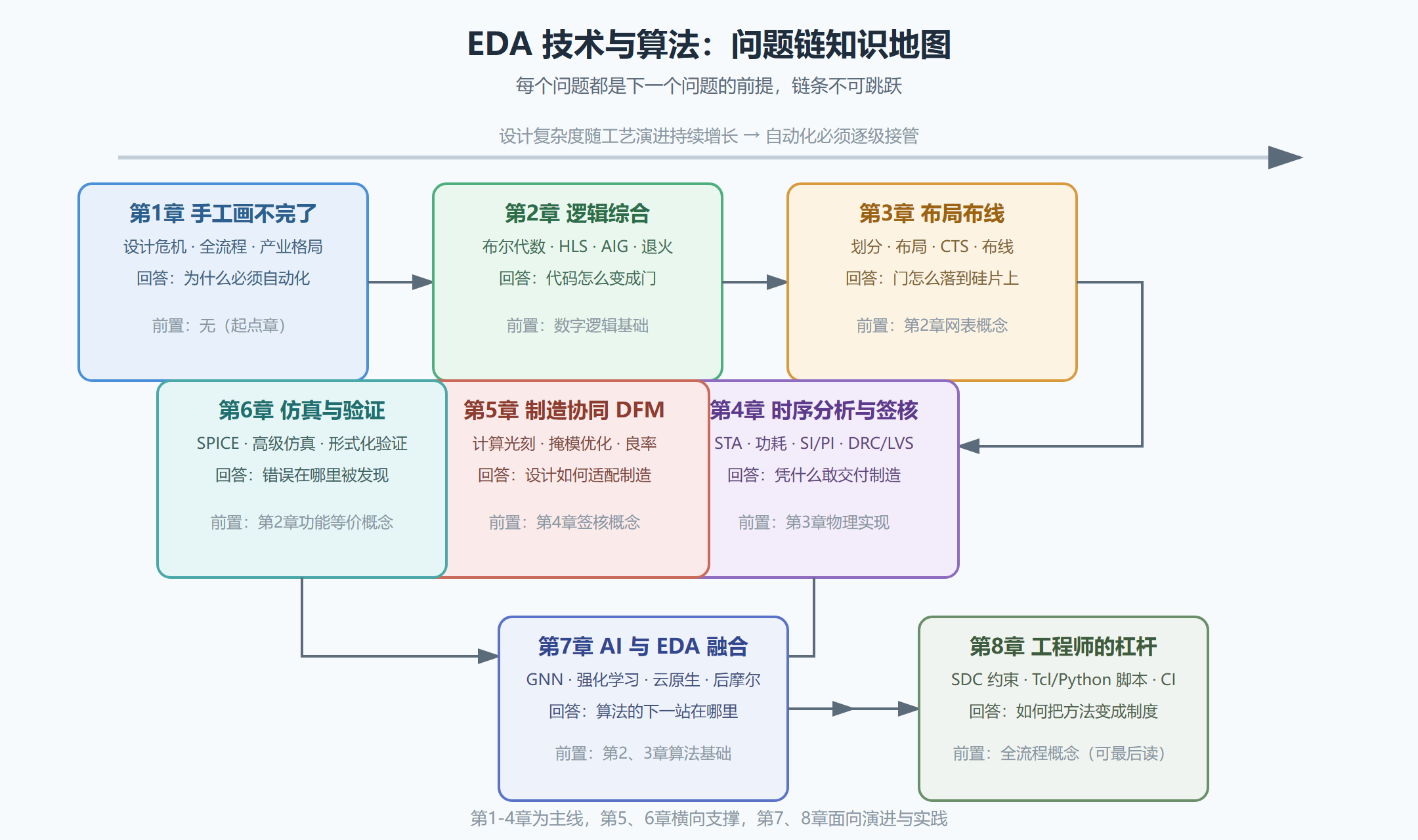

我们正站在一个奇特的认知断层之上——一边是肉眼可见的硅基奇迹：折叠屏手机在掌心徐徐展开，自动驾驶汽车在暴雨中毫秒级避让，量子处理器在超低温下悄然编织纠缠态；另一边，却是几乎无人注目的沉默领域：一串串逻辑方程在内存中奔涌，数以亿计的晶体管布局在虚拟空间反复坍缩又重构，时序路径在纳秒尺度上被千次验证、万次修正。这无声的战场，没有硝烟，却决定着所有硬件创新的生死边界；它不生产芯片，却比光刻机更早定义芯片的极限。它，就是电子设计自动化（EDA）——数字世界最底层、最精密、也最被低估的“元工具”。

倘若将现代集成电路比作一座摩天巨构，那么晶体管是砖石，互连是钢筋，光刻是施工机械，而EDA，则是那套贯穿始终的全生命周期智能建造蓝图系统：它始于建筑师在脑中勾勒功能轮廓的刹那，成于结构工程师用非线性方程校验风荷载的深夜，终于施工监理在显微镜下确认最后一道金属线宽误差小于3纳米的签字。它不是辅助工具，而是设计本身的数学具身化，是物理定律、计算理论与工程直觉三重奏的指挥棒。

一、核心定位：从“画图软件”到“硅基认知引擎”

长久以来，EDA被误读为CAD（计算机辅助设计）在电子领域的平移——一种提升绘图效率的“高级画笔”。这种认知偏差，恰如将牛顿《自然哲学的数学原理》视为一本更精确的测量手册。事实截然相反：EDA的本质，是一场持续半个世纪的“可计算性革命”在硬件设计领域的深度爆发。 它将原本依赖人类经验直觉的、类比式的设计过程，系统性地转化为可建模、可推演、可优化、可验证的数学问题簇。

其核心定位，早已超越“自动化”，升维为硅基系统的认知引擎（Silicon Cognition Engine）。这一引擎具备三大不可替代性：

• 抽象跃迁能力：它横跨七个数量级的尺度鸿沟——从行为级（C++描述的算法意图），经RTL（寄存器传输级）建模，至门级网表、版图几何、器件物理参数，最终锚定在薛定谔方程支配的载流子输运层面。每一次向下映射，都是对复杂性的一次勇敢折叠；每一次向上综合，都是对语义的一次精准提纯。这种多层级、保语义的抽象转换能力，在整个工程科学中独树一帜。

• 约束求解中枢：芯片设计本质是高维约束满足问题（Constraint Satisfaction Problem, CSP）。时序要求（t_{co} + t_{pd} + t_{su} \leq T_{clk}）、功耗预算（P_{dynamic} = \alpha C V_{dd}^2 f）、面积限制、信号完整性（SI）、电源完整性（PI）、热分布、制造变异（Process Variation）……数十类相互耦合、非线性、甚至存在根本性冲突的约束，在EDA引擎中被统一编码为数学目标函数与约束集。它不是寻找“一个解”，而是在混沌边缘，以亚秒级响应，动态生成帕累托最优解集（Pareto-optimal front）——那里没有完美，只有权衡的艺术。

• 制造—设计闭环的神经突触：传统设计流程是单向瀑布：设计→制造→测试→失败→返工。而现代EDA已进化为DFM（Design for Manufacturability）与DFT（Design for Test）的神经中枢。它内嵌工艺角（Corner）模型、光刻邻近效应（OPC）补偿库、化学机械抛光（CMP）填充算法，甚至能预测10纳米以下节点中原子级缺陷对良率的影响概率。设计不再止步于“能工作”，而必须回答：“在晶圆厂的真实产线上，它能否以99.999%的良率稳定量产？” 这一闭环，使EDA从设计终端，跃升为连接实验室创意与晶圆厂现实的唯一可信接口。

图：EDA作为“硅基认知引擎”的核心闭环架构。它不再是线性流水线，而是以制造反馈与AI驱动为双螺旋，实现设计空间的自主探索与收敛。红色箭头代表制造约束的强反馈，蓝色箭头代表AI对各环节的智能增强。

二、战略意义：数字主权的终极算力基石

当全球半导体产业的地缘政治裂痕日益加深，“EDA自主可控”已远非技术议题，而成为国家数字主权的基石性能力。其战略意义，在三个维度上呈现出前所未有的刚性：

第一，它是“设计自由”的守门人。 没有EDA，再先进的制程也无法被有效利用。美国商务部2022年对特定EDA工具的出口管制，精准卡住了先进AI芯片设计的咽喉——并非禁止购买光刻机，而是让设计者“看不见”3纳米工艺下晶体管的电学行为。这揭示了一个残酷真相：在尖端领域，EDA即设计权，设计权即创新权。 一个无法自主迭代EDA算法的国家，其芯片产业永远停留在“代工思维”，而非“定义思维”。

第二，它是“摩尔定律续命”的核心杠杆。 当晶体管微缩逼近物理极限，单纯依靠制程进步带来的性能增益已趋饱和。国际器件与系统路线图（IRDS）明确指出：未来十年，70%以上的系统级性能提升将来自“设计-工艺协同优化”（DTCO）与“系统级协同优化”（STCO），而这两大范式的落地，完全依赖EDA工具链对异构集成（Chiplet）、新型器件（CFET、TFET）、存内计算（PIM）等前沿架构的建模、综合与验证能力。EDA，是摩尔定律在物理失效后，借由算法智慧实现的“第二曲线”。

第三，它是“系统复杂性爆炸”的唯一解药。 一颗高端SoC如今集成超百亿晶体管，其功能模块涵盖CPU、GPU、NPU、ISP、基带、安全单元……软件栈跨越固件、驱动、OS、中间件、应用。传统人工设计已彻底失能。EDA提供的形式化验证（Formal Verification） 技术，能穷尽证明某段RTL代码在所有输入组合下均满足时序与功能属性；其硬件加速仿真（Emulation） 平台，可在设计早期以接近实时的速度运行完整操作系统。没有这些，所谓“系统级芯片”，不过是纸上谈兵的空中楼阁。

三、发展脉络：从“规则驱动”到“数据—知识双驱动”的范式迁移

回望EDA五十年，其演进绝非平滑渐进，而是三次深刻的范式跃迁：

第一阶段（1970s–1990s）：规则驱动的“数字化工匠”时代。 以Calma、Applicon为代表的第一代工具，核心是将手工绘图数字化。随后，Synopsys开创逻辑综合（Logic Synthesis），将RTL代码自动映射为门级网表，其算法本质是基于布尔代数与工艺库的规则匹配与局部优化。此时的EDA，如同一位技艺精湛但经验固化的大师傅，严格遵循预设的“工艺菜谱”，对新菜式（如低功耗设计）束手无策。

第二阶段（2000s–2010s）：物理感知的“全栈建模”时代。 随着深亚微米效应（互连线延迟主导、串扰、IR Drop）凸显，EDA必须将物理实现（Physical Design）与逻辑设计深度耦合。Cadence的Innovus、Synopsys的IC Compiler等平台崛起，引入寄生参数提取（PEX）、静态时序分析（STA）、信号完整性分析（SI） 等模块。关键突破在于：物理效应被首次系统性地建模为可计算的数学对象。此时的EDA，已进化为一位精通材料学、电磁学与电路理论的“全栈工程师”，但其决策仍高度依赖工程师设定的权重与策略。

第三阶段（2020s–至今）：数据—知识双驱动的“认知增强”时代。 这是当前正在发生的静默革命。一方面，数据驱动：海量历史设计数据、晶圆厂实测良率数据、失效分析（FA）报告，正被构建成EDA专属的“设计知识图谱”。机器学习模型（如图神经网络GNN用于布局预测、强化学习RL用于布线策略）不再替代工程师，而是作为“超级副驾驶”，在数百万候选方案中，瞬间识别出人类经验难以察觉的优化窗口。另一方面，知识驱动：形式化方法（Formal Methods）从学术象牙塔走向工业核心，TCL脚本被更强大的DSL（Domain-Specific Language）取代，设计意图（Intent）本身成为可编程、可验证的一等公民。此时的EDA，正蜕变为一个具备自我反思、持续学习、意图理解能力的“认知增强体”。

这一迁移，绝非简单叠加AI模块。它意味着：算法的目标函数，正从单一的“最小面积”或“最快时序”，转向多目标、不确定性感知、可解释性保障的复合价值函数。例如，一个AI驱动的布局工具，不仅输出坐标，还需同步生成一份“可解释性报告”：为何此区域密度更高？其对后续光刻工艺变异的敏感度如何？若某条关键路径未达标，推荐的三套修复方案分别牺牲了多少功耗与面积？——这已是工程智能的雏形。

四、关键挑战：在混沌边缘构筑确定性的高墙

通往下一代EDA的道路，并非坦途。几座险峰横亘眼前，它们共同定义了当前技术边界的“混沌边缘”：

挑战一：多物理场耦合的“诅咒”

在3纳米及以下节点，晶体管已不再是理想开关。量子隧穿电流、原子级界面态、自热效应（Self-heating）、应力迁移（Stress Migration）……这些效应彼此缠绕，形成一个高维非线性动力系统。现有EDA工具对单一场（如电学、热学）的仿真已趋成熟，但对电-热-力-光（E-T-M-O）全耦合瞬态仿真，仍面临计算复杂度爆炸（O(N^3)甚至更高）与模型精度失配的双重困境。一个典型场景：AI芯片在峰值负载下，局部热点温度飙升，导致载流子迁移率下降，进而引发时序违例；而该温度升高又受封装散热结构、PCB铜箔分布、甚至机箱风道的全局影响。如何构建一个既足够快（小时级）、又足够准（<5%误差）的“全系统数字孪生体”？这是悬在所有高性能芯片头顶的达摩克利斯之剑。

挑战二：验证的“无限性深渊”

功能验证已占据整个芯片开发周期的70%以上。面对百亿门级设计，穷举测试（Exhaustive Simulation）在宇宙年龄尺度内亦无法完成。形式验证虽能提供数学保证，但其状态空间爆炸问题（State Explosion Problem）使其对大型数据通路或复杂控制逻辑仍显乏力。更严峻的是，安全验证（Security Verification） 的兴起——如何形式化证明一颗芯片免疫于侧信道攻击（Side-channel Attack）、硬件木马（Hardware Trojan）或故障注入（Fault Injection）？这要求EDA不仅要理解“它做什么”，更要理解“它可能被怎样恶意利用”。这已超出传统EDA的数学疆域，亟需密码学、博弈论与硬件安全的新融合。

挑战三：AI的“黑箱性”与工程可信鸿沟

当深度学习模型被用于预测布线拥塞或优化功耗，一个根本性质疑浮现：工程师能否信任一个无法解释其决策逻辑的“AI同事”？在航天、医疗、车规等高可靠领域，可解释AI（XAI）与可验证AI（V&V for AI） 不再是锦上添花，而是准入门槛。如何为AI模型生成形式化规范（如“该布局预测模型在任何输入下，其拥塞预测误差均不超过15%”），并用数学方法证明其满足？这需要将AI本身纳入EDA的验证范畴，形成“AI in EDA”与“AI for EDA”的双向闭环。

挑战四：人才结构的“断裂带”

最隐蔽却最致命的挑战，在于人才。顶尖EDA研发者，需同时精通：

• 数学（凸优化、随机过程、图论、形式逻辑）；

• 计算机科学（编译原理、算法设计、高性能计算、分布式系统）；

• 微电子物理（半导体器件物理、工艺集成、可靠性模型）；

• 工程实践（芯片设计流程、制造工艺、测试方法）。

这样“四维交叉”的人才，全球存量不足万人。高校课程体系仍按学科壁垒分割，企业内部“算法工程师”与“应用工程师”常如隔山相望。填补这条断裂带，比攻克某个具体算法更需战略耐心与教育重构。

五、未来趋势：迈向“自主设计代理”与“开放协同生态”

眺望未来十年，EDA的演进将沿着两条主轴奔涌，并最终交汇于一个新范式：

主线一：从“工具”到“自主设计代理”（Autonomous Design Agent）

未来的EDA，将不再是被动响应指令的软件，而是具备目标分解、任务规划、自主执行与在线学习能力的智能体。设想这样一个场景：工程师仅输入高层意图——“设计一颗面向AR眼镜的低功耗视觉处理器，峰值算力50 TOPS，功耗<1W，支持瞳孔追踪与SLAM算法硬件加速”。自主设计代理随即启动：

1. 自动解析算法特征，生成定制化NPU微架构；

2. 调用工艺模型库，评估FinFET vs. GAA器件的能效比；

3. 在云端分布式集群中，并行探索百万种Chiplet互连拓扑；

4. 实时接入晶圆厂实时良率数据库，动态调整设计裕量；

5. 生成全套设计文档、验证计划与DFM报告，并通过自然语言交互，向工程师解释关键决策依据。

这并非科幻。Synopsys的DSO.ai、Cadence的Cerebrus，已在此方向迈出坚实步伐。其背后，是强化学习、大语言模型（LLM）与EDA专用知识图谱的深度融合。

主线二：从“封闭套件”到“开放协同生态”

长期被巨头垄断的EDA市场，正迎来开源力量的破壁。OpenROAD项目已实现从RTL到GDSII的全流程开源；SkyWater 130nm PDK的开放，让全球高校与初创公司得以零成本开展流片验证；RISC-V生态的爆发，则为开源EDA提供了天然的“参考架构”。未来，我们将看到：

• 模块化EDA：逻辑综合、布局布线、时序分析等核心引擎，将以标准化API（如IEEE 1801 UPF for Power）解耦，允许用户混合搭配商业与开源组件；

• 云原生EDA：计算密集型任务（如全芯片EM仿真）在云端弹性伸缩，设计数据与IP以零信任架构加密流转；

• 社区驱动创新：GitHub上，一个学生提交的新型时钟树综合启发式算法，经社区验证后，被主流工具采纳为默认选项——创新的毛细血管，正从巨头实验室，延伸至全球每一个角落。

六、结语：在比特与原子之间，书写人类理性的新诗篇

EDA技术与算法，终究不是冰冷的代码与公式。它是人类试图用有限理性，去驯服无限复杂性的悲壮史诗；是我们在比特的纯粹逻辑与原子的混沌物理之间，架起的一座颤巍巍却无比坚韧的桥梁。

当我们凝视一块指甲盖大小的芯片，其中奔涌着人类迄今最精密的集体智慧——它凝结了数学家对抽象结构的洞察，物理学家对微观世界的敬畏，计算机科学家对计算极限的挑战，以及无数工程师在无数个深夜里，对一个时序违例、一处天线效应、一次良率波动的执着叩问。EDA，正是这场宏大叩问所催生的最精妙回响。

因此，研习EDA，绝非只为掌握一套工具。它是进入数字文明核心语法的必经之门；是理解“我们如何造物”这一根本命题的思想实验；更是在人工智能重塑一切的时代，坚守人类工程理性与可验证性底线的精神堡垒。

前方的路，依然崎岖。但请相信：每一次对多物理场耦合模型的艰难求解，每一次对形式验证状态空间的勇敢探索，每一次开源社区中一行代码的提交，都在为这座桥梁增添一粒沙、一块砖、一道光。

因为真正的未来，不属于那些只仰望星空的人，而属于那些俯身于比特与原子之间，在混沌边缘，以算法为笔，以数学为墨，持续书写人类理性新诗篇的人。

他们，是数字时代的真正诗人。
