7.1 机器学习驱动的 EDA：落点与判断
7.1 机器学习驱动的 EDA：落点与判断
本节摘要：机器学习进入 EDA 十余年，产线上真正落地的模式只有三类：用预测模型替代昂贵的试跑、用强化学习替代人工调参的搜索策略、用生成模型辅助 RTL 编写。本节逐类拆解代表工作（含 2021 年《自然》强化学习布局的机制与争议），给出"落点地图"与价值判断的三个问题。读完你能对新工具做出专业判断，而不是跟着宣传走。
为什么 EDA 会向 ML 开门
前六章的算法有一个昂贵的共同结构：搜索靠试。综合的优化策略组合、布局的迭代参数、时序修复的动作序列，都靠"跑一遍看结果再调整"，一次物理实现全程要跑几百上千次工具调用。机器学习瞄准的正是这个结构：把"跑了才知道"变成"预测出来再跑"——历史设计数据里蕴藏着"什么参数组合会出什么结果"的模式，模型学走这些模式后，搜索空间被剪到原来的几十分之一。EDA 因此是 ML 的理想客户：信号规整（网表、几何、表格数据结构清晰）、试错昂贵（一次全流程几天）、数据积累丰厚（大厂数十年的设计档案）。但 EDA 也是 ML 的苛刻客户：错误零容忍（签核数字要能追责）、分布不稳定（换一个设计域数据分布就变）、可解释性刚需（工程师要接受"为什么这么摆"的理由）。
落点一：预测模型替代试跑
这是最成熟的一类。布线拥塞预测：布局早期就要知道"这个摆法后面布线会不会堵"，传统做法是跑一次全局布线估计（小时级）；图神经网络（GNN）把网表与布局图喂进去，秒级输出拥塞热图，准确率足以筛掉大半坏方案——剩下少数候选才跑真布线。综合后时序预测：综合策略（约几十个可调参数的组合）对最终时序的影响，传统靠布局布线全流程验证；回归模型从综合网表的特征（深度、扇出分布、路径结构）直接预测 WNS，参数寻优从"每次全流程"降到"每次模型推理"。SPICE 收敛参数预测：仿真器的步长与容差设置由模型推荐，避免保守设置浪费算力、激进设置不收敛。这一类的共同配方在支柱页已总结：可预测的信号、昂贵的试错、充足的同类数据。三者缺一，模型就是玩具。
落点二：强化学习改写搜索策略
2021 年谷歌团队发表于《自然》的芯片布局工作（训练一个强化学习智能体摆放宏单元，6 小时内产出与人类工程师数周工作相当甚至更优的布局）是这一类的标志性事件，也是争议中心。机制值得拆开看：状态是当前已放置的宏单元与标准单元的嵌入表示（网表图加部分布局），动作是选择下一个宏单元的落点（离散化网格），奖励是完成放置后的代理代价（线长、拥塞、密度、时序的加权）。智能体在自家历史设计上训练后，对新设计直接推理出放置策略。它真正的价值不在"比人强"，而在探索速度：一个新设计的布局方案空间，人工评估几个、RL 能评估上百个，把"设计空间探索"从月级压到天级。
争议同样有教学价值。后续复现研究（2023 年 Ishigaki 等人的评测）指出：与随机放置和标准工具对比时，优势数据对预训练数据的选择敏感，"超过人类"的声明需要在公平基线下重估——论文作者团队也回应了评测口径的分歧。这场争论的结论不是"RL 没用"，而是评测基准与公平基线在 ML-EDA 领域还没有共识，读任何"超越人类"的声明都要先查对比基线。商业工具的同类落地（如 Cadence Cerebrus、Synopsys DSO.ai 一类的设计空间优化产品）采取的是更稳妥的形态：RL 或贝叶斯优化在工具参数与流程策略空间上搜索，底层算法仍是前六章的经典引擎——学习层管策略，引擎层管执行，出错可回退。
判断 ML-EDA 工具价值的三个问题（实操版） 问题一 替代什么成本? 预测类: 省的是试跑工时与算力 → 收益 = 试跑次数 乘 单次成本 策略类: 省的是人工调参 → 收益 = 方案数增量 乘 每方案人工 生成类: 省的是写代码时间 → 但验证成本没省, 总账要合并算 问题二 数据与泛化? 训练数据是同产品历史? 跨工艺节点还灵? 跨设计域(手机 SoC 到 AI 芯片)还灵? 厂商话术里的 "自适应学习" 要追一句: 自适应的样本量是多少 问题三 谁兜底? 预测错了有没有传统流程回退? 签核数字还是不是传统引擎出? 红线: 学习模型可以直接探索, 但不得直接出签核结论
落点三：生成模型写 RTL 与验证的未解难题
大语言模型掀起的第三波是 RTL 代码生成：给定自然语言或伪代码描述，模型生成 Verilog。基准测试（如 VerilogEval 一类）上的通过率逐年在涨，工业试点集中在两类低风险场景：测试激励生成（写 testbench，错了容易发现）与文档注释生成（无风险）。核心矛盾在验证负担：生成的 RTL 必须经过与人工代码完全相同的验证流程，而验证恰是最贵的环节——生成提速十倍、验证不变，总周期未必缩短。第 6 章的形式化方法因此被寄予厚望：若属性证明能自动兜住生成代码的功能正确性，生成才有规模化的价值。这个闭环（生成、证明、修正）目前还在学术原型阶段。判断这类工具时记得第 6 章的语法："跑过没问题"不等于"证明没问题"，生成的代码尤其如此。
给工程师的行动清单
把判断框架落成日常动作。第一，分清工具的两种身份：探索器（错了重来，风险低，可以大胆试）与签核器（结论进交付物，要求可追责，默认不信任 ML）——工具商往往故意模糊这条线。第二，算总账不算局部账：某环节提速十倍，若上下游环节（验证、签核、数据准备）不变，项目周期改善通常不到两成；反之，验证缺口学习这类"攻最贵环节"的工具，哪怕只提速三成，总账也更可观。第三，盯住数据飞轮的归属：工具在学习你的设计数据时，谁拥有模型、换厂商时数据能不能带走——这决定了五年后你是工具的主人还是俘虏。本章剩下两节分别展开平台与对象的变化，判断框架一路通用。

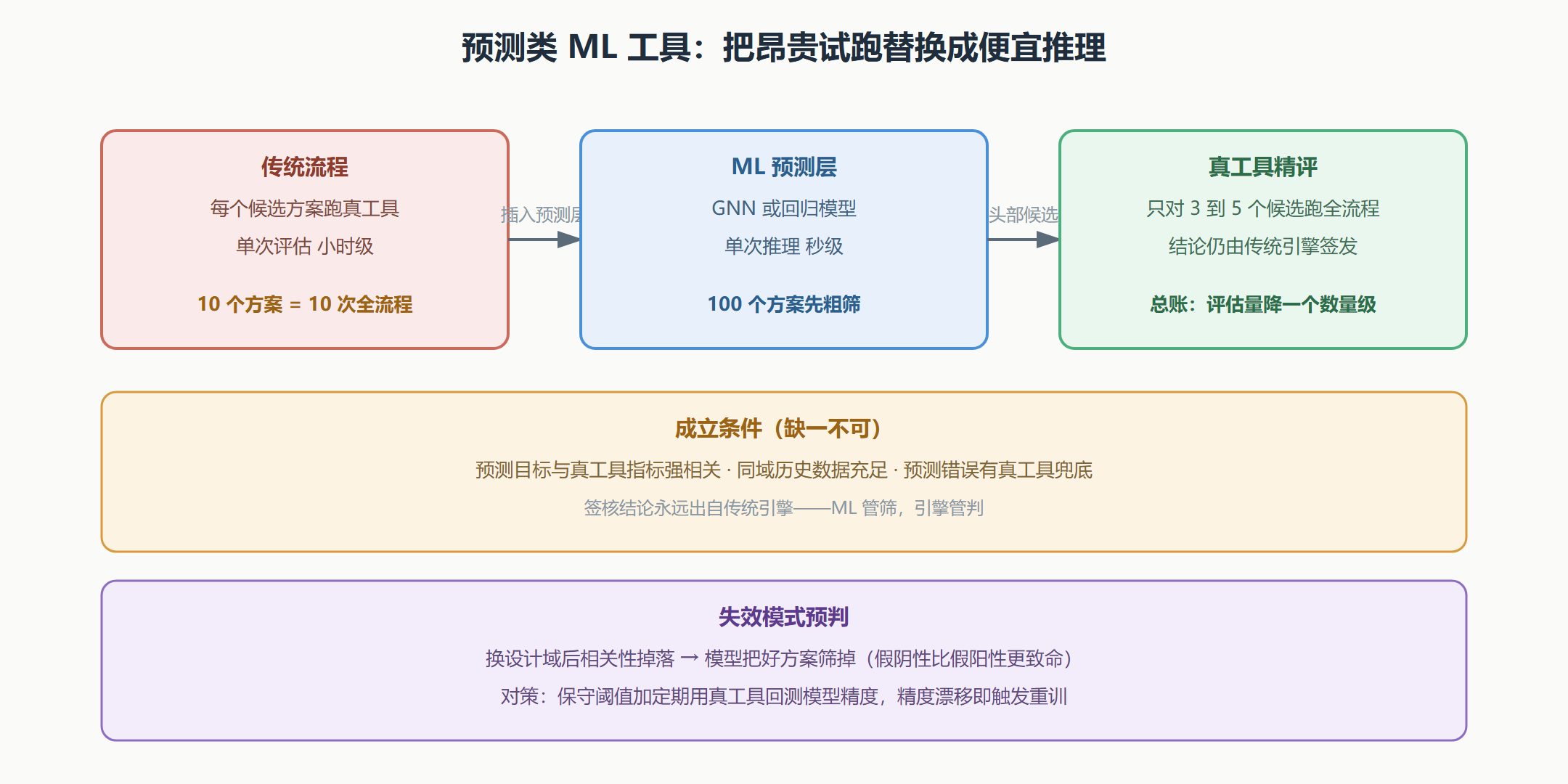

图：预测类工具的流程替换结构
本节要点回顾
- EDA 是 ML 的理想与苛刻客户：信号规整、试错贵、数据厚，但零容忍、分布漂移、要可解释。
- 三类落点：预测替代试跑（最成熟）、强化学习改搜索策略（标志性争议）、生成模型写 RTL（验证负担未解）。
- RL 布局的真实价值：设计空间探索提速，"超越人类"的声明要先查公平基线。
- 商业稳妥形态：学习层管策略、经典引擎管执行、出错可回退——副驾驶而非司机。
- 验证是生成类工具的总闸：生成提速而验证不变，总周期未必缩短。
- 行动三问：分清探索与签核身份、算总账、盯数据归属——对任何新工具通用。
