2.1 SOI 平台与硅的光学性质

SOI(Silicon-on-Insulator,绝缘体上硅):由"顶层单晶硅 + 埋氧层(BOX)+ 硅衬底"构成的三明治晶圆,是硅光子的标准地基。顶层硅折射率约 3.48,埋氧折射率约 1.44,两者之差约 2.0——这个巨大的折射率对比,是一切硅光器件能把光锁进亚微米尺度的物理前提。

本章筑基从材料开始,因为波导、调制器、探测器的每一个设计决策,最终都会追溯到材料的某项属性。本节先解剖 SOI 晶圆的横截面,再逐一给出硅的关键光学常数,最后说明为什么行业标准选择了 220 纳米这个顶层硅厚度。

一、解剖一片 SOI 晶圆

拿一片标准硅光晶圆切开看,从上到下是三层。顶层硅:厚度约 220 纳米,是所有光波导与光子器件的生长之地,晶体质量与电子级硅一致;埋氧层(BOX):厚度约 2 微米的二氧化硅,光学上扮演"下包层"角色,把光场与下方硅衬底隔离开——这一点至关重要,因为如果光场泄漏进衬底,就会遇到衬底中的缺陷与自由载流子,损耗急剧上升;硅衬底:几百微米厚,机械支撑用,不参与光学。

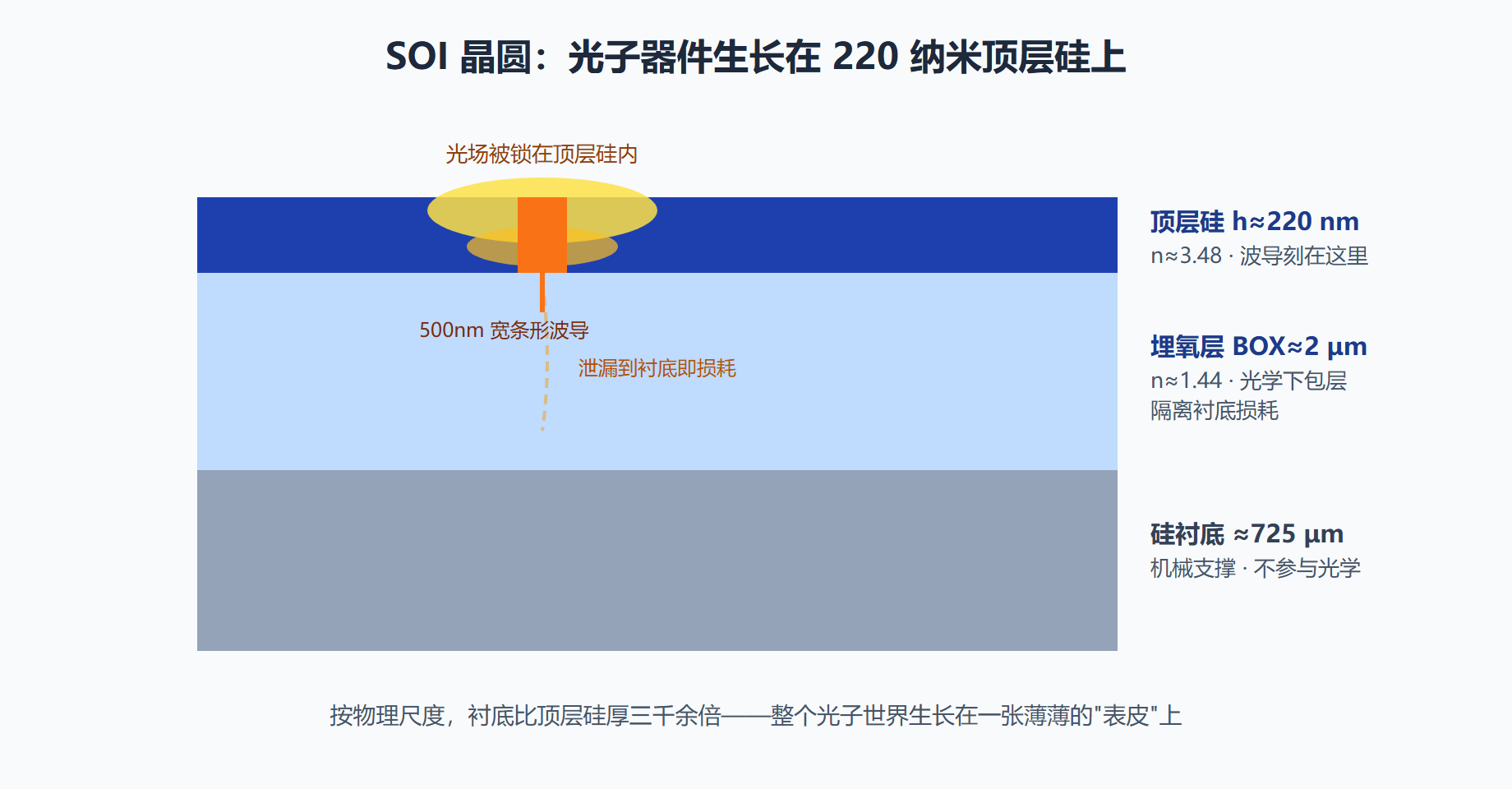

图:SOI 晶圆三层结构与光场约束

图:SOI 晶圆三层结构与光场约束

为什么埋氧层要做 2 微米这么厚?因为光场虽然被约束在硅芯内,但仍有少部分能量以"倏逝场"的形式延伸到波导之外(2.2 节会看到它的形状)。倏逝场向下穿透的深度约为微米级,埋氧层必须厚于这个深度,才能保证光场到达硅衬底前已衰减到可忽略,否则衬底泄漏损耗会让波导性能雪崩。2 微米是学界与产业共同踩出来的经验值。

二、硅的关键光学常数

把硅光子设计中最常用的材料常数列成一张速查表,这张表值得存进脑子——全书后面章节会反复引用。

参数 数值 设计含义
折射率 n(1550 nm) 约 3.48 与包层对比度约 2.0,强约束
二氧化硅折射率 约 1.44 包层/埋氧基准
透明窗口 约 1.2 至 8 μm 覆盖 1310/1550 nm 通信波段
体吸收(1550 nm) 低于 0.1 dB/cm 纯硅本体几乎不损耗
热光系数 dn/dT 约 1.86×10⁻⁴ /K 热光调谐的物理基础
带隙 约 1.1 eV(间接) 1550 nm 光子能量 0.8 eV,硅"看不见"它

表格里最后两行值得展开。热光系数意味着温度每升 1 摄氏度,硅折射率涨约十万分之二——听起来微不足道,但对第 4 章的微环谐振器而言,谐振波长会以约 80 pm/K 的速度漂移,足以把一个信道推出通信栅格。这个"微小"参数因此成了硅光子热管理的核心议题。带隙那行则解释了一件反直觉的事:1550 纳米的光子能量只有 0.8 eV,低于硅带隙 1.1 eV,所以硅对通信光几乎完全透明——这既是波导低损耗的福,也是"硅做不了通信波段探测器"的祸(3.4 节的主角锗就是为了补这个洞)。

三、220 纳米从何而来

顶层硅厚度 220 纳米是当今事实标准,但它是怎么选定的?这是材料参数与器件物理联手的经典案例。厚一些(比如 300 纳米),波导对光场垂直方向的约束更强、对刻蚀偏差不敏感,但条形波导的模场会更"胖",与光纤的模场匹配更难,且高阶模式更难截断;薄一些(比如 150 纳米),单模窗口宽、器件更小,但波导对侧壁粗糙度更敏感,散射损耗上升,且与光纤的模场差距进一步拉大。220 纳米是各代工厂在单模行为、损耗、耦合效率、工艺鲁棒性之间折中的产物——先由早期学术平台(如欧洲 ePIXfab)确立,后经 GlobalFoundries、TSMC、AMF 等商业平台沿用,最终形成"设计一次、处处可流"的事实标准。

这个标准化的价值怎么强调都不过分:正因为大家都用 220 纳米,一个研究组发表的器件几何参数可以直接被另一个平台复现,PDK 之间的迁移成本被压到最低。硅光子能形成全球协作的开发生态,220 纳米这层"表皮"上的统一是隐形功臣。

四、材料的另一面:锗与氮化硅

真实硅光芯片很少只有硅一种材料。通过外延生长在硅上,负责 1310/1550 纳米的光吸收(探测器)任务,带隙 0.67 eV 对应截止波长 1850 纳米,恰好把两个通信波段都"看得见";氮化硅常作为第二波导层叠在硅器件之上,损耗可低至 0.1 dB/cm 以下,用于低损耗延迟线、滤波器和生物传感。它们与硅的关系不是竞争而是分工——硅负责"动的"(调制、开关),锗负责"看的"(探测),氮化硅负责"存的"(低损耗传输)。一个完整的硅光芯片,是这三种材料各司其职的合奏。

五、材料参数如何传导成器件指标:一条完整的链

材料参数从不直接出现在产品规格表里,但每一条规格背后都有它们的影子。跟一条完整的传导链看:顶层硅厚度偏差(材料)→ 波导有效折射率漂移(器件)→ 微环谐振波长漂移(模块)→ 需要的热调补偿功率(系统能耗)。粗算数量级:厚度偏差 5 纳米引起折射率变化约 0.01,微环谐振漂移约 1 纳米量级,补偿它需要每环毫瓦级的持续加热功率——一个八环系统就是十几毫瓦的"材料税"。

理解这条链的价值在于定位问题。当一颗芯片的信道功率异常,可能的原因分布在链条每一环:晶圆批次厚度漂了?刻蚀尺寸偏了?热调功率不够?探测器响应度打折?——工程师的排错过程就是沿链排查的过程。第 5 章的工艺统计与 PDK 角点机制,本质上就是把这条链的每一环参数化、可追溯化。

给学习者一个建议:把 2.1 节速查表里的每一个参数,都在后续章节找到它的"下游器件指标"(热光系数→微环漂移与热调器;带隙→探测器材料选择;折射率→单模窗口与弯曲半径),亲手画一张传导图。这张图在你脑子里成形的那天,硅光子的器件设计就从"记参数"变成了"推参数"。

六、一片晶圆的旅程:从砂子到光子芯片的物理底账

补一条材料链的全景,让"平台"两个字有画面。石英砂还原成冶金级硅、再提纯到电子级的高纯多晶、拉成单晶锭、切片抛光——这是硅衬底的来路;SOI 更进一步:用离子注入加键合的智能剥离工艺,在衬底上做出那层 220 纳米的单晶薄膜与 2 微米埋氧,一片合格的 SOI 晶圆凝聚的工序不比其上的芯片少。晶圆厂的良率从切片那刻就开始累积:顶层厚度均匀性、埋氧针孔密度、表面微粒数,每一项都在为几年后某颗芯片的某个谐振波长负责。

理解材料链的纵深,还有一层产业意义:SOI 是硅光子的地基不动产,它的供应格局(少数厂商主导)决定了全行业的产能天花板与议价结构。当需求暴增时,芯片厂可以加班,晶圆厂的扩产周期却以年计——第 7 章讲上游权力集中,物理根源就在这里。材料是慢变量,慢变量决定行业的长期形态;这也许是对"硅光子为什么成熟得这么稳、这么慢"最好的注解。

常见问题

为什么不用普通硅片直接刻波导,非要 SOI? 普通硅片没有折射率突变的下包层,光场会扩散进厚厚的衬底里,既无法强约束(弯曲半径得做到毫米级),也会被衬底吸收。SOI 的埋氧层就是那条"光学悬崖",光跨不过去。

SOI 晶圆贵吗? 比普通硅片贵,但摊到芯片上占比不高。300 毫米 SOI 晶圆价格约为普通硅片的两到三倍,单颗光子芯片的衬底成本仍在几美元级,与封装耦合成本相比是小头。
