2.2 模式与单模条件

2.2 模式与单模条件

模式（Mode）：光在波导横截面上允许存在的、离散且稳定的电场分布。波导就像一根只有有限个"车道"的光之管道，每一车道是一个模式。多车道并行必然堵车（模间色散），所以通信波导的铁律是单模——只留一条车道。

上一节给了光一个家（SOI 平台），本节回答住家规则：光进了一根 500 纳米宽的硅条之后，以什么姿态存在？为什么工程师开口闭口都是 TE0、TE1？以及那个经典面试题——怎么保证波导只传一个模式？这些概念是理解分束器、调制器、微环等一切后续器件的语法。

一、什么是模式：光的三条纪律

用几何光学想象"光在管子里走直线反射前进"，在几百纳米尺度上已经完全失效——波导宽度远小于自由空间波长 1550 纳米，波动光学接管一切。严格地说，模式是麦克斯韦方程组在波导截面边界条件下的一组本征解：每个解对应一个特定的横向场分布和一个传播常数 β。打个比方，吉他弦只能以特定频率振动（基频、二次谐波……），波导里的光也只能以特定场形传播——这些"允许的姿态"就是模式。

硅波导领域只关心两类模式。TE 模（横电）：电场主要平行于芯片表面振动；TM 模（横磁）：电场主要垂直于表面。500×220 纳米的条形波导里，TE0（TE 基模）能量最集中、传播损耗最低，是默认的工作模式；TM0 与各高阶模（TE1、TE2……）则是需要被压制或刻意利用的对象。约定俗成：除非特别声明，硅光子设计里说的"模式"默认指 TE0。

每个模式有两个关键属性。一是有效折射率 n_eff（等于 β/k0），介于芯层与包层折射率之间，代表该模式"感受到的等效介质"；波导越宽，模场越挤在硅里，n_eff 越接近 3.48，越窄则越接近 1.44。二是模场分布，即能量在空间的分布形状——2.4 节讲耦合时会看到，模场与光纤端面光斑的形状匹配度直接决定耦合损耗。

二、单模条件：为什么是 500 纳米

对给定厚度 220 纳米的 SOI 条形波导，模式数量由宽度决定。定量规律（1550 纳米波长下）：宽度小于约 450 纳米时，波导窄到只容得下 TE0 一种导模；宽度超过约 550 纳米，TE1 开始出现；更宽则 TE2、TM 高阶模依次解禁。450 至 550 纳米就是单模窗口，500 纳米是窗口正中的黄金值。

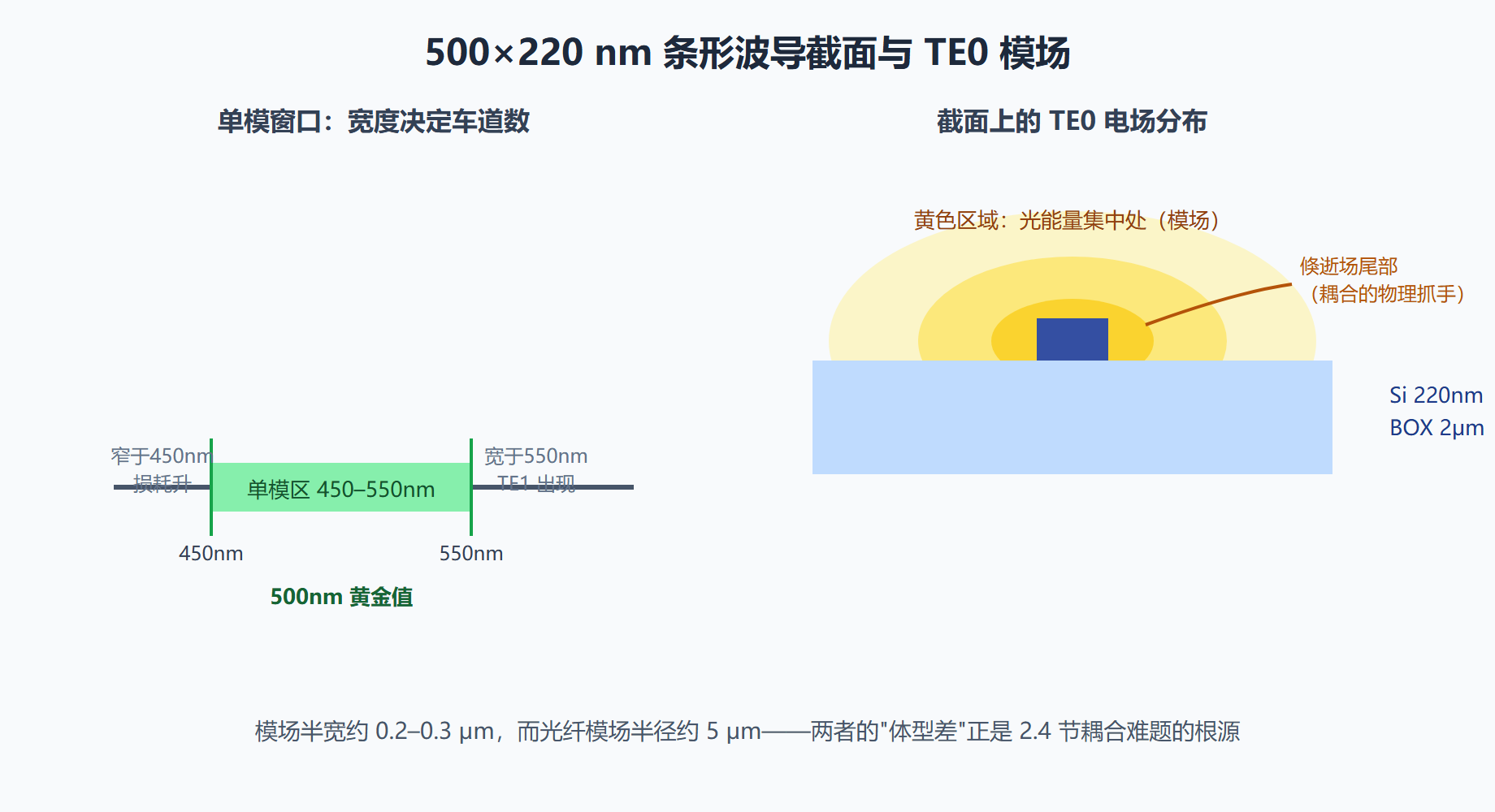

图：条形波导截面与 TE0 模场分布

窗口两侧的代价不对称，值得逐项算清。宽于 550 纳米：TE1 获得导行资格，两种模式传播速度不同，脉冲边走边"分裂"，波形在毫米级长度上就面目全非，通信直接报废。窄于 450 纳米：虽然绝对单模，但模场被过度挤压，电场在侧壁界面的梯度陡增，侧壁粗糙度散射损耗按约三次方关系恶化；同时模场变小，与光纤的失配加剧。所以单模设计从来不是"越细越好"，而是在窗口内兼顾损耗与容差。500 纳米处 TE0 的有效折射率约 2.4，模场既足够贴合，又给光刻工艺留出约正负 20 纳米的宽度容差——恰好是 193 纳米深紫外光刻的常规控制能力。

三、动手验证：单模窗口的直觉计算

严格的单模边界需要求解矢量本征方程，但工程上有一支足够准的半经验公式，可以心算出截止宽度量级。用归一化频率 V（类比光纤的 V number）估算：

# 条形波导 TE1 截止宽度的工程估算（半经验法）
# 适用：SOI 条形波导，h=220nm，lambda=1550nm
import math

n_si, n_box = 3.48, 1.44
h, lam = 220e-9, 1550e-9

# 归一化频率：V = (2*pi/h) * sqrt(n_core^2 - n_clad^2) * (h/2)... 简化为平板近似
V = (2 * math.pi / lam) * (h/2) * math.sqrt(n_si**2 - n_box**2)
# TE_m 截止条件：V = m * pi/2  → 用 V 值换算截止半宽
m_cut = 2 * V / math.pi          # 允许的模式阶数（近似）
w_cut = (m_cut * lam) / (2 * math.sqrt(n_si**2 - n_box**2))
print(f"V = {V:.2f}，允许模式数(含基模) ≈ {m_cut:.1f}")
print(f"TE1 截止宽度估算 ≈ {w_cut*1e9:.0f} nm（实际器件窗口约 550nm，量级吻合）")
​

跑一遍可知 V 值落在单模允许范围的上沿附近，估算出的截止宽度与严格求解的 550 纳米同量级。想更准，就需要第 6 章介绍的模态求解器（FEM/模式匹配）做全矢量计算——但直觉公式给了设计者第一反应能力：拿到任何新平台参数，先心算一下单模窗口，再谈器件。

四、多模是被驯服的工具，不是洪水猛兽

单模是通信波导的铁律，但高阶模在两个场景里是受控使用的工具。其一是模式复用：刻意让 TE0 与 TE1 各携一路独立信号，把单根波导容量翻倍，配合模式复用器/解复用器使用——研究方向，成本敏感场景少用。其二是模式转换器件：利用锥形波导让模式在绝热条件下缓慢变形，模斑转换器（spot size converter）就是代表作，它把片上小模场逐渐"吹"大成接近光纤的大模场，是低损耗端面耦合的核心（下一节详述）。理解模式的"禁用与善用"，才算真正掌握了这个概念。

五、偏振这个麻烦：TE 与 TM 的工程处置

硅波导的横截面上下不对称（220 纳米厚、500 纳米宽），TE 与 TM 的模场形状、有效折射率、损耗因此各不相同——这种双折射在光纤里要 kilometers 才积累起来的相位差，在芯片上几毫米就出现了。对通信这意味着偏振相关的波长漂移与损耗，对传感反而是可利用的灵敏指针。

工程上的处置分三派。绕开派：让光永远只走 TE——端面用保偏光纤、片上偏振旋转器把走错方向的光拽回来，代价是器件与封装复杂度。分而治之派：偏振分束器（把 TE 与 TM 分到两条路径）+ 两套相同的器件 + 偏振合束器，即偏振分集（PD）架构——相干接收的标准做法，代价是器件数量翻倍。利用派：在传感场景里让 TM 模暴露在倏逝场更长的尾巴上（它对表面附着物更敏感），偏振差异成了灵敏度放大器。

初学者最容易踩的坑是把"单模"误解为"无偏振问题"——单模说的是每个偏振方向只剩基模，TE0 与 TM0 同时存在时它们是两个独立的通道，串进来的光不会自己消失。设计光栅耦合器时常说的偏振相关损耗（PDL），就是 TE 与 TM 响应差的具体表现：一维光栅只对 TE 高效，PDL 可以高达十几分贝，偏振分集的二维光栅正是为此而生。

常见问题

为什么 220 纳米厚度的 TM0 模比 TE0 更"胖"、更容易泄漏？ TM 模的电场垂直于界面，在硅/二氧化硅界面上存在不连续，模场天然向上下两侧铺展，倏逝尾巴长。这使 TM 波导的弯曲损耗与衬底泄漏都比 TE 严重，除非刻意设计（如偏振分束器），TM 一般只做配角。

脊波导和条形波导有什么区别？ 条形波导是全刻蚀的完整矩形硅条；脊波导保留一层薄"地板"（部分刻蚀）。脊波导模场更大更对称、与光纤耦合更友好、便于做 PN 结调制器（电极好布），但弯曲损耗大、尺寸也大。工业平台通常两者并存：调制区用脊波导，路由区用条形波导，中间用锥形过渡。
