3.1 光电相互作用机制

3.1 光电相互作用机制

核心结论：硅没有铌酸锂那样的线性电光效应（Pockels 效应），无法直接用电场改变折射率。产业用两个"次优但够用"的效应补位：载流子色散效应（改变自由载流子浓度来改折射率，快，纳秒级以上均可）与热光效应（改变温度来改折射率，慢，微秒级，但稳定省心）。理解这两个效应的物理与数值，就拿到了理解一切硅光调制器件的钥匙。

本章从物理总纲开始。上一章我们把光安顿在了波导里，现在要让电信号"骑"上光波。骑上去的前提是：电场（或电流、温度）能够改变光波的某个属性——相位、幅度或偏振。本节把硅平台的候选物理机制逐一过堂，看它们各自能改什么、改多快、代价是什么。

一、硅的"先天缺陷"：没有线性电光效应

中心反演对称的晶体结构（硅是金刚石结构）注定其没有二阶非线性——也就是说，外加电场不能像在铌酸锂里那样线性地改变折射率。铌酸锂调制器靠 Pockels 效应可以做到几十吉赫兹带宽、亚伏级驱动，这条最优雅的路硅走不了。研究界曾长期尝试给硅"引入"对称破缺（应变、电场取向、叠加铌酸锂薄膜），其中薄膜铌酸锂异质集成路线近年已商用（详见第 7 章展望），但主流硅光产品的调制物理，走的完全是另一条路：不直接改电场改折射率，而是改"材料本身"——往硅里灌载流子或灌热量。

二、载流子色散效应：硅光调制的第一支柱

往硅波导里注入或抽走自由电子与空穴，会改变材料的复折射率 n + jκ——实部 n 变化负责调相位，虚部 κ 变化负责吸收。定量关系由 Soref 与 Bennett 在 1987 年建立的经典经验公式给出（1550 纳米波长）：

Δn = −8.8×10⁻²²·ΔNₑ − 8.5×10⁻¹⁸·(ΔNₕ)⁰·⁸

公式虽小，信息量极大，值得逐项读一遍。第一，负号：载流子越多，折射率越低——往波导里灌载流子等效于让光"跑得更快"；第二，空穴效率远高于电子：同样浓度下空穴对折射率的贡献大几个数量级，所以器件设计偏爱把 P 区放在光场最强的位置；第三，注入的代价：载流子在改变折射率的同时必然带来吸收（Δκ 项），浓度越高吸收越强——折射率调制与吸收损耗是同一枚硬币的两面，这是注入型调制器插损的结构性来源。

这微弱的 Δn（约 10⁻³ 量级）为什么够用？因为第 2 章打的地基：硅波导的模场被压在零点几微米内，光与"被调制的硅区"相互作用极其紧密；再让光在相位区里走上毫米级长度，微小的 Δn 就累积成可观的相位移动 Δφ = (2π/λ)·Δn·L。强约束波导把弱效应放大成了可用的强效应——这正是硅光子"用约束换功能"哲学的最佳注脚。

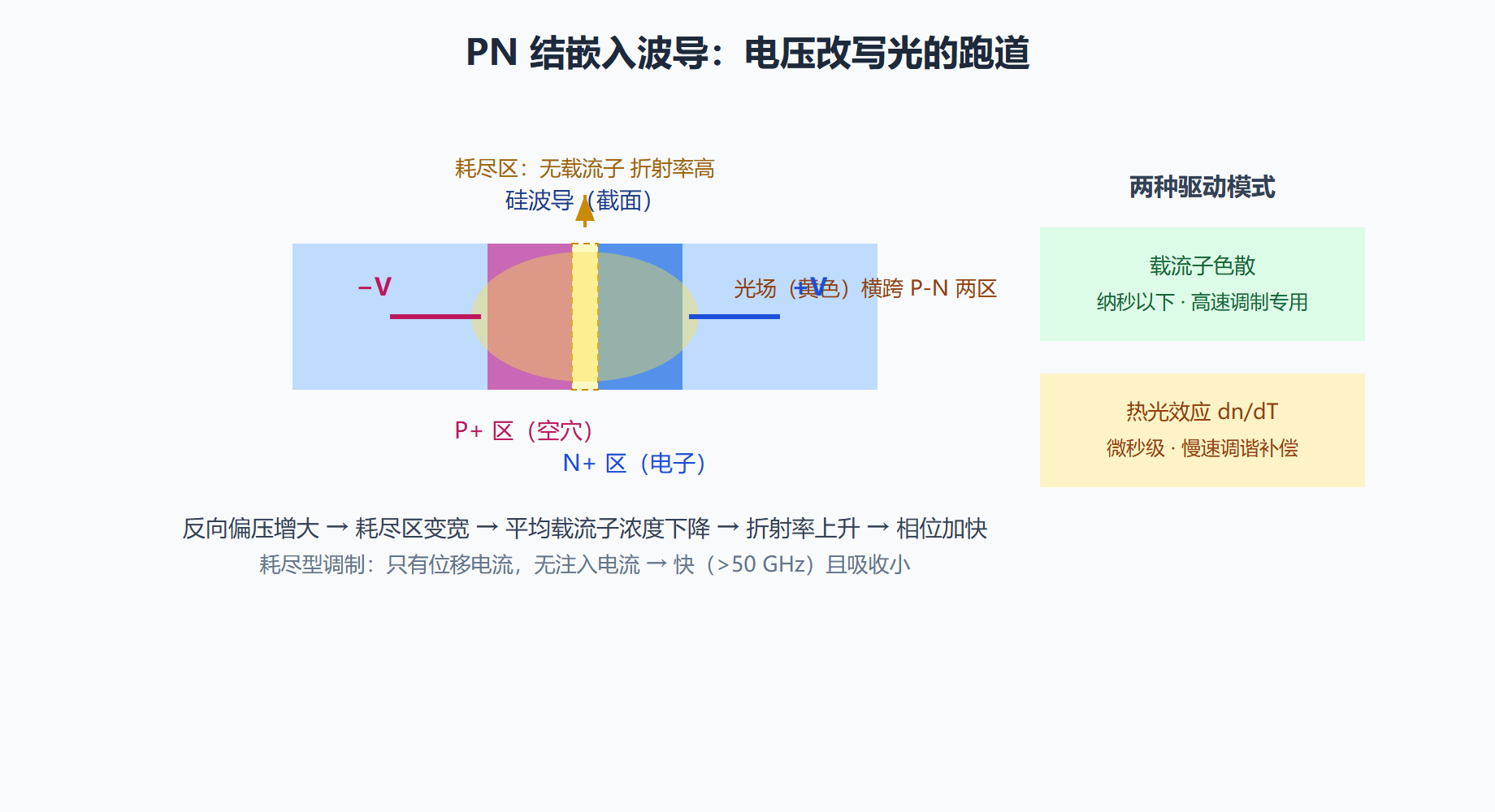

图：PN 结嵌入波导——载流子色散的器件化

三、热光效应：慢但可靠的第二支柱

硅的折射率随温度上升而增大，热光系数 dn/dT ≈ 1.86×10⁻⁴ /K——绝对值不大，但配合毫米级光程，几毫瓦的加热功率就能做出 π 相位的移动。放在波导上方的金属或氮化钛电阻丝，就是最简单的硅光"加热器"。

热光调谐的短板是速度：热传导的时间常数在微秒到毫秒级，比数据调制慢四到六个数量级，所以它从不承担"写字"任务。它的舞台在三个慢速场景。波长校准：微环滤波器的谐振波长随温度漂移约 80 pm/K，必须用加热器持续锁定（第 4 章的 WDM 系统重度依赖）；光开关与重构：毫秒级重构的片上交换网络，热光开关功耗虽高于载流子开关，但无吸收、无偏振敏感；相位阵列扫描：激光雷达 OPA 需要给几十上百个发射单元做独立相位配置，热光是主流方案。一句话：载流子管"快"，热光管"稳"，两者分工明确。

四、第三条路：把别的材料"借"进来

当硅自身的两个效应不够用时，产业的做法不是换平台，而是把高性能材料搬上硅片。锗的强电吸收（Franz-Keldysh 效应与量子限制斯塔克效应）催生了锗硅电吸收调制器（3.3 节）；薄膜铌酸锂叠层带来百吉赫兹级 Pockels 调制；III-V 族量子阱键合层提供激光与放大。这些异质集成方案共同的代价是工艺复杂度与成本上升——"性能借来的，总是要还的"。本节给它们立此存照，细节留给 3.3 节和 4.2 节展开。

五、两个效应同场工作的真实一天

实际芯片里，载流子色散与热光效应从不同时缺席，理解它们的相互作用是排错必修课。想象一个典型场景：芯片上电后温度爬升，波导折射率随热光系数缓慢上升，MZM 两臂相位差随之漂移——如果偏置环路带宽够，它悄悄把工作点拉回正交点，用户无感；但微环系统里，同样的温漂直接把谐振谷推出信道，环路必须用加热器反向补偿，补偿功率与温升形成对抗。这就是为什么微环系统的热设计要"先散热、后锁定"：先把环境温度的波动幅值压小，再让锁定环路处理剩余的慢漂移。

反过来，载流子效应也会给热添乱。注入型调制器里载流子复合释放热量、驱动电流在电阻上发热，高速工作时器件局部温度以毫秒尺度波动，给相位再叠一个慢速扰动。所以高端收发芯片的热模型必须包含"电-热-光"三场耦合：电功耗→温升→折射率→相位→误码率。本节的两个效应，一个在皮秒尺度写字，一个在毫秒尺度改纸——两者叠加的痕迹，最后都出现在眼图和误码率里。

对初学者的实用建议：拿到任何硅光器件指标时，默认补一句"在什么温度下"——没有温度条件的调制器 VπL、微环波长、探测器暗电流都是不完整的数字。行业惯例标注 25 摄氏度或 55 摄氏度结温，跨温度的指标曲线才是设计依据。

六、强度之外：相位与偏振调制的硅光现实

本节聚焦了强度调制，但完整的调制版图还有两格。相位调制本身不被直接接收（直接探测的光电二极管看不见相位），但在相干通信里，相位与正交幅度一起构成 QPSK 与高阶 QAM 的星座——硅光 IQ 调制器就是两套嵌套 MZM 加九十度混相的组合，是长距相干模块的心脏。它的指标语言从消光比换成星座图质量（EVM），对两臂平衡与混相精度的要求比强度调制苛刻一个量级。

偏振调制则更少被当作调制看待：偏振旋转与开关在硅上用模式转换器实现（TE 与 TM 之间的绝热变换），用于偏振分集接收的前端。它的调制对象不是信息比特，而是光场自身的取向。把这格补进知识树，你会发现调制的完整定义其实很朴素：用电场控制光场的任何一个自由度（幅度、相位、偏振、频率），都叫调制。硅平台在这四个自由度上的工具齐了，只是成熟度不同：幅度最成熟，相位次之，偏振与频率（啁啾控制、光频梳调制）仍在工程化路上。

常见问题

为什么注入型调制器（如载流子注入 MZM）速度快不了？ 注入靠少数载流子扩散，载流子寿命在纳秒级，等效 RC 与寿命共同限制带宽通常在百兆至几吉赫兹；耗尽型靠电场推出载流子，只有电容充放电，带宽可过 50 GHz。所以高速产品清一色用反向偏置的耗尽型 PN 结。

温度变了载流子色散器件会漂吗？ 会。温度改变折射率（热光效应），等效于给调制器加了一个慢速相位偏置，这会推动 MZM 偏置点漂移——所以实际芯片都要配偏置反馈电路（3.2 节详述），热光效应在这里从"工具"变成了"被补偿的对象"。
