MZM（Mach-Zehnder Modulator）：把一束光分成两路、用电信号改变两路相位差、再让它们干涉合波的调制器。它是硅光子量产历史最长、生态最成熟的强度调制器：带宽可超 50 至 67 GHz，驱动电压对应长度积 VπL 约 1 至 2 V·cm，插损约 3 至 6 dB——三个数字都在"可用且可量产"的甜点区。

上一节交代了物理机制（载流子色散），本节看它如何变成一颗量产芯片的主力器件。MZM 的原理只有一句话：分光、移相、合光、干涉。但把这句话做成产品，要回答一长串工程问题——两臂怎么保证对称、驱动怎么接、工作点漂了怎么办、啁啾是什么。这些问题正是本节的重点。

一、干涉原理：余弦曲线上的读数

MZM 的结构是一台片上马赫-曾德尔干涉仪：输入光经 Y 分束器对半分成两臂，两臂各嵌一段相位调制区（PN 结波导），末端 Y 合束器把两路重新汇合。合波强度取决于两臂相位差 Δφ：同相相长（亮），反相相消（暗），输出功率按 I = I₀·cos²(Δφ/2) 的余弦规律变化。电信号控制 Δφ，就把电压波形"复印"到了光强上。

关键洞察在于：相位差被映射到余弦曲线上读数，而余弦曲线各处的斜率不同。 把直流偏置设在曲线斜率最大的正交点（Δφ = π/2），小信号电压就能引起最大的强度变化，且响应近似线性——这是模拟与数字调制共同的偏爱；偏置若漂到波峰波谷（斜率为零），同样的电压只引起微小的强度抖动，调制深度崩塌。所以"MZM 使用说明书"的第一条永远是：把工作点钉在正交点上，并且钉牢。

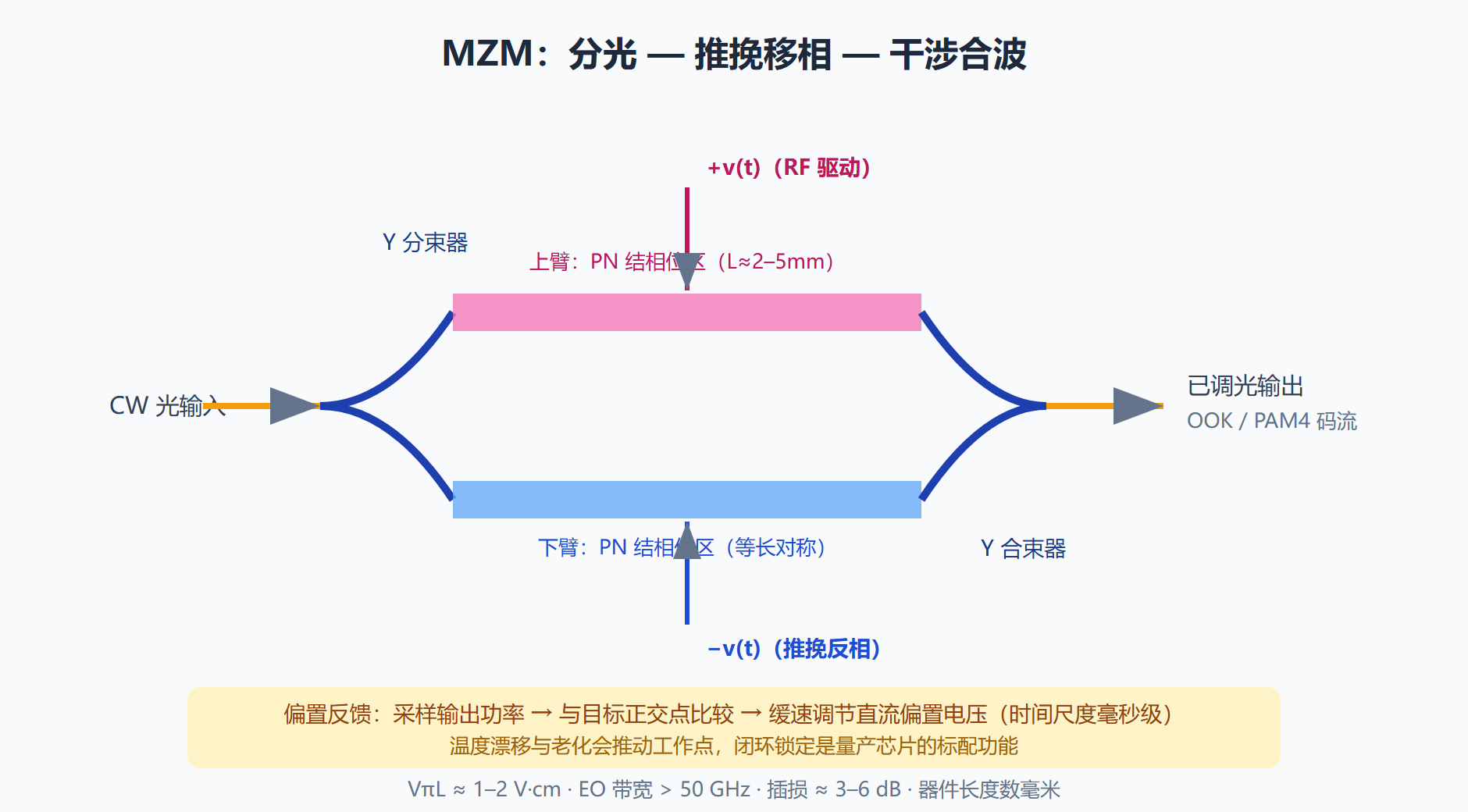

图：马赫-曾德尔调制器结构与推挽驱动

二、推挽驱动：一箭双雕的设计

高性能 MZM 都采用推挽（push-pull）驱动：上下两臂的 PN 结接成差分，电压一正一负，两臂折射率反向变化，相位差是单臂的两倍。这一手带来三个好处。等效 Vπ 减半，同样信号摆幅下调制深度翻倍；偶次非线性失真相互抵消，线性度提升，对 PAM4 多电平信号至关重要；RF 地与光路的地解耦，封装布线更从容。

性能三角的典型数字如下：带宽——行波电极设计下电光带宽普遍超 50 GHz，先进设计实测超 67 GHz（800G FR4 模块中的应用）；效率——VπL 约 1 至 2 V·cm，器件长度 2 至 5 毫米时驱动摆幅约 1 至 2 V；插损——3 至 6 dB，来自 PN 结掺杂吸收与波导损耗。三者互相牵制：想压 VπL 就要加重掺杂，掺杂越重吸收越大（3.1 节的 Soref 公式在惩罚你）；想拉长臂长降 VπL，带宽就被电容拖累。工程设计的本质是在这三条边上找产品的甜点。

三、偏置漂移与闭环锁定

MZM 最著名的工程麻烦是工作点漂移。温度每变 1 度，波导折射率变化（热光系数约 1.86×10⁻⁴ /K）等效于给两臂引入额外相位差；载流子诱导的慢态效应、老化带来的应力变化也在推波助澜。几度的温漂足以把正交点推到波峰上，眼图随即报废。

产业解法是给每颗调制器配一套偏置锁定电路：对输出光功率做低速采样（或注入小幅 dither 探测信号），控制器判断当前工作点相对正交点的偏离方向与幅度，缓慢调节直流偏置电压把工作点拉回并保持。反馈环路的时间常数在毫秒级，恰好与温漂速度匹配——快信号调制（皮秒级）与慢信号锁定（毫秒级）在时间尺度上解耦，互不干扰。这套闭环让 MZM 从"精密光学仪器"变成了"即插即用的芯片"，是它统治数据通信市场的隐形功臣。

四、MZM 的两个固有缺陷与对策

第一个是尺寸：数毫米的臂长让它成为芯片上的"地王"，单通道面积大、密集集成难；多通道并行时布线拥挤，RF 走线长度不一致还会引入通道间偏斜。第二个是啁啾：载流子色散调制在改变相位差的同时，不可避免地在光载波上附加频率啁啾，恶化传输色散容限；推挽对称设计能把啁啾压到接近零，但工艺失配（两臂 Vπ 不一致）会让残余啁啾回潮。

对策也顺理成章：对尺寸敏感的短距多波长大规模并行场景，市场转向微环调制器；对啁啾极限敏感的长距相干场景，则由 IQ 结构的 MZM（双臂嵌套做矢量调制）担纲。MZM 不是全能冠军，而是"均衡且可靠"的十项全能选手——理解它在性能三角上的位置，就知道什么时候该换人上场。

五、从指标到眼图：一次 PAM4 链路的验收

器件指标最终要兑现成眼图。走一遍典型验收流程看 MZM 各指标如何逐项显形：把 53 Gbaud 的 PAM4 信号经线性驱动送进调制器，示波器上先看消光比——它由驱动摆幅与 VπL 的比值决定，摆幅不足 1.2 倍 Vπ 时外眼高度塌陷；再看电光带宽的痕迹——带宽不足表现为电平间的过冲振铃被抹平，眼皮厚度增加；然后盯偏置——工作点偏离正交点时，四个电平的间距不再均匀，中间电平先"挤"在一起，这是偏置环失调的指纹。

数值上有一组值得记住的验收参考：100G 每波长的 PAM4 链路，调制器消光比典型要求大于 6 dB、插损计入链路后 TIA 输入光功率要在负几 dBm 量级、边带带宽裕量至少留 20%。任何一项恶化，DSP 均衡都得加班补偿——均衡增益不是白来的，它以功耗与延迟为代价。这就是为什么器件工程师与 SerDes 工程师必须同桌评审：器件省下的每一分贝和每一吉赫兹，都会在 DSP 的功耗账上还回来。

还有一条容易被忽略的工程事实：多通道一致性。八通道的 MZM 若 VπL 离散超过一成，驱动就得逐通道微调摆幅，测试与校准时间线性上涨。量产语境下，"均值达标"与"分布达标"是两回事——3 dB 的典型插损配上 1 dB 的片内离散，比 3.5 dB 配 0.2 dB 离散的方案更难伺候。

六、MZM 的封装视角：射频工程的一半功劳

讨论 MZM 时容易忘了另一半功臣：射频封装。行波电极的思路是让射频信号沿电极与光同步行进（速度匹配、阻抗五十欧、低传输损耗三条同时满足），而这三条在封装层面才真正兑现——电极到驱动器之间的金线电感、基板走线的阻抗跳变、地弹，任何一处处理不当，器件级测得的六十吉赫兹带宽到模块里只剩四十。这就是为什么硅光公司与高速封装团队的协作深度，往往决定产品成败。

具体到工程细节：推挽驱动要求两臂电极的射频长度对称（相位失配会把 PAM4 的眼图扭歪）；偏置电极与高速电极之间的隔离（直流喂入不串进交流）；以及端接电阻的位置（片内端接省反射、代价是功耗翻倍，片外端接省电、代价是封装布线更讲究）。这些细节没有一条写在调制器的物理里，却每一都写在量产合格率上。给跨界者的提示：评估一颗 MZM 的真实水平，除了器件指标，问一句行波电极的 S 参数与封装共仿真做到什么程度——回答的质量基本等于团队的量产成熟度。

常见问题

为什么不用马赫-曾德尔做 100 Gbaud 以上？ 可以做，但臂上的 RF 损耗与色散、行波电极的阻抗匹配在超高速下越来越难，且毫米级器件的通道密度太低。超高速赛道上薄膜铌酸锂与微环方案的竞争力更强，MZM 的舒适区在 50 至 100 Gbaud 的量产甜点。

VπL 和驱动功耗是什么关系？ VπL 乘以所需相位摆幅除以臂长得到驱动电压摆幅，乘以负载电容与速率得到动态功耗。降低 VπL（重掺杂、长臂、慢波结构）是压驱动功耗的主路径——每比特皮焦级的功耗预算，大头就花在这里。
