5.3 仿真建模的四个层次

5.3 仿真建模的四个层次

仿真的分寸：硅光设计最大的技术风险，往往不是"算不准"，而是在错误的层次上花时间——用全场电磁仿真调一个波长选择器的偏振相关性，一跑一整天；其实一个紧凑模型几秒钟就能回答 90% 的问题。层次化的仿真策略，是硅光设计方法学与电子设计差距最大的地方，也是本章要建立的核心工作习惯。

上一节讲完封装，本节回到设计侧，回答一个初学者最容易迷失的问题：拿到一个硅光设计任务，应该用什么工具、算到什么精度？答案永远分层。物理场的仿真贵而准，电路与系统级的仿真快而抽象，工程师的功力体现在"什么时候在哪个层次之间搬运问题"。本节把四层仿真逐一讲清，并给出层间翻译的规则。

一、第一层：器件级电磁仿真——麦克斯韦方程的直接受害人

最底层是直接求解麦克斯韦方程组：波导截面模式（有限元 FEM 或模式匹配，秒到分钟级）、光栅与耦合器（FDTD 时域有限差分或 RCWA 严格耦合波分析，分钟到小时级）、大结构全芯片传播（传播算子或本征模展开 EME，分钟级）。这一层的输出是 S 参数（端口间的振幅与相位响应）或场分布图——器件的"出厂说明书"。

这一层的成本特征必须刻进直觉：网格分辨率决定精度与时间的乘积。硅光器件的特征尺寸几十纳米、波长 1.55 微米，FDTD 的网格要细到 10 至 20 纳米才能收敛，三维全波仿真一个 MMI 可能要跑几小时。所以器件级仿真的纪律是：小盒子、少次数、带扫描目的——每次仿真前先想清楚要提取哪个参数、扫哪个变量、精度要到千分之几还是百分之几。

二、第二层：紧凑模型与电路仿真——把器件变成"元件"

有了器件的 S 参数与性能参数，就可以把它抽象成电路仿真器里的"元件"：波导是一段带损耗与色散的传输线，调制器是一个受电压控制的光相位源加 RC 网络，探测器是一个电流源加结电容。用这些紧凑模型搭出整颗芯片的网表，交给类似 SPICE 的光电联合仿真器，几分钟内就能得到全链路的眼图、功率预算与带宽。

紧凑模型的构建是这一层的核心技能，也是 PDK 的核心资产（5.4 节详述）。一个合格的调制器紧凑模型要包含：VπL、插损、EO 带宽、啁啾系数，以及它们对温度、波导宽度偏差的一阶敏感度。注意最后这一条——模型自带"工艺角"，仿真时切换典型/快/慢工艺角，就能在不重新跑电磁仿真的前提下评估良率风险。这就是层次化方法的复利：底层算一次，上层算一万次。

三、第三层与第四层：链路系统仿真与协同验证

第三层是链路/系统仿真：把光芯片、驱动器、TIA、DSP 一起放进信号完整性环境，跑的是调制格式（NRZ、PAM4、相干 QPSK）、色散与噪声的传播、前向纠错（FEC）开销下的误码率曲线。这一层回答的问题是"这颗芯片放进系统后，能跑 800G 还是只能跑 400G"——技术选型（比如 3.2 节讨论过的调制器选择）最终在这一层裁决。

第四层是光电协同设计与验证：光子版图与电子版图在同一环境里联合布局、联合仿真、联合 DRC。现实中的难点琐碎而具体：光波导不能穿越电路的电源环、RF 走线与加热器走线的串扰、以及同一颗芯片上两套设计规则（光学宽度公差 vs 金属最小线宽）的合并检查。工具链在这层仍在追赶（第 7 章会把它列为产业瓶颈），当前最佳实践是人工定接口、机器跑回归：把光学模块与电子模块的交界参数（电流、电压、光功率、阻抗）固化为契约，两侧各自迭代、定期联仿。

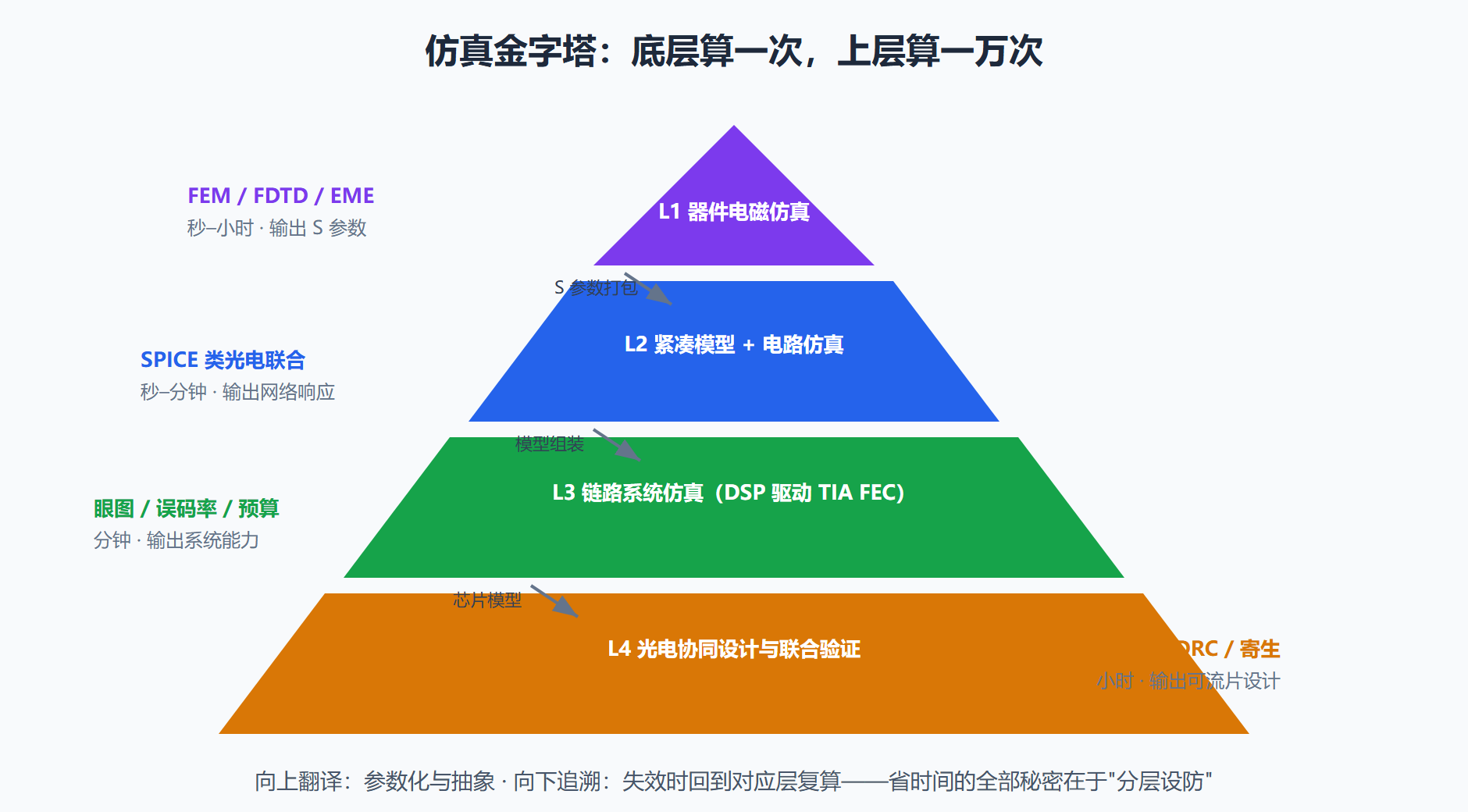

图：仿真四层金字塔与层间翻译

四、实战：一次典型仿真的分层执行

用一个具体任务串起四层。任务：评估一颗八波发 400G 芯片（八通道微环调制器 + WDM 合波）能否在量产工艺角下全部达标。执行顺序：先 L1——只对"单元微环"做一次严格的 FDTD/模式仿真，提取不同工艺角下的谐振漂移与 Q 值；再 L2——把微环模型（含漂移敏感度）装配进电路仿真，跑八个环级联的串扰与波长锁定环路稳定性；然后 L3——把八通道光信号加 DSP 均衡跑 PAM4 眼图，确认最坏工艺角下的裕量；最后 L4——把波导布线、加热器走线与控制电路布线合并检查，确认无 DRC 冲突与热串扰。全程 L1 只跑一次，L2/L3 跑成百上千次蒙特卡洛——这就是分层仿真的经济学。

五、工具版图与选型心法

不提具体厂商排名，只说工具版图的分工逻辑，帮你建立选型坐标系。器件级电磁仿真领域，时域（FDTD 类）与频域（FEM/RCWA 类）各有舒适区：时域吃宽谱脉冲一次算全波段，适合光栅与宽谱器件；频域在窄带高 Q 结构（微环）上收敛更快。电路级光电联合仿真领域，主流 IC 设计环境都已提供光子元件库与混合信号求解器的接入。系统级链路仿真由通信系统仿真软件承担，DSP 算法与光信道联仿是它的主场。

选型心法有三条。第一，跟 PDK 走：目标代工平台的 PDK 用什么模型格式、在哪个设计环境里签核，你的主力工具就跟着选——工具服务于签核，不是反过来。第二，看脚本化能力：硅光设计的大量工作在参数扫描与蒙特卡洛，工具的批处理与脚本接口比图形界面重要得多。第三，算总拥有成本：授权费之外，仿真算力（云端 or 本地集群）、学习曲线、与既有流程的兼容成本都要摊进去。

初学者的路径建议：先用开源或教育版工具把 5.3 节的分层方法练成习惯——层次判断、精度取舍、层间翻译——这些方法论与具体工具无关，换任何商业平台都直接复用。工具会过时，分层思维不会。

六、一次仿真翻车的复盘：层次错在哪

用一个反面案例把分层纪律钉牢。项目背景：一颗四通道微环发射机，首轮流片后四个环的谐振全部偏了零点四纳米、方向一致。复盘仿真记录发现问题不在器件级（单环的电磁仿真与实测吻合到百分之几纳米），而在层间翻译——紧凑模型用的是标称波导宽度，而实际流片批次的全片宽度整体偏了八纳米；更早的架构阶段，链路预算假设激光波长与环谐振天然对齐，没有设计任何波长校准余量。两个层次各漏了一件事：电路级没把工艺角喂进模型，系统级没让最坏组合上场。

修正后的方法固化成三条军规。第一，任何电路级仿真必须声明用的是哪套工艺角，禁止只跑标称；第二，系统级的蒙特卡洛必须包含层间相关项（全片同向漂移这种共模偏差往往比随机分布更致命）；第三，架构阶段就为波长类参数预留校准手段（热调范围、栅格余量），把仿真抓不到的系统性偏差交给硬件兜底。这次翻车的直接成本是一次返片，换来的是方法学的永久补丁——硅光行业的成熟，就是无数个这样的补丁摞起来的。

常见问题

为什么不干脆全芯片跑一次 FDTD，一劳永逸？ 算一笔账：一颗 1 厘米见方的芯片、20 纳米网格、几皮秒的仿真窗口，普通工作站要跑到天文数字的年；即便用云集群也完全不经济。全波仿真只属于"结构小、物理强耦合"的器件局部，任何宣传"全芯片全波仿真"的工具都值得警惕。

仿真结果和流片结果对不上，先怀疑什么？ 按命中率排序：工艺角没取到最坏组合（尤其波导宽度与厚度的联合偏差）、紧凑模型没包含热串扰、封装引入的反射与色散被忽略、以及测试基准本身（耦合损耗）没校准。经验法则是先查模型边界条件，再怀疑物理引擎。
