5.2 封装与光纤耦合

封装视角:芯片出厂时只是裸片,光的进出口还悬在亚微米的光斑上。封装要完成的任务清单:把光纤阵列对准到正负零点几微米、把电信号从柔性板或基板引进来、把几瓦的热散出去、再把整体保护起来。业界共识:封装与测试占光模块总成本的一半上下,其中光纤耦合是最大的单项——硅光子产业化的主战场不在晶圆厂,在封装厂。

制造章节里我们把芯片造了出来,但注意一个尴尬的事实:晶圆级的一切精度(纳米级光刻)最终要和一根外径 125 微米的光纤对接,而光纤的对准公差只有正负零点五微米左右(端面耦合)。尺度跨了三个数量级,成本也跟着跨上去。本节解剖封装产线的四个工位,然后解释行业正在用什么手段把这个成本打下来。

一、工位一:芯片切割与端面制备

选端面耦合路线的芯片,第一步是把晶圆切成单颗,并沿光波导出口方向制备光学端面。端面质量直接写进耦合损耗:普通机械切割的端面粗糙会让损耗额外增加 1 dB 以上,所以高端产品用精磨抛光(champagne polish)把端面做到光学级。这个工序的隐性约束常被低估——切割方向必须与晶圆晶向和波导方向对齐,布版时就要预留切割道与端面窗口。

二、工位二:光纤阵列贴装与主动对准

光纤通常不是一根根接,而是光纤阵列单元(FAU):一组(常见 8、12、16 根)光纤并排卡进 V 型槽阵列,节距 127 或 250 微米,端面统一研磨。V 型槽是玻璃或硅做的精密槽体,把光纤的"排布精度"从人工操作转化为精密部件的制造精度——这是封装能规模化的第一根支柱。

贴装的核心动作是主动对准(active alignment):激光器通电或测试光注入,设备实时读取每个通道的光功率,机械手以亚微米步进搜索最佳位置,找到后用紫外固化胶锁定。一套对准流程的典型指标:位置精度正负 0.2 至 0.5 微米、单阵列耗时数十秒到几分钟、设备与人力构成模块成本的最大块之一。对准之后还有三个可靠性考题:胶水的热膨胀失配(温循后光轴漂移)、激光焊接或点胶的长期蠕变、以及端面污染(封装车间洁净度必须到千级以上)。

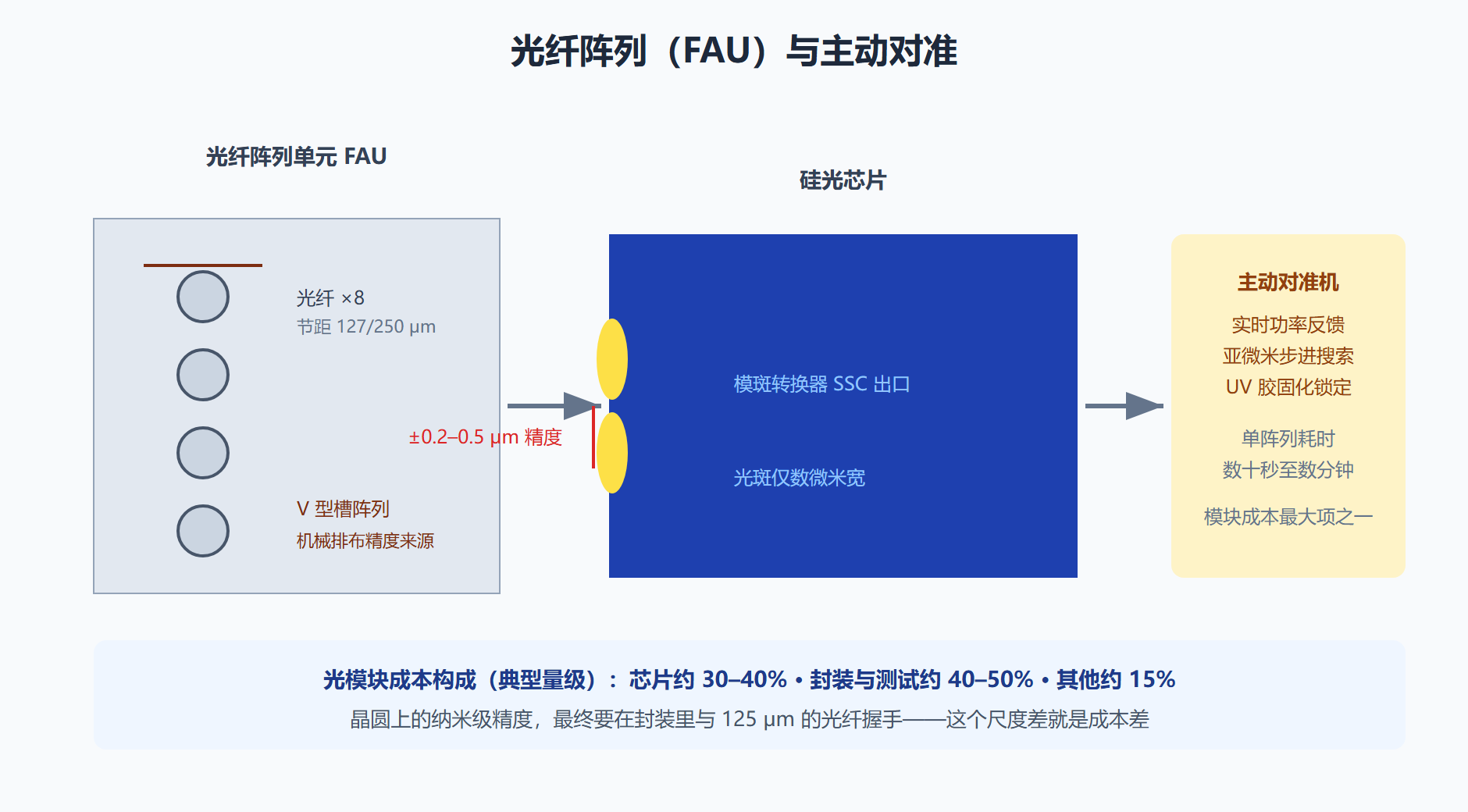

图:光纤阵列 V 型槽与主动对准封装

图:光纤阵列 V 型槽与主动对准封装

三、工位三:电封装与热管理

光对准之外,电与热的封装同样不省心。电互连:调制器驱动与探测器读出的射频信号要从基板进入芯片,绑定线(wire bond)的电感在几十吉赫兹下已经难以忍受,高频产品改用倒装焊(flip-chip)或微凸点,把互连长度压到百微米级;RF 走线的阻抗连续性(50 欧环境)要像高速电路板一样对待。热管理:一颗 800G 模块的总功耗十几瓦,其中激光器与 DSP 是发热大户;热设计的目标是让芯片温度稳定(微环波长锁定功耗与温度平方成正比地恶化)、让锗探测器不因高温暗电流暴涨、让激光器寿命不折损。热电制冷器(TEC)是万能但昂贵的答案——非制冷(uncooled)方案能省 TEC,是数据中心模块降本的必争之点,代价是把波长稳定的担子全压给器件与算法(第 6 章的 CPO 会再遇到这个选择)。

四、破局方向:把封装的活搬到晶圆上

封装降本的主旋律只有一个:把手工对准变成晶圆级批量工艺。三条路线正在推进。晶圆级测试:选光栅耦合方案的芯片在切割前就完成全通道光学测试,坏 die 早期剔除,封装产线不再"来料全检"——这是光栅耦合虽贵 2 dB 损耗仍大行其道的原因。无源对准:靠 V 型槽与芯片上的机械基准台(passive alignment mark)直接卡接,精度做到正负 1 微米左右,跳过主动对准的昂贵搜索;配合模斑转换器的宽容差设计,部分产品线已实现"贴上就能用"。晶圆级键合与再布线:透镜阵列、反射镜等光学元件直接做进晶圆级载体,光路与电路在一次键合中同时接通——这是 CPO 光引擎的工艺雏形。

判断一个硅光产品线成熟度的封装侧标尺由此可以给出:看它的对准工艺是主动还是无源、测试在晶圆级还是封装级、TEC 是标配还是可选。三问答案越靠后者,成本曲线越陡峭地下降——第 6 章会看到,CPO 的经济学本质就是把这三问全部推到晶圆级。

五、一次耦合失败的排错实录

用一个小案例把本节的知识串起来。背景:一批八通道芯片,封装前单端耦合测试 1.2 分贝(优秀),封装后复测平均 3.8 分贝,且第 5、6 通道劣化最重。排查过程按层展开:先查对准——主动对准机的日志显示搜索过程正常、功率峰值正常,排除对准失步;再查端面——显微检查发现端面胶溢出,紫外固化时胶爬上了两个通道的端面窗口(清洗工艺窗口太窄);进一步查固化收缩——把第 5、6 通道的胶量减半重封,损耗回落 1 分贝,但仍有 0.6 分贝残差;最后查到 V 型槽批次——新到货槽体的节距偏差比上一批大零点三微米,与 SSC 的设计容差叠加后,边缘通道的模场失配被放大。

这个案例的教训有三条。第一,耦合损耗是系统工程:设计容差(SSC)、部件精度(V 型槽)、工艺窗口(点胶固化)三者的公差链要一起算,任何一环收紧都能救整条链。第二,分布比均值重要:均值 3.8 分贝看似尚可,但最差通道 5 分贝已经吃光链路预算——量产看的是最差通道。第三,排错顺序从便宜到昂贵:先查胶与端面(几分钟)、再查槽体批次(要换料)、最后才怀疑芯片本身(要复测晶圆级数据)。这套分层排错思维与 5.3 节的仿真分层异曲同工:便宜的假设先验证。

六、封装形态的演进地图:从手工到晶圆级

把封装技术放成一条演进轴,能看到清晰的四级台阶。一级,手工主动对准:单芯片、单光纤,六轴平台逐颗搜索,一天几十颗——原型与早期产品形态。二级,阵列化对准:光纤阵列整阵对准、多通道并行锁定,节拍分钟级——当前主流。三级,无源对准加晶圆级测试:机械基准直接卡接、切割前完成光学筛选,节拍十秒级——先锋产品线已量产。四级,晶圆级封装:透镜、反射镜、甚至激光器都在晶圆级集成,切割即模块——CPO 光引擎的工艺形态。每一级台阶的跨度都是数量级的成本下降与产能跃升。

这条演进轴也是职业与投资的地图:越往高台阶,越缺人与产能。会做晶圆级光学测试的工程师、能做玻璃料封装的产线、能接异质集成的晶圆级键合产能——都是当前产业最紧的稀缺资源。瓶颈那一章讲封装是第一大瓶颈,这里的四级台阶就是那个瓶颈的具象化:行业正卡在二级向三级的大规模迁移途中。

常见问题

耦合偏了会怎样?只是损耗变大吗? 损耗变大只是第一层。偏移还会引起通道间串扰(相邻波导的倏逝场吃进错误信号)、偏振相关损耗(TE/TM 模场偏移不对称)以及温度循环后的漂移脱落。所以对准设备的验收指标里除了插入损耗,还有偏振相关损耗与可靠性温循后的功率保持率。

为什么不用自由空间光学对准? 有产品这么做(微透镜 + 45 度反射镜把垂直光纤的光折进芯片,配合光栅或端面),本质是给对准换一条公差更宽的光路。它能放宽横向容差到几微米,代价是多了微透镜阵列这个部件与其自身的对准问题——工程上没有免费午餐,只有把成本从哪里搬到哪里的选择。
