6.2 AI集群与共封装光学

6.2 AI 集群与共封装光学

CPO（Co-Packaged Optics，共封装光学）：把光引擎从模块前面板搬进交换芯片的封装体内，让电信号在 ASIC 与光引擎之间只走几毫米的基板走线，而不是几十厘米的面板电缆。收益是能耗与密度：可插拔方案约 12 至 15 pJ/bit，CPO 目标 5 至 7 pJ/bit，同面积带宽翻数倍。代价是可维护性与生态重构——这是当前数据中心互连最大的架构赌注。

上一节的速率演进触及一个天花板：当交换芯片容量冲向 51.2T、102.4T，面板上要插的下百个可插拔模块，无论功耗（SerDes 走长线）还是面板密度都到了极限。本节先算清可插拔方案的极限账，再拆解 CPO 的架构重组，最后评估这场变革的节奏与赢家输家。

一、极限账：可插拔方案卡在哪里

三个数字画出天花板。能耗：交换芯片功耗的一半上下花在 SerDes 与驱动"面板上的光模块"这件事上——51.2T 交换机的整机功耗奔向千瓦级，其中光互连相关占数百瓦；密度：QSFP-DD 模块每只占面板约 40 毫米宽，102.4T 需要的一百多只模块在物理上已排不下；信号完整性：ASIC SerDes 到模块之间约 30 至 40 厘米的 PCB 走线在 100 Gbps/lane 以上需要昂贵的低损板材与均衡补偿，每毫米走线都是功耗。三个约束同源：电信号走得太长。

二、CPO 的重组逻辑：把光引擎搬进封装

CPO 的解法直截了当：既然长电线是病根，就把光引擎塞进交换芯片的同一块封装基板，让 ASIC 与光引擎间的电通道缩到几毫米。此时的架构分工：ASIC 的 SerDes 只需驱动毫米级走线（能耗大降），硅光引擎（波导、调制器、探测器、合波器，即 5.5 节那颗芯片）贴着 ASIC 排布，光纤从封装体侧面引出——面板上不再有可插拔模块，只有光笼口。

架构红利三层。能耗：去掉长走线驱动与部分重定时，行业目标 5 至 7 pJ/bit，对 51.2T 交换机意味着省出数百瓦——省下的电可以再多喂一张 GPU 卡；密度：光引擎按芯片面积排布，同封装带宽可达可插拔的数倍；时延与抖动：短通道的信号完整性红利直接转化为 SerDes 的低误码率。产业标志性事件已给出节奏参考：头部交换芯片厂商的 51.2T CPO 交换机已在近年进入送测与部署周期，新一代 102.4T 平台普遍把 CPO 列为主形态。

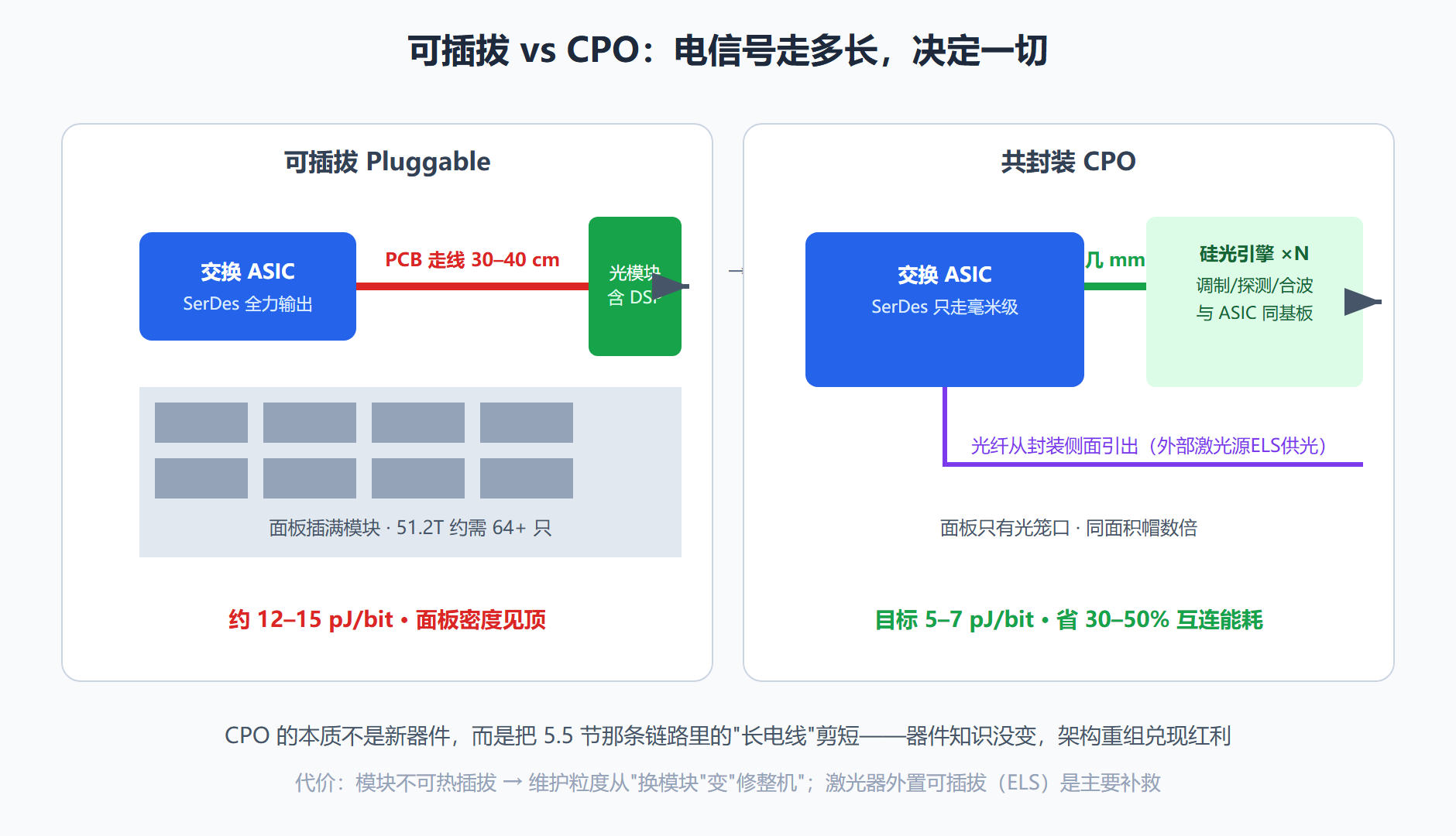

图：可插拔 vs 共封装光学架构对比

三、CPO 必须回答的三道难题

难题一：可维护性。 可插拔模块坏了，拔下来换一只，五分钟恢复；CPO 的光引擎与 ASIC 同封装，任何一个引擎故障都要整机返厂。产业的主要补救是外置激光源（ELS）：激光器做成面板可插拔小模块（激光是故障率最高的部件，4.2 节说过），引擎本体故障则依赖冗余设计与整机备件——这实际上把"可维护"从单模块粒度上移到整机粒度，运维体系必须重构。

难题二：热耦合。 ASIC 动辄几百瓦，硅光引擎贴着它，温度场被动漂移——微环的波长、激光器的寿命都受影响。应对组合拳：封装内的热隔离沟槽与均热板、外置激光源避开热区、以及链路设计按最恶劣热工况留裕量（2.3 节预算思维在这里以"热预算"形态重现）。

难题三：生态碎片化。 可插拔模块是标准品（MSA 规范统一了尺寸、引脚、管理接口），跨厂商互换；CPO 光引擎目前绑定各自 ASIC 平台，采购方从"挑模块"变成"绑定整机方案"。标准组织正在推动引擎接口的规范化，但生态成熟需要时间——这也是 CPO 渗透节奏最大的不确定项。

四、节奏判断：谁先上车，谁最后受益

给出一个可以验证的节奏框架。第一步（已发生）：51.2T 代际 CPO 在超大规模云厂商的小范围试点，验证可靠性与运维流程；第二步（进行中）：102.4T 平台把 CPO 作为主力形态，因为面板密度在电插拔下已经无解；第三步：CPO 规范成熟后下沉到中小规模数据中心。受益链条依次是：硅光引擎供应商（新增核心部件地位）、先进封装厂（2.5D 基板产能）、外部激光源厂商；被重构的是传统模块厂的面板生意——但注意头部模块厂大多同时在研发自己的 CPO 引擎，旧地图上的玩家正在换船。

给从业者的决策建议浓缩成一句：以交换芯片代际为时间轴、以能耗账单为验收标准、以可维护性方案为商业风险的核心变量——三件事凑齐的产品定义，才是能落地的 CPO。

五、CPO 的一次落地预演：整机厂视角的取舍清单

站在整机厂商的会议室里，CPO 立项会要过五道题。一，带宽密度是不是真的无解了：下一代交换芯片的面板端口按可插拔排布是否物理放得下——放得下就先不碰 CPO，放不下才有立项资格。二，能耗账经不经得起审计：宣称的五到七皮焦每比特要把外置激光源的功耗、热隔离的代价、冗余引擎的待机全算进去，不含这些的账是营销账。三，运维体系改不改得动：数据中心运维团队的操作手册、备件策略、故障平均恢复时间指标全部按可插拔写了十几年，CPO 要求整机级返修——这半年的流程改造成本经常被技术团队低估。四，供应链押注多大：光引擎与 ASIC 的共设计绑定了特定代工与封装产能，第二供应商从哪里来。五，退路在哪：CPO 机型的机箱是否兼容可插拔混合部署（部分端口可插拔、部分共封装），这决定销售端敢不敢报价。

五道题过完，你会理解 CPO 的推进节奏为什么是"旗舰机型先行、生态逐步外溢"而不是全面替换：它不是单项技术升级，而是整机商业模式的参数重写。对从业者，这份取舍清单也是一面镜子——无论你在产业链哪个环节，判断 CPO 相关的机会与风险，都可以把五道题里的对应项拿来自查：我的技术在谁的哪道题里加分？

六、光交换与 CPO 的配合：另一半省电故事

CPO 讨论常忽略机房里的另一位主角——光路交换。AI 集群的流量有强周期性（训练任务的梯度同步在固定拓扑上发生），但传统电交换机组网的拓扑是静态的；光路交换机用微机电镜阵在毫秒到秒级重排光纤连接，让物理拓扑随任务动态重构。它与 CPO 是互补关系：CPO 解决每条链路怎么更省，光交换解决哪些链路该存在——两层优化叠加，集群网络的总能耗与光纤用量都能再降一截。

给读者的认知增量在于：互连架构的省电是分层叠乘的——器件层（低功耗引擎）、链路层（短走线）、网络层（按需拓扑）、任务层（通信压缩与调度）各乘一个小于一的系数。任何一层的技术宣传，都要问它在整条乘法链里贡献了哪一项、量级多少。CPO 与光交换分别在最下面两层动手，而最上面两层的算法优化往往更便宜——工程的全局观，比单点技术英雄主义更能省电。

常见问题

CPO 会让光模块厂消失吗？ 不会这么戏剧化。可插拔形态在中低速率、跨机房、电信市场长期存在；CPO 主攻的是超大规模数据中心的高速率机架内互连。产业更可能演化成"面板模块 + CPO 引擎"的双形态并存，模块厂向引擎厂转型的窗口期是真实的，但淘汰论言过其实。

为什么 CPO 讨论里总提到"线性直驱 LPO"？ 因为两者是同一道能耗考题的两个答案：LPO 保留可插拔形态、砍掉 DSP；CPO 保留完整功能、砍掉长走线。哪个先规模化取决于生态成熟速度——LPO 改动小、见效快但链路裕量薄；CPO 红利大但重构深。两条路线在过去两年的同步升温，正说明功耗墙的真实与紧迫。
