6.3 激光雷达与片上传感

6.3 激光雷达与片上传感

换一套约束：激光雷达把硅光子带进了一个约束体系完全不同的市场——车规可靠性（零下四十度到零上一百零五度）、人眼安全（1550 纳米比 905 纳米允许高一个数量级以上的出瞳功率）、以及成本（整车 BOM 里雷达要打进百美元级）。硅光子的两个贡献点：FMCW 相干探测的片上实现，与光学相控阵（OPA）固态扫描。

数据中心之外，激光雷达是硅光子讨论度最高的应用。它对器件的调用方式与通信截然不同——调制器不再追求 100 Gbaud，而是毫米级的调频斜率线性度；探测器不再拼带宽，而拼噪声与动态范围。本节先讲激光雷达的测距原理之争，再拆 FMCW 的硅光实现，最后扩展到气体传感等"同款技术、不同市场"的近亲应用。

一、测距原理之争：ToF 与 FMCW

**飞行时间（ToF）**方案简单粗暴：发一个纳秒级脉冲，测光往返时间换算距离。它的优势是链路成熟、峰值功率脉冲器件（905 纳米边发射激光器）便宜；弱点也结构性：只测距离不测速度（速度要靠多帧差分推算）、脉冲对多雷达同频干扰敏感、905 纳米人眼安全功率上限低（视网膜聚焦效应）。

**调频连续波（FMCW）**方案则是相干思维：激光频率以锯齿或三角波连续调谐，发射光与回光在探测器上拍频，拍频正比于距离（往返时延乘调频斜率）；若目标还有径向速度，多普勒效应让上下扫频段的拍频一增一减，同时解出距离与速度。它的优势链条：同时测距测速（单帧即可）、相干接收只对同频同相的光敏感（天然免疫干扰与阳光）、通常工作在 1550 纳米（人眼安全功率高约两个数量级，探得更远）。代价是系统复杂度：需要调频线性度极高的窄线宽激光器、相干接收光学与本振光路——而这些恰恰是硅光子擅长集成的。

二、FMCW 的硅光实现：器件的"非通信式"用法

一颗 FMCW 硅光收发芯片的器件清单会让读者会心一笑：窄线宽激光器（外置或异质集成，线宽要求优于 100 千赫兹——通信场景从不需要这么窄）、分束器把光分成发射与本振两路（4.1 节的 Y 分支）、发射路由到扫描单元、回光与本振在 90 度光混频器上拍频（一个定向耦合器矩阵）、四颗平衡探测器读出拍频信号（3.4 节的 Ge 探测器，这里带宽只需数百兆赫兹，但噪声与共模抑制要求苛刻）。

注意每个器件的性能重心都挪了位：调制器要的不是带宽而是调频线性度（扫频歪了，距离谱就糊）；探测器要的不是响应速度而是低噪声与平衡性；耦合器要的不是插损而是相位精度（90 度混频器的相位误差直接决定测速精度）。同一套器件库，换一套指标权重，就是一个新市场——这是硅光平台"一鱼多吃"能力的最佳展示。

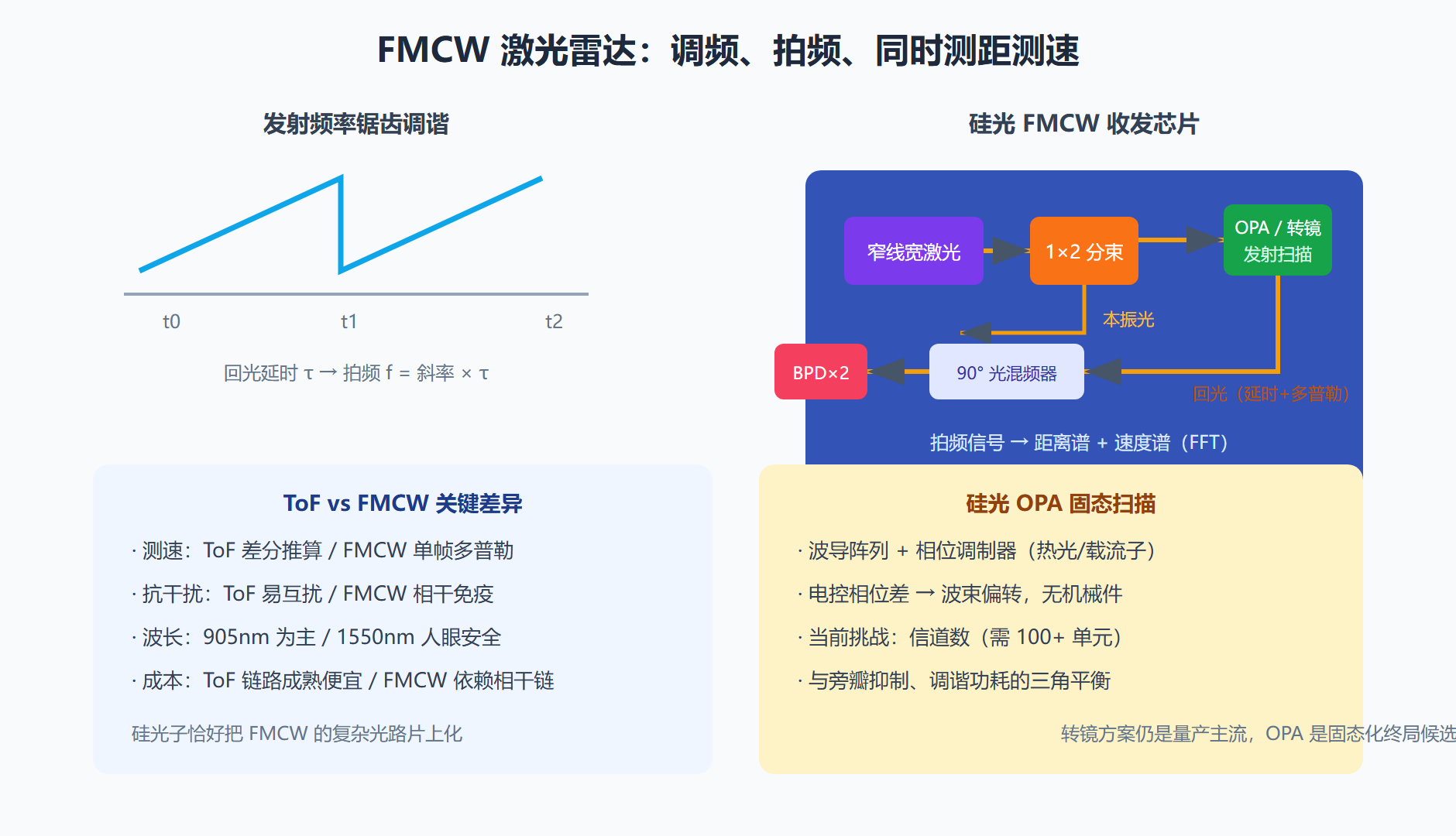

图：FMCW 相干测距原理与硅光收发芯片

三、固态扫描：光学相控阵（OPA）的机会与难点

FMCW 解决"看得准"，扫描机构解决"看得全"。机械转镜方案成熟但仍有运动部件；光学相控阵走硅光子的终极路线——在一百多个并排波导天线上做电控相位配置，波束方向由相位差决定，扫描即调相，整车没有一丁点机械运动。相位配置用热光调谐器（3.1 节的 dn/dT 在这里当主角），每信道毫瓦级功耗乘以一百多信道，热设计是硬骨头；副瓣抑制要求信道幅度可控（额外的可调衰减器）与相位精度优于零点几个弧度。OPA 芯片演示已到百信道、扫描角数十度，但探距、视场与成本距离车规量产仍有明确差距——工程界当下的务实共识是"转镜配 FMCW 先上量，OPA 随信道数与功耗进步逐步接棒"。

四、近亲市场：片上传感的"同款复用"

FMCW 芯片的能力栈（窄线宽激光 + 高灵敏干涉探测）几乎原样迁移到传感领域。气体传感：可调激光扫过特征吸收峰（如 1653 纳米附近甲烷的吸收线），腔增强或光程放大的吸收谱给出 ppm 级浓度——硅光波导虽不直接接触气体，倏逝场传感与片上气室设计已能覆盖多类场景。生物传感：微环谐振器阵列（4.1 节的滤波器件换岗位）表面功能化后，结合分子的质量变化改变环内有效折射率，谐振波长漂移即分子结合信号，可做无标记、并行多指标的免疫检测。这些市场的共同画像：单点价值不如通信高，但对集成密度与批量成本极度敏感——恰是硅光平台的主场。

六、车规之路：FMCW 的最后两公里

FMCW 从演示到前装，剩下的是两公里工程烂泥路，我们各看一公里。第一公里：环境适应性。车舱外的温度跨度（负四十到零上八十五度结温）会同时推移激光器波长、微环谐振、探测器暗电流——通信芯片从没见过这种工况组合。扫频光源的温控方案要么加密封腔（增重增本），要么做全温区标定与补偿（算法复杂度陡增）。振动与冲击则考验光纤耦合的长期机械稳定性：五年十几万公里的颠簸后，那零点几微米的对准还保不保得住？车规级的耦合工艺（激光焊、玻璃料预封）都要重新开发。第二公里：功能安全与量产一致性。雷达是安全件，失效模式要按功能安全标准分析——激光器退化导致探距衰减算不算可接受的降级？扫频非线性漂移导致的测距偏差如何在线自检？量产线上每颗雷达的标定时间直接决定产能，片上自校准（内置参考通道、谐波锁定）因此成为 FMCW 芯片的加分项。

两公里走完的标志不是发布会的探测距离参数，而是整车厂的第二代定点车型——那意味着可靠性、一致性、成本三项同时过关。给跨界者一个辨识真伪的标尺：谈 FMCW 量产，先问温控方案与标定节拍，再谈探距与分辨率——顺序反了的介绍，多半还没走出第一公里。

七、传感市场的共同考题：从看得见到信得过

激光雷达、气体传感、生物检测，三个市场场景迥异，考题却同构——都在回答传感器什么时候能被外行信任。第一关是标定：光学传感的原始信号随温度、老化、污染漂移，必须内置参考通道做实时自校准（片上参考臂、标准气体腔、已知浓度样点）。第二关是置信度输出：下游系统（自动驾驶决策、医疗判读）需要的不是裸数据而是带置信区间的读数——这要求传感器做片上统计（多次测量融合、异常剔除），把测量升级成判断。第三关是失效可观测：传感器坏了必须自己知道坏了（自检功能），否则比坏掉更危险。

三关的工程本质都是把光子器件的模拟世界与数字系统的契约对齐。硅光平台的真正优势在此显形：参考通道、片上处理、冗余通道都能集成在同一颗芯片里，标定与自检的边际成本远低于分立光学方案。判断任何一家传感公司能否走远，看它的芯片里有没有为这三关预留的硅面积——那几平方毫米的非功能区域，恰恰是产品主义的试金石。

常见问题

1550 纳米 FMCW 为什么还没全面替代 905 纳米 ToF？ 经济性而非技术性。1550 纳米的光源（窄线宽可调谐）与探测器（InGaAs）成本显著更高，FMCW 的信号处理算力需求也更大；ToF 方案在低速、短距、成本敏感的前装市场已经够用。随硅光把相干链路成本打下来，渗透率会持续上行——这正是"硅光子入场即改变成本曲线"的又一案例。

激光雷达会用上硅光调制器吗？ 会，但用途不同：不是数据调制，而是扫频预矫正（对激光器调频的非线性做电光预失真补偿）与参考拍频锁定。通信里练就的调制器控制技术在这里以"让扫频更直"的角色登场——器件还是那批器件，玩法已经全换。
