8.2 机器学习结果可视化

8.2 机器学习结果可视化

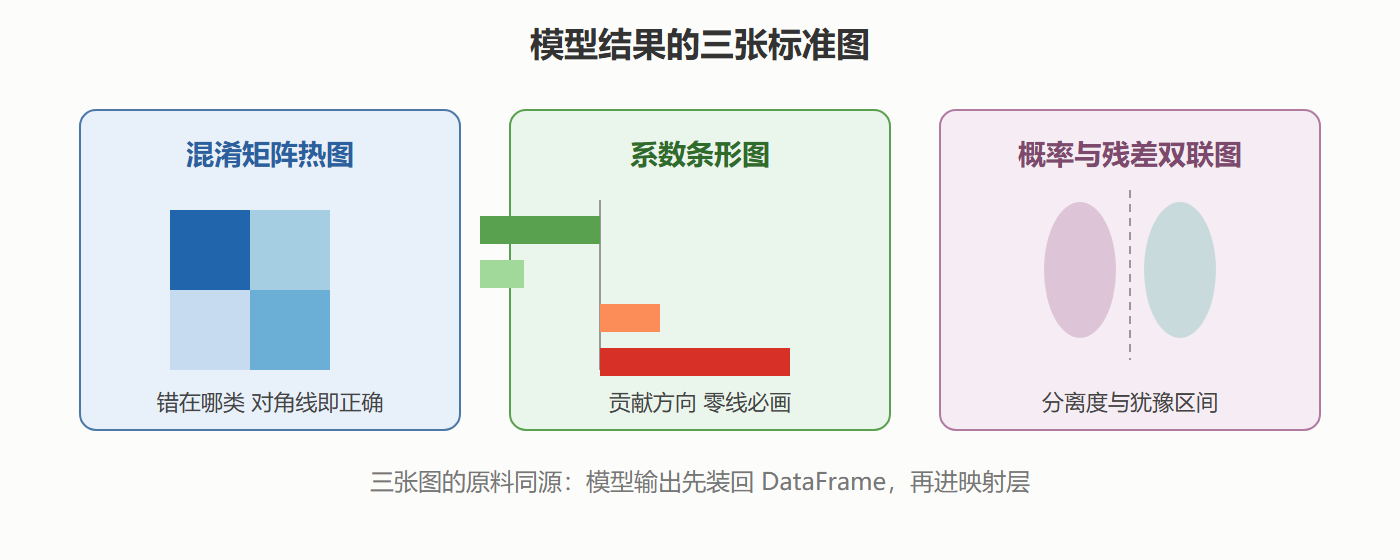

模型结果的三张标准图：混淆矩阵热图（错在哪类）、系数条形图（特征贡献方向与幅度）、预测对残差双联图（假设体检）。三张图的原料都是第 7.4 节那条铁律——模型输出先装回 DataFrame。

8.1 的发现清单（sex 与 pclass 主导、fare 右偏、age 需填补）在本节变成一个逻辑回归模型的输入，模型输出再变回三张图。分析、建模、可视化在这个闭环里各司其职。

训练与输出装表

import seaborn as sns
import matplotlib.pyplot as plt
import pandas as pd
import numpy as np
from sklearn.linear_model import LogisticRegression
from sklearn.model_selection import train_test_split
from sklearn.metrics import confusion_matrix

titanic = sns.load_dataset('titanic').dropna(subset=['age', 'embarked'])
titanic['log_fare'] = np.log1p(titanic['fare'])            # 右偏修正
titanic['is_female'] = (titanic['sex'] == 'female').astype(int)

feats = ['pclass', 'age', 'log_fare', 'is_female']
X, y = titanic[feats], titanic['survived']
X_tr, X_te, y_tr, y_te = train_test_split(X, y, test_size=0.3,
                                          random_state=42, stratify=y)
model = LogisticRegression(max_iter=2000).fit(X_tr, y_tr)
proba = model.predict_proba(X_te)[:, 1]
pred = (proba > 0.5).astype(int)
print(f'测试集准确率：{(pred == y_te).mean():.3f}')
# 输出示例：测试集准确率：0.799
​

第一张：混淆矩阵热图

cm = confusion_matrix(y_te, pred)
cm_df = pd.DataFrame(cm, index=['实际：遇难', '实际：生还'],
                     columns=['预测：遇难', '预测：生还'])
ax = sns.heatmap(cm_df, annot=True, fmt='d', cmap='Blues',
                 vmin=0, square=True, linewidths=0.8)
ax.set_title('逻辑回归混淆矩阵')
# 输出说明：假阴性（实际生还预测遇难）明显多于假阳性——
# 模型偏保守，生死场景里这是需要被指出的方向性错误
​

混淆矩阵的图形要点：annot 加 fmt='d' 标原始计数而非比例（比例会掩盖样本不均）、顺序色板（没有零点语义）、对角线即正确区。热力图在这里的语义是"格子亮度=人数"，与相关矩阵的发散色板形成对照——第 6.1 节的语义对齐原则的两次落地。

第二张：系数条形图

coef_df = pd.DataFrame({'feature': feats, 'coef': model.coef_[0]}
                       ).sort_values('coef')
ax = sns.barplot(data=coef_df, x='coef', y='feature', palette='coolwarm')
ax.axvline(0, color='gray', linewidth=1)
ax.set_xlabel('逻辑回归系数（对数几率）')
ax.set_title('特征贡献方向与幅度')
# 输出说明：is_female 强正、pclass 强负（舱位数字越大等级越低）——
# 与 EDA 清单的预判一致；系数未标准化，跨特征比幅度只能看方向排序
​

条形图的零线是必须的（发散语义），这一点系数图与相关矩阵同规。若要跨特征比幅度，先把各列标准化再拟合，系数才有公共标尺。

第三张：预测与残差双联图

res_df = pd.DataFrame({'true': y_te, 'proba': proba})
fig, axes = plt.subplots(1, 2, figsize=(11, 4))
sns.histplot(data=res_df, x='proba', hue='true', bins=20,
             multiple='stack', ax=axes[0])
axes[0].set_xlabel('预测生还概率')
axes[0].set_title('概率分布：按实际结局分层')
sns.boxplot(data=res_df, x='true', y='proba', ax=axes[1])
axes[1].set_xticklabels(['遇难', '生还'])
axes[1].set_xlabel('实际结局')
axes[1].set_ylabel('预测生还概率')
plt.show()
# 输出说明：左图两个分布分离良好但中部有重叠带（0.3 到 0.7）——
# 模型的犹豫区间；右图两组箱体中位数分别约 0.1 与 0.85，
# 四分位距互不重叠，判别力直观可信
​

变式：阈值不是只能取 0.5

# 高召回优先：把阈值压到 0.3，假阴性显著减少
pred_high_recall = (proba > 0.3).astype(int)
cm2 = confusion_matrix(y_te, pred_high_recall)
print(f'阈值 0.3 准确率：{(pred_high_recall == y_te).mean():.3f}')
# 输出示例：阈值 0.3 准确率：0.774
# 解读：准确率略降但漏报大幅减少——把混淆矩阵重画一版，
# 两张热图并排就是一次完整的阈值权衡汇报
​

⚠️ 常见坑一：训练前忘了 stratify 分层，测试集类别失衡时混淆矩阵会给出误导性的"看起来很好"。坑二：系数条形图忘了画零线或忘了注明"未标准化"，读者会把幅度当重要性直接排序。

💡 关键直觉：模型可视化的诚实标准是"错误也画出来"——混淆矩阵的价值在错误格，概率分布的价值在重叠带。只展示对角线和分离度的图，是模型版的美颜。

本节要点回顾

• 装表铁律先行：混淆矩阵、系数、概率全部 DataFrame 化再映射；
• 混淆矩阵三要点：原始计数、顺序色板、零线无关；
• 系数图要零线：方向是主要信息，比幅度前先标准化；
• 概率分布看重叠带：模型犹豫区间比准确率更能指导使用；
• 阈值是业务参数：重画一版混淆矩阵就是一次阈值权衡汇报。

下一节进入时间序列：趋势、季节与异常的三层拆解。
