4.1 符号化：图层的视觉语法

4.1 符号化：图层的视觉语法

本节摘要：符号化是把属性字段翻译成视觉变量的过程——类型字段译给颜色色相，排序字段译给颜色深浅或符号大小。单值符号表类型、分级符号表程度、比例符号表数值、图表符号表结构，配错对应关系等于让图层说错话。本节建立符号与语义的对应纪律，介绍色带与色觉无障碍选择，并把符号方案固化为可复用文件。

符号在替你说话

地图窗口里那个绿色的面、那条蓝色的线，不是数据的本来面目——数据只有坐标和属性表。你看到的一切视觉形态，都是符号化规则翻译的结果：字段"地类名称"的值被映射到一组颜色，字段"等级"的值被映射到几种线宽。改变映射规则，同一份数据呈现完全不同的面貌。

这就是"视觉语法"的含义：视觉变量（色相、明度、尺寸、形状、方向）各自携带固定的感知语义。色相（红黄蓝绿）天生表达"类型差异"——读者看到红色块和绿色块，自动理解为两类东西；明度深浅天生表达"程度差异"——颜色越深感觉越重越强；符号尺寸天生表达"数量多少"。语法规则：类型字段配色相或形状，排序字段配明度，数值字段配尺寸。违反它，读者就要费力解码，甚至被误导。

反例最说明问题。用彩虹色带画人口密度（连续数值），红到蓝循环一遍，读者无法判断"红大还是蓝大"，中间的黄绿高低不明——数值字段用了类型语义，这就是语法错误。同样的数据换成单色渐进色带，深浅即密度，一眼即懂。

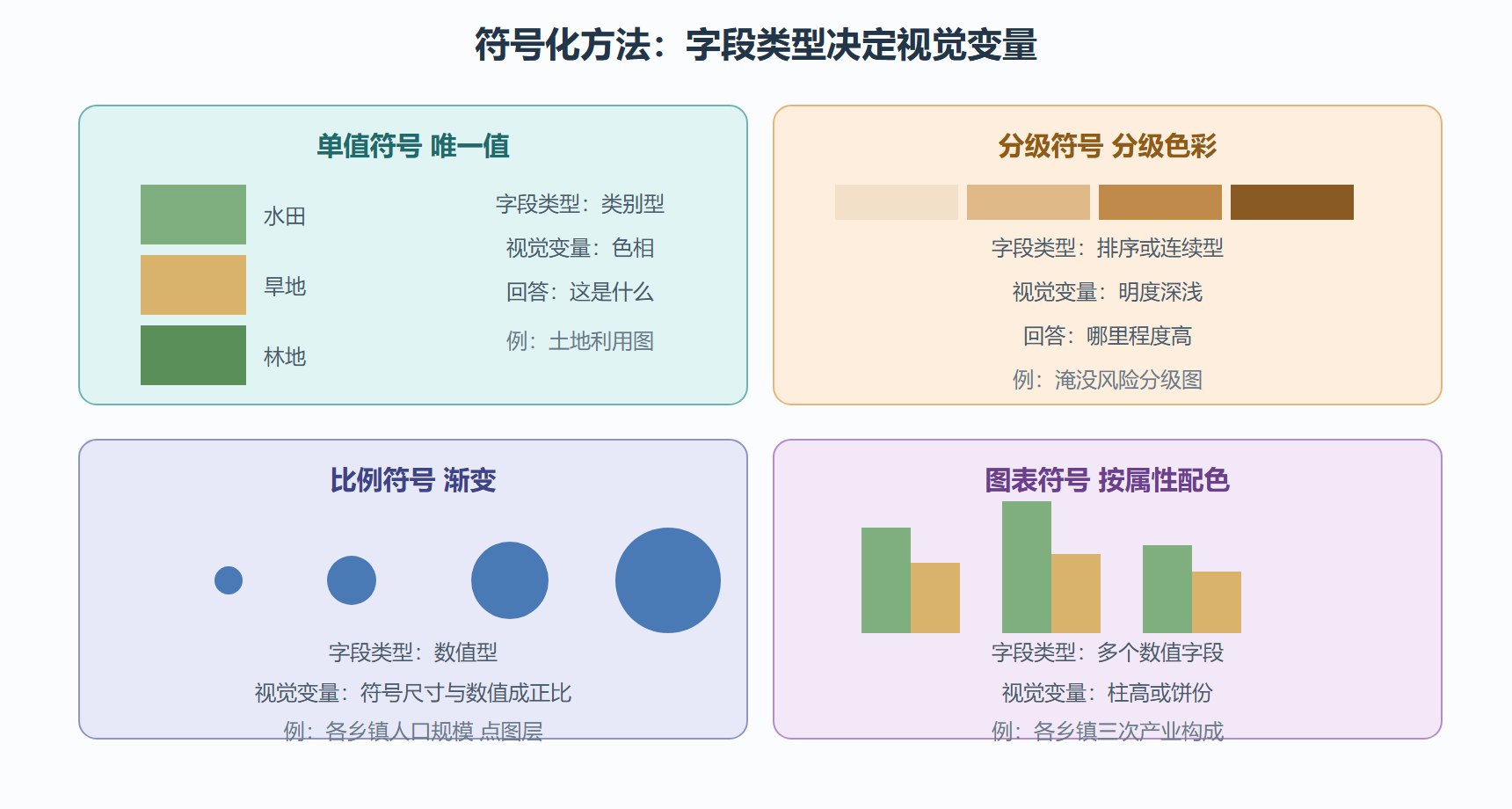

图：四种符号化方法的语义对应

色带与配色的三条纪律

颜色不是装饰，是编码。三条纪律按重要性排列：

其一，语义匹配。 水系用蓝、植被用绿是行业共识，反着来读者解码成本陡增。风险程度用红黄绿交通灯体系，契合大众直觉。多色分类图的色相数量控制在七类以内，超过就先合并小类——人眼分辨同屏色相的能力有限。

其二，无障碍。 约百分之八的男性有红绿色觉障碍，红绿对撞的图他们会看到一团灰。替代方案：红配蓝、橙配紫，或叠加纹理、形状做双编码。网络上有色觉模拟器可以预览三类色觉障碍下的效果，交付前查一眼是职业习惯。

其三，打印可复现。 屏幕上鲜艳的 RGB 到打印可能发灰，正式出图前做一次打印小样。深色底图在投影仪上常糊成一片，会议室场景优先浅色底。

动手：配置并固化符号方案

界面操作以淹没风险图层为例，走一遍分级色彩配置：

操作步骤：为风险图层配置分级色彩
1. 选中图层：内容窗格右键 flood_risk 图层、符号系统
2. 选择主符号系统：下拉选分级色彩，字段选 risk_score
3. 设置分级：方法选自然断点，类数改 5，点模板色带选黄到红渐进
4. 微调断点：点击表头进入断点编辑，把 3.5、5.5 等断点取整为 4、6，便于口播
5. 标注图例：类标签改为一至五级文字描述（低风险到极高风险），图例即自动更新
6. 保存方案：符号系统窗格菜单、保存图层文件，存为 flood_risk_style.lyrx
​

第六步存下的 lyrx 文件就是符号方案的"底片"——下个月数据更新后，一个动作即可套用：

import arcpy
# 把保存的符号方案套用到更新后的图层
arcpy.management.ApplySymbologyFromLayer(
    in_layer="K:/gisdata/june/flood_risk_202606.lyrx" ,   # 新数据生成的图层文件
    in_symbology_layer="K:/styles/flood_risk_style.lyrx", # 固化的符号方案
    update_symbology="MAINTAIN"
)
print("符号已套用，断点与配色保持六月版口径")
# 配套操作：把配好符号的图层另存为图层文件，供布局页直接引用
arcpy.management.SaveToLayerFile(
    "K:/gisdata/june/flood_risk_202606.lyrx",
    "K:/gisdata/june/flood_risk_styled.lyrx"
)
​

MAINTAIN 参数的含义是保持新数据的符号字段映射不变，只套视觉方案。符号复用在周期性生产里价值巨大：月报地图的配色与断点口径月月一致，读者才能做跨期比较——表达口径的稳定性，本质上是统计口径稳定性的一部分。

常见误导与纠正

• 断点藏猫腻：把 40 到 60 的数值区间硬切成"极低"到"极高"五级，制造差异假象。分级前先看数据的实际分布范围。
• 面积大不等于数值大：分级色彩图上，一大片浅色面由于面积大，视觉分量可能压过小而深的面。需要强调具体数值时改用比例符号。
• 默认符号开会上阵：软件默认的单色面加轮廓线适合编辑态，不适合交付态。评审场合至少完成分级或单值配置再加图例。

💡 关键直觉：符号化是"翻译"，不是"美化"。评价符号方案好坏的唯一标准，是读者能否不假思索地读出字段里的信息；好看只是翻译得当的副产品。

一次完整的选型推理

把方法落回防汛场景做一次全流程推理。图层 flood_risk 的属性表里有三个候选字段：风险等级（文本，一到五级）、风险分值（连续数值，零到十分）、主要成灾类型（文本，内涝或漫堤）。要出一张给乡镇干部用的调度图，选哪个字段、哪种方法？

推理从读者出发：调度图要支持"先去哪"的排序决策，读者需要在图上比较程度高低，所以核心编码对象是"程度"——排序语义，配明度。风险分值是连续数值，直接分级即可，选分级色彩加单色渐进色带；风险等级虽然也能分级，但它是分值的离散化产物，粒度更粗，适合做图例文案而不是主编码。成灾类型是类别字段，做第二层编码：在分级色彩的色块上叠加内涝横纹、漫堤竖纹的纹理双编码，调度员一眼区分"这处高危是内涝还是漫堤"。验证一步不能省：把图给一位没参与制作的同事看十秒，请他说出"哪三个村最急"——答得上来，翻译合格；答不上来，回上一步查对应关系是否配错。

常见两问

问：字段是文本型的"1、2、3"等级，能用分级符号吗？
不能直接用。分级符号要求数值或排序字段，文本字段在软件里没有大小语义。先在属性表里加一个整型字段回填等级数值，或用重编码把文本映射成数字，再做分级。绕过这一步强行配置，图例会按字符串排序，出现"10 排在 2 前面"的笑话。

问：一张图上又想表现类型又想表现数量，怎么办？
双变量专题：主变量用色相分区类型，次变量在区内用明度或尺寸表现强度。例如用地类型配色、区内污染强度配深浅。代价是图例变复杂、读者学习成本上升，双变量只在确有决策需要同时看两维时使用，否则拆成两张小图更清楚。

要点回顾

• 语法铁律：类型配色相、排序配明度、数值配尺寸，配错即误导
• 四种主法：单值答类型、分级答程度、比例答数量、图表答结构
• 配色三纪律：语义匹配、色觉无障碍、打印可复现
• 方案要固化：lyrx 是符号底片，周期生产靠它保持口径一致
• 翻译标准：读者不假思索读懂，就是好符号化

下一节进入分类方法内部——同一列数值，等间隔、分位数、自然断点会讲出三个不同的故事。
