4.2 专题地图：把属性表画成能读的故事

4.2 专题地图：把属性表画成能读的故事

本节摘要：分类方法决定读者如何理解一列数值——等间隔保跨度、分位数保均衡、自然断点保聚类，同一数据在三种方法下呈现三个不同的故事。本节用脚本实测三种断点的差异并给出选用规则，随后处理专题表达的两类进阶问题：注记冲突处理与制图综合，最后给出常见专题图的类型速查。

同一列数字的三个故事

二十三个乡镇的人均耕地面积，最小 0.4 亩、最大 3.8 亩，大多数挤在 0.8 到 1.5 之间。现在要分五级上色，断点怎么定？

故事一（等间隔）：0.4 到 3.8 均分五段，每段约 0.68 亩。结果三万多个乡镇落入最低两级，地图上一大片浅色，只有两三个"鹤立鸡群"的深色乡镇。故事讲成"个别极端乡镇 vs 其他所有人"。

故事二（分位数）：每级乡镇数相同，各五分之一。地图五色均衡，层次分明。故事讲成"梯队排名"——但最低级与第二级可能只差 0.05 亩，差异被视觉放大了。

故事三（自然断点）：算法寻找数据内部的天然分组间隙。若数据确实聚成几团，断点落在团与团之间，每一级内部相似、级间差异真实。故事讲成"客观类型区"。

三个故事都没造假，但强调的方向完全不同。选哪个，取决于你要回答什么问题：强调极端值用等间隔，强调排名梯队用分位数，强调客观分组用自然断点。做区域对比时再加一条铁律——多幅地图必须共用一套断点，否则跨图比较失去意义。

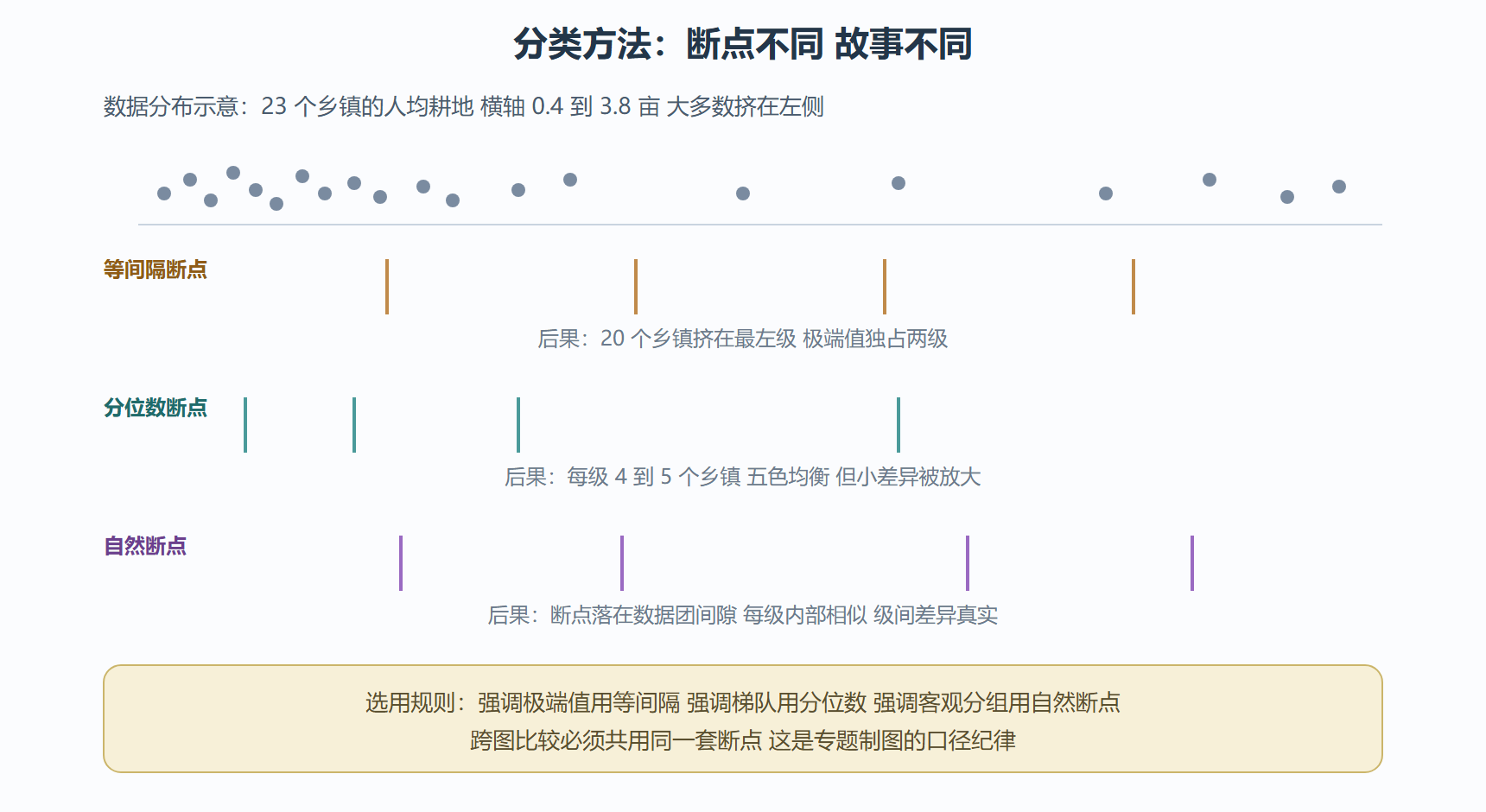

图：三种分类方法对同一数据的切分

动手：让脚本替你算断点

分类不是拍脑袋，ArcPy 可以直接复现几种方法的断点，先算后画、心里有数：

import arcpy, math
fc = "K:/gisdata/county.gdb/townships"
vals = sorted(r[0] for r in arcpy.da.SearchCursor(fc, ["人均耕地亩"]) if r[0] is not None)
n = len(vals)
# 一、等间隔：全距均分 5 段
vmin, vmax = vals[0], vals[-1]
step = (vmax - vmin) / 5
equal = [round(vmin + i * step, 2) for i in range(6)]
print("等间隔:", equal)
# 输出: 等间隔: [0.4, 1.08, 1.76, 2.44, 3.12, 3.8]
# 二、分位数：按排位等分
quantile = [round(vals[math.floor(n * i / 5) - 1], 2) for i in range(1, 5)]
print("分位数:", [vals[0]] + quantile + [vals[-1]])
# 输出: 分位数: [0.4, 0.95, 1.18, 1.42, 2.2, 3.8]
# 三、各断点下的分布计数，检查拥挤程度
for name, brks in [("等间隔", equal)]:
    counts = [sum(1 for v in vals if brks[i] <= v < brks[i+1]) for i in range(5)]
    print(name, "各级乡镇数:", counts)
# 输出: 等间隔 各级乡镇数: [20, 1, 1, 0, 1]   —— 最左级严重拥挤，印证前文判断
​

输出里 [20, 1, 1, 0, 1] 这一行就是决策依据：等间隔在此数据上不可用。脚本先跑、图后上，断点决策就有据可查，评审时也能坦然解释"为什么这么分级"。

断点定稿后，在符号系统里选对应方法并手动微调断点为脚本计算值，或使用标准差分级等预设，即可保证口径一致。

注记：文字也有位置之争

专题地图离不开注记——乡镇名、河流名、图斑编号。注记的麻烦在于文字互相打架：两个相邻乡镇名挤在一起，河流名要与河道走向一致，密密麻麻的小图斑编号无处安放。

处理梯度分三档。手工微调适合零星冲突：选中注记直接拖动，引线自动跟随。自动引擎适合大批量：将标注转注记要素后，启用 Maplex 标注引擎的冲突消解——权重低的注记自动让位、缩小或移出，河流名沿线的走向弯曲排布。规则约束是治本：在标注类别里设置缩放可见范围（小比例尺只显示乡镇名，放大到乡镇才显示村名），注记密度从源头受控。

操作步骤：把标注转注记并开启冲突消解
1. 完成标注配置：右键图层、标注、标注属性，设字段与字体
2. 转换：右键图层、将标注转换为注记，勾选转换为地图数据库注记并存放于当前地理数据库
3. 开启 Maplex：地图属性、标注引擎、勾选 Maplex 标注引擎
4. 配置避让：标注属性、位置、冲突解决，将重要图层权重设高，次要图层允许移位
5. 压线处理：河流注记设为沿要素弯曲放置，重复标注间隔按图上厘米设定
6. 人工收尾：对引擎仍解决不了的个别冲突手工拖动注记
​

转注记与留标注的区别值得记住：标注是动态的，随数据刷新自动更新但位置不可控；注记是静态要素，位置完全可控但要随数据变更手工维护。周期更新的成果图用标注，定稿交付的印刷图用注记，各得其所。

制图综合：少即是多

地图比例尺缩小，细节必须取舍，否则信息密度爆炸。这就是制图综合（Cartographic Generalization）：小图斑合并或抽稀、弯曲河流平滑、密集道路抽稀、细长岛屿转为点表示。核心原则是保特征、舍细节——河流的蜿蜒性格要保，第十七道弯可以舍；小图斑的类别属性要保，面积可以并入邻斑。

ArcGIS 提供的工具箱覆盖主要综合操作：融合（消除图斑边界）、平滑线面（简化弯曲）、抽稀道路网（按等级保留）。第 7 章脚本化时这些操作可以组成"多尺度底图生产线"。容易犯的错是过度综合——平滑参数开太大，河流成了直线，读者认不出这是哪条河。综合程度以"目标比例尺下可辨认"为准，一档一档试。

专题图类型速查

⚠️ 常见坑：点密度图被当成精确数据读。点密度图的点只是统计示意，单个点不代表一个真实事件的位置，图例必须写明"每点代表约多少"。

要点回顾

• 三种断点三种故事：等间隔强调极端、分位数强调梯队、自然断点强调分组，按问题选
• 口径纪律：多图比较共用断点，跨期生产固化口径
• 脚本先行：断点先算后画，分布计数做决策依据
• 注记两态：动态标注适合周期更新，静态注记适合定稿交付
• 综合有度：保特征舍细节，以目标比例尺可辨认为准

下一节走进布局页面，把配好符号与注记的图层组装成可以打印上会的正式地图。
