3.1 MapReduce执行模型：Shuffle全过程

3.1 MapReduce 执行模型：Shuffle 全过程

本节摘要：物理计划的最小执行单元是 Map 与 Reduce 任务，两者之间隔着整个大数据体系里最贵的一段路——Shuffle。本节从 Map 端环形缓冲区出发，走完溢写、分区、排序、归并、HTTP 拷贝、Reduce 归并的全过程，再把 GroupBy 与 Join 两种典型算子放到这套骨架上，说明它们为什么必须付这段网络税。

一切物理代价都来自"按键重分布"

第 2 章结尾说过：逻辑计划里出现 ReduceSink 算子，物理上就多一段任务边界。ReduceSink 的语义是"按某组键把数据重新分布"。GROUP BY customer_id 要求同键的行落到同一个 Reduce 任务；JOIN 要求连接键相同的行相遇。"相同键必须物理相遇"是分布式 SQL 的一条铁律，而让数据物理相遇的唯一办法，就是把它们搬运到同一台机器——这段搬运就是 Shuffle。

理解 Hive 性能，一半的功力在理解 Shuffle 的每一步开销。整个过程分 Map 端与 Reduce 端两半：

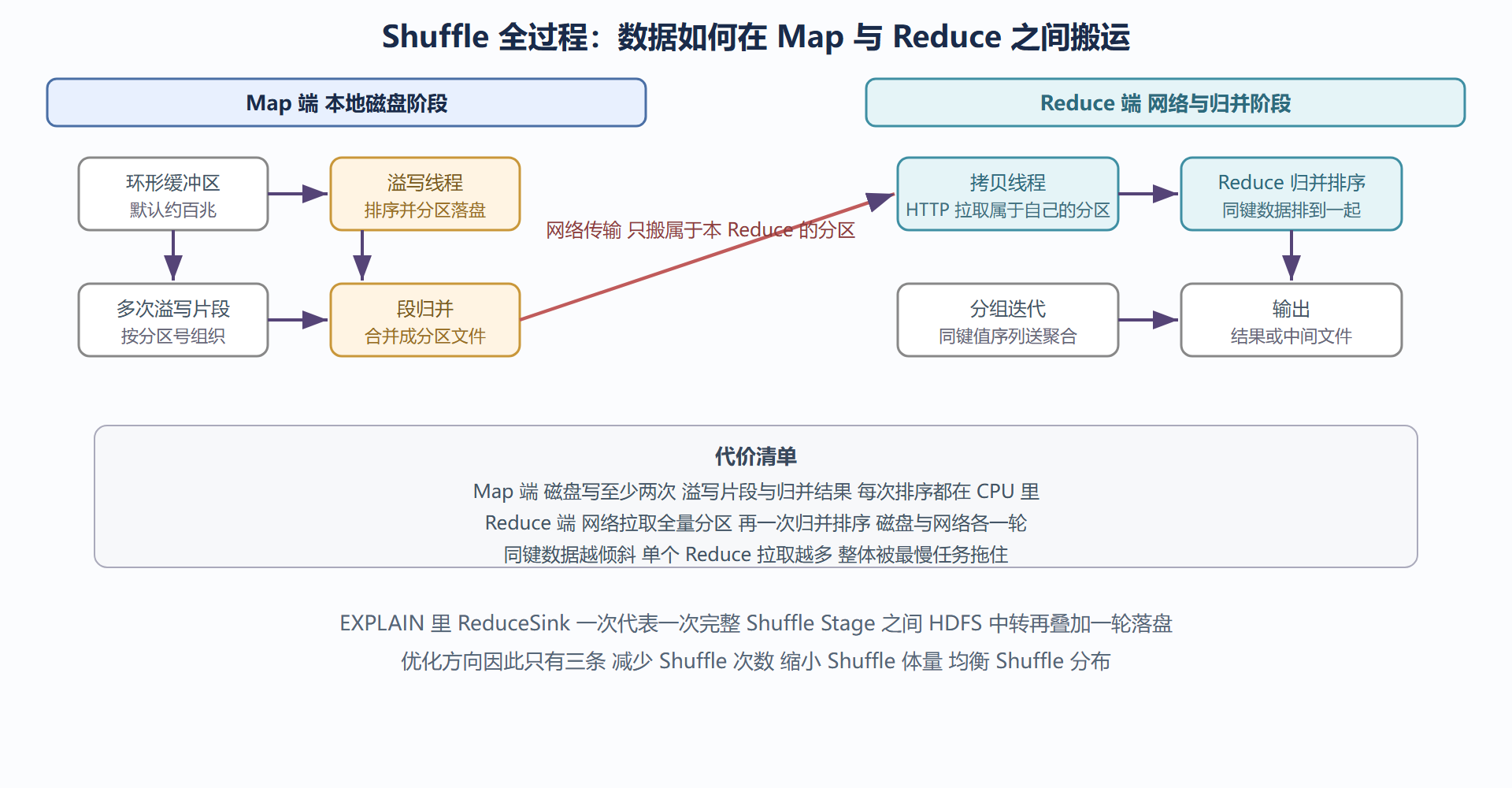

Shuffle 全景：从 Map 输出到 Reduce 输入

逐步展开：

Map 端。每条输出记录先写进内存里的环形缓冲区（默认约 100MB，阈值 80% 触发溢写）。溢写线程把缓冲区内容按"分区号、排序键"排序后写成磁盘片段——分区号由 Shuffle 分区函数对键哈希取模得到，决定了这条记录将来归属哪个 Reduce 任务。Map 结束前，多个片段归并成一个按分区组织的文件。这一阶段全部发生在 Map 任务本地：一次内存排序、若干次磁盘写。

Reduce 端。每个 Reduce 任务起若干拷贝线程，通过 HTTP 从所有已完成 Map 任务那里拉取属于自己的那个分区。拉完的片段再做一轮归并排序，让相同键的记录物理相邻，然后按键分组迭代，喂给聚合或连接逻辑。

把代价数一遍：Map 端至少两次磁盘写（溢写与归并），Reduce 端一次全量网络拉取加一次磁盘归并。一次 Shuffle，磁盘两三轮、网络一整轮、排序两遍。这就是为什么第 2 章的优化规则（下推、裁剪、Map 端聚合）全部指向同一个目标：让更少的数据走到这段路上。

GroupBy 搭在骨架上

有了物理图景，回头看 GROUP BY 的翻译。SELECT customer_id, SUM(amount) GROUP BY customer_id：

• Map 任务扫各自的数据片，输出键值对（customer_id, amount）；
• Shuffle 分区函数按 customer_id 哈希，保证同客户的所有订单进同一个 Reduce；
• Reduce 收到同键的一串 amount，求和输出。

配合第 2 章的 Map 端聚合规则：Map 输出前先在本地把同键的 amount 压成部分和，网络上传的是部分和而不是原始行。两个机制叠加后，Shuffle 体量从"行数"级压到"任务数乘键数"级。

EXPLAIN 里对应的指纹是 ReduceSink 的 key expressions 与 GroupBy 的 mode 标记。看到 mode hash 加 mergepartial 成对出现，就知道两段式聚合已生效；只有 complete 一种模式时，说明原始行直接上了网络，通常意味着 Map 端聚合被关或失效，值得追问原因。

Join 搭在骨架上

Reduce 端 Join（也叫 Common Join 或 Shuffle Join）的翻译稍复杂，因为要拼两张表：

• 两张表的 Map 任务各自输出记录，键是连接键 customer_id，值里带一个"表来源标签"；
• Shuffle 按连接键分区，于是"能连上的行"在同一个 Reduce 相遇；
• Reduce 把一边（通常是大表）缓存在内存或溢写结构里当查找表，逐条扫描另一边做拼接。

EXPLAIN 里认它的特征：两个 TableScan 分支汇入同一个 Reduce 端的 Join Operator，且 ReduceSink 出现在两侧 Map 树的末尾。代价结构也清楚了：两张表的全量数据都要过一次 Shuffle。第 6 章会讲三条翻译路径里的另外两条——小表广播的 MapJoin 与排序合并的 SMB Join，本质上都是对"两边都上网络"这个代价结构的反击。

溢写与倾斜：两个高频故障的物理根源

溢写过多。Map 输出很大（例如高基数分组没做预聚合）时，溢写片段数量暴涨，归并轮数增加，任务日志里会出现 Spilled Records 远大于 Map output records 的迹象。对策回到逻辑层：让更多过滤与预聚合发生在 Map 端，或者加大缓冲区、提高溢写线程并行度——但首选永远是缩小输出本身。

单个 Reduce 拖垮全局。键分布倾斜时，某个键占据大比例记录，全部涌向一个 Reduce 任务。进度条上 99% 的任务秒完成、剩一个跑半小时，是倾斜的标准画面。物理根源同样在 Shuffle：分区函数只保证"同键同任务"，不保证"任务间均衡"。治理手段（加盐打散、两阶段聚合、MapJoin 绕过）第 6 章专门展开，这里先建立认知：倾斜不是任务慢，是分布设计遭遇了数据分布。

用计数器亲眼看一次 Shuffle

理论说尽，给自己安排一个十分钟的观察实验。挑一张中等大小的分区表，跑一条带 GROUP BY 的查询，任务完成后打开 YARN 应用页面的计数器区（或在任务历史里看 counters），对照下面这张清单读数：

三个读数组合出的诊断结论比任何"感觉慢"都有力：Spilled Records 数倍于 Map output records，说明缓冲区不够或输出过大，先看能不能把更多过滤推进 Map 端；Combine output records 几乎等于 Map output records，说明分组键基数极高、预聚合没压到东西（第 6 章的高基数场景）；Reduce shuffle bytes 与扫描量同量级，说明网络税接近全额征收，查询设计有大刀阔斧的空间。

再做一个对照实验：同一条查询把 SELECT 列表从两列改成十列，重跑一次看 Map output bytes 与 shuffle bytes 的涨幅——你会直观看到列裁剪被破坏后的网络代价，这个数字比任何文档里的"建议显式列清单"都有说服力。把两次实验的计数器读数存进个人笔记，它们是你日后判断"这条查询的 Shuffle 是否健康"的第一组基线。

顺带把 Reduce 数量的物理直觉补全：Reduce 任务数并非由 Shuffle 决定，而是由提交时的配置推算（第 7 章参数节细讲），Shuffle 只决定"每个 Reduce 该拿哪些数据"。于是并行度与均衡是两件事：任务数给足了，键分布倾斜照样长尾；键分布均匀，任务数不够照样慢。理解这层分离，第 6 章的倾斜治理（治分布）与第 7 章的参数调优（治并行度）才不会张冠李戴。

本节要点回顾

• 铁律：相同键必须物理相遇，Shuffle 是实现手段，也是主要物理代价；
• 五步走：缓冲、溢写（排序加分区）、段归并、网络拷贝、Reduce 归并分组；
• 代价结构：一次 Shuffle 约等于磁盘两三轮、网络一整轮、排序两遍；
• GroupBy 翻译：分组键即分区键，两段式聚合压网络体量；
• Join 翻译：连接键即分区键，表来源标签解决两边数据拼对，两边全量过网络；
• 两大故障根源：溢写过多源于 Map 输出过大，长尾任务源于键分布倾斜，对策都在缩小与均衡 Shuffle。
