2.1 逐步聚合与链式聚合

2.1 逐步聚合与链式聚合

本节摘要：聚合反应按机理分为逐步聚合和链式聚合两大类。逐步聚合中任意分子之间都能反应，分子量随转化率缓慢增长，高分子量产物出现在反应后期；链式聚合中活性中心一旦引发便高速生长，高分子量产物在反应早期即大量形成。两者的动力学特征、分子量控制和适用单体类型截然不同。

先说结论

阅读完本节，你应当能够：

1. 画出逐步聚合和链式聚合的分子量-转化率关系曲线并解释差异
2. 说明Carothers方程在逐步聚合分子量控制中的原理和应用
3. 区分自由基聚合的四个阶段（引发、增长、终止、链转移）及其对产物的影响
4. 解释为什么逐步聚合需要高转化率才能得到高分子量产物

一、从工程问题出发：为什么需要区分两种机理

假设你要制备一种聚酯材料用于饮料瓶。单体是对苯二甲酸和乙二醇，反应方式是酯化缩聚。反应开始时，体系中有大量的小分子单体；随着反应进行，单体浓度下降，但产物分子量增长缓慢——即使反应进行到80%，平均分子量仍然不高。只有当转化率超过98%时，分子量才突然飙升到可用水平。

换成乙烯做单体，通过自由基聚合制备聚乙烯，情况就完全不同。一旦引发，单体浓度在几分钟内急剧下降，高分子量聚乙烯几乎在反应开始后就大量形成。

这种截然不同的行为模式，不是"催化剂好坏"的问题，而是聚合机理本身决定的。逐步聚合和链式聚合在分子量增长方式上的根本差异，直接影响到：你该选什么单体、反应要进行多久、怎么控制分子量、反应热怎么管理。搞不清这个区别，聚合工艺设计就无从下手。

二、逐步聚合的机理与特征

2.1 缩聚反应

缩聚是逐步聚合中最重要的一类。两种或多种含双官能团（或多官能团）的单体，通过官能团之间的缩合反应逐步连接，每形成一个键就脱除一个小分子副产物（水、醇、氯化氢等）。

以合成PET为例：

# PET合成（简化示意）
# 单体1: 对苯二甲酸  HOOC-Ar-COOH  (Ar = 对苯二酰基)
# 单体2: 乙二醇      HO-CH2-CH2-OH
#
# 酯化反应: -COOH + -OH → -COO- + H2O
#
# 逐步进行:
# n HOOCArCOOH + n HOCH2CH2OH → [─OOC-Ar-COO-CH2CH2-O─]_n + (2n-1) H2O
#
# 注意: 每一步都伴随水的脱除，水的持续移除是推动反应向高分子量方向进行的必要条件
​

缩聚的几个关键特征：

任意分子都能反应。不只是单体-单体，单体-二聚体、二聚体-二聚体、三聚体-五聚体……任何两个含端官能团的分子之间都能反应。这导致了一个独特的动力学后果：分子量随转化率缓慢增长。

Carothers方程精确描述了这一关系。对于等官能团的A-A + B-B型缩聚体系：

DP_n = \frac{1}{1-p}

其中 p 是官能团转化率。这意味着：

要达到工程有用的分子量（DPn > 100），转化率必须超过99%。这个苛刻条件直接决定了缩聚反应的工程特点：必须高效移除副产物水、反应后期粘度急剧增大导致传质困难、通常需要高真空和高温。

线形缩聚与体形缩聚的区分也很重要。当所有单体都是双官能团时，产物是线形高分子。但如果引入三官能团单体（如甘油有三个羟基），链在生长过程中会发生支化，最终形成三维交联网络——这就是体形缩聚，产物不溶不熔。酚醛树脂、不饱和聚酯都是体形缩聚的例子。

2.2 开环聚合

开环聚合是逐步聚合的另一重要类型。环状单体（如己内酰胺、环氧乙烷、环氧丙烷）的环在催化剂作用下打开，形成线形高分子。开环聚合不产生小分子副产物，这在环保和产物纯度方面有优势。

聚己内酰胺（尼龙6）就是通过己内酰胺开环聚合制备的。与尼龙66的缩聚路线相比，开环路线工艺更简单，无需水的脱除。

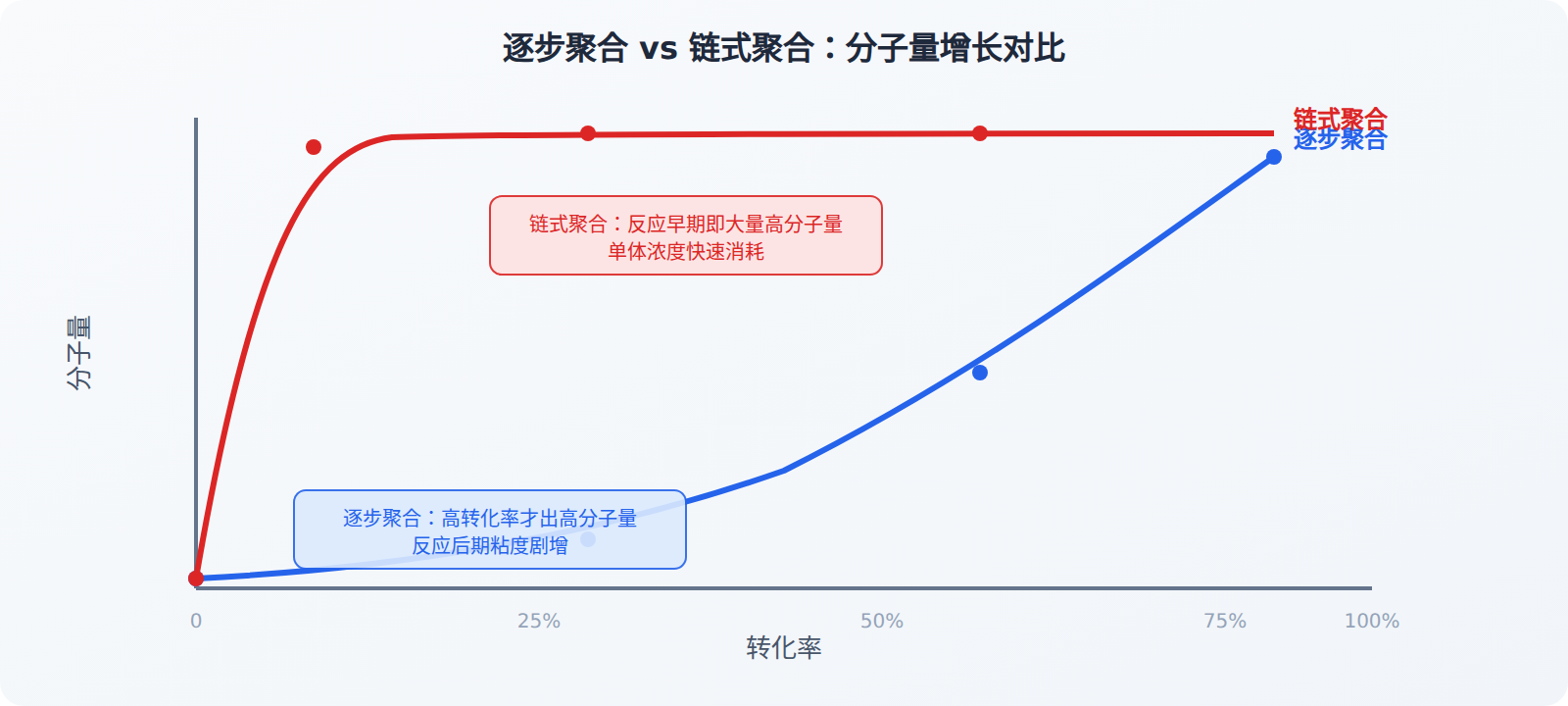

逐步聚合的分子量-转化率关系

三、链式聚合的机理与特征

链式聚合的核心是活性中心——自由基、碳正离子、碳负离子或配位络合物。活性中心一旦形成，就以极快的速度与大量单体逐个加成，使分子链在极短时间内从无到有、急速增长。

3.1 自由基聚合

自由基聚合是工业上应用最广泛的链式聚合方法，因为它条件温和（通常50~80°C、常压）、适用单体范围广、对杂质相对宽容。

四个基本阶段：

引发（Initiation）：引发剂（如过氧化苯甲酰BPO、偶氮二异丁腈AIBN）受热分解产生初级自由基，初级自由基攻击单体双键形成单体自由基。引发是整个反应的"发令枪"——没有引发剂分解就没有聚合。引发剂浓度决定活性中心的数量，从而影响最终分子量（引发剂浓度高→活性中心多→每条链分到的单体少→分子量低）。

增长（Propagation）：活性自由基与单体双键加成，链长每次增加一个重复单元。增长速度极快（每秒可加成数千个单体），是链式聚合最核心的过程。

终止（Termination）：两条增长链的自由基相遇，通过偶合（两条链合并为一条）或歧化（一条链夺取另一条链的氢原子，两条链都终止）而终止。终止反应导致活性中心消失，决定了每条链的最终长度。

链转移（Chain Transfer）：增长链自由基将活性转移到其他分子（单体、溶剂、引发剂或已终止的死链）上。链转移不减少总自由基浓度，但会导致原来那条链终止、新的一条链开始。这增加了分子量分布的宽度。

3.2 离子聚合

离子聚合以碳正离子或碳负离子为活性中心，具有比自由基聚合更好的控制能力。

阳离子聚合适用于含有给电子基团的单体（异丁烯、乙烯基醚），在Lewis酸（如AlCl3、BF3）催化下进行。阳离子聚合速率极快，但活性中心容易被杂质（水、醇）猝灭。

阴离子聚合适用于含有吸电子基团的单体（苯乙烯、丙烯腈、甲基丙烯酸甲酯），在碱金属或有机锂引发。阴离子聚合的突出优势是可以实现"活性聚合"——在无终止无转移的条件下，所有链同时生长到单体耗尽，分子量由单体与引发剂比精确决定。

3.3 配位聚合

配位聚合以齐格勒-纳塔催化剂（如TiCl3/AlEt3）为代表，活性中心是过渡金属与单体配位形成的络合物。配位聚合的独特能力是立体控制：通过催化剂的空间结构，控制单体加成的立体方向，得到等规或间规聚合物。

等规聚丙烯（所有甲基在同一侧）可以结晶，力学强度高，是重要的工程塑料。无规聚丙烯（甲基随机排列）无法结晶，是蜡状低强度材料。同样的单体，仅仅因为立体排列不同，性能天差地别——这就是配位聚合的价值。

两大机理的核心对比

⚠️ 工程上的关键区别：逐步聚合在高转化率阶段粘度急剧增大，传质和传热变得极其困难，是工程设计中的瓶颈。链式聚合的集中放热可能导致"爆聚"（runaway polymerization），需要特别的热管理策略。

四、机理选择的工程判断

选择聚合机理不是纯学术问题，而是一个工程决策。你需要考虑的因素包括：

• 目标单体：有些单体只适合逐步聚合（如对苯二甲酸+乙二醇），有些只适合链式聚合（如乙烯、丙烯），要看官能团类型
• 分子量要求：如果需要窄分布的精确分子量，优先考虑可控链式聚合（阴离子、ATRP）；如果分子量要求不高且能接受宽分布，自由基聚合成本最低
• 立体结构要求：需要等规/间规排列时，配位聚合是唯一选择
• 生产规模：自由基聚合（本体、乳液）适合大规模生产；离子聚合和配位聚合对条件要求高，通常在专业化工厂中运行
• 经济性：自由基聚合条件温和、成本最低；配位聚合需要昂贵的催化剂和纯化条件

重点提炼

• 逐步聚合的分子量随转化率缓慢增长，高转化率（>99%）是获得高分子量的必要条件
• 链式聚合的活性中心一旦引发便快速生长，高分子量产物在反应早期大量形成
• Carothers方程 DP_n = 1/(1-p) 是缩聚分子量控制的理论基础
• 自由基聚合有引发、增长、终止、链转移四个阶段，链转移使分子量分布变宽
• 离子聚合条件更苛刻但控制更好，阴离子聚合可达到"活性"状态
• 配位聚合的核心价值是立体控制，决定了聚合物的结晶行为和力学性能
• 机理选择是一个涉及单体类型、分子量要求、经济性等多因素的工程决策
