2.2 可控活性聚合与共聚合
2.2 可控/"活性"聚合与共聚合
本节摘要：传统聚合方法难以精确控制分子量和链结构。可控/"活性"聚合通过引入可逆失活机制，使聚合反应像"搭积木"一样可停可续，实现分子量精确控制和复杂结构合成。共聚合则通过将不同单体引入同一条链，赋予材料性能组合的灵活性。两者结合是现代高分子材料设计的核心手段。
核心问题
阅读完本节，你应当能够：
- 解释ATRP和RAFT中"可逆失活"机制如何实现分子量精确控制
- 描述活性聚合合成嵌段共聚物的基本操作步骤
- 用竞聚率数据判断二元共聚的倾向（无规/交替/嵌段）
- 说明共聚合方程的物理意义及其对组成预测的指导作用
一、传统聚合的控制困境
常规自由基聚合产物有一个令人头疼的特征：分子量分布宽（PDI通常2~5），不同链的长度参差不齐，而且你无法精确知道每条链长什么样。原因在于自由基聚合的终止反应不可控——两条链一旦碰撞就终止，链转移又随时可能发生，"该停不停、该长不长"。
更致命的问题是：常规聚合几乎不可能合成嵌段共聚物。嵌段共聚物是指一条链由两种或多种不同单体的"区块"组成，例如AAAA-BBBB-AAAA型（三嵌段共聚物）。这种结构在热塑性弹性体（如SBS）、药物递送载体等领域有重要应用。但要让自由基聚合在合适的时间点从单体A切换到单体B，需要所有链几乎同时"停下来"等指令，这在传统条件下做不到。
1956年斯瓦克发现活性阴离子聚合部分解决了这个问题——在无终止条件下，所有链同步生长，可以精确控制。但阴离子聚合对单体类型限制严格（不适合丙烯酸酯等常见单体），对水氧极度敏感，工业化应用范围有限。
真正的突破来自1990年代的可控自由基聚合技术。
二、ATRP：原子转移自由基聚合
2.1 核心机制
ATRP（Atom Transfer Radical Polymerization）由Matyjaszewski于1995年开发。其核心思想是给自由基聚合引入一个"开关"：用一个过渡金属络合物（通常是CuBr/配体）来可逆地"休眠"和"激活"增长自由基。
当自由基处于激活态（active）时，它可以像普通自由基一样加成单体、使链增长。当它被金属络合物捕获进入休眠态（dormant）时，增长暂时停止。激活和休眠之间的快速平衡使体系中始终只有极少量自由基（ppm级别），大大降低了终止概率。
# ATRP简化机制 # P-Br + Cu(I)/L ⇌ P· + Cu(II)Br/L （激活-休眠平衡） # P· + M → P-M· （增长，M = 单体） # P-M· + Cu(II)Br/L ⇌ P-M-Br + Cu(I)/L （重新休眠） # # 关键：平衡常数K_eq控制激活态自由基浓度 # K_eq小 → 大部分链处于休眠态 → 终止概率极低 # K_eq大 → 激活态浓度高 → 终止概率上升，控制变差
ATRP的几个要点：
分子量由投料比决定：\bar{M}_n \approx \frac{[M]_0}{[R-X]_0} \times M_0 \times \text{转化率}。[M]_0是单体初始浓度，[R-X]_0是引发剂浓度，M_0是重复单元分子量。投料比确定后，分子量就被"写死"了。
分子量分布窄：因为所有链同时开始、同步增长，PDI通常在1.1~1.3之间。
适用单体范围广：苯乙烯、(甲基)丙烯酸酯类、丙烯腈等都能用ATRP聚合，这是相比阴离子聚合的最大优势。
缺点：体系中含有过渡金属，后处理需要脱除金属残余（特别是生物医学应用需要高纯度产品时）；配体成本较高。
⚠️ ATRP的工程挑战：ATRP对氧极度敏感（氧气会淬灭自由基），工业化需要严格的除氧条件。近年来开发的"电子转移再生ATRP"（ARGET ATRP）通过使用低价态铜前体和还原剂来维持催化循环，降低了对除氧的要求，大大推动了ATRP的工业化应用。
2.2 RAFT：可逆加成-断裂链转移
RAFT（Reversible Addition-Fragmentation chain Transfer）由Rizzardo等人在1998年开发，是另一种可控自由基聚合方法。它用硫代羰基硫酯化合物（RAFT试剂）作为链转移剂，通过可逆的加成-断裂过程实现活性控制。
RAFT的核心过程：
- 增长链自由基攻击RAFT试剂的C=S键，形成中间自由基
- 中间自由基断裂，原来的增长链被RAFT试剂"封端"（进入休眠态），RAFT试剂释放出新的自由基继续引发新链
- 所有链不断在"生长"和"封端"之间切换，同步增长
RAFT的最大优势是不含金属。对于药物载体、生物材料等对金属残余敏感的应用，RAFT是更合适的选择。缺点是RAFT试剂合成步骤多、成本高、某些单体（如醋酸乙烯酯）的RAFT聚合控制效果不够理想。
ATRP和RAFT的对比：
| 维度 | ATRP | RAFT |
|---|---|---|
| 控制剂 | 过渡金属络合物 | 有机硫化合物 |
| 控制机制 | 可逆原子转移 | 可逆链转移 |
| 金属残余 | 有，需后处理脱除 | 无 |
| 适用单体 | 苯乙烯、丙烯酸酯、丙烯腈 | 范围更广，包括醋酸乙烯酯 |
| PDI | 1.1~1.3 | 1.1~1.3 |
| 成本 | 金属盐+配体较贵 | RAFT试剂较贵 |
| 脱氧要求 | 严格（ARGET有所改善） | 相对宽容 |
三、共聚合：把不同单体编织进一条链
3.1 为什么需要共聚合
均聚物（只含一种单体的聚合物）的性能范围有限。聚苯乙烯脆，聚丙烯耐热性一般，聚甲基丙烯酸甲酯不耐溶剂。很多时候我们需要一种材料同时具备两种或多种性能——例如既要有弹性又要有强度，既要有亲水性又要有疏水性。
共聚合通过将不同单体引入同一条高分子链，把各自的优势"缝合"在一起，是实现性能定制化的主要手段。SBS三嵌段共聚物（苯乙烯-丁二烯-苯乙烯）就是经典案例：两端的聚苯乙烯段形成硬区（玻璃态微相），中间的聚丁二烯段形成软区（橡胶态微相），宏观上表现出热塑性弹性体的行为——无需硫化就有橡胶弹性，而且可以像塑料一样注塑加工。
3.2 竞聚率与共聚物组成
两种单体M1和M2共聚时，各自的反应活性不同，用竞聚率 r_1 和 r_2 来描述：
r_1 = k_{11}/k_{12}：活性中心M1·对单体M1的加成速率 / 对单体M2的加成速率
r_2 = k_{22}/k_{21}：活性中心M2·对单体M2的加成速率 / 对单体M1的加成速率
竞聚率的值直接决定了共聚物的组成和序列特征：
| r_1 | r_2 | 共聚特征 | 产物 |
|---|---|---|---|
| ≈1 | ≈1 | 两种单体活性相近 | 理想无规共聚物 |
| <1 | <1 | 各自偏好对方单体 | 交替共聚物 |
| >1 | <1 | M1倾向自聚，M2倾向与M1共聚 | 嵌段倾向（若两种活性中心差异大） |
| >>1 | <<1 | 各自强烈自聚 | 基本不共聚，各自均聚 |
Mayo-Lewis共聚合方程描述了共聚物组成与单体投料比的关系：
F_1 = \frac{r_1 f_1^2 + f_1 f_2}{r_1 f_1^2 + 2f_1 f_2 + r_2 f_2^2}
其中 F_1 是共聚物中M1的摩尔分数，f_1 是单体混合物中M1的摩尔分数。这个方程在实际应用中用于预测共聚物组成，指导投料方案设计。
一个重要的现象是组成漂移：由于两种单体的消耗速率不同，随着反应进行，单体混合物的组成不断变化，导致不同时期生成的共聚物组成不同。在工程上，为得到组成均匀的产物，通常需要采用"半连续加料"策略——将消耗较快的单体连续补加，维持单体混合物组成恒定。
3.3 共聚物的结构类型
共聚物按序列排列方式可分为：
- 无规共聚物：两种单体单元在链中随机排列，如乙丙橡胶
- 交替共聚物：两种单体严格交替排列，如苯乙烯-马来酸酐共聚物
- 嵌段共聚物：相同单体的连续区段形成"块"，如SBS热塑性弹性体
- 接枝共聚物：一种单体的长链作为"主干"，另一种单体的链段从主链上"长出"
不同结构类型赋予材料截然不同的性能。无规共聚物主要调节Tg和结晶性；嵌段共聚物可以实现微相分离，形成纳米尺度的有序结构；接枝共聚物常用于增韧改性。

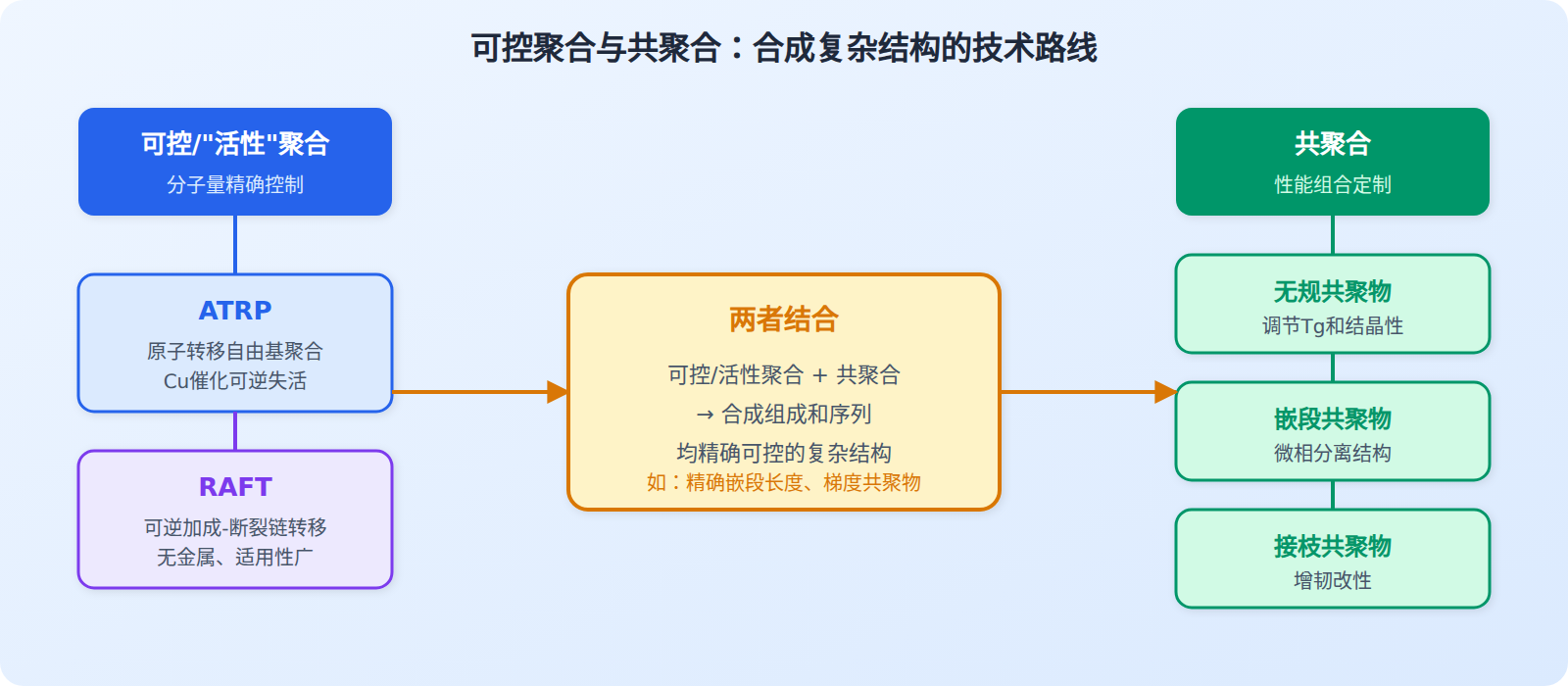

共聚合技术路线
四、工程实践中的取舍
可控聚合和共聚合给了我们强大的合成工具，但每一种都有代价。
ATRP需要金属催化剂，RAFT需要特殊试剂，活性阴离子聚合需要超高纯度条件。在实验室里，这些条件都可以满足；但在千吨级工业化生产中，每增加一个纯化步骤就增加一份成本。
因此在很多工业场景中，常规自由基聚合仍然是主力——尽管控制不够精确，但成本低、工艺成熟、规模灵活。可控聚合主要用于高附加值领域：生物医药（精确嵌段的药物载体）、高端涂料（窄分布带来更好的成膜性）、特种弹性体（精确嵌段长度决定弹性回复行为）。
💡 关键直觉：可控聚合不是"更好的聚合"，而是"解决不同问题的聚合"。当你需要精确的结构控制时，它不可替代；当你不需要那么精确但追求成本最低时，传统方法可能更合适。工具选择取决于目标。
本章回顾
- 可控/"活性"聚合的核心是通过"可逆失活"机制降低终止概率，使分子量精确可控
- ATRP利用过渡金属络合物的可逆氧化还原，优点是适用单体广，缺点是有金属残余
- RAFT利用有机硫化合物做链转移剂，优点是无金属，缺点是试剂成本高
- 竞聚率决定两种单体的共聚倾向，是预测共聚物组成的关键参数
- 组成漂移是共聚合的固有现象，半连续加料是工程上常用的解决方案
- 共聚物按序列分为无规、交替、嵌段、接枝四类，各有不同的性能调控目标
- 可控聚合与共聚合结合可以合成结构精确的复杂高分子，适用于高附加值领域
