3.1 高分子链结构与聚集态

3.1 高分子链结构与聚集态

本节摘要：高分子性能的根本差异源于两个层级的结构：单链层面的链柔顺性、立构规整性和化学组成，以及多链层面的聚集态——结晶区与非晶区的比例、排列方式和微观形态。理解从单链到聚集态的跨尺度关联，是预测和调控材料性能的基础。

本节导读

阅读完本节，你应当能够：

1. 用内旋转势能和链段运动的概念解释链柔顺性差异
2. 区分等规、间规和无规三种立构排列及其对结晶行为的影响
3. 描述球晶、片晶、串晶等高分子结晶形态的特征
4. 解释Avrami方程在结晶动力学中的应用

一、单条分子链的结构层次

1.1 链骨架：碳链与杂链

高分子主链的化学组成是决定链柔顺性的第一要素。最常见的是碳链高分子（主链全部由碳原子组成，如PE、PP、PS、PVC），碳碳单键可以在一定角度范围内内旋转，赋予链一定的柔顺性。

杂链高分子主链含有O、N、S等杂原子，形成醚键、酯键、酰胺键、亚氨键等。杂原子的引入通常会改变链的柔顺性——醚键（-O-）比碳碳键更柔顺（键角更大、旋转势垒更低），酯键（-COO-）和酰胺键（-CONH-）引入了部分双键特性，刚性增加。

如果主链中含有苯环、杂环等刚性结构单元，链的柔顺性会大幅下降。聚酰亚胺（PI）主链中的芳环和酰亚胺环使其Tg高达300°C以上，是典型的高刚性链。

1.2 链柔顺性：分子链能卷曲到什么程度

碳碳单键的内旋转不是完全自由的。每一个单键的旋转都受到相邻键上原子和基团的空间位阻影响，存在一个旋转势能曲线。势能最低的位置是稳定构象，势能越高的构象越不稳定。

聚乙烯链的碳碳单键旋转势垒较低（约13 kJ/mol），在室温下热能足以使单键频繁跳过势垒，链可以采取大量不同的构象——这就是"柔顺链"。与之对比，如果主链上带有苯环（如聚对苯二甲酸乙二醇酯PET中的苯环）或大的侧基（如聚苯乙烯PS中的苯基），旋转势垒升高，链的柔顺性下降。

链柔顺性的工程意义很直接：柔顺链的Tg低（如聚二甲基硅氧烷PDMS，Tg约-125°C），刚性链的Tg高（如聚酰亚胺PI，Tg>300°C）。Tg是材料使用温度下限——低于Tg材料变脆，高于Tg材料才有弹性变形能力。

1.3 立构规整性：排列的秩序

对于含有不对称碳原子的高分子（如聚丙烯、聚甲基丙烯酸甲酯），每个重复单元上都有一个"手性中心"——侧基可以在主链平面的上方或下方。侧基的排列方式就是立构规整性（tacticity）。

等规（isotactic）：所有侧基都在主链的同一侧。等规聚丙烯的分子链排列非常规整，能够紧密堆叠形成高度结晶结构，Tm约170°C，力学强度高，是重要的工程塑料和纤维材料。

间规（syndiotactic）：侧基交替排列。间规聚丙烯也能结晶，但Tm比等规低，综合性能不如等规产品。

无规（atactic）：侧基随机排列。链的规整性差，无法有效结晶，Tm消失，只表现出Tg（约0°C）。无规聚丙烯是蜡状的低强度材料。

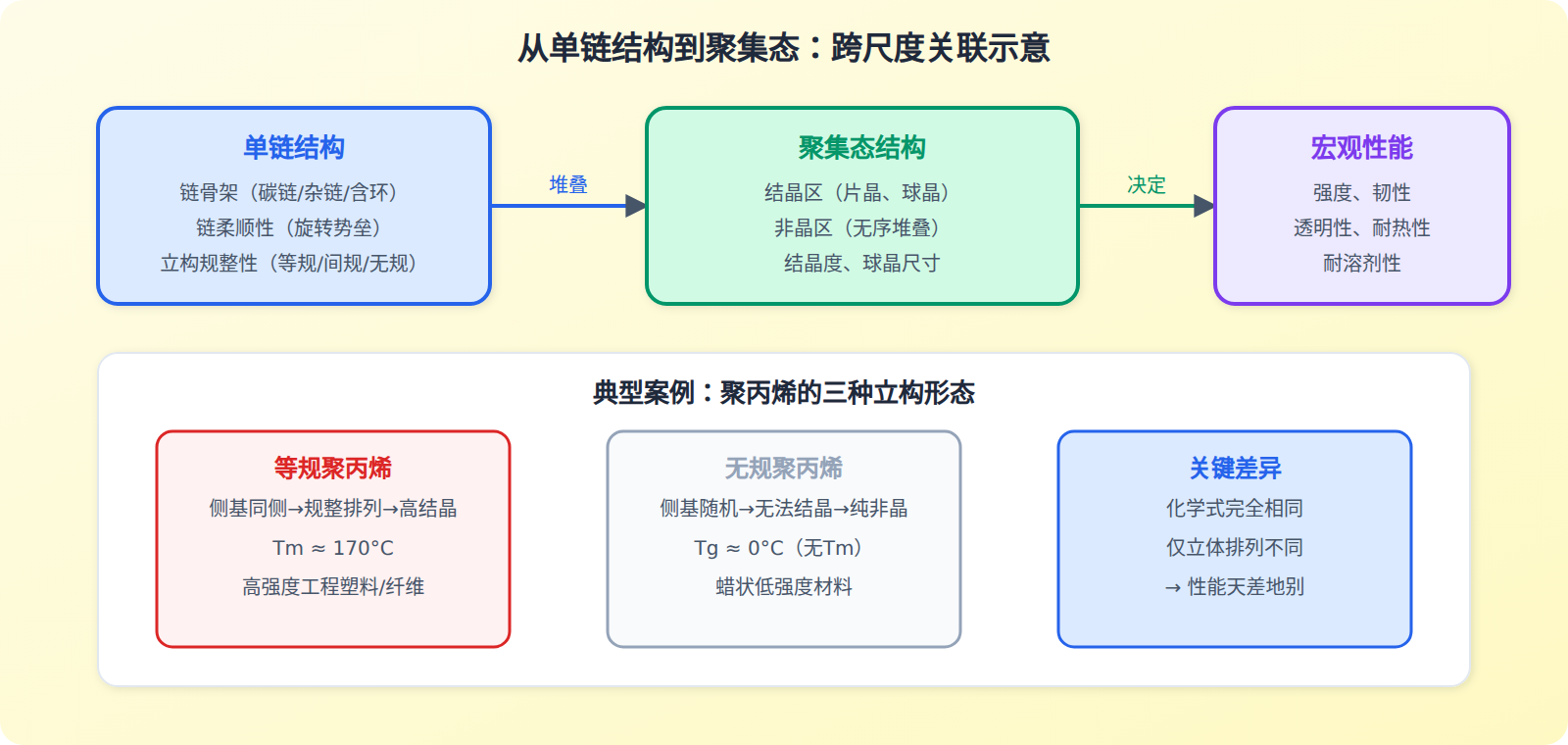

同样一个聚丙烯分子式，仅仅因为立体排列不同，等规品是高强度工程塑料，无规品是低强度蜡状物——这就是立构规整性的工程威力。齐格勒-纳塔催化剂和茂金属催化剂之所以重要，正是因为它们能控制立构规整性。

二、聚集态结构：多条链如何堆叠

单链的结构特征决定了链能否有效排列堆叠，而多条链的堆叠方式——聚集态结构——直接决定了材料的结晶性、透明性、力学强度等宏观性能。

2.1 结晶态与非晶态

高分子不可能100%结晶（与低分子不同）。原因是分子链太长，一条链穿越多个结晶区和非晶区，链的某些区段规整排列形成结晶（crystallite），其他区段则保持无序排列形成非晶区（amorphous region）。

这种"半结晶"结构是高分子区别于金属和陶瓷的一大特征。常见的半结晶聚合物包括PE、PP、PET、尼龙、PTFE等，结晶度范围从30%到90%不等。完全非晶态的聚合物包括PS、PMMA、PC、PVC等。

结晶区赋予材料：高强度、高模量、不透明性（晶区和非晶区折射率不同导致光散射）、耐溶剂性（溶剂分子难以渗入规整排列的晶区）。

非晶区赋予材料：韧性、冲击强度、透明性（如果完全非晶的话）、气体渗透性。

半结晶材料的宏观性能取决于结晶度和结晶形态两个因素。

2.2 结晶形态：从片晶到球晶

高分子结晶的微观形态比低分子晶体复杂得多，因为分子链必须折叠才能排入晶格。

**片晶（lamella）**是最基本的结晶单元，厚度通常10~20nm。分子链在片晶中垂直于片晶表面方向排列——但一条完整的分子链（长度可达微米级）远比片晶厚得多，所以链必须反复折叠才能容纳在片晶中。这个"链折叠"是高分子结晶学中一个长期存在争议的课题——实际观测到的片晶表面并不像"近邻折叠模型"那样整齐，而是更接近"无规松散折叠"。

**球晶（spherulite）**是最常见的宏观结晶形态，在偏光显微镜下呈现特征性的"马尔他十字"图案。球晶是从一个晶核出发，片晶以放射状向外生长形成的球状聚集体，直径通常从几微米到几百微米。大多数半结晶聚合物在常规冷却条件下都形成球晶结构。

球晶的大小和密度对材料性能有显著影响：球晶越大，材料越脆（因为球晶边界是薄弱环节）；球晶越小越密，材料综合性能越好。工程上通过控制冷却速率和添加成核剂来调节球晶尺寸——快速冷却得到小球晶，成核剂提供大量晶核使球晶密度增大。

2.3 结晶动力学

高分子结晶不是瞬间完成的，而是一个有时间依赖的过程。Avrami方程描述了结晶度随时间的变化：

X_t = 1 - \exp(-Kt^n)

其中 X_t 是时间t时的相对结晶度，K 是结晶速率常数，n 是Avrami指数（与成核方式和生长维度有关）。这个方程在结晶前期拟合良好，后期因二次结晶和球晶碰撞而偏离。

影响结晶速率的因素包括：

• 温度：存在一个最大结晶速率温度 T_{max}，通常在Tg和Tm之间。低于Tg链段不能运动，高于Tm热运动破坏有序排列。
• 分子量：分子量越高，链段运动越困难，结晶速率越慢。
• 立构规整性：等规度高→结晶速率快→结晶度高。
• 成核方式：均相成核（靠热涨落自发产生晶核）速率慢；异相成核（靠杂质、容器壁或外加成核剂提供晶核）速率快。

三、影响聚集态的结构因素与结晶度调控

从工程应用的角度，理解结构因素如何影响聚集态，最终目的是为了调控性能。半结晶聚合物的结晶度不是固定值，而是可以通过加工条件显著调节的。

冷却速率是最基本的调控手段。缓慢冷却（如退火处理）允许链段有充分时间排入晶格，结晶度高、球晶大、材料刚而脆。快速冷却（如注塑后急冷）使链段来不及充分排列，结晶度低、球晶小、材料韧而软。在注塑成型中，制品表层因接触冷模具而快速冷却形成低结晶度的"皮层"，内部因散热慢而形成高结晶度的"芯层"——这种皮芯结构使制品具有"外韧内刚"的综合性能。

成核剂是工业上广泛使用的结晶调控手段。成核剂提供大量异相成核位点，使球晶数量增多、尺寸减小。典型的成核剂包括有机磷酸盐（用于PP）、滑石粉、碳酸钠等。添加成核剂后，PP的球晶尺寸从几十微米降到几微米，冲击强度显著提高，透明性也因球晶尺寸小于光波长而改善。

拉伸取向在纤维和薄膜加工中极为重要。拉伸使分子链沿拉伸方向排列，一方面提高取向度（提高该方向的强度），另一方面促进应变诱导结晶（提高结晶度和结晶完善程度）。双向拉伸的PET薄膜（BOPET）经过纵向和横向的同时拉伸，结晶度和取向度都达到很高的水平，力学强度和尺寸稳定性远优于未拉伸的PET薄膜。

💡 工程直觉：当你需要判断一种新材料的大致性能时，先问三个问题——链柔不柔（主链有什么），有没有规整排列（立构规整性如何），链之间能不能紧密堆叠（线性还是支化）。这三个问题的答案能帮你预测七八成的基本性能。

3.1 结晶度怎么调：一个HDPE瓶盖的实例

把"结晶度可调控"落到具体产品上，HDPE瓶盖是很好的例子。瓶盖需要刚度（保持密封螺纹的形状）和耐蠕变性，通常要求较高的结晶度——模具温度控制在30到50°C左右，冷却较慢，结晶较充分；同时瓶盖又必须有一定韧性防止拧紧时开裂，所以不能过度结晶。工程师通过调节模具温度、冷却水流量和脱模时间，把结晶度控制在目标范围。如果冷却过快，瓶盖表面形成致密的低结晶皮层而芯部结晶不足，刚度不达标；如果冷却过慢，球晶长得过大，瓶盖变脆，拧紧时沿合模线开裂。这就是"结构与性能"从课本概念变成产线参数的过程——同样的树脂，不同的工艺窗口，得到性能完全不同的制品。

要点速记

• 链柔顺性由主链化学组成和侧基大小决定，直接影响Tg和使用温度范围
• 立构规整性决定聚合物能否结晶以及结晶度的高低
• 半结晶结构是高分子的特征——结晶区赋予强度，非晶区赋予韧性
• 球晶是最常见的结晶形态，球晶尺寸和密度影响材料脆性和综合性能
• Avrami方程描述结晶度随时间的变化规律，最大结晶速率温度在Tg和Tm之间
• 同一化学式因立体排列不同（等规vs无规），性能可能天差地别——这是齐格勒-纳塔催化剂的工程价值所在
