3.2 热性能与力学性能

3.2 热性能与力学性能

本节摘要：高分子材料在工程应用中的温度范围和力学行为，由其热转变温度（Tg和Tm）和应力-应变响应决定。Tg划定了材料从脆性到弹性的温度边界，Tm则决定了结晶聚合物的最高使用温度。应力-应变曲线是判断材料是刚性塑料、韧性塑料还是弹性体的最直接手段。

本节学习目标

阅读完本节，你应当能够：

1. 解释Tg的分子运动学本质，列出影响Tg的结构因素
2. 区分高分子在不同温度区间（玻璃态、橡胶态、粘流态）的力学行为
3. 从应力-应变曲线判断材料的强度、模量、韧性和断裂方式
4. 分析结晶度对力学性能的定量影响规律

一、热性能的两个核心参数

1.1 玻璃化转变温度 Tg

高分子材料在温度变化时表现出的力学行为，不是渐变的，而是在特定温度附近发生急剧转变。这个转变温度就是玻璃化转变温度 Tg。

Tg的物理本质是什么？想象一条高分子链在空间中不断进行着局部构象变化——某些链段（segment，通常包含几十个碳原子）在不断地旋转、弯曲、伸缩。这些链段运动在低温下被"冻结"，链段被固定在某一构象不能自由变化——此时材料呈"玻璃态"，刚硬而脆。温度升高到Tg以上时，链段获得了足够的热能，开始大量进行构象变化——材料进入"橡胶态"或"高弹态"，变得柔韧而有弹性。

Tg不是一个绝对的固定点，而是一个温度区间（通常几度到十几度宽），其具体位置还受到测试频率的影响——频率越高（测试速度越快），测得的Tg越高。这个频率依赖性本身就是Tg是动力学过程而非热力学相变的证据。

影响Tg的结构因素

理解哪些结构因素影响Tg，是材料设计的基本功：

• 主链柔顺性：链越柔顺，Tg越低。PDMS（硅橡胶）的主链Si-O键旋转势垒低，Tg约-125°C；聚酰亚胺主链含芳环，Tg超过300°C。
• 侧基体积：大体积侧基阻碍链段运动，Tg升高。聚乙烯（无侧基）Tg约-120°C；聚苯乙烯（侧基为苯环）Tg约100°C；聚乙烯基咔唑（侧基为大的咔唑基）Tg超过200°C。
• 侧基极性：极性基团增加链间作用力，阻碍链段运动，Tg升高。聚丙烯（非极性侧基）Tg约0°C；聚氯乙烯（极性Cl侧基）Tg约80°C。
• 分子量：分子量低于某一临界值时，Tg随分子量增大而升高；超过临界值后Tg趋于恒定。原因在于链端的活动性高于链中段，低分子量时链端比例高，整体链段运动更自由。
• 交联：交联引入化学键约束链段运动，Tg升高。轻度交联的天然橡胶Tg从-73°C升到约-50°C。交联密度越高，Tg升幅越大。
• 增塑剂：增塑剂分子插入链间，增加自由体积，降低链间摩擦，Tg下降。PVC门窗材料中通常加入30%~40%的增塑剂使其Tg从80°C降到室温以下，获得柔性。

1.2 熔点 Tm

对于结晶聚合物，当温度升高到Tm时，结晶区熔化，材料从固体变为粘性液体。Tm的热力学本质是一级相变（自由能变化的一阶导数不连续），与Tg的动力学性质不同。

Tm与Tg之间有一个经验关系：T_m \approx 1.5 \sim 2.0 \times T_g（绝对温度）。这个比值在一定程度上反映了链的规整性和结晶能力。比值越大说明链越规整，结晶驱动力越强。

结晶度也影响Tm：完美晶体的Tm最高（热力学平衡熔点 T_m^0），实际聚合物中晶区存在各种缺陷（片晶厚度不均、链末端、杂质），使实际观测到的Tm低于 T_m^0。

二、三个温度区间与材料行为

随着温度从低到高，高分子经历三个力学状态：

玻璃态（T < Tg）

链段运动被冻结，材料表现得像刚硬的玻璃。形变很小（通常<1%），模量高（1~10 GPa），呈脆性断裂。在这个状态下，高分子的力学响应主要来自化学键的微小弹性形变和原子间距的变化，而不是链段的运动。

应用场景：低温使用的结构件。但要注意，材料不能在接近Tg的低温下承受冲击载荷，因为此时虽然名义上处于玻璃态，但已接近"脆性转变区"，冲击强度可能急剧下降。

高弹态（Tg < T < Tm，结晶聚合物）或（Tg < T < Td，非晶聚合物）

链段运动活跃，材料表现出橡胶弹性。模量下降到约110 MPa（比玻璃态低23个数量级），可以实现几十到几百百分比的弹性形变，而且形变在外力撤去后基本恢复。

非晶聚合物在高弹态是弹性体的理想使用温度范围。结晶聚合物的Tm通常远高于Tg，在Tg和Tm之间的温度范围内，结晶区仍保持固态提供物理交联点，而非晶区进入高弹态——材料表现为一种"半结晶的热弹性"状态，兼具一定的刚性和弹性。

粘流态（T > Tm 或 T > Td）

整个分子链可以整体滑动和重排，材料表现为高粘度液体。这就是高分子加工（注塑、挤出）的温度区间——分子链在高温下能够流动、充满模具、然后冷却定型。

Td（分解温度）是材料化学键开始断裂的温度上限。Tm和Td之间的温度窗口决定了材料的加工安全性——窗口越宽，加工越容易控制。

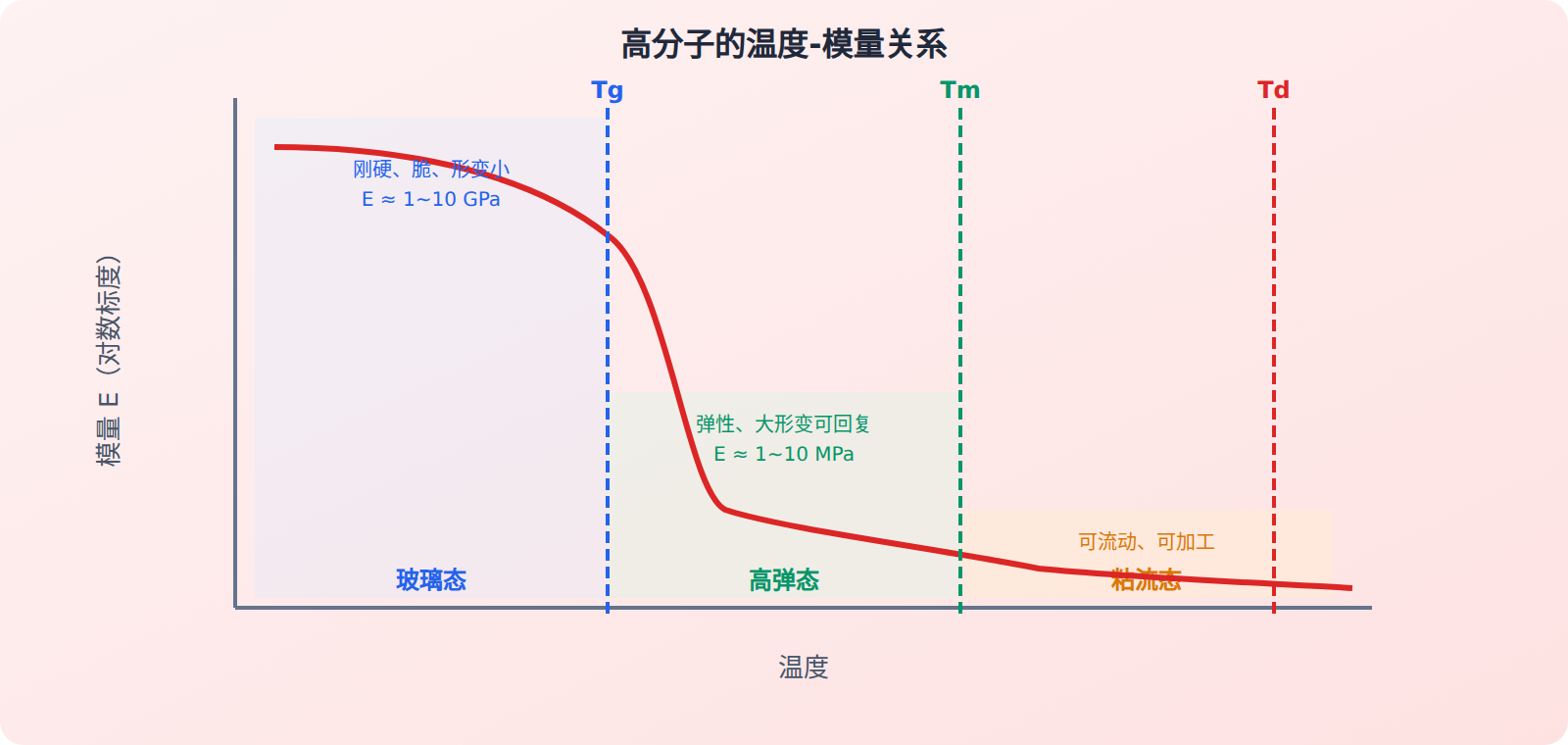

热行为全景

三、力学性能：应力-应变曲线的语言

应力-应变曲线是描述材料力学行为最直观的工具。对标准试样施加拉伸载荷，记录应力（单位截面积上的力）和应变（伸长率），就得到一条曲线。曲线的形状直接"讲述"了材料的力学性格。

3.1 典型应力-应变曲线类型

刚性脆性材料（如PS、PMMA）：曲线几乎是一条直线到断裂点，没有明显的屈服。断裂应变很小（<5%），断裂强度高但无韧性。受冲击时容易碎裂。

刚性韧性材料（如尼龙、PC、PET）：曲线先直线上升（弹性段），到达屈服点后出现"颈缩"（截面局部变细），然后应力平台化（冷拉段），最后应力再次上升（应变硬化段）直到断裂。断裂应变可达几十到几百百分比。这是工程塑料中最理想的力学行为类型。

弹性体（如硫化橡胶、SBS）：曲线呈现大弧度，模量低但断裂应变极高（>300%）。没有明显的屈服点，断裂前有大量弹性形变。

半结晶纤维（如HDPE、尼龙纤维）：经过高度拉伸取向后，模量和强度都很高，断裂应变适中。纤维材料通常是经过拉伸使分子链沿纤维轴高度取向，使力学性能沿轴向最优。

3.2 关键力学参数

从应力-应变曲线可以提取以下参数：

• 弹性模量 E（曲线初始直线段的斜率）：刚度指标。模量越高越难变形。
• 屈服强度 \sigma_y（屈服点的应力值）：材料开始塑性变形的临界应力。工程上常以屈服强度作为设计应力上限。
• 抗拉强度 \sigma_b（最大应力值）：材料能承受的最大应力。
• 断裂伸长率 \varepsilon_f（断裂点的应变）：韧性指标。伸长率越大说明材料越能"扛"变形而不断裂。
• 韧性（应力-应变曲线下方的面积）：吸收冲击能量的能力。面积越大越抗冲击。

3.3 结晶度对力学性能的影响

结晶度和力学性能之间存在系统的关联：

• 结晶度↑ → 模量↑（刚性增大）、屈服强度↑、断裂伸长率↓（变脆）、透明度↓
• 结晶度↓ → 韧性↑、冲击强度↑、透明度↑

工程上通过控制冷却速率、添加成核剂、拉伸取向等手段来调节结晶度，在强度和韧性之间找到平衡点。

⚠️ 一个容易被忽视的问题：材料的力学性能数据手册上给的是标准条件（23°C、50%RH）下的测定值。在实际使用环境中，温度、湿度、载荷速率都会显著改变力学行为。特别是温度接近Tg时，模量可能在10°C范围内下降2~3个数量级，这在使用选型时必须考虑。

四、时间因素：蠕变、应力松弛与动态力学行为

静态拉伸测试只给出了材料在短时间内的响应。高分子材料长期服役时，还必须回答"时间"的问题：恒定载荷下会不会慢慢变形？锁定形变后应力会不会自己衰减？

蠕变：恒载下的缓慢变形

**蠕变（creep）**指在恒定应力下，材料形变随时间持续增大的现象。室温下金属几乎不蠕变，但高分子即使在远低于Tg的温度下，也会因为链段的热激活重排而缓慢蠕变。蠕变曲线通常分三个阶段：瞬时应变（弹性响应）、稳态蠕变（形变近似线性增长）、加速蠕变（临近破坏）。工程上常用"蠕变模量"（特定时间点的应力除以应变）来设计长期承载的塑料部件。

一个典型的工程案例是塑料管道：给水PE管道设计时，不是用短期拉伸强度，而是用50年寿命对应的蠕变断裂强度（长期静液压强度）来定壁厚。如果只用初始强度设计，管道可能在几年内就发生缓慢膨胀破裂。

应力松弛：恒形变下的应力衰减

**应力松弛（stress relaxation）**是蠕变的姊妹现象：把材料拉长到某一固定形变并保持，维持该形变所需的应力会随时间逐渐下降。密封圈、螺栓垫圈、压接端子这类"靠弹性压紧"的部件最怕应力松弛——时间久了压紧力不足，密封失效。丁腈橡胶密封圈在高温油介质中的应力松弛速度远快于室温空气，这就是为什么发动机舱内的密封件需要定期更换。

动态力学分析：同时看弹性和粘性

实际服役中的许多部件承受交变载荷（振动、旋转、路面冲击），需要用**动态力学分析（DMA）**来表征：对样品施加正弦交变应力，测量应变响应。由于粘弹性的滞后效应，应变落后于应力一个相位角δ。由此定义储能模量E'（弹性分量，反映刚度）、损耗模量E''（粘性分量，反映能量耗散）和损耗角正切tanδ=E''/E'。

tanδ的峰值位置非常灵敏，常用来精确定位Tg，比DSC的热流信号更敏锐。阻尼减振材料（如汽车发动机悬置的橡胶件）要求tanδ在服役温度附近尽可能大；而尺寸精度要求高的光学部件则希望E'高、滞后小，避免动态发热和变形。

五、增韧：脆性材料如何变韧

韧性不是单一的结构参数，而是"抗裂纹扩展"的能力。橡胶增韧是高分子改性中最重要的一招：在脆性塑料基体（如PS、PP、尼龙）中分散少量弹性体微粒，冲击时微粒周围诱发大量**银纹（craze）**和剪切带，消耗冲击能量。HIPS（高抗冲聚苯乙烯）就是在PS基体中分散聚丁二烯微粒，冲击强度比纯PS提高数倍；PP/EPDM共混物则是汽车保险杠材料的典型方案。

增韧的另一条路线是分子链设计：聚碳酸酯（PC）主链含苯环和碳酸酯键，链段运动能力适中，天然具有优异的冲击韧性，在-40°C仍能保持延性断裂，因此被用于安全帽、防暴盾牌和轨道交通车窗。选材时判断"玻璃态聚合物脆不脆"，看它的屈服应力和银纹引发应力的相对高低即可——屈服应力低于银纹应力，材料倾向于先屈服后变形，表现为韧性；反之则先开裂，表现为脆性。

一节小结

• Tg是链段运动"解冻"的温度，标志着材料从玻璃态到高弹态的转变
• Tm是结晶区熔化的温度，是结晶聚合物的最高使用温度
• 影响Tg的结构因素按影响力排序：主链刚性 > 侧基极性 > 侧基体积 > 分子量 > 交联
• 玻璃态（刚硬脆）→高弹态（弹性柔韧）→粘流态（可流动加工），三个温度区间对应不同的力学行为
• 应力-应变曲线的形状直接揭示材料的力学"性格"：脆性、韧性、弹性
• 结晶度↑ → 刚度和强度↑、韧性↓、透明度↓；工程上需要根据应用需求调优
