2.3 聚合工艺与高分子反应
2.3 聚合工艺与高分子反应
本节摘要：从实验室的烧瓶到工厂的反应釜，聚合反应的工程化涉及反应介质选择、热管理、搅拌传质等一系列实际问题。本节讨论本体聚合、溶液聚合、悬浮聚合、乳液聚合四种主流工艺的优缺点和适用场景，以及聚合后对高分子进行化学修饰（交联、降解）的原理与工程考量。
本节地图
阅读完本节，你应当能够：
- 比较本体聚合、溶液聚合、悬浮聚合、乳液聚合在散热、产物纯度和后处理方面的差异
- 解释乳液聚合的"胶束成核"机制及其高聚合速率的来源
- 描述交联和降解两种高分子反应的原理和工程应用
- 根据目标产物形态选择合适的聚合工艺
一、从烧瓶到反应釜：工程化的核心挑战
实验室里做聚合反应，通常是在一个100毫升的圆底烧瓶中，通氮气保护，磁力搅拌，水浴或油浴控温。反应产物是几克到几十克的粉末或块状物。操作简单，散热容易，搅拌充分。
把同样的反应放大到10吨反应釜，情况完全变了。10吨物料产生的聚合热可能高达数千兆焦耳——如果不及时移走，反应体系温度失控，"爆聚"（runaway polymerization）会在几分钟内发生，轻则产品报废，重则反应器爆炸。反应后期粘度急剧增大，搅拌可能变得极为困难，反应器内部出现温度梯度——靠近壁面的料温度低，中心的料温度高。
聚合工艺的核心就是解决这些工程问题：如何高效散热、如何保证搅拌、如何控制产物形态、如何分离提纯。
二、四种主流聚合工艺
2.1 本体聚合（Bulk Polymerization）
本体聚合是最"干净"的聚合方式——只有单体和少量引发剂（或催化剂），不添加任何溶剂或分散介质。产物纯度最高（理论上100%聚合物），但散热和粘度管理是最大难题。
对于自由基聚合，本体聚合的热问题尤为突出。聚合热（如苯乙烯聚合的放热量约670 J/g）需要通过反应器壁面传导移走，而随着转化率升高、粘度增大，器内自然对流减弱，热传导效率急剧下降。工程上常用的对策包括：
- 分段聚合：先在低转化率（<30%）的搅拌条件下进行预聚合（此时粘度低，散热好），然后转入静态模具中完成后聚合
- 薄层聚合：增大表面积/体积比，提高散热效率
- 反应挤出聚合：在双螺杆挤出机中聚合，利用螺杆的自清洁和剪切搅拌强化传热
本体聚合适用于反应热不大或转化率较低的情况，也常用于缩聚反应（因为逐步聚合的放热不像链式聚合那样集中）。
2.2 溶液聚合（Solution Polymerization）
在溶剂中进行聚合反应。溶剂的作用是降低体系粘度、改善传热和搅拌、帮助移走反应热。
看起来很完美，但有一个折中：溶剂的引入增加了后处理的复杂度——反应结束后需要分离聚合物（沉淀、蒸发或蒸馏脱除溶剂），溶剂需要回收循环使用，增加了能耗和设备投资。此外，溶剂可能与活性中心发生链转移反应，降低分子量或引入副反应。
溶液聚合适合以下场景：产物本身就是溶液形态的（如涂料树脂、胶粘剂），需要精确控制反应温度的情况（利用溶剂的沸点作为温度上限），或者后续需要溶液状态进行加工的。
2.3 悬浮聚合（Suspension Polymerization）
将单体以液滴形式分散在水中（或其他不互溶介质中），每个液滴相当于一个微小的"本体聚合反应器"。搅拌和分散剂（如聚乙烯醇、明胶）维持液滴的稳定分散。
悬浮聚合巧妙地解决了本体聚合的散热问题：水的高比热容和液滴的小尺寸使散热效率大幅提高。产物是毫米级的珠状颗粒，分离洗涤方便，纯度高（水相杂质基本不进入聚合物内部）。
这是生产聚苯乙烯珠粒、聚甲基丙烯酸甲酯珠粒、聚氯乙烯树脂的工业主流方法。缺点是对搅拌条件敏感——搅拌不均匀会导致液滴合并或破碎，粒径分布变宽。
2.4 乳液聚合（Emulsion Polymerization）
乳液聚合是四种工艺中最为特殊的一种，它在胶束（micelle）内部进行聚合反应，具有独特的动力学特征。
基本组成：单体（不溶于水）、水（分散介质）、水溶性引发剂（如过硫酸钾）、乳化剂（如十二烷基硫酸钠SDS）。
成核过程：乳化剂在水中形成大量胶束（直径约5~10nm），单体溶胀进入胶束。水溶性引发剂在水相中分解产生自由基，自由基进入溶胀胶束，在胶束内引发聚合。胶束内的单体不断被消耗，水相中的单体通过扩散补充——单体的"仓库"是分散在水中的单体液滴，胶束是聚合的"工厂"。
独特优势：
- 聚合速率快：由于胶束数量极大（每毫升水相中可含 10^{17}~10^{18} 个胶束），活性中心的数目远高于常规聚合，聚合速率和分子量可以同时很高——这在本体聚合和溶液聚合中是不可兼得的
- 产物形态好：乳液聚合直接得到稳定的聚合物乳液（latex），可以直接用作涂料、粘合剂，省去了分离步骤
- 散热极佳：水作为分散介质，热容大、导热好
缺点：产物中残留乳化剂等杂质，对电性能和光学性能要求高的产品不适合；需要破乳分离固体产物时增加了一步后处理。

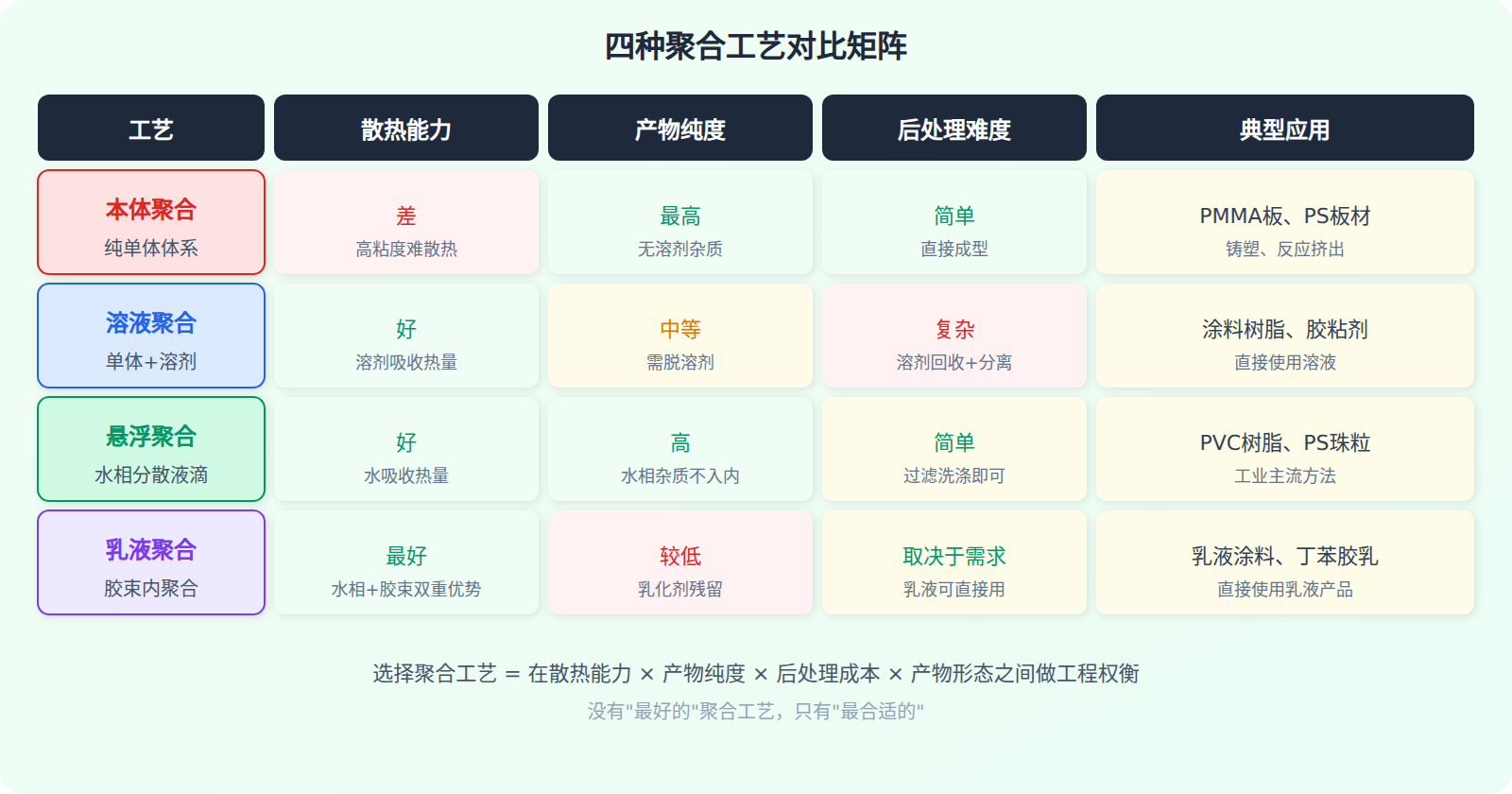

四种工艺的工程对比
三、高分子反应：对已合成聚合物的化学修饰
聚合完成只是第一步。很多时候需要对聚合物进行进一步的化学反应——不是为了合成新链，而是为了改变已有链的结构和性能。
3.1 交联反应
交联是在聚合物链之间建立化学键，把线性或支化聚合物转变为三维网络结构。最经典的例子就是橡胶的硫化（vulcanization）——用硫磺做交联剂，在加热条件下使天然橡胶的碳碳双键与硫磺反应形成硫桥。
交联密度（单位体积内交联键的数量）是调控弹性体性能的核心参数。交联密度低 → 链段运动自由度大 → 弹性好但强度和耐热性差；交联密度高 → 链段运动受限 → 硬度大、耐热性好但弹性下降。
工程上控制交联密度的主要手段包括调节交联剂用量、控制反应温度和时间。对于橡胶工业来说，硫化是一个需要精密控制的过程——过硫（交联过度）导致橡胶变硬变脆，欠硫（交联不足）导致强度不够且永久变形大。
除硫磺外，过氧化物（如DCP）、辐射（电子束、γ射线）也是常用的交联手段。辐射交联不需要化学交联剂，适合薄膜和线材的在线连续交联处理。
3.2 降解反应
降解是交联的逆过程——高分子链断裂为低分子量片段。降解可以是设计好的（可控降解用于废物处理、药物释放），也可以是不希望发生的（老化导致材料失效）。
从机理上看，高分子降解主要包括：
- 热降解：高温下主链断裂。聚氯乙烯在200°C以上开始脱HCl，聚甲基丙烯酸甲酯在300°C以上解聚为单体。
- 氧化降解：自由基链式反应，氧攻击主链薄弱环节。聚烯烃在紫外线和氧气共同作用下极易发生光氧老化。
- 水解降解：水分子攻击主链中的可水解键（酯键、酰胺键、缩醛键）。聚酯在酸性或碱性条件下可被水解，这正是聚乳酸（PLA）作为可降解材料的化学基础。
- 生物降解：微生物分泌的酶催化主链断裂。纤维素、淀粉等天然高分子可以被微生物完全降解。
💡 降解与交联的辩证关系：在材料使用过程中，我们希望交联稳定、降解缓慢（材料的耐久性）；在材料废弃后，我们又希望它能快速降解（环境友好性）。这两者之间的张力是高分子材料设计中最根本的矛盾之一，也是"绿色高分子"（第8章）要讨论的核心问题。
3.3 聚合物的化学修饰实例
除了交联和降解，工业上大量使用的高分子反应还包括接枝、嵌段化和官能团转化。接枝共聚最典型的例子是ABS树脂的生产：在聚丁二烯乳胶粒子上接枝苯乙烯和丙烯腈共聚物，得到"橡胶粒子被塑料外壳包裹"的结构，实现增韧与刚性的统一。氯磺化聚乙烯是把聚乙烯溶解后通入氯气和二氧化硫，引入氯磺酰基，得到可用于防腐涂层的弹性体。聚醋酸乙烯酯醇解为聚乙烯醇（PVA）是官能团转化的经典反应——醇解度（水解度）直接决定PVA的水溶性和用途，醇解度88%的PVA冷水可溶、用于纺织浆料，醇解度99%以上的PVA热水溶解、用于制造维纶纤维。这些反应共同说明：聚合只是造链的第一步，通过高分子反应在已有链上"做文章"，往往比重新设计单体更经济、更快捷。
3.4 从工艺选择看产业实例
选择哪种聚合工艺，最终由产品形态决定。通用级聚苯乙烯珠粒用悬浮聚合生产，而高抗冲HIPS用本体聚合（橡胶先溶于苯乙烯单体再聚合，省去脱水和造粒）；涂料用丙烯酸树脂用溶液聚合（产物直接是溶剂型树脂溶液）；丁苯橡胶和丁腈橡胶用乳液聚合（胶乳凝聚脱水后得到橡胶）；聚乙烯的HDPE/LDPE/LLDPE则分别对应低压淤浆法、高压自由基法、气相流化床工艺。同一种单体可以因工艺不同而得到分子结构、分子量分布、颗粒形态完全不同的产品——理解工艺就是理解"同源不同命"的根源。
要点串联
- 本体聚合产物纯度最高但散热最差，适合铸塑成型和反应挤出
- 溶液聚合散热好但后处理复杂，适合直接使用溶液的场合（涂料、胶粘剂）
- 悬浮聚合以水为介质解决散热问题，产物为珠粒形态，分离方便
- 乳液聚合利用胶束成核，聚合速率快、可同时获得高分子量和高转化率
- 交联反应是调控弹性体和热固性材料性能的核心手段，交联密度决定弹性/硬度平衡
- 降解反应包括热降解、氧化降解、水解降解和生物降解，机理不同，控制策略不同
- 聚合工艺选择没有普适最优解，需在散热、纯度、成本、产物形态之间权衡
