2.2 建模与仿真引擎选型

2.2 建模与仿真引擎选型

本节摘要：模型层是数字孪生的大脑，选什么模型直接决定孪生体能不能信。本节把模型分成三类——机理模型、数据驱动模型、混合模型——讲清各自的原理、适用场景和代价，然后对比主流仿真引擎的特点。核心结论是：没有万能模型，物理过程清楚的用机理模型，数据丰富的用数据驱动，最稳的是两者结合的混合模型。

学习目标

阅读完本节，你应当能够：

1. 区分机理模型、数据驱动模型、混合模型的建模思路和适用条件
2. 说清“保真度”和“计算效率”这对矛盾，以及怎么平衡
3. 复述主流仿真引擎（有限元类、系统仿真类、实时仿真类）的特点和适用场景
4. 根据一个孪生场景的物理复杂度和数据条件，选出合适的建模路线
5. 解释为什么混合模型（机理+数据）是工程上最稳的选择

一、问题与直觉

做孪生项目时，团队里常会吵一架：一拨人说“我们有几十年领域知识，机理方程都写得出，当然建机理模型”；另一拨人说“现在数据那么多，直接上深度学习，让模型自己学”。两边都有道理，但都只对了一半。

纯机理模型的好处是可解释、能外推（没见过的工况也能算），但它有个致命前提——你得把物理过程完全搞清楚。现实是，很多关键过程（材料疲劳、复杂流场、生物代谢）的机理本身就是灰箱甚至黑箱，你写不出准确的方程。硬建机理模型，算出来的结果跟实际差得远，谁也不敢用。

纯数据驱动模型反过来，不需要懂机理，只要有足够多的数据就能学出规律。但它也有致命短板——没法外推。训练数据里没覆盖的工况，它就瞎猜。一个只在常温下训出来的模型，拿到高温工况下预测，可能错得离谱。而且数据驱动模型是黑箱，工程师不知道它为什么这么预测，关键场景下不敢用。

所以真实项目里，两个极端都很少单独用，主流是混合模型——机理管能管的部分，数据驱动补机理管不了的部分。这个判断不是和稀泥，是有深刻道理的。我们把它讲清楚。

二、核心原理

2.1 三类模型的本质差别

理解三类模型，关键是看它们“知识从哪来”。

机理模型的知识来自物理定律。它用微分方程、守恒律这些第一性原理描述系统行为。比如一个弹簧振子，用胡克定律加牛顿第二定律就能写出运动方程，给定初始条件就能算出它未来的运动。机理模型的可信度高、可解释强、能外推，但前提是物理过程清楚、参数可辨识。

数据驱动模型的知识来自历史数据。它不关心物理定律，只用统计或机器学习方法，从大量样本里学到输入到输出的映射。比如一个神经网络，给它几千组“工况参数→故障状态”的样本，它就能学会从工况预测故障。数据驱动模型不需要懂机理，能处理复杂非线性，但不可解释、不能外推、依赖数据质量。

混合模型把两者结合。常见做法有两种：一是用机理模型做骨架，用数据驱动修正它的参数或残差；二是用数据驱动学机理模型算不准的那部分。比如涡轮发动机的机理模型能算出大部分性能，但在某些极端工况下有系统偏差，用数据驱动模型去学这个偏差并修正，整体精度就上去了。

2.2 保真度与计算效率的矛盾

不管选哪类模型，都要面对一对核心矛盾：保真度（仿真结果跟现实的吻合程度）和计算效率（算一次要多久）。这俩几乎是此消彼长的。

机理模型里，方程越细、网格越密、考虑的物理效应越多，保真度越高，但计算量呈指数增长。一个零件的应力仿真，粗网格几分钟算完，细网格可能要几小时甚至几天。数据驱动模型里，网络越深、特征越多，拟合能力越强，但推理慢、训练贵。

数字孪生对计算效率的要求特别苛刻，因为它要实时跑。物理实体在动，孪生体得跟着动，不能等你算半天。这就逼着你做取舍：用高保真但慢的模型离线做深度分析，用低保真但快的模型在线做实时响应。这种“快慢结合”的分级策略是工程上的常见解法。

2.3 主流仿真引擎分类

选仿真引擎，先搞清楚它属于哪一类。按仿真对象和实时性，主流引擎大致分三类。

有限元类（FEA/FEM）：做连续介质力学仿真的，算应力、应变、流场、热场。特点是保真度高但算得慢，适合离线深度分析，不适合实时在线。常用于零件设计验证、结构强度校核。这类引擎在数字孪生里通常承担“离线精算”的角色。

系统仿真类：做多物理场、多组件系统级仿真的，把一个个子模型（机械、电气、液压、控制）连起来跑整体行为。特点是比有限元快、能做较长时间尺度的动态仿真。适合模拟整个设备或产线的运行。这类引擎在孪生里承担“系统动态”的角色。

实时仿真类：专门为实时场景设计的，能保证在固定时间步长内算完一步，跟物理实体同步运行。常用于硬件在环测试（HIL）和在线孪生。特点是快，但精度通常比前两类低。这类引擎在孪生里承担“在线孪生体”的角色。

具体选哪个引擎，还要看领域。航空航天、汽车有成熟的专用引擎（很多是厂商自己的）；工业制造用通用平台（如基于模型化的开放标准）；城市、能源这类新兴领域，则常用云端仿真服务。选型时除了功能，还要看生态——模型库丰不丰富、能不能跟你的数据平台集成、二次开发难不难。

三、工程实践要点

3.1 选型决策树

面对一个具体场景，怎么选模型和引擎？可以顺着这么几个问题走。

第一，物理过程清不清楚？清楚、能写出方程的，优先机理模型；不清楚或太复杂的，考虑数据驱动。第二，数据够不够？数据丰富、工况覆盖全的，数据驱动有优势；数据稀疏的，只能靠机理外推。第三，实时性要求高不高？要求在线实时响应的，必须用快模型，保真度做妥协；可以离线算的，上高保真模型。第四，对可解释性的要求？关键安全场景，模型必须可解释，优先机理或混合；非关键场景，数据驱动可以接受。

这四个问题答完，模型类型基本就定了。大多数关键场景的答案是：用混合模型，机理做骨架、数据做修正，既保可信度又提精度。

3.2 模型校准与验证

模型建出来不能用，得校准和验证。校准是用实测数据调模型参数，让模型输出跟现实吻合；验证是用没参与校准的数据检验模型准不准。这两步缺一不可。

⚠️ 常见坑：只在一种工况下校准模型，就以为模型准了。换到另一种工况，预测全错。原因是模型过拟合到了校准工况，没有泛化能力。校准必须覆盖多种典型工况，验证必须用模型没见过的工况数据，这样才知道模型能不能外推。

3.3 混合模型为什么最稳

回到前面说的“混合模型最稳”，这里讲透为什么。

纯机理模型在灰箱区域（机理不完全清楚的部分）会失准，纯数据驱动模型在外推区域（训练数据没覆盖的工况）会失准。混合模型把两者的弱点互补：机理负责“大趋势”，保证外推时大方向不错；数据驱动负责“修正残差”，补机理算不准的那部分。这样即便到了训练数据边缘，机理还能兜底；即便机理有偏差，数据驱动能修正。这就是工程上它最稳的原因。

💡 关键直觉：做关键场景的孪生，别赌单一模型。机理模型是你的“安全网”，保证不会出大错；数据驱动是你的“精度增益”，把准度往上提。两者搭配，既敢用又用得准。

收获清单

• 三类模型：机理（知识来自物理定律）、数据驱动（知识来自数据）、混合（两者结合），知识来源决定各自优劣。
• 保真度矛盾：保真度和计算效率此消彼长，实时孪生逼迫快慢模型分级使用。
• 引擎三类：有限元（高保真慢，离线精算）、系统仿真（中保真中速，系统动态）、实时仿真（快，在线同步）。
• 选型决策：看物理清楚度、数据丰富度、实时性要求、可解释要求四个维度。
• 校准验证：必须多工况校准、留出工况验证，否则模型没有泛化能力。
• 混合最稳：机理兜外推，数据补精度，两者弱点互补，是关键场景的首选。

下一节我们往下走一层，看数据是怎么从设备采上来、怎么存进时序数据库的——这是整个架构的血液系统。

补一段选型谈判的实战经验。引擎选型很少是纯技术决策，供应商生态的锁定效应比数据库和中间件更深——模型文件格式私有、求解器参数不开放、二次开发要专门认证，意味着选了某家引擎，未来五年的升级和维护都绑在它身上。三个防御性做法：合同里写明模型导出的格式义务（至少能导出中性格式，如模型交换标准）；关键求解环节保留一条自研或开源的替代路径做压力测试；让团队里至少一个人深入掌握引擎的二次开发接口，而不是只会用图形界面。另外，采购谈判的一个杠杆是"实时孪生场景"这个新需求——传统仿真厂商都在抢这个增量市场，以在线项目为由要测试环境和折扣，往往比按离线仿真采购好谈得多。

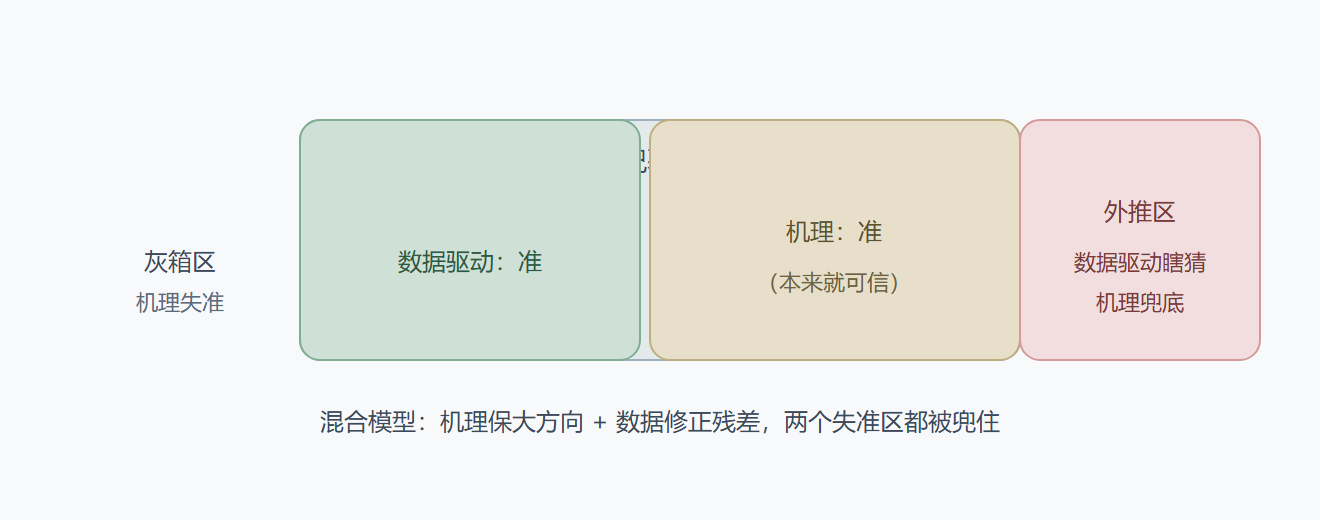

图：机理与数据驱动模型的能力边界对比

高频问答两则

问：先建机理还是先跑数据驱动？答：预算和工期紧张时先跑数据驱动拿初步结果验证业务价值，同期立项机理建模——数据模型的三个月 demo 换来的管理层信心，恰好为机理模型的一年周期争取了空间，两条腿交替是多数成功项目的节奏。问：模型精度到多少可用？答：没有通用数字，要跟决策粒度对齐——如果决策是"要不要停机检修"，预测误差控制在决策阈值的半个标准差内就够；盲目追求小数点后两位的精度，是把预算花在不会改变任何决策的地方。
