拿卡尺去量一颗"3 纳米"芯片，你找不到任何 3 纳米的尺寸。 最短的栅长停在十几到二十纳米已经快二十年，最细的金属线间距是二十纳米级，鳍宽是五纳米级——没有一个数字等于 3。节点名早已从"物理尺寸"退化为"代际商标"。本节讲清这场退化的来龙去脉，列出每代真正在缩的三个节距，并用算例拆穿密度宣传的话术，最后解释为什么 SRAM 的微缩先一步躺平。

节点名是怎么和尺寸脱钩的

FinFET 之前的命名还算诚实："32 纳米工艺"的栅长确实是三十纳米上下。转折发生在两个物理墙相继立起之后：沟道太短则隧穿失控，栅长在二十纳米附近实质性停滞；栅介质薄到几个原子层后靠高 k 材料续命，进一步压缩的空间也没了。可产业还需要一个每代前进的坐标——于是节点名与任何单一物理尺寸脱钩，变成"这一代整体密度与性能水平的代号"。从 16/14 纳米那一代起，各家厂商标注的数字不再对应同一物理量，同一节点名下不同厂商的节距可以差出百分之十几。

判断一代工艺的真实水平，要看三个节距：接触栅节距（相邻栅的中心距，决定标准单元的宽度方向）、最小金属节距（互线的中心距，决定布线密度）、鳍节距（决定单元高度方向能排多少鳍）。逻辑密度的第一近似就是前两个节距乘积的倒数，再乘上单元高度方向的设计协同收益。

两个转折值得圈出来。第一，16/14 纳米那一代节距几乎没缩——那一代卖的全部是 FinFET 本身的红利（第 1、2 章的静电收益兑现成同功耗性能提升三四成）。第二，密度增益从 7 纳米代的近两成节距缩幅，滑到 3 纳米代的一成出头——节距缩放这台发动机的输出，肉眼可见地在衰减。

# 逻辑密度的第一近似：密度 ∝ 1/(接触栅节距 × 最小金属节距)，再乘库高协同因子
gens = [
    ("16/14nm", 90, 64, 1.00),
    ("10/7nm",  66, 44, 1.10),
    ("6/5nm",   57, 36, 1.15),
    ("4/3nm",   51, 32, 1.10),
]
base = None
for name, cpp, mm, lib in gens:
    d = lib / (cpp * mm)          # 任意单位的相对密度
    if base is None:
        base = d
    print(f"{name}: 相对逻辑密度 ≈ {d/base:.2f}×（上一代的 {d/base:.2f} 倍基准）")
# 即便节距照缩，代际增益也从 ~1.6× 滑向 ~1.3×——发动机在减速，数字营销还在加速
​

设计协同：数字缩不动的部分靠什么补

节距缩放减速之后，密度的接力棒传给了设计工艺协同优化（DTCO）。单元高度从早期 FinFET 的八九轨降到六七轨再往五轨压——同一片面积里塞进更多行单元；单元内部从每轨三鳍降到两鳍再降到单鳍，配合 4.1 节讲过的宽度量化，库设计者学会了"用更少的鳍、更挤的布局换密度"；布线层往上再摞几层，供电网络从正面改到晶圆背面，给信号层腾出资源。这些动作不改变任何光刻物理，但每一项都在真实地压密度。

从另一个角度读 5.1、5.2 两节：两条工艺路线的全部努力——筑坝、驯浮体、压寄生——都是在节距每代缩一两成的既定节奏下，把性能和良率的账做平。节距缩放是发动机，DTCO 是变速箱，路线之争争的是底盘调校。

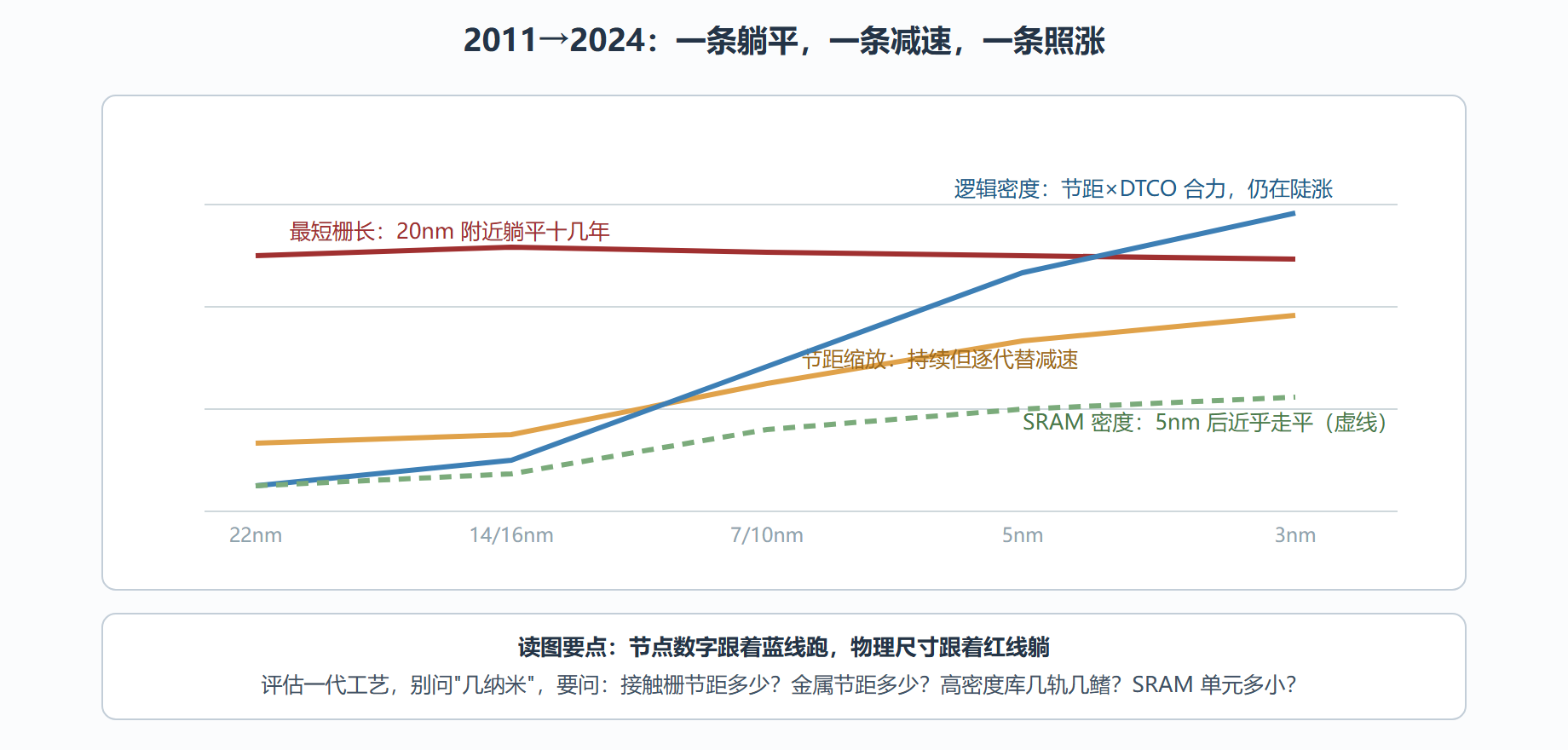

图 5-3 节点名、物理尺寸与密度的三条曲线

SRAM 先躺平：密度故事里最诚实的一条线

逻辑密度靠 DTCO 还能续命，SRAM 不能。存储位单元是高度定制的六管或八管结构，单元面积直接由鳍节距、栅节距与接触尺寸决定，几乎没有 DTCO 的腾挪空间——它因此成了衡量微缩健康度最诚实的指标。而这条指标讲的故事不乐观：先进节点上，高密度 SRAM 单元的面积在 5 纳米代已经只缩百分之二十上下，到 3 纳米代几乎原地踏步——逻辑密度靠库设计每年还在爬，缓存密度却停了下来。这直接改写了芯片架构的经济学：缓存占先进芯片面积的三到六成，SRAM 不缩，整机密度收益就被大幅稀释，也催生了加大容量末级缓存、近存计算这些架构层面的对策。

怎么读厂商的密度宣传

三条防忽悠守则。第一，分开问逻辑与 SRAM：宣传页的"密度提升若干成"几乎总指高密度逻辑库，同一代的 SRAM 缩幅要单独问，答案常常尴尬。第二，问清楚对比的库类型：用高性能库对比上一代高密度库，数字能差出一截——轨数、鳍数、驱动档位全不同的两个库，直接比每平方毫米晶体管数没有意义。第三，性能与功耗的修辞要看方向："同功耗性能加两成"与"同性能功耗省四成"可以来自同一颗芯片，只是选了不同的表述锚点；更要留意的是，这些数字通常基于特定的测试电路与条件，落到你的实际设计上要重新折算。

节点数字退化为商标，不是欺瞒，是产业需要一根公众能理解的进度轴。但对工程师而言，把商标当物理尺寸就是事故的开始——选工艺、估密度、排布图，永远从节距、库高、鳍配置这些真实数字出发。

本节要点回顾

• 节点名与物理尺寸早已脱钩：最短栅长在二十纳米附近停了十几年，"3 纳米"里没有 3 纳米——它是代际商标，不是尺寸标注。
• 每代真正缩的是三个节距：接触栅节距、最小金属节距、鳍节距；逻辑密度第一近似等于前两者乘积的倒数乘库协同收益。
• 16/14 纳米那一代节距没缩：那一代卖的是 FinFET 结构红利本身；7 纳米后 EUV 接棒多重图形化，节距续缩但增益逐代从近两成滑向一成。
• DTCO 是减速期的变速箱：单元高度从八九轨压向五六轨、单轨鳍数递减、背面供电——不动光刻物理，持续压密度。
• SRAM 是最诚实的温度计：没有 DTCO 空间的位单元在 5 纳米后近乎走平，缓存占芯片面积三到六成，它躺平就稀释掉整机的密度叙事。
• 读宣传的三个动作：分开问逻辑与 SRAM、确认对比库的类型、辨清性能功耗表述的锚点。

缩放发动机的减速，正是第 7 章"FinFET 终点与接班人"的伏笔。但在此之前，第 6 章先看这个格局上长出来的变体与生态。
