把沟道从大地里整体托举起来，会发生什么？ SOI FinFET 的回答是：寄生结电容直接清零、隔离干净得像无人区、浮体与背栅变成可玩的新旋钮——代价是晶圆贵三到四倍、鳍底多了一道热障、良率对形貌的容忍度骤降。本节按"埋氧层的双重身份、寄生的归零艺术、背栅的进化、制造的额外税"四步，把这本特色路线的账算清楚。

埋氧层：既是电势边界，也是热障

SOI 的核心是那层埋氧（BOX）：一层一百多纳米厚的二氧化硅，把器件层硅与衬底硅隔开。它的第一重身份是电势边界。体硅的衬底导电，费米能级浮动，源漏耗尽区可以向体内延伸——寄生电容与闩锁的温床都在这里；BOX 把这一切物理切断，器件层的电学行为被圈定在一个干净的定义域内。SOI 晶圆的主流制法是智能剥离：在供体晶圆注氢形成富集层，键合到承载片后沿富集层剥离——埋氧厚度精度能控制在三纳米级、界面粗糙度压到零点三纳米以下，这是器件级静电控制的前提。

第二重身份是热障。二氧化硅的热导率不到硅的百分之一，鳍的热量只能靠埋氧层慢慢渗——这就是 5.1 节那二十四度结温差距的来源。热，是 SOI 一切应用场景里最先要算的账。

埋氧层还有一个常被忽视的权衡：它不是越厚越好。厚一点隔离更彻底，但背栅电压对沟道的电容耦合系数随厚度衰减——BOX 从一百四十五纳米加到一百八十纳米，同样的背栅电压只剩六成效果。所以工业上的取值是静电隔离、寄生抑制、背栅效率三方博弈后的折中，不是简单堆料。

寄生的归零与浮体的驯服

SOI 对寄生的处理思路与体硅完全不同：体硅是"抑制"，SOI 是"清零后重构"。源漏扩展区与衬底之间的结电容，在 SOI 里被 BOX 物理清零——但清零不是终点，剩下的寄生要继续往极限压：在介质层里造空气隙，把侧壁电容再降八成；给 BOX 做梯度介电（靠鳍一侧掺氮化物渐变介电常数），把界面电场弯曲造成的边缘电容摊平，阈值均匀性随之改善。

真正体现 SOI 特色的是浮体效应的驯服。体区没有接触、电位浮动，历史上这是 SOI 的麻烦——历史效应、曲线扭结都是它的锅。但在 FinFET 框架里，工程师反过来把它做成资源：在鳍底刻意造一层弱掺杂的准耗尽区，让体电容变成随栅压变化的非线性元件——栅压逼近阈值时体电容增大，前栅对沟道的控制力反而增强，亚阈值摆幅被推向 60 毫伏每十进位的理论红线附近。麻烦与资源之间隔着的，只是一层可控的掺杂设计。

背栅偏压：从受限到进化

体硅可以用体接触给衬底持续加偏压调阈值；SOI 的 BOX 阻断了直流路径，这条路看似被堵死。但 SOI 玩出了新花样：脉冲式动态体偏压。把背栅当成一个电容耦合网络，在需要的时候注入一串负脉冲，体电位瞬间偏移，阈值按体效应系数抬升几十毫伏——高性能时段抬阈值降漏电，空闲时段释放，动态功耗能降三成上下。

这套玩法的工程门槛不低：脉冲要用电荷泵加开关矩阵生成，与主时钟的同步要压到皮秒级——偏差超过几皮秒，阈值抬升量就衰减一成以上；更根本的约束是热，背栅注入的能量以焦耳热沉在鳍底，连续高频脉冲会让界面劣化、漏电反弹。所以实用方案都带占空比管理：片上热传感器过阈值就自动收窄使能窗口，用几个百分点的性能换数倍的可靠性余量。在 SOI 的世界里，偏压从来不是孤立的电气参数，而是热、电、时序三重约束下的实时优化变量。

# 背栅偏压的阈值调节量（体效应公式，数值为示意标定）
import math
gamma = 0.18          # 体效应系数，V^0.5
phi_f = 0.35          # 费米势，V
def dVth(vbs):
    return gamma * (math.sqrt(2*phi_f - vbs) - math.sqrt(2*phi_f))
for vbs in (-0.3, -0.6, -0.9, -1.2):
    print(f"背栅 {vbs:+.1f} V → 阈值抬升约 {dVth(vbs)*1000:.0f} mV")
# -1.2V 抬升约 85mV：漏电指数级下降，代价是电荷泵电路与热预算
​

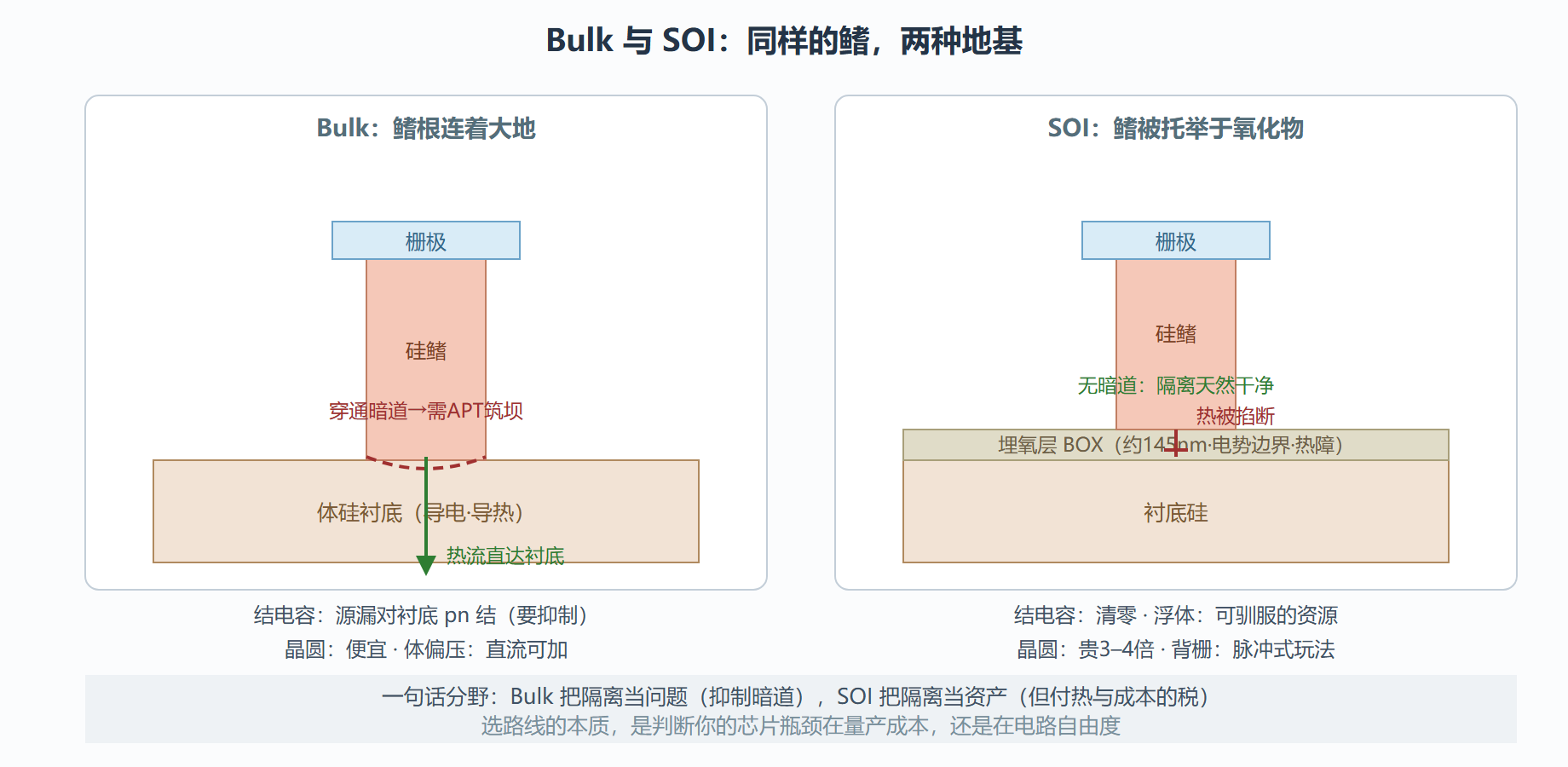

图 5-2 两条路线的对照剖面：一本账的两页

制造的额外税：良率对形貌的容忍度

SOI 的良率敏感点比体硅苛刻一档，三例为证。鳍的直立度：体硅的鳍底部有衬底撑着，侧壁倾斜两三度还扛得住；SOI 的鳍只靠 BOX 托举，倾斜超过一度多，后续金属填充时熔融金属因表面张力往低处汇聚，栅内空洞率从万分之二飙升到百分之一点七——而肇事者可能只是刻蚀腔里一个流量计百分之零点五的校准偏差。BOX 里的微量水分：即使最干净的洁净室，氧化物仍会吸附羟基，退火时分解成水汽、在 BOX 内鼓出与鳍高相当的微气泡，成为击穿电压散布扩大的元凶；对策是晶圆入库前的真空紫外辐照，直接打断硅-羟基键。应力记忆的均匀性：隔离层填充的应力要靠鳍传递到沟道，抛光压力不均会让鳍顶应力松弛不一致，同一芯片内阈值差出十几毫伏——产线在抛光机上装声发射传感器做实时闭环，把应力分布的波动压在百分之一以内。

这些细节共同指向一个认知：SOI 不是"把体硅工艺平移到另一种衬底"，它是一套从晶圆制造开始就要重新谈判的工艺体系——每一道工序的公差都更紧，每一个缺陷的代价都更高。

本节要点回顾

• BOX 是双重身份的层：电势边界让隔离与寄生清零成为可能，热障让散热成为 SOI 的第一约束；厚度取值是隔离、寄生、背栅效率三方博弈的折中。
• 寄生处理的思路是清零后重构：结电容物理归零，空气隙与梯度介电继续压剩余寄生，浮体效应从麻烦被驯服成可设计的非线性资源。
• 背栅从受限进化为脉冲式玩法：电容耦合抬阈值换漏电，工程难点在脉冲生成与皮秒级同步，根本约束在热——偏压是热、电、时序的联合优化变量。
• 良率税体现在形貌容忍度上：直立度、BOX 微缺陷、应力均匀性，每一项的失守代价都比体硅高一档，衬底换掉意味着整条工艺链重新谈判。
• 适用域看瓶颈：量产成本敏感的主芯片选体硅，隔离、漏电、射频、抗辐照的特种需求才轮到 SOI 收割自由度红利。

两条路线争了十几年，但它们共享同一个宿命：节距缩放逼近物理墙。下一节把镜头拉远，看看"22 纳米到 3 纳米"这条宣传轴上，真正缩掉的到底是什么。
