1.3 分层模型总览

1.3 分层模型总览

本节摘要：分层模型是全书的坐标系。从上到下：应用软件组件表达功能意图；运行时环境把虚拟功能总线落到这一颗控制器；基础软件提供通信、诊断、存储、系统服务；ECU 抽象挡住板级差异；微控制器抽象挡住芯片差异。读完应能指着一张图说出每一层允许什么、禁止什么，以及复杂驱动为什么是受控特区而不是后门。

你能学到什么

阅读完本节，你应当能够：

1. 默画五层，并标出 RTE 作为唯一合法跨层通道。
2. 区分服务层、ECU 抽象层、MCAL 各自屏蔽的差异。
3. 解释虚拟功能总线是概念，RTE 是某颗 ECU 上的实例。
4. 判断复杂驱动该不该存在，以及它仍必须如何对接。

一、先把地图钉在墙上

前面两节把痛点和哲学讲完了。现在需要一张能指着说话的图。很多人学 AUTOSAR 失败，不是败在某个模块名，而是脑子里没有固定的上下关系：一会儿觉得 RTE 是操作系统，一会儿觉得 BSW 是一堆驱动，一会儿又把 Adaptive 的服务发现塞进 Classic 的发送-接收里。坐标系乱了，后面越学越碎。

把控制器里的软件看成一栋楼。顶楼住着功能：车速怎么用、扭矩怎么算、灯什么时候亮。中间楼层是翻译官，只做一件事——把顶楼的“我要写一个端口”变成楼下听得懂的服务调用或内存拷贝。再往下是市政：通信、诊断、非易失存储、看门狗、网络管理。再往下是这栋楼自己的水电走向：这块电路板的引脚、电源域、唤醒源。最底层贴着地基：这颗芯片的定时器、CAN 控制器、ADC。地基换了，市政接口尽量不动；市政换了，顶楼功能尽量不动。

这栋楼有一条硬规矩：顶楼居民不准自己拿螺丝刀去拧地基螺丝。规矩看起来不近人情，却是换芯片、换供应商、做安全分析时唯一能算账的办法。

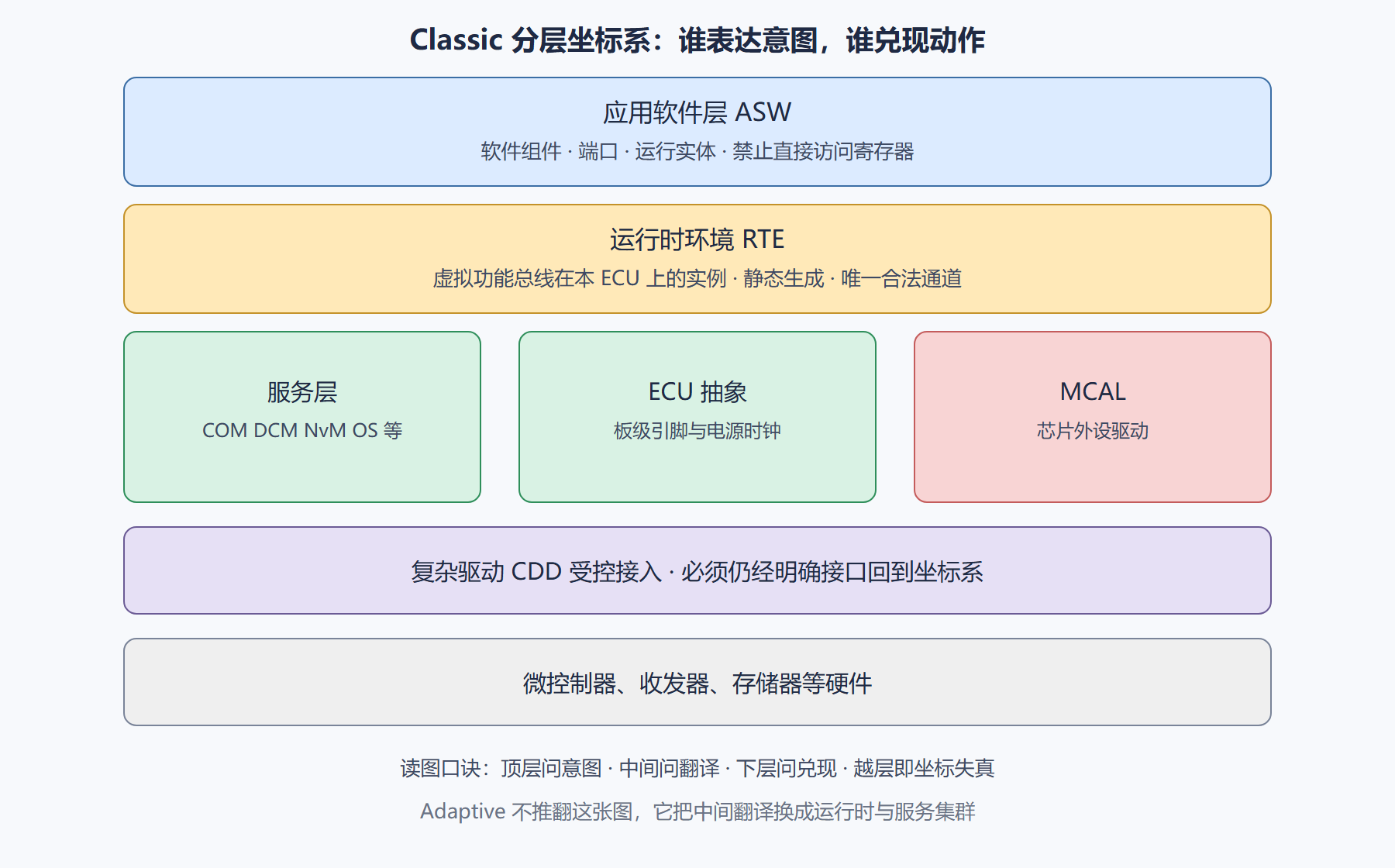

图：五层坐标系分层透视

二、从上往下走一遍

应用软件层里的基本公民叫软件组件。组件对外只露出端口。端口上跑的是发送-接收或客户-服务器这类接口语义。组件内部有运行实体：被周期事件、数据接收、模式切换等触发的一段逻辑。组件不知道自己被调度到哪个操作系统任务里，那是运行时环境配置的事。传感器组件、执行器组件、应用组件、组合组件，差别在职责，不在“能不能直接开中断”——都不能。

运行时环境不是一个通用中间件进程。在 Classic 上，它是针对这一颗 ECU、这一套组件部署、这一套基础软件配置，由工具生成出来的 C 代码。虚拟功能总线是概念模型：逻辑上所有组件都插在同一条虚拟总线上。真实芯片执行不了“虚拟”。生成过程把虚拟连接变成 memcpy、函数跳转、或者对通信模块发送信号的调用。所以 RTE 有双重身份：对应用它是 API，对集成它是一份编译出来的契约实例。

基础软件内部还要再拆。服务层回答“系统需要什么能力”：通信、诊断、非易失存储、加密服务、模式管理。ECU 抽象层回答“这块板子能做什么”：同一颗芯片换一块电路板，晶振、收发器、唤醒脚可能不同，这一层把板级差异挡住。微控制器抽象层回答“这颗芯片怎么用”：寄存器级驱动，追求行为确定、时序偏差可控。三层经常被统称 BSW，但排错时必须分开：报文没发出去，究竟是通信服务配置错了，还是板级没有使能收发器，还是芯片驱动的硬件对象没配。

三、复杂驱动为什么存在

标准栈覆盖不了所有东西。高带宽视频、专用加速器、某颗传感器的私有协议，可能无法用现成模块干净表达。于是留下复杂驱动：允许一部分逻辑靠近硬件，甚至绕过部分标准路径。这是理性留白，不是鼓励大家开后门。

复杂驱动必须满足两条。第一，对应用仍然尽量以端口或明确服务出现，不要让功能代码里出现芯片手册式的寄存器操作。第二，它和其余基础软件的交互要可描述、可隔离，安全分析时能画得出边界。项目里最常见的滑坡是：先以进度为由写一个复杂驱动，再把越来越多的业务逻辑塞进去，最后应用层变薄、驱动变肥，分层名存实亡。

四、用一个信号把层走通

假设仪表要显示车速。轮速相关组件在应用层算出一个工程值，经发送端口交给运行时环境。若生产者和消费者在同一颗 ECU，生成代码可能就是带保护的内存拷贝；若消费者在另一颗 ECU，运行时环境会走到通信服务，把信号打进协议数据单元，经路由、接口、驱动，变成总线上的帧。对应用作者，两次调用可以长得很像。对集成工程师，两次配置完全不同。

这就是坐标系的用处：同一句“写车速”，在图上可能走两条物理路径，但逻辑层位置不变。排错时先问“这一跳发生在哪一层”。应用算错是功能问题；RTE 没连上端口是配置问题；COM 周期或无效值错了是通信服务问题；引脚复用错了是板级问题；控制器邮箱错了是 MCAL 问题。层问错了，示波器和调试器都会白忙。

再看诊断读一个数据标识。应用并不实现统一诊断服务的状态机，那是诊断通信管理器的事。应用通过运行时环境提供或消费一个数据。底层走的是诊断栈和传输协议。功能作者若在组件里私自解析诊断请求，坐标系再次失真，售后工具和安全访问策略会变得无法统一。

应用：Rte_Write_VehicleSpeed
        │ 同一 ECU：生成拷贝
        │ 跨 ECU：Com_SendSignal
        ▼
服务层：信号 → PDU → 路由
        ▼
接口与驱动：帧 ID、邮箱、引脚
        ▼
物理总线
​

⚠️ 常见坑：把 MCAL 当“可以随便改的驱动包”。MCAL 改动必须保持向上行为语义，否则上面所有层的测试都作废。
💡 关键直觉：虚拟功能总线是地图，RTE 是按这块地皮盖出来的路。地图相同，路因 ECU 而异。

五、这张图和后面章节怎么咬合

第 2 章按层深挖：组件怎么划分，RTE 怎么从虚拟总线实例化，BSW 四层契约如何咬合。第 3 章把服务层里最常用的四条能力展开：通信、诊断、存储、操作系统。第 4 章才说：若时间哲学从“编译期全绑定”换成“运行时找服务”，中间翻译层会从 RTE 变成 ARA，服务层会变成功能集群。你若现在就把 Adaptive 的名词塞进这张图，会把 MCAL 和容器搞混。

Foundation 以及后来的混合网关，讨论的是两张画法如何共用数据类型、接口描述和安全语义。那是第 7 章的事。现在只要求一件事：看到任何模块名，先在这张图上给它一个坐标。给不出坐标，就还没学会，只是记住了缩写。

早期规范把分层当作对抗硬件碎片化的主武器。应用与基础软件只经 RTE 交互，代价是一次调用的开销，换来的是同一套控制算法可以在不同微控制器家族上跑。性能账要算在整车生命周期上，而不是只算某一帧的微秒。第 7.3 节会回到资源占用：抽象确实吃 CPU 和 RAM，但吃掉它们的往往是未约束的配置自由度，而不是分层本身。

早期规范把五层模型当作对抗硬件碎片化的主武器，大约在 2.1 量级的版本里就把运行时环境规定为应用与基础软件的唯一交互中介。代价是一次调用的开销，换来的是同一套控制算法可以在不同微控制器家族上跑，例如从英飞凌某代三核切到恩智浦另一系列时，应用源码不应跟着寄存器表一起改。性能账要算在整车生命周期上，而不是只算某一帧的微秒。第 7.3 节会回到资源占用：抽象确实吃 CPU 和 RAM，但吃掉它们的往往是未约束的配置自由度，而不是分层本身。

再补一个排错口令，方便你把地图用起来。现象是“车速跳变”。先问应用组件算不算错——滤波窗口和无效值处理在不在端口契约里。再问运行时环境连没连上——同一 ECU 内是拷贝还是跨 ECU 走了通信。再问通信服务的周期和超时。再问板级收发器是否被网络管理休眠。最后才问芯片邮箱。口令的价值不在顺序神圣，而在于每次只动一层假设。五层一起猜，示波器也会累。

复杂驱动在这张图上是侧门而不是地下通道。侧门仍然通向大厅：应用看见的应是端口或明确服务。若侧门通向停车场外面的私有协议世界，而功能逻辑也跟着搬出去，大厅就会空。空大厅的项目在换摄像头供应商时最痛，因为“标准栈”只剩商标。

MCAL 的职责边界再钉一句。它提供寄存器级访问的标准化外观：时钟、端口、模数转换、通信控制器邮箱。外观之上才是 ECU 抽象，负责收发器使能、唤醒线和电源芯片这类板级器件。有人把两者都叫驱动，排错时就会把板级焊接问题当成芯片库缺陷。焊接问题换 MCAL 版本解决不了。版本一换，对照消失。对照消失之后，五层图只剩参观价值。量产要的是可执行的三句：改引脚只动抽象，改邮箱只动 MCAL，改车速算法只动应用。三句都能执行，分层才从海报变成工序。

本节速览

• 五层各管一截差异：功能、部署、服务、板级、芯片。
• RTE 是实例不是口号：虚拟功能总线必须生成到具体 ECU 才可执行。
• BSW 要再拆三层：服务、ECU 抽象、MCAL，排错不能混为一谈。
• 复杂驱动是特区：允许靠近硬件，不允许把业务逻辑搬空。
• 同一句写端口可走两条物理路：先定层，再定路径。
• 后面所有章都钉在这张图上：先坐标，后平台。

下一章我们按层深挖：软件组件如何成为功能的主权单位，RTE 如何把虚拟总线铸成代码，BSW 如何用可控开销换可移植性。
