2.1 场景图与节点变换

2.1 场景图与节点变换

本节摘要：场景图是引擎每帧遍历的节点树，父节点的平移、旋转、缩放会沿树枝自动传递给子节点。本节讲清 TransformNode 的挂靠玩法、局部变换与世界矩阵的累乘关系，并用一辆"车身带四轮"的小车完成从手动同步到树形挂靠的重构实验。承接第1章的帧流水线第2站，为 2.4 的模型挂载与第5章的场景冻结打底。

一、为什么需要一棵树

"场景图"这个词来自图形学的老传统：把世界里所有有位置的东西组织成一棵树，每个节点只记自己相对于父节点的变换。这样设计的直接收益是"联动免费"——太阳系模型里，行星挂在恒星节点下、卫星挂在行星节点下，恒星一移动，整条树枝自动跟上，你不需要写任何同步代码。

反过来，不用树会怎样？想象手动维护：每帧回调里先把车身转 5 度，再算出四个轮子相对车身的新位置，一个不漏地赋值。轮子五个部件还好，一辆坦克四十多个履带节呢？树把这种"牵一发动全身"的关系交给数据结构本身，你只描述局部关系，引擎在每帧第2站遍历时自根向叶累乘出每个节点的世界矩阵。

先看最小实验，三行代码体会联动：

// 父节点：一个只做变换管理、自身不渲染的空节点
const carRoot = new BABYLON.TransformNode("carRoot", scene);
carRoot.position.y = 0.5; // 整车抬升，下面挂的所有部件都会跟着抬

// 子节点：网格挂到父节点名下
const body = BABYLON.MeshBuilder.CreateBox("body", { width: 2, height: 0.6, depth: 4 }, scene);
body.parent = carRoot; // 挂靠之后，body 的 position 变成"相对 carRoot"的局部坐标

// 验证联动：父节点转，子节点世界位置立即改变
carRoot.rotation.y = Math.PI / 4;
console.log(body.absolutePosition); // 世界坐标已随父节点旋转而变
console.log(body.position);         // 局部坐标不变：仍是挂靠时的相对值
​

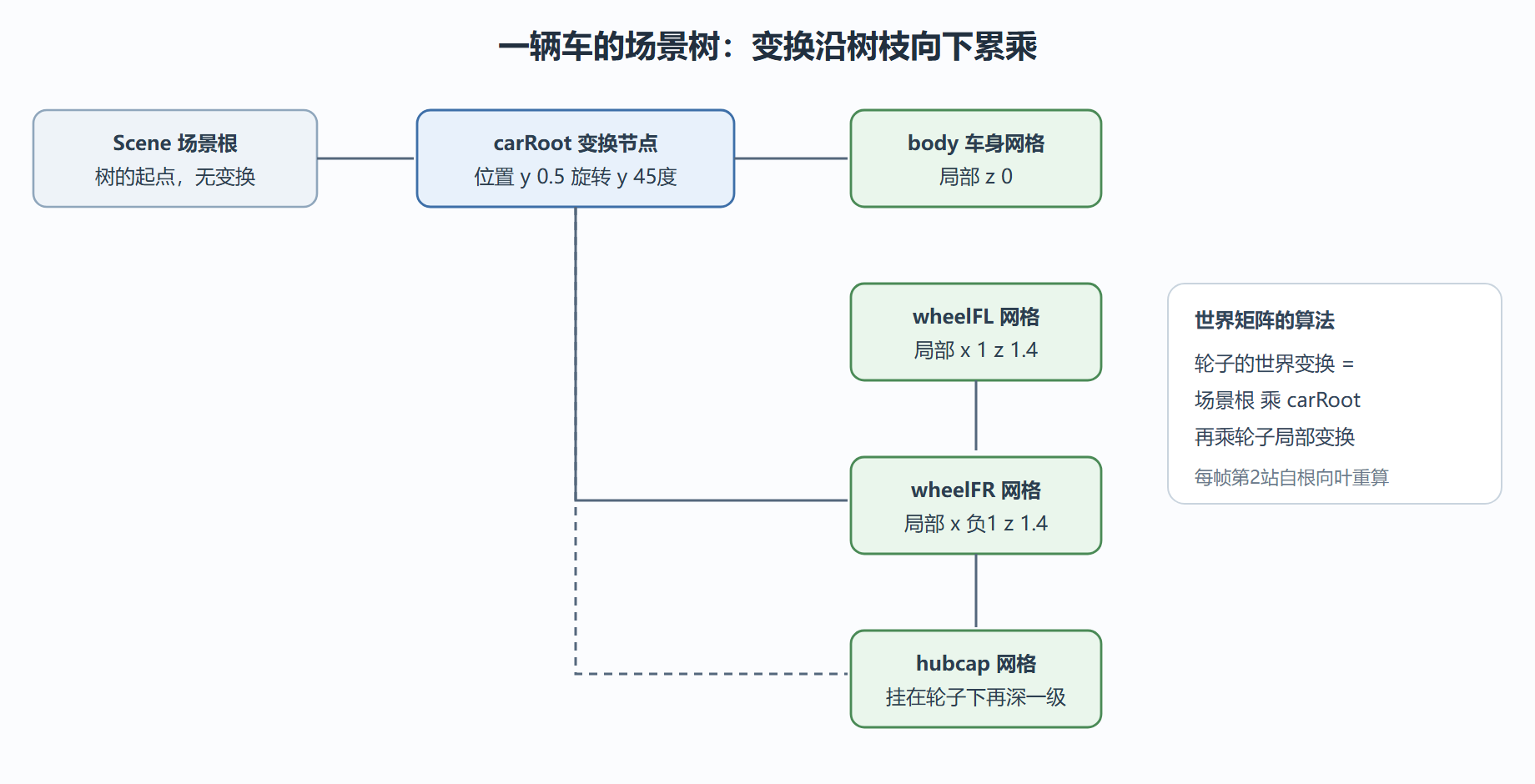

图 2-1 场景树：局部变换如何长成世界坐标

二、局部与世界：两套坐标别混

树上每个节点维护两套坐标。局部坐标是你赋值的 position、rotation、scaling，描述"相对父节点"的关系；世界坐标是引擎累乘出来的结果，存在节点的世界矩阵里。上节 1.2 已经演示过：改局部属性不立刻改世界结果，因为重算发生在下一帧的遍历站点，除非你手动调用重算。

旋转与缩放沿树传递时有两个工程要点。其一，父节点缩放会非均匀地"压扁"子节点的几何——父节点 x 方向放大 2 倍，子节点球体会变成椭球。这不是缺陷，是矩阵累乘的必然，建模时把缩放尽量放在叶子网格上可避免意外。其二，旋转的单位是弧度不是度，写 45 就成了绕轴七圈多；引擎提供角度转弧度的工具函数救急：

// 角度与弧度：引擎的旋转属性一律用弧度
carRoot.rotation.y = BABYLON.Angle.FromDegrees(45).radians();
// 等价写法：自己除以 180 乘圆周率
carRoot.rotation.y = 45 * Math.PI / 180;

// 想直接用四元数避免万向节锁，用 rotationQuaternion
carRoot.rotationQuaternion = BABYLON.Quaternion.FromEulerAngles(0, Math.PI / 4, 0);
​

挂靠关系不是一次性的，可以运行时改嫁。轮子爆了换备胎，就是改一次 parent；被拆下来的节点局部坐标保持不变，所以"拆下来瞬间跳位"是常见现象，拆前先算好世界坐标再重挂可以避免。

三、动手实验：从手动同步到树形挂靠

背景：一辆演示车，车身加四个轮子。第一版没用树，每帧回调里手动同步轮子位置，车一转弯轮子就漂移，维护代码比业务代码还长。

操作：重构三步。第一步建 carRoot 空节点接管整车变换；第二步把车身与轮子全部挂到它名下，轮子的 position 改写成相对车身的局部坐标；第三步删掉全部手动同步代码，只保留"轮子自转"这一项属于轮子自己的动画：

// 重构后：整车移动只需动父节点，轮子自转是各自的局部动画
const carRoot = new BABYLON.TransformNode("car", scene);
const wheels = [];
for (const [x, z] of [[1, 1.4], [-1, 1.4], [1, -1.4], [-1, -1.4]]) {
  const w = BABYLON.MeshBuilder.CreateCylinder("wheel", { diameter: 0.8, height: 0.3 }, scene);
  w.rotation.x = Math.PI / 2;        // 圆柱躺倒当轮子：只动自己的局部旋转
  w.position.set(x, -0.1, z);
  w.parent = carRoot;
  wheels.push(w);
}

scene.onBeforeRenderObservable.add(() => {
  const dt = engine.getDeltaTime() / 1000;
  carRoot.position.z += 2 * dt;      // 整车前进：一行搞定
  for (const w of wheels) w.rotation.y += 3 * dt; // 轮子各自自转
});
​

结果：同步代码从三十多行降到零行，转弯、爬坡、整车缩放的动画全部免费获得，帧率无差别。

解读：树形挂靠的本质是把"关系"从代码搬进数据结构。凡是要"跟着动"的组合——车身与轮子、角色与武器、地球与月球——都优先考虑用 parent 表达，而不是每帧手算。

变式：角色手持武器瞄准时，武器还要相对手部再偏转，就再嵌一层节点（手部节点挂角色、武器挂手部），局部性一层层叠加；这也是 2.4 节 glTF 模型内部的标准结构，模型文件的节点树会原样映射到场景图。

⚠️ 常见坑：把网格直接 parent 到另一个网格当然可行，但更好的习惯是挂到 TransformNode 这类纯变换节点上——网格被合并或销毁时，树的结构不受牵连。

💡 关键直觉：调试变换问题的口诀是"先查树再查数"。位置不对，先沿父链逐级打印 absolutePosition 找出哪一级开始偏，再核对那一级的局部三件套，几乎不用猜。

本节要点回顾

• 场景图是每帧被遍历的节点树：联动由数据结构保证，不靠同步代码
• 局部坐标描述相对父节点：position、rotation、scaling 三件套
• 世界矩阵沿树累乘：每帧第2站自根向叶重算，改属性下一帧生效
• TransformNode 是纯变换节点：管理结构首选它，网格可随时挂靠与改嫁
• 父节点缩放会传给子节点几何：非均匀缩放尽量留在叶子
• 排障口诀先查树再查数：沿父链打印世界坐标定位偏差起点

树立起来了，但一帧要画出什么，还取决于从哪里看、被什么照亮。下一节把相机与灯光这两个每帧数据源装上流水线。
