2.2 坐标变换与投影换带：让数据站进同一坐标系

2.2 坐标变换与投影换带：让数据站进同一坐标系

本节摘要：坐标变换分"投影变换"与"基准变换"两类，前者在同一椭球上换展开方式，后者在椭球之间搬家，本节把两类变换的判断、操作与验收一次讲透，并覆盖 3 度带与 6 度带的换带计算。这是加工链上技术密度最高的工序，做对了后面全部顺利，做错了全部重来。

从两百米的错位说起

某市要做一张"多规合一"底图，规划局的数据是西安 80 高斯 3 度带，国土局的数据是 CGCS2000 高斯 3 度带，水利局还有一批北京 54 的老图。三份数据直接叠加，同一个区政府在图上出现了三个位置，彼此相距一百多米。项目组的第一个反应是"软件有毛病"，真正的毛病是：三份数据站在三面不同的旗帜下。

处理这类问题的工序分三步：先判明每份数据的现有坐标身份（1.3 节的核对清单），再设计变换路线（谁向谁对齐、经过几步），最后执行并验收。多数人直接跳到第三步，然后在一堆参数对话框里迷失。

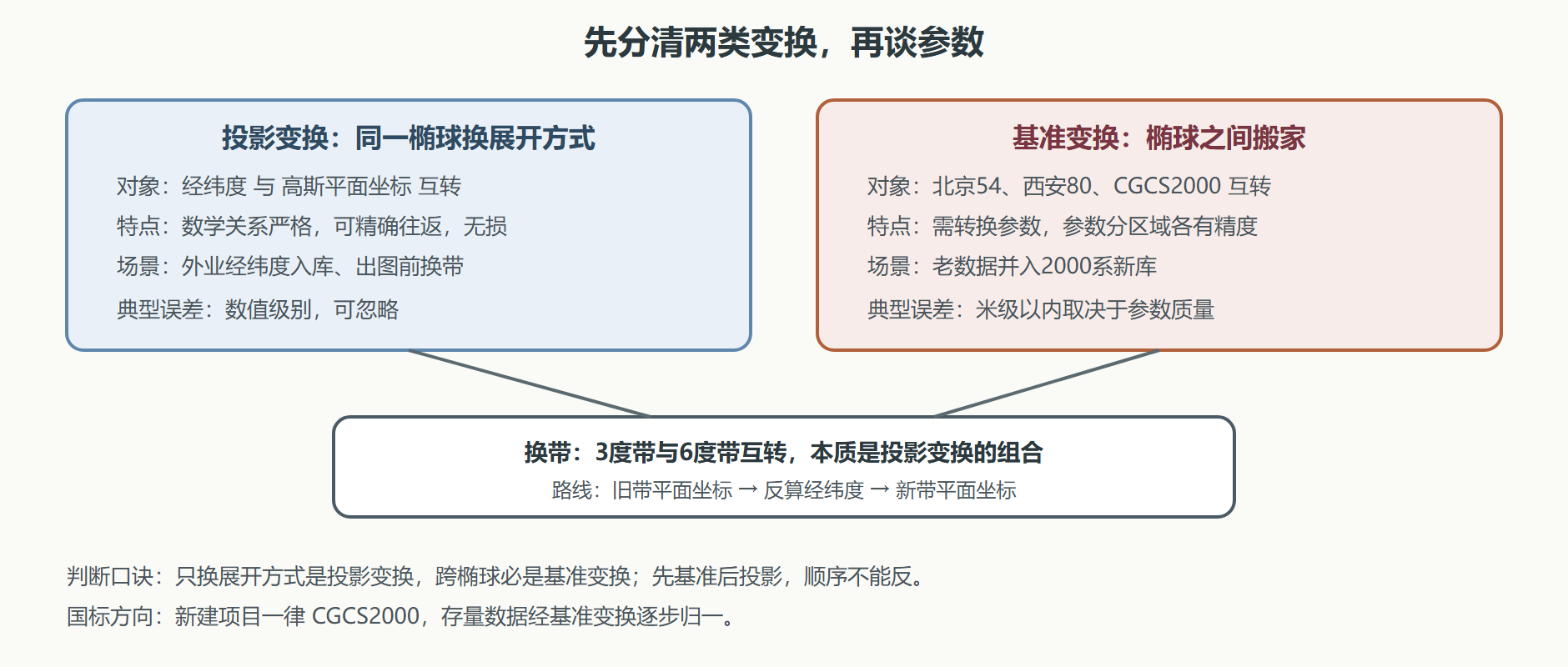

图：两类变换与换带的关系

一、投影变换：无损的数学换算

经纬度与高斯平面坐标的互算是严格数学关系，不引入误差，可以放心往返。日常最高频的两种场景：外业采集的经纬度入库时投影到 3 度带平面；跨带项目出图时把数据换到统一的带。

平面坐标与经纬度的换算关系（理解逻辑即可，平台代算）：

# 高斯投影的关键规则（概念级）
分带：经度每3度一带（大比例尺）或6度一带（小比例尺），各自独立展开
带号：3度带带号 = 经度除以3向上取整附近；6度带类似，带号不同数字不同
横坐标：中央经线为500公里假东，避免负值；带号常冠在横坐标前
变形规律：中央经线无变形，离中央经线越远长度变形越大
# 例：横坐标38465000的读法：38为带号，实际东偏465公里，位于中央经线以东
#     若去掉带号按500公里假东理解，点位即刻错位——带号就是坐标的姓氏
​

换带操作在桌面端的投影变换模块完成，要点是"先说清自己是谁"：

# 换带操作过程（概念流程）
步骤1  源参照声明：确认数据当前带号与中央经线（错则全错，宁可反复核对）
步骤2  反算：源带平面坐标 → 大地经纬度（经纬度是中转站）
步骤3  投影：经纬度 → 目标带平面坐标，指定目标带号
步骤4  验收：抽 2 个控制点量测比对；检查新横坐标的带号前缀
# 隐含规则：换带后图幅接边要重做——相邻图幅在新带下边缘变形不同，
# 原来接好的边会出现毫米至厘米级错位，制图前需重新接边
​

二、基准变换：跨椭球搬家必须带参数

北京 54、西安 80、CGCS2000 是三个不同的坐标系，它们之间的转换不是纯数学换算，而是需要转换参数的"搬家"。参数由测绘部门按区域解算，常见模型有三参数（平移三分量）与七参数（平移三分量加旋转三分量加尺度一分量），精度从米级到厘米级不等。

参数从哪来是最重要的问题：

# 基准变换参数的三个来源与可信度
来源                    精度              适用
全国通用概略参数         数米级            仅适合小比例尺示意，禁用于权属
省级区域解算参数         分米至米级        省级项目向测绘部门索取
本地控制网解算参数       厘米级            有控制点的重点工程，最优
# 规则：精度要求多高，参数就要多local；拿通用参数做不动产登记是事故
​

实际迁移一个老库到 2000 系的完整流程：

# 存量库基准迁移过程（某县80系数据转2000系实录）
背景：土地变更调查库，西安80高斯3度带，约12万个图斑
步骤1  向省测绘资料馆申请本区域80到2000的七参数
步骤2  全库备份，另存试验副本
步骤3  在副本上执行基准变换，输出转换日志（成功要素数、坐标平移量统计）
       实测平移量：X方向约-28米，Y方向约+14米，符合本区域参数预期
步骤4  用境内4个高等级控制点验收，最大较差1.8厘米，判定合格
步骤5  属性表面积字段全部重算（坐标变了面积必变，这是最容易被遗忘的一步）
步骤6  原库封存归档，新库启用，两库并存期只读原库
# 教训：第5步漏掉的后果是图斑面积与坐标对不上，年报汇总集体出错
​

变换路线设计：三份数据谁向谁看齐

开头那个"三面旗帜"的项目，还剩一个决策没交代：变换目标选谁。原则有三条。看法定口径：涉土涉权业务向 CGCS2000 看齐，这不是技术偏好是合规要求。看数据主体：以体量最大、更新最频繁的库为靶子，把零散数据向它对齐，改动量最小。看精度天花板：全项目精度由最粗的那份数据决定，变换只能保住下限，不会创造精度——54 老图转得再准，先天采集精度仍是米级，别指望转出厘米级成果。

# 变换路线设计示例（多源合图项目）
数据         身份                  动作
规划局主库   2000系 3度带          不动 作为靶子
国土局数据   西安80 3度带          七参数基准变换 对齐2000
水利局老图   北京54 6度带          先换带至3度带 再基准变换对齐2000
路线原则     链式变换最多两步      每多一步 误差多叠一层
# 两步路线的验收从严：控制点较差放半限差 不达标退回重选参数
​

三、验收与 6.7 时代的对照

变换做完必须验收，验收锚点是控制点与面积统计双通道：

# 坐标变换验收清单
1. 控制点检核：至少3个已知控制点，量测坐标与理论坐标较差
2. 接边检查：与相邻县区数据拼接，边界图斑是否弥合
3. 面积对照：变换前后图斑面积差异应处于参数精度对应量级
4. 数量核对：要素个数不变（变换只动坐标，不动个数）
5. 字段抽查：属性字段在变换中不被破坏（个别工具链会重排字段顺序）
​

6.7 老用户需要额外的对照意识：经典版的投影变换在实用服务菜单下完成，数据以文件为单位处理；10 系列则可以对库内要素类直接操作，且支持把变换参数保存复用。核心算法两代一致，差异在工程化程度——这也是理解"平台演进"的一个具体切片。

⚠️ 常见坑：把基准变换当成无损操作反复做。54 转 80 再转 2000，每一步都带着参数误差，两步叠加可能放大到米级。正确做法是一步到位，且迁移完成后新数据以新库为唯一权威来源。

💡 关键直觉：经纬度是不同坐标系之间的"中性中转站"——但只有在明确椭球与基准的前提下才成立。丢了参照的经纬度，同样是暗号无密码本。

本节要点回顾

• 两类变换：投影变换同椭球无损可逆，基准变换跨椭球带参数有精度
• 顺序规则：先基准后投影，顺序反了等于用错密码本解密
• 带号即姓氏：横坐标的带号前缀决定点位归属，读错带错一百公里
• 参数分级：通用参数只配示意图，权属级项目必须用区域解算参数
• 面积重算：坐标一变面积必变，迁移后属性表的面积字段必须全部刷新
• 一步到位：基准变换避免链式多次转换，误差不叠加

坐标统一之后，图形本身的毛刺与变形是下一节的整形工序。
