2.3 图形编辑、拓扑处理与误差校正

2.3 图形编辑、拓扑处理与误差校正

本节摘要：坐标统一解决"站得齐"，本节解决"长得干净"：数字化留下的自相交、悬挂、缝隙要用拓扑检查清理，扫描矢量化带来的整体变形要用误差校正消除。两道工序一横一纵，横向管相互关系，纵向管绝对位置。

先明确什么叫干净

"干净"在 GIS 语境里是可检验的，不是观感。一张面图层干净，意味着三个成立：面与面之间无缝隙无重叠（就数据模型要求的粒度而言）、每个面的边界自身闭合不自相交、相邻面共享的公共边是同一条几何而不是两条描了两遍的近似线。最后一条最隐蔽——两条近似线肉眼看不出差别，叠加分析时却能生成一排碎面，面积统计从此永无宁日。

拓扑错误的成因几乎都可追溯到采集环节：手扶数字化时代的采点顺序、屏幕矢量化时的看图误差、不同作业员对同一地物的理解差异。错误类型有限，可以穷举：

# 矢量数据常见拓扑错误清单（检查规则可配置在拓扑检查工具中）
错误类型        表现                            典型后果
悬挂点          线端点距相邻线端点有微小间隙      线网络不连通，网络分析断路
自相交          线或面边界穿过自身                面积计算错误
缝隙            相邻面之间留有窄缝                叠加产生碎面，汇总对不上账
重叠            相邻面互相压盖                    面积重复统计
伪节点          一条线被拆成两段的多余节点        弧段冗余，网络建模困难
重复要素        同一对象数字化了两遍              数量与面积双双翻倍
# 容差设定：缝隙与悬挂的判定阈值通常取图上0.1毫米对应的实地距离
#   1比1万图上即实地1米；容差过大会误杀真实间隙，过小则清理不净
​

拓扑处理：从检查到修复

拓扑处理的第一原则是先检查后修复。直接上自动修复工具，工具会按自己的默认规则闭合一堆本不该闭合的边。正确流程是：建拓扑规则、跑检查、逐类审错误、按类修复。

# 拓扑清理操作过程（以土地利用面图层为例）
步骤1  建立拓扑：指定参与图层与规则
       规则一 面不得重叠；规则二 面之间无缝隙；规则三 边界不自相交
步骤2  运行检查，输出错误列表，按类型分组统计
       示例输出：重叠 214 处，缝隙 489 处，自相交 23 处，合计 726 处
步骤3  分诊：叠加影像逐类查看错误成因
       重叠多发生在作业接边处；缝隙多在地类边界转折处
步骤4  按类修复：
       重叠 → 以权属或时相为准裁去一份；缝隙 → 判归属后并入邻面
       自相交 → 手工重采该边界
步骤5  复检：重跑检查直到错误数归零或落入容差白名单
# 经验：726 处错误里通常有 90% 集中在 10% 的区域，先打歼灭战再扫尾
​

修复顺序有讲究：先处理重复要素（它们会污染后续所有统计），再处理自相交（单对象内部的伤），最后处理缝隙与重叠（对象之间的关系伤）。顺序反了，前面修好的边会被后面的操作再次撕开。

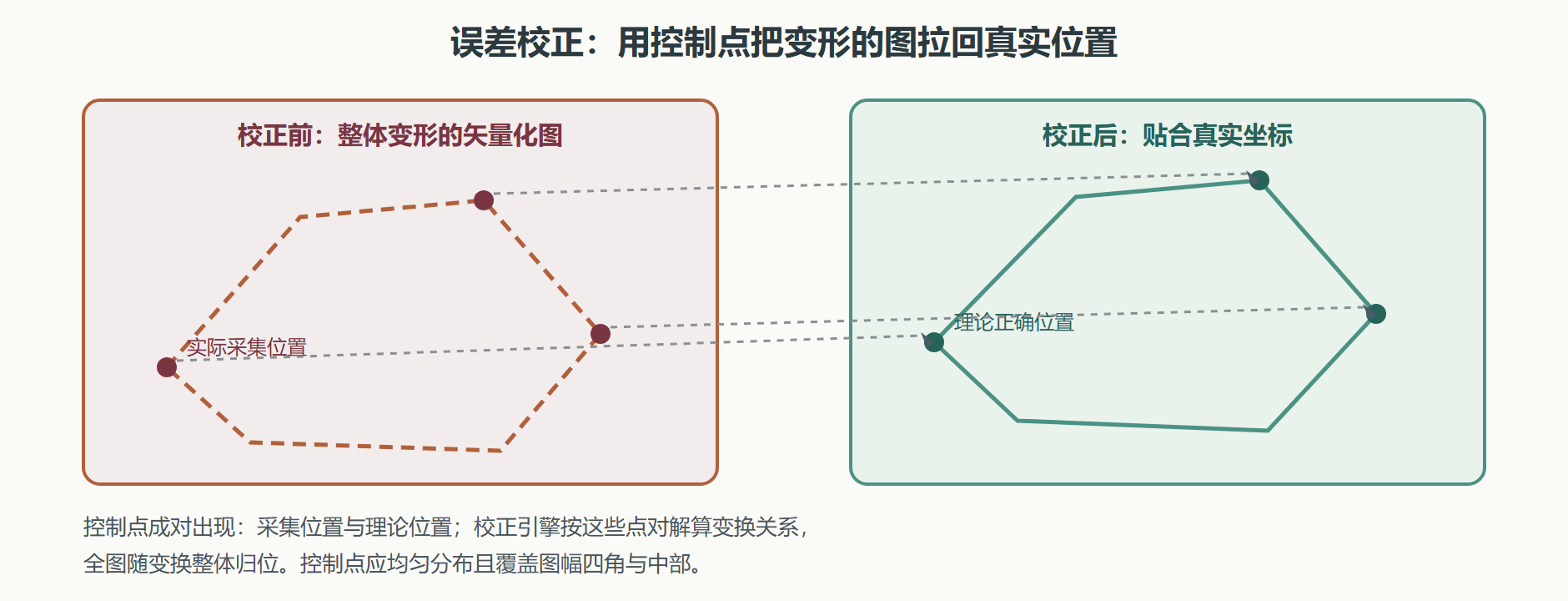

图：误差校正的控制点思路

误差校正：消除整体变形

矢量化旧图扫描件是误差校正的经典场景：图纸扫描时受拉伸，矢量化出来的图形整体变形——单看每个要素似乎正常，叠加到标准底图上则整体偏移并局部扭转。这类系统性变形不是手工编辑能解决的，必须用控制点解算变换关系。

# 误差校正操作过程（扫描矢量化图归位）
步骤1  准备控制点文件：从原图内图廓四角与标准格网交点取理论坐标
       至少 4 点，图幅大时取 9 至 16 点，均匀覆盖
步骤2  采集实际位置：在校正模块中依次点选矢量化图上对应的格网交点
       每点一对：实际采点 → 理论坐标
步骤3  解算：选择变换模型
       仿射变换 4 参数：平移旋转缩放加错切，适合轻微整体变形
       二次多项式：适合扫描扭曲，需要 6 个以上控制点
步骤4  查看残差报告：
       合格标准：各点残差小于图上 0.2 毫米对应的实地距离
       单点残差异常大时先怀疑选点错误，而不是急着换模型
步骤5  执行校正，备份原始数据（校正覆盖式写回，不可逆）
# 输出示例：16 个控制点，平均残差 0.8 米，最大残差 1.7 米，判定合格
​

残差报告是这一工序的灵魂。残差均匀小说明模型贴合；残差一头大一头小说明图纸局部褶皱，需要加密那一侧的控制点；某个点残差离群，九成是采点时点错了位置。把残差当成"体检报告单"读，而不是等出问题再回来看。

编辑层面的基本功

拓扑与校正之外，日常编辑的三个基本功直接决定数据质量上限。捕捉设置：编辑前配好端点、中点、交点捕捉与捕捉容差，从源头避免悬挂点产生。公共边编辑：相邻面的共享边要用专门的公共边编辑模式一次性改两侧，而不是各自修改再祈祷对齐。批量属性刷：字段值规律的成片修改用属性刷或按条件赋值，杜绝一个个手敲造成的拼写不一致。

一个分诊实例：一夜清完四百个拓扑错

某乡镇地类图合并后拓扑检查报出 417 个错误，作业员看了一眼准备点自动修复，被技术负责拦下。分诊过程值得复述一遍。

第一步按错误类型汇总：悬挂点 312 个、缝隙 61 处、自相交 8 处、重叠 36 处。第二步按空间分布聚类：312 个悬挂点里 287 个集中在两个村域，指向同一作业批次——调取元数据确认是同一人两天内的数字化成果，判定为作业不规范（未开端点捕捉），退回重做而非就地修复。第三步处理剩余 125 个：缝隙与重叠多在村界接边处，属图幅拼接遗留，用接边工具批量处理 98 个，手工处理 27 个。第四步自相交 8 处逐一目视，全部是溪流弯曲处的线自交，手工断开重连。

# 分诊台账（最终形态）
类型     总数   退回重做   批量修   手工修   备注
悬挂点   312    287      0       25      集中两个村 同批次作业问题
缝隙      61     0       44      17      接边工具批量 村界残留手工
重叠      36     0       54合并计  —      与缝隙同批处理
自相交     8     0        0       8       溪流线手工断开
# 复盘：一键自动修复会把287个作业错误"修没" 根因就此埋进库里
#       退回重做保住了根因可见性 下一批次不再犯
​

这个实例的分诊思路——先归类、再归因、后动手——适用于一切批量数据问题。错误清单不是待办清单，是案情卷宗。

⚠️ 常见坑：拓扑检查跑出几百个错误后直接点"自动修复全部"。自动修复默认规则会把真缝隙和真重叠一并抹掉——地类图里的田埂缝隙、飞地重叠都是真实存在的。修复必须分诊，不能一键。

💡 关键直觉：拓扑错误的数量分布通常高度不均，先看错误密度热区，多半能追溯到某个作业员或某次扫描批次——数据质量问题常常是有"产地"的。

本节要点回顾

• 干净可检验：无缝隙、无重叠、自闭合、公共边唯一，四条标准可量化
• 先检查后修复：跑完拓扑检查先分诊成因，再按类修复，禁止一键全修
• 修复顺序：重复要素、自相交、缝隙重叠，由内向外交替推进
• 误差校正：控制点成对采集，残差报告决定模型选择与合格判定
• 源头防控：捕捉设置与公共边编辑在采集端堵住九成拓扑问题

图形整形完毕，下一节把数据正式安进地理数据库，并过入库质检的最后一道关口。
