2.1 引力透镜：不可见质量的剪影

本节摘要：引力透镜用时空弯曲本身称量质量，与被测对象是否发光无关。一束背景星系的光经过前景质量，偏折角只由质量分布决定；当源、透镜、观察者近乎共线，像被拉成爱因斯坦环，环的角半径给出透镜内区质量的封闭公式。本节推导并复算星系团的爱因斯坦半径，说明透镜质量为何与动力学、X 射线质量互相咬合。

器材原理：光走的不是直线，是测地线

牛顿力学里光没有质量，似乎不该被引力拐弯；广义相对论把话说死了——质量弯曲时空，光沿弯曲时空的测地线走。1919 年爱丁顿的日食远征测到星光掠过太阳偏折 1.75 角秒，从此"引力当镜头"从思想实验变成工具。

对一个点质量或球对称聚集，偏折角的近似式是 α = 4GM/(c²b)，b 是光线离开质量中心的冲击参数。注意系数是牛顿值的两倍——这是广义相对论的实际贡献，第6章讨论替代引力时这个系数还会回来。把源、透镜、观察者摆成近乎一线，源发出的各方向光都被对称弯向观察者，成一个环。环的角半径 θ_E（爱因斯坦半径）由几何配平决定：

θ_E² = (4GM/c²)·(D_ls/(D_l·D_s))。

M 是角半径内包住的质量。这行公式的妙处：只含引力、光速与距离，不含任何发光性质。一团全黑的质量照样成环。

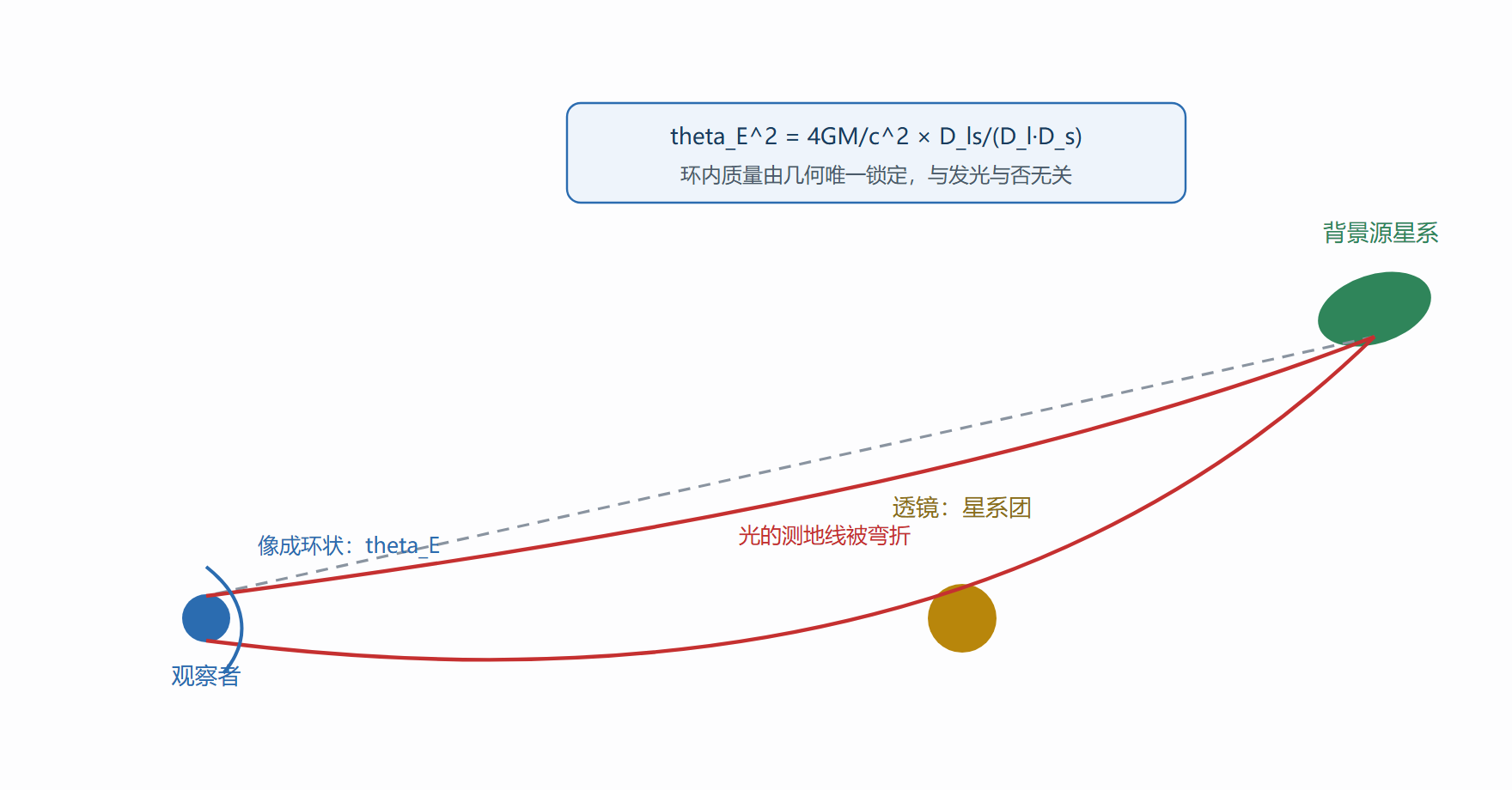

图引力透镜几何与爱因斯坦环

动手验算：给星系团量一圈环

代入典型星系团参数。取质量 10¹⁵ 太阳质量，透镜角直径距离 1 Gpc，源在 2 Gpc（对应的 D_ls = 1 Gpc）：


import math
G, c, MS, PC = 6.674e-11, 2.998e8, 1.989e30, 3.0857e16
def einstein(M_msun, Dl_gpc, Ds_gpc):
    Dl, Ds = Dl_gpc * 1e9 * PC, Ds_gpc * 1e9 * PC   # 角直径距离，米
    Dls = Ds - Dl
    th = math.sqrt(4 * G * M_msun * MS / c ** 2 * Dls / (Ds * Dl))
    return th, th * 206265                           # 弧度与角秒
th, asec = einstein(1e15, 1.0, 2.0)
print("M=1e15 Msun，Dl=1.0 Gpc，Ds=2.0 Gpc：")
print("  theta_E = %.3e rad = %.0f 角秒" % (th, asec))
th2, asec2 = einstein(1e14, 1.0, 2.0)
print("M=1e14 Msun 同距离：theta_E = %.0f 角秒（缩小 %.1f 倍，即 sqrt(10)）"
      % (asec2, asec / asec2))

输出：


M=1e15 Msun，Dl=1.0 Gpc，Ds=2.0 Gpc：
  theta_E = 3.094e-04 rad = 64 角秒
M=1e14 Msun 同距离：theta_E = 20 角秒（缩小 3.2 倍，即 sqrt(10)）

一角分的环——哈勃深场里那些被拉成蓝弧的星系就是这么来的。质量缩到十分之一，环半径按平方根缩到 20 角秒。反演同样干净：测到环，质量就锁死。把上块解出的 θ_E = 3.094e-04 弧度代回去独立复算：


G, c, MS, PC = 6.674e-11, 2.998e8, 1.989e30, 3.0857e16
th = 3.094e-4                                       # 上块算出的 theta_E，弧度
Dl, Ds = 1e9 * PC, 2e9 * PC                         # 透镜与源的距离，米
Dls = Ds - Dl
Mback = c ** 2 / (4 * G) * th ** 2 * Ds * Dl / Dls / MS
print("反演 M = c^2 θ^2 D_s D_l /(4G D_ls) = %.2e Msun" % Mback)

输出：


反演 M = c^2 θ^2 D_s D_l /(4G D_ls) = 1.00e+15 Msun

反演回到 10¹⁵ 太阳质量，一笔不差——这不是巧合，是公式自洽性的演示：测环即测质量，中间没有发光假设插手的余地。

从强到弱：两种透镜用法

强透镜（成弧、成环）给内区质量，弱透镜给全貌。当偏折远小于星系自身形状噪声时，单个背景星系看不出变化，但几十万个背景星系的平均椭率会朝切向排列——这个统计剪切场反演出来的是投影质量图，覆盖整个星系团甚至更大尺度。2006 年起弱透镜成图成为巡天标配，它画出的质量峰与 X 射线气体、星系光的分布对照，构成下一节与子弹星系团一节的舞台。

⚠️ 常见坑：把透镜质量与维里质量当成必须严格相等的同一量。透镜测的是投影质量（视线方向叠加），维里与流体静力学测的是三维束缚质量，两者换算隔着投影效应与三轴形状的系统误差，咬合到几十个百分点即是佳证。

变式：微透镜当探针

同样的公式缩到恒星级质量就是微透镜：源与透镜相对运动，像暂时增亮又复原。爱因斯坦半径对 0.5 太阳质量透镜只有毫角秒量级，无法分辨，但增亮事件持续几十天——第4章排查 MACHO 时，这条时间-质量关系就是筛子。

历史现场：兹威基 1937 年的预言

透镜当秤这件事，最早也是兹威基想到的——比第一次实测早了四十二年。1937 年他在一封短文里写下两层意思：其一，星系尺度（而非恒星尺度）的引力透镜原则上可见，因为所需偏折角与质量成正比，星系比恒星重十一个量级；其二，透镜是唯一不依赖发光假设的质量测量，恰好可以审他前一年在后发座团里报的那桩案子。当时没有一台望远镜吃得了角秒级的弧，这篇短文安静地躺了四十多年。1979 年第一个引力透镜（双像类星体 Q0957+561）被发现，1986 年第一段银晕微透镜光变被记录，兹威基的两个预言逐一兑现。这段历史给查案者的提醒很实在：一件证物的"可用性"取决于仪器而非理论，理论该做的只是把测量方案提前写好。

两问两答

问：透镜质量会不会把"前景投影的杂散质量"也算进来？
答：会，这正是它的口径特点。透镜测的是视线方向的投影面密度，沿光路的所有质量都入镜——这不影响"缺口存在"的结论（发光重子也按投影计，两栏用同一把尺），但解释透镜质量时不能直接把它当三维维里质量用。规范做法是同一团同时给透镜、动力学、X 射线三套口径并声明系统差。

问：背景源自身形状是随机的，凭什么相信剪切信号是真的？
答：随机正是信号的前提。背景星系椭率取向本无偏好，若观测到某区域的平均椭率系统性地朝向（或背向）前景质量中心排列，这个"对齐"无法用源自身解释——唯一的公共原因是引力剪切。统计力越强（背景星系数百万计），对齐的显著性越高，这正是暗物质蛇皮图级质量重构能到高信噪比的原因。

本节要点回顾

物证属性：透镜只看时空弯曲，质量全黑也成环，是"称重不看光"的独立秤。
核心公式：θ_E² = 4GM/c² × D_ls/(D_l·D_s)，星系团给约一角分，恒星给毫角秒。
可正可反：知道质量算环径、测到环径反算质量，一条公式两头用。
强弱互补：强透镜定内区，弱透镜统计剪切绘全团质量图。

透镜这杆秤立起来了。下一节请第二位证人——发 X 射线的热气体，用它自己的温度与压强独立报数。
