本节摘要：本章前五节逐一拆了工位，本节把它们连成整线：一张 32×32 的猫图走完"卷积、激活、池化、再卷积、再激活、再池化、展平、全连接"的全程，逐站登记形状、参数量与乘加次数，最后用代码对账。全册的数值锚点在此立桩——后面各章讨论任何机型，都可以回到这张巡检单核对口径。
巡检单怎么填
正式巡检前先定三列账目。第一列形状：每站出口张量的 C×H×W，用 2.2 节公式手算；第二列参数：每站新增的可学习权重数，卷积用"核积乘通道"，池化与激活恒为零；第三列乘加：每站为这张图做了多少次乘加运算，衡量算力开销。三列都填完，这条流水线的性格就一目了然——参数花在哪、算力花在哪、瓶颈在哪一站。
学习目标
阅读完本节，你应当能够：
- 给一个小型 CNN 逐层手写形状推演，并解释每一步的公式依据；
- 用框架代码逐层打印形状与参数量，与手算结果对账；
- 心算全网络总参数与总算力，判断训练它需要什么量级的显卡；
- 把这套巡检流程迁移到第三章任何经典机型上。
一、被巡检的流水线：TinyCNN
主角是一个刻意做小的两段式流水线：两轮"3×3 卷积加 ReLU 加 2×2 池化"，接全局判决头。它在 CIFAR-10 这类 32×32 小图上训练几分钟就能跑出像样的准确率，是做实验的理想靶机。结构定义如下：
import torch import torch.nn as nn class TinyCNN(nn.Module): def __init__(self): super().__init__() self.conv1 = nn.Conv2d(3, 16, kernel_size=3, padding=1) # 站一 self.conv2 = nn.Conv2d(16, 32, kernel_size=3, padding=1) # 站二 self.pool = nn.MaxPool2d(2, 2) # 池化复用 self.fc = nn.Linear(32 * 8 * 8, 10) # 站三 def forward(self, x): x = self.pool(torch.relu(self.conv1(x))) # 3×32×32 → 16×32×32 → 16×16×16 x = self.pool(torch.relu(self.conv2(x))) # 16×16×16 → 32×16×16 → 32×8×8 x = torch.flatten(x, 1) # 32×8×8 → 2048 return self.fc(x) # 2048 → 10 net = TinyCNN() x = torch.randn(1, 3, 32, 32) print(tuple(net(x).shape)) # (1, 10)：一张图进去，十个类别分数出来
先在纸上把形状走一遍，再对照代码注释逐行验证：两次卷积都用"3/1/1"的 same 配置，尺寸保持；两次池化各减半；展平把 32×8×8 收成 2048 维。全程无一处意外，巡检单第一列即告成立。
二、参数与算力：两列账目
total = 0 for name, p in net.named_parameters(): print(f"{name:14s}{str(tuple(p.shape)):22s}{p.numel():>7d}") total += p.numel() print("总参数量:", total) # conv1.weight (16, 3, 3, 3) 432 # conv1.bias (16,) 16 # conv2.weight (32, 16, 3, 3) 4608 # conv2.bias (32,) 32 # fc.weight (10, 2048) 20480 # fc.bias (10,) 10 # 总参数量: 25578
手算复核一遍：conv1 是 3×3×3×16 加 16 个偏置得 448；conv2 是 3×3×16×32 加 32 得 4,640；fc 是 2048×10 加 10 得 20,490。合计 448+4,640+20,490 = 25,578，与框架输出分毫不差。2.5 节的"全连接是大头"在此再次应验：它凭一层占了八成。
算力账用乘加公式逐站累计：conv1 输出 16×32×32 个位置、每位置 27 次乘加，约 44.2 万；conv2 是 32×16×16 个位置、每位置 144 次，约 118 万；fc 是 2,048×10，约 2 万。合计约 164 万次乘加处理一张图——这个量级任何笔记本 CPU 都能实时跑动，也解释了为什么 TinyCNN 适合当教学靶机。第三章会看到，VGG-16 处理一张 224×224 图要上百亿次乘加，两条流水线的算力体量差着四个数量级。

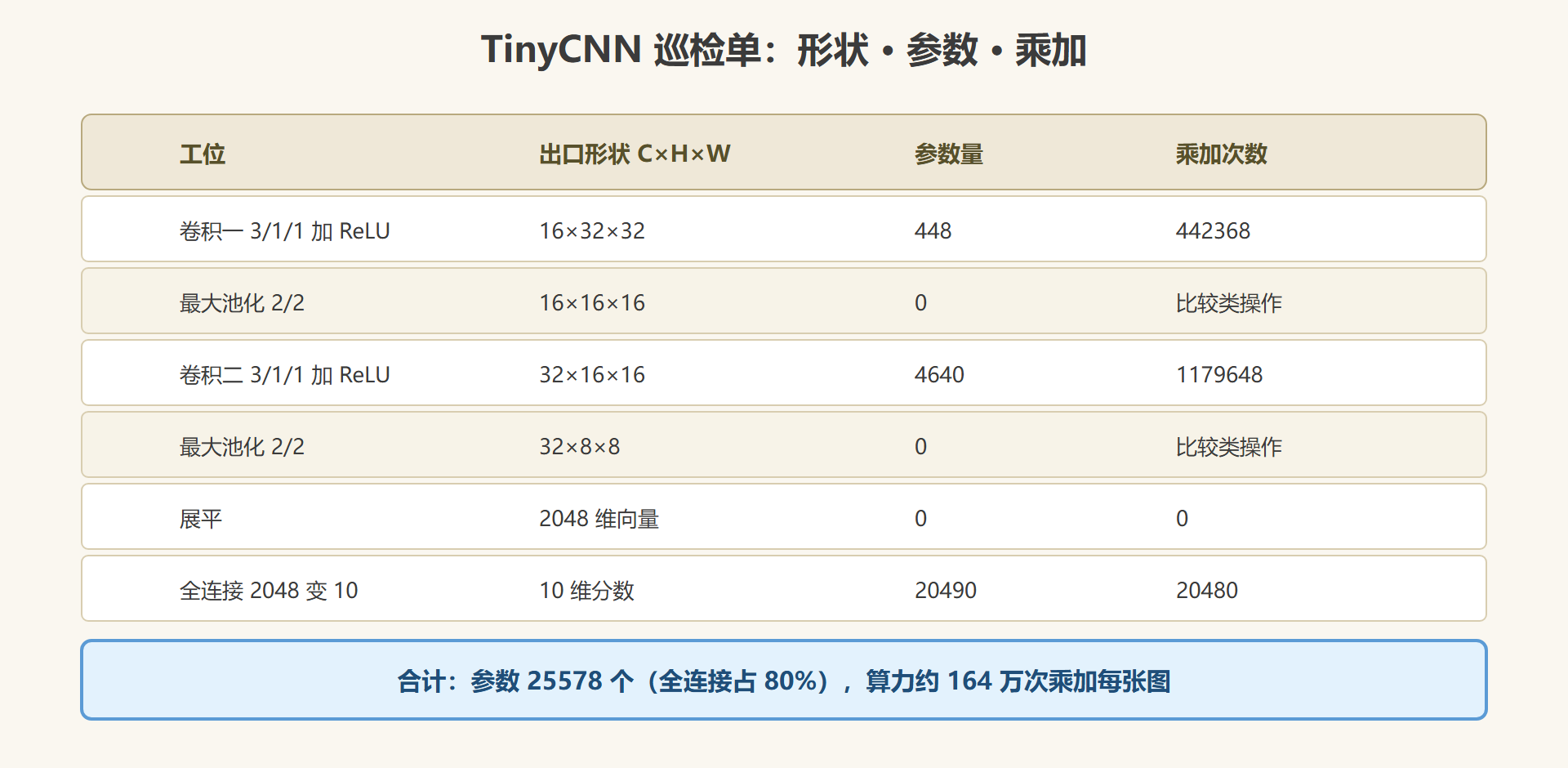

图 2-5 TinyCNN 全链路对账板
三、把巡检迁移到任何机型
这套三列账是全册的通用工具，第三章每一代机型都会回到它。养成三个动作即可举一反三：见到新结构先问"通道怎么变"，套公式；再问"参数在哪几层"，数核与全连接；最后问"算力卡在哪站"，找乘加最大的那一层。日后你读到论文里的结构表，第一反应应当是把表翻译成这张巡检单——大部分"看起来很神"的结构，对完账后神秘感会自动消退，留下的全是可推演的工程决策。
两道口算热身
动笔前先热身。第一题：输入 64×64，过"核 3、步幅 2、填充 1"的卷积再过 2×2 池化，出口多大？答：卷积后 (64+2−3)÷2+1 = 32，池化再减半得 16。第二题：通道从 16 直接接到 32 的 1×1 卷积，参数量多少？答：16×32+32 = 544，与特征图面积无关——这就是 1×1 做通道阀门便宜的直观依据。两题都对，正式巡检可以开始。
加练一题：改配置，重对账
把 TinyCNN 的卷积一换成 5×5（填充 2）、全连接宽度减半（2048 先降到 1024 维的中间层再接 10 类），参数量变成多少？手算：卷积一 5×5×3×16 加 16 得 1,216；卷积二不动，仍 4,640；新增中间层 2048×1024 加 1024 得 2,098,176——参数大头瞬间从分类头外的卷积跳到了这个中间层。这题的教训：全连接参数对"宽度"极其敏感，宽度翻倍即参数翻倍，动结构前先动笔。
💡 关键直觉：TinyCNN 的账给出了一条基线感知——参数量主要随"通道数 × 全连接宽度"涨，算力主要随"特征图面积 × 通道数"涨。控制模型规模，本质是在这两处做预算。
第二章的流水线到此全线贯通：形状、参数、算力三本账全部可以对到小数点。第三章翻开档案柜，看六代经典机型如何用同样的工位组合出不同的性格。
