2.5 最小系统搭建实战：点亮第一颗芯片
2.5 最小系统搭建实战：点亮第一颗芯片
本节摘要：本节把前四节的理论焊成一堂实验课：在面包板上为一颗 STM32 最小系统板完成供电、时钟、复位、调试口的接驳，烧录第一段程序，并预演四个最可能撞上的"点了没反应"故障。案例按背景、操作、结果、解读、变式完整展开，读完后你应当能独立把任何一颗"沉默"的芯片伺活。
背景与目标：为什么要亲手搭一遍
开发板时代的学生很少亲手搭最小系统——板子出厂即完整，反而失去了理解"芯片需要什么才能活"的机会。本节选一颗市面最常见的 STM32F103C8T6 最小系统板（俗称蓝板，芯片已焊好、晶振与复位电容已贴好）作为对象：它把"焊芯片"这步省掉，但保留了全部连接与配置过程，是初学者理解最小系统的最佳标本。目标有三：其一，说清板上每一根线的用途，做到"每根线都能报出名字";其二，建立自己的"上电检查流程"；其三，预演四个经典故障的现象与排查。
操作过程：五步接驳
第一步，供电。 用 USB 转串口模块的 5V 引脚接板上 5V 端，板载稳压器输出 3.3V 给芯片。此时先不接任何信号线，上电观察电源指示灯应常亮，用万用表测芯片供电引脚应为 3.3V 上下浮动不超过 0.1V。这一步确认"动力正常"。
第二步，核对时钟。 蓝板自带 8MHz 晶振与两个 20pF 负载电容，肉眼确认晶振焊点无虚焊。有示波器的话探晶振引脚，程序运行后应能看到 8MHz 正弦波（波形幅度不大属正常，探头电容会影响振荡，别因此误判）。这一步确认"节拍正常"。
第三步，确认复位。 按下板上复位按键再松开，芯片应重新运行程序。复位电路是 10k 电阻上拉加电容，按下拉低、松开后延迟释放。若板子出现"有时上电不启动、按一下复位就好了"，几乎可以断定复位延时不够——这是廉价板的经典病，解决方案是复位电容换大或加装专用复位芯片。
第四步，接调试口。 四根线连 USB 转串口模块：3.3V、GND、模块的发送接芯片的接收、模块的接收接芯片的发送——交叉接法是串口的铁律，接成同名相接则双方都在"说"没人"听"。这一步同时打通了供电回路与程序下载通道。
第五步，烧录验证程序。 让芯片进入 bootloader 下载模式（板上 BOOT0 跳线接高电平后复位），用烧录工具把一段点灯程序写入 Flash，BOOT0 跳回地、复位，程序应开始运行。

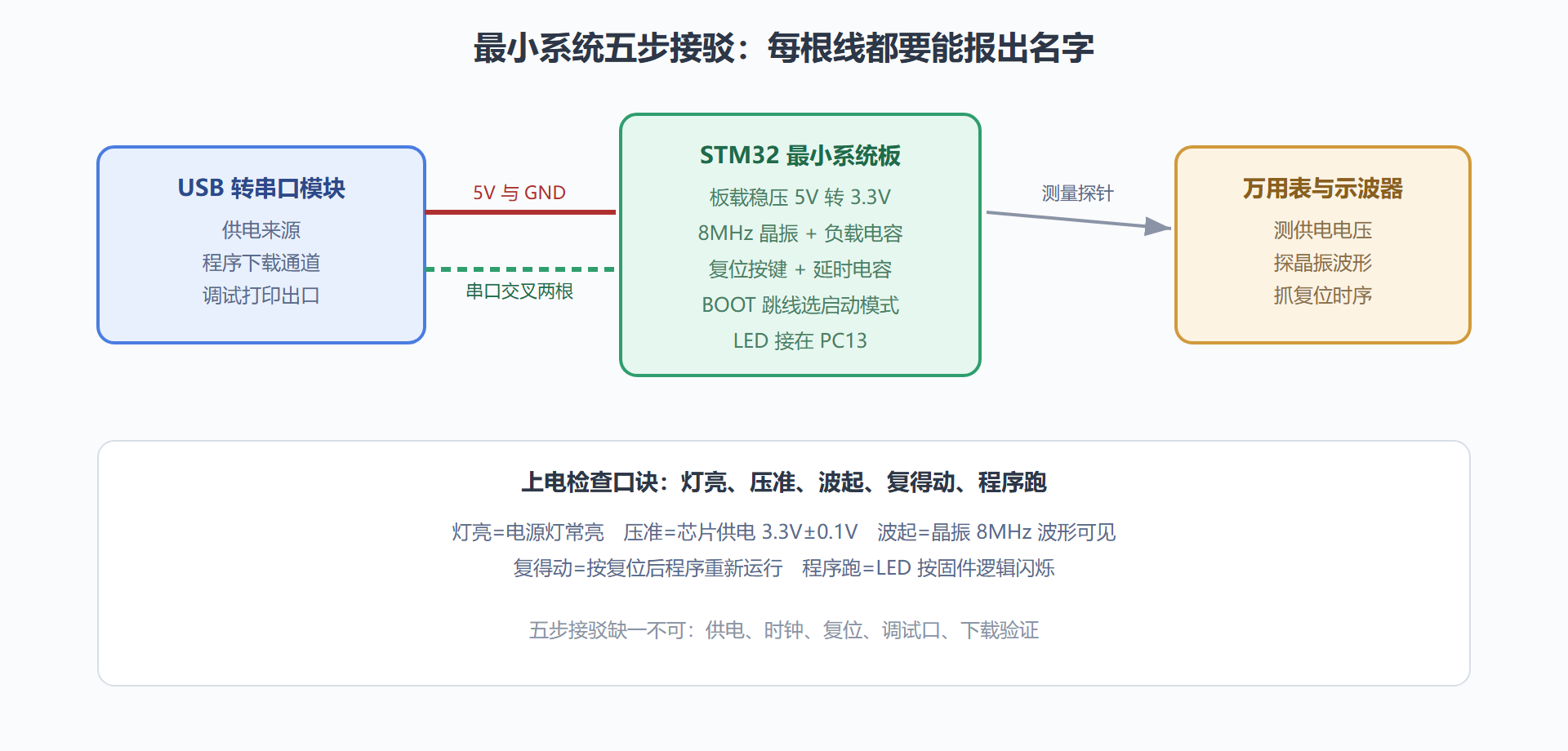

图 2-5：最小系统接驳关系示意
验证程序与预期结果
第一段程序不必花哨，让 PC13 的 LED 以半秒周期闪烁，同时串口每秒打印一行状态。它的价值在于同时验证了时钟（闪烁周期对得上半秒）、GPIO（灯会亮）、串口（打印不乱码）三条通路。
/* 验证程序骨架：半秒闪灯，秒级打印，三通路同时体检 */ while (1) { toggle_pc13(); /* 翻转 LED */ printf("alive, ticks=%lu\r\n", sys_ticks); delay_ms(500); /* 基于 SysTick 的延时 */ }
预期现象：LED 精确地每 0.5 秒翻转一次（用心跳秒表核对，明显偏快或偏慢说明时钟配置有出入）；串口终端出现一行行递增的打印；按复位键后计数从零重来。三个现象齐了，最小系统宣告存活。
结果解读：每个现象对应的硬件结论
闪烁周期准确，说明系统时钟倍频到位、SysTick 计时正确——时钟树工作正常；串口打印不乱码，说明波特率分频与实际时钟匹配——再次确认时钟且串口通路完好；复位后从头计数，说明向量表与启动流程正常。反过来，每个"不正常"都有明确的指向：灯完全不亮且打印全无，先查供电与下载是否真的成功；灯亮但周期不对，查时钟配置（内部 RC 还是外部晶振跑的）；打印乱码，查波特率与时钟源匹配。现象即诊断，这是本节最想留下来的思维方式。
四个经典故障的排查路径
故障一：上电毫无反应。按口诀顺序查：电源灯、3.3V 电压、复位引脚电平（若被钳在低电平芯片永远复位态）、晶振波形。故障二：下载失败。确认 BOOT0 跳线位置、串口交叉接法、进入下载模式时是否做了复位动作。故障三：程序不跑但下载成功。最常见的原因是 BOOT0 忘了跳回地，芯片每次复位都又进了 bootloader；其次是程序里时钟初始化用了板上没有的晶振配置。故障四：时好时坏。重点怀疑复位延时不足与供电纹波，前者换大电容或复位芯片，后者查 USB 线质量与稳压器输出。
⚠️ 一个安全提醒：调试中反复插拔杜邦线时，先断电再动线。带电插拔虽然常常没事，但只要一次静电或引脚短路，代价就是一颗芯片——几十元事小，节奏被打断事大。
排查思路的通用化：把口诀变成方法论
本节的排查口诀值得抽象成一层方法论，因为它是所有硬件联调的原型。核心思想是沿着依赖链从源头逐级验证：最小系统的依赖链是"市电或 USB 电 → 稳压输出 → 芯片供电 → 时钟起振 → 复位释放 → 程序执行 → 外设动作"，故障一定卡在链上某一环，用万用表与示波器从第一环开始量，量到哪一环断了就修哪一环——绝不跳环猜测。这条方法论在后续章节会反复变形出现：串口不通时查"电源 → 波特率 → 接线交叉 → 协议格式"；无线不通时查"供电 → 天线 → 注册网络 → 协议"。依赖链思维是从"玄学联调"走向"工程联调"的分水岭，它的本质与 5.4 节的中断排错三步法一脉相承：先固定现象，再按链验证，不撞运气。
变式练习
把这套流程迁移到别的芯片上，才算真正掌握。变式一：换 51 最小系统（晶振 11.0592MHz、复位为高电平有效、EA 引脚接高），注意其串口波特率对晶振频率的挑剔。变式二：去掉开发板，用裸芯片加面包板搭（需要自焊接晶振与复位电路），体会"最小系统板替你做了什么"。变式三：给最小系统加一个按键输入，为第 4 章 GPIO 输入实验备料。每个变式都在重复同一套口诀：供电、时钟、复位、调试口、下载验证——口诀不变，芯片在变，这就是最小系统知识的美感。
面包板特有的两个坑
面包板搭最小系统有两类模块化板子不会遇到的麻烦，值得提前打预防针。一是接触电阻：面包板弹簧片氧化或插线太细，供电回路会多出零点几欧到几欧的接触电阻，平时没事，一旦芯片瞬时电流拉大（复位瞬间、外设全开），电源轨被拉出凹陷，芯片莫名重启——现象酷似复位电路故障，先换插孔重插再怀疑电路。二是无去耦电容：模块板上芯片电源脚旁都贴着 100nF 去耦电容，面包板搭散件时最容易被省略，结果晶振不起振或芯片间歇性失灵。规则记两条：每个供电引脚旁 100nF 陶瓷电容贴着放，电源入口再并一个 10µF 级别的储能电容。这两条同样适用于后续所有章节的实验。
问题：为什么不建议直接拿面包板焊裸芯练手？
因为焊接质量会污染所有观察结论。LQFP 封装的引脚间距零点五毫米，手工焊接的虚焊、连锡在无放大设备时肉眼难辨，而它们的症状（时通时断、上电不启、外设失灵）与软件配置错误的症状几乎重合——你分不清问题在自己还是芯片。学习路径应当让变量最小化：先用出厂焊好的最小系统板把"连接与配置"练熟，待你能熟练解读现象后，再挑战手工焊接核心板。那时你已有"现象到结论"的坐标系，焊接问题反而一眼可辨。
本节要点回顾
- 五步接驳：供电、核时钟、确认复位、接调试口、烧录验证，每根线都能报出用途才算合格。
- 口诀即检查清单：灯亮、压准、波起、复得动、程序跑，五项对应最小系统的全部存活条件。
- 现象即诊断：周期不对查时钟、乱码查波特率匹配、毫无反应按顺序查供电与复位。
- 串口交叉是铁律：发送接接收，同名相接则互相聋哑。
- 体系位置：芯片活了，下一章钻进它的头脑——指令是如何被取出并执行的。
