2.4 电源管理与低功耗设计

2.4 电源管理与低功耗设计

本节摘要：低功耗是电池供电设备的生死线，而 MCU 的低功耗能力来自一组分级的工作模式——运行、睡眠、停机、待机，功耗与唤醒代价逐级反向拉扯。本节讲清各模式的机理与适用场景，给出"占空比省电法"这一核心设计思想，并完整展开一节电池寿命的估算案例。它是第 7 章系统级功耗预算的方法底座。

从一块半年就"没电"的水表说起

某水表产品立项时承诺电池用十年，第一批样机八个月就趴窝。拆解分析：固件每秒轮询一次流量传感器，MCU 全程满速运行，平均电流毫安级——而预算要求平均电流微安级，差了三个数量级。问题不在选错了芯片，而在根本没用低功耗模式：芯片有睡觉的能力，固件却让它一直蹦迪。本节就解决"怎么让芯片该睡就睡、该醒秒醒"的问题。

四档模式：功耗与唤醒代价的阶梯

MCU 的功耗大头是时钟翻转消耗的能量，所以低功耗设计的本质是按需关时钟：关得越多、睡得越沉，醒来的代价也越大。厂商据此把芯片分成几档模式，理解每档"关了什么、留了什么、怎么醒、多久醒"，就掌握了全部选择逻辑。

睡眠模式最温和：CPU 停下，外设照常工作，任何一个中断都能叫醒它。适合"外设需要连续工作、CPU 只是间歇处理"的场景，比如 ADC 连续采样、CPU 只在有结果时介入。

停机模式是大多数电池设备的日常主力：所有时钟停摆，RAM 与寄存器内容原样冻结，外部中断边沿（如按键、传感器报警线）负责叫醒。唤醒后从停机指令的下一条继续执行，几微秒内恢复干活。代价是唤醒后通常要重新使能时钟源（若用了 PLL）。

待机模式最彻底：连 RAM 都断电，1 微安上下的漏电流接近芯片休眠极限。但醒来等于重新复位，程序从头跑，运行时变量全部蒸发——需要提前把关键数据搬进由独立电池域供电的备份寄存器。适合"每天醒一次干十秒活"的极端省电场景，水表、气表是典型用户。

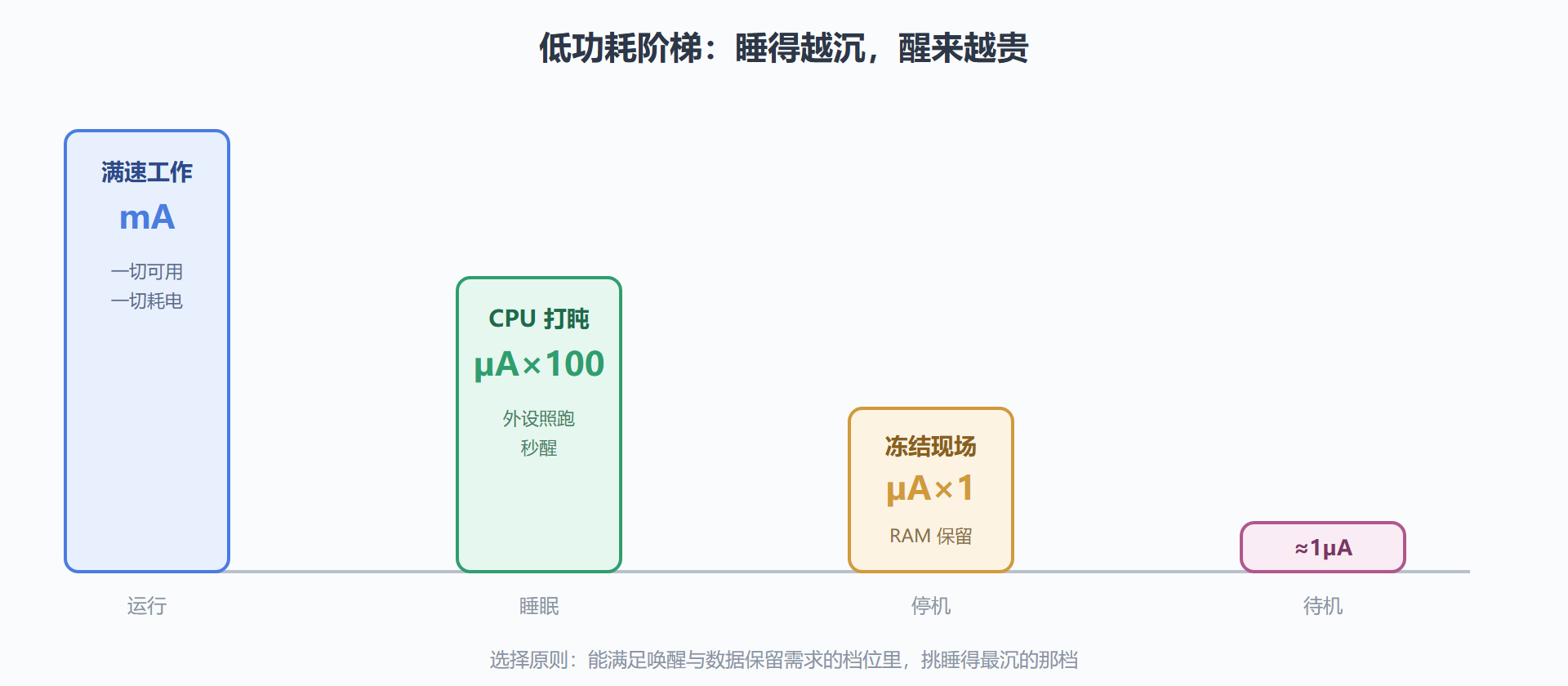

图 2-4：四档模式的功耗阶梯与能力保留

占空比省电法：低功耗设计的核心思想

单看"停机时几微安"没有意义——设备大部分时间睡、偶尔醒，真正决定电池寿命的是平均电流。平均电流等于各状态电流按时间加权。假设一台设备每 10 秒醒一次，干活 20 毫秒（电流 8mA），其余时间停机（电流 5µA）：平均电流约 8mA × 0.002 + 5µA × 0.998 ≈ 21µA。若把"醒"的频率从 10 秒放宽到 60 秒，平均电流骤降到约 7µA——降频醒、缩时长、拉长周期，三个旋钮拧任何一个都是数量级的收益。这就是占空比省电法：低功耗产品的设计重心从来不是"跑得省"，而是"睡得多"。

/* 占空比省电的骨架代码：醒来干活，干完立刻睡 */
for (;;) {
    read_sensor();            /* 醒来：读传感器 */
    process_and_report();     /* 处理并上报 */
    enter_stop_mode_wake_on_timer();  /* 立刻停机，RTC 定时 60 秒后唤醒 */
    restore_clock();          /* 唤醒后先恢复时钟树 */
}
​

完整案例：电池寿命的估算过程

背景：为仓库温度记录仪做电池选型，要求纽扣电池供电、每分钟记录一次温度、每天通过无线短报一次。操作：列出电流账目——传感加热与测量 3mA 持续 5ms、MCU 计算 2mA 持续 5ms、无线发送 90mA 持续 40ms、每天一次；其余时间停机 4µA。计算单日耗电：测量 3mA×5ms×1440 次 ≈ 21.6mA·s；计算 2mA×5ms×1440 ≈ 14.4mA·s；发送 90mA×40ms ≈ 3.6mA·s；停机 4µA×86400s ≈ 345.6mA·s。合计约 385mA·s 每天即约 0.107mAh 每天。一颗标称 220mAh 的 CR2032，理论寿命约 2000 天。结果：理论通过，但实际要打对折——电池自放电、低温容量衰减、无线重传都要留余量，最终按五年寿命立项。解读：这个案例的方法比数字重要——把每个状态的电流乘以时长，累加后除以电池容量，一本电流账让"能撑多久"从拍脑袋变成可验算的算术。变式：若把上报频率从每天一次提到每小时一次，发送耗电增至 86mA·s 每天仍不是大头，说明该系统里省电的杠杆在测量频率而非通信频率——先算账，再优化，别凭感觉。

供电设计的另一半功课

低功耗不只是"睡得沉"，供电链路本身也有账。稳压器的静态电流是隐形大户：一颗静态电流 5mA 的老式线性稳压器，能让芯片 1µA 的停机功耗变得毫无意义——电池产品的稳压器要选静态电流微安级（甚至百纳安级）的低功耗型号。线性稳压与开关稳压的取舍：线性稳压（LDO）噪声小、电路简单，缺点是压差大时效率低；开关稳压效率高（九成上下），代价是开关噪声与成本——数字主电源常用开关稳压，对噪声敏感的模拟前端（ADC 参考、射频）再由 LDO 收尾，两级串联取长补短。去耦电容就近放置：每颗芯片的供电引脚旁放 100nF 级陶瓷电容滤高频，整板再配几颗 10µF 级电容补低频储能——省掉它们，芯片在内部开关瞬间就会"饿到"，表现为莫名其妙的复位与死机。这些内容看似属于硬件工程师，但"芯片莫名复位"的排查第一站就是量电源——软件工程师能看懂供电问题，联调时能省下大量甩锅时间。

工程要点与常见坑

⚠️ 低功耗设计三板斧之外的四个高频坑：其一，漏电的引脚——悬空输入引脚在门限电压附近反复翻转是隐形电流源，未用引脚按手册建议配置为模拟输入或下拉；其二，不肯睡的外设——调试串口一直开着，芯片永远睡不沉，量产后记得关；其三，测量方法错误——普通万用表量微安级动态电流会失真，要用采样电阻加示波器或专门的功耗分析仪；其四，唤醒后忘记恢复时钟——停机唤醒后 PLL 已关，直接跑串口必然乱码，唤醒序列里第一件事是恢复时钟树。

调试与低功耗的兼容问题

低功耗固件开发有个绕不开的别扭：芯片进了深度睡眠，调试器就掉线，断点打不进去、程序"失踪"。工程上有三个惯用解法。其一，配置调试模块在停机模式下保持供电（多数 Cortex-M 芯片有对应的 DBGMCU 配置位），代价是休眠电流暴涨——只用于调试，量产固件必须关掉，否则省电设计全部白做，这是低功耗项目最经典的"样机省电、量产废电"陷阱。其二，调试阶段先用睡眠模式替代停机模式，把逻辑跑通，最后再切换深度模式做功耗实测。其三，用一颗电流表配合 GPIO 翻转打点：在进睡眠与唤醒处各翻转一次电平，示波器上能量出真实占空比，比任何软件估算都可信。

本节要点回顾

• 低功耗的本质：按时钟翻转耗电，省电就是按需关时钟；模式档位是"关多少"的阶梯。
• 三档选择：睡眠适合外设常开，停机是电池设备日常主力，待机用于极端省电但醒来即复位。
• 占空比思想：平均电流决定电池寿命；降频醒、缩时长、拉长周期是三个数量级旋钮。
• 电流账方法：各状态电流乘时长累加，除以电池容量再打对折——先算账再优化。
• 体系位置：本节给了"睡"的方法论；但芯片睡醒交替时，谁负责"按时叫醒与及时反应"？答案是下一章的中断与定时体系。
