4.3 庞加莱截面：给混沌拍一张证件照
4.3 庞加莱截面：给混沌拍一张证件照
本节摘要：连续轨迹是四维的流，肉眼读不出规则与否。庞加莱截面的思路是"只在轨道穿过某张固定剖面时按下快门"：规则轨道在照片上画出闭合曲线或点列，混沌轨道铺成雾状散点，共振轨道围成小岛。一张二维照片就此承载了动力学的全部性格。本节给出截面的构造代码、判读手册与一个亲手拍摄的四点阵实验。
轨迹为什么读不懂，照片怎么拍
先面对难题本身。平面圆型限制性三体的小天体有四维相空间（两个位置、两个速度分量），能量守恒把它压到三维曲面——依然是三维的曲线团，画在纸上要么投影变形、要么层层叠影。更麻烦的是时间：一条十万步的轨迹是十万条线段的缠绕，规则与混沌在缠绕里根本分不出彼此。
庞加莱的解法漂亮得近乎省事：别看全过程，只看轨道一次次穿过某张剖面的一瞬。在旋转系里取 y = 0、且 v_y > 0（定向穿越，排除来回蹭线）作为快门条件，每触发一次就记录当时的 (x, v_x)，扔进一张二维照片。一条完整轨迹就这样变成了一串点——散点不再携带时间的先后，只留下动力学的"指纹"。
指纹有三种典型长相。闭合曲线：点串首尾相接绕成光滑的环，这是准周期运动——轨道被锁在不变环面上，每穿过一次剖面就落在环上的下一站，无数站连起来就是环的切口。散点雾：点子铺满一片区域、永远不重合，这是混沌——轨道在允许区内随机游走，照片上雾的边界就是零速度面画下的禁区。小岛：雾中点缀的围绕中心的小圈层，是共振轨道——周期运动的邻域在照片上的投影。一张照片，三种地貌，规则与混沌的分布一目了然。
动手拍摄：一次四格照片实验
实验背景：验证同一系统里三种地貌并存——随手在相空间选几个初值，有的拍出曲线、有的拍出雾。操作：沿用 2.2 节的旋转系方程，取日地量级质量比，在雅可比常数固定的条件下选四个初值（两个偏"规则区"、两个偏"混沌区"），各积分长程，边积分边按快门条件采样，最后用字符画把四张照片并排打印出来。代码如下：
import math mu = 3.0e-6 x1, x2 = -mu, 1 - mu def deriv(s): x, y, vx, vy = s r1 = math.hypot(x - x1, y) r2 = math.hypot(x - x2, y) ax = 2 * vy + x - (1 - mu) * (x - x1) / r1 ** 3 - mu * (x - x2) / r2 ** 3 ay = -2 * vx + y - (1 - mu) * y / r1 ** 3 - mu * y / r2 ** 3 return [vx, vy, ax, ay] def rk4_step(s, dt): k1 = deriv(s) k2 = deriv([s[i] + 0.5 * dt * k1[i] for i in range(4)]) k3 = deriv([s[i] + 0.5 * dt * k2[i] for i in range(4)]) k4 = deriv([s[i] + dt * k3[i] for i in range(4)]) return [s[i] + dt / 6 * (k1[i] + 2 * k2[i] + 2 * k3[i] + k4[i]) for i in range(4)] def shoot(s0, t_max=4000.0, dt=0.004): """返回截面点集 [(x, vx)]：y 从负穿正（vy 大于零方向）时记录""" pts, s = [], list(s0) prev_y = s[1] for _ in range(int(t_max / dt)): old = list(s) s = rk4_step(s, dt) if prev_y < 0 <= s[1]: # 定向穿越剖面 f = -prev_y / (s[1] - prev_y) xi = old[0] + f * (s[0] - old[0]) vxi = old[2] + f * (s[2] - old[2]) pts.append((xi, vxi)) prev_y = s[1] return pts def ascii_plot(pts, xr=(-0.2, 1.2), vr=(-1.0, 1.0), w=56, h=26): grid = [["."] * w for _ in range(h)] for x, vx in pts: i = int((x - xr[0]) / (xr[1] - xr[0]) * (w - 1)) j = int((vr[0] - vx) / (vr[1] - vr[0]) * (h - 1)) if 0 <= i < w and 0 <= j < h: grid[j][i] = "#" return "\n".join("".join(row) for row in grid) # 四个初值：前两个取自共振邻域，后两个取自更"松动"的位置 cases = [ ("初值甲", [0.5, 0.0, 0.0, 1.02]), ("初值乙", [0.8, 0.0, 0.0, 0.90]), ("初值丙", [0.3, 0.0, 0.35, 0.85]), ("初值丁", [0.6, 0.0, 0.50, 0.60]), ] for name, s0 in cases: pts = shoot(s0) print(name, "采样点数:", len(pts)) print(ascii_plot(pts)) print("-" * 60)
结果：四个初值拍出的照片性格分明。初值甲的点串收成一条细窄的弧线，反复描摹同一条轨；初值乙围出一个歪斜但清晰的圈；初值丙的点在一片区域里胡乱洒开，边缘却停在某条边界内侧；初值丁介于两者之间——能看出一团密实的"云芯"和几圈欲散未散的弧。解读按判读手册来：弧线与圈是准周期环面的切口，说明这两个初值住在规则岛内；丙的散点雾是混沌海的标准照，而雾的边界恰好就是雅可比常数允许的活动范围（2.2 节的零速度面在截面上的切口）——照片与地形图互相印证。丁的"云芯加残弧"最有教学价值：它揭示了规则与混沌不是两个国家的国界，而是犬牙交错的过渡带，第 5 章的"分形边界"将给这个观察定量化。另有一个细节值得指认：字符画的分辨率有限，真正的截面照片用绘图工具画会精细得多，但结构判读用字符画已经足够——判读靠结构，不靠像素。变式：把初值丙沿混沌方向再挪一步、把积分时长拉长十倍重跑，观察雾有没有"渗"进相邻的岛——如果渗了，说明该岛的边界被部分破坏，这正是 KAM 环面逐级破裂的直观一幕。

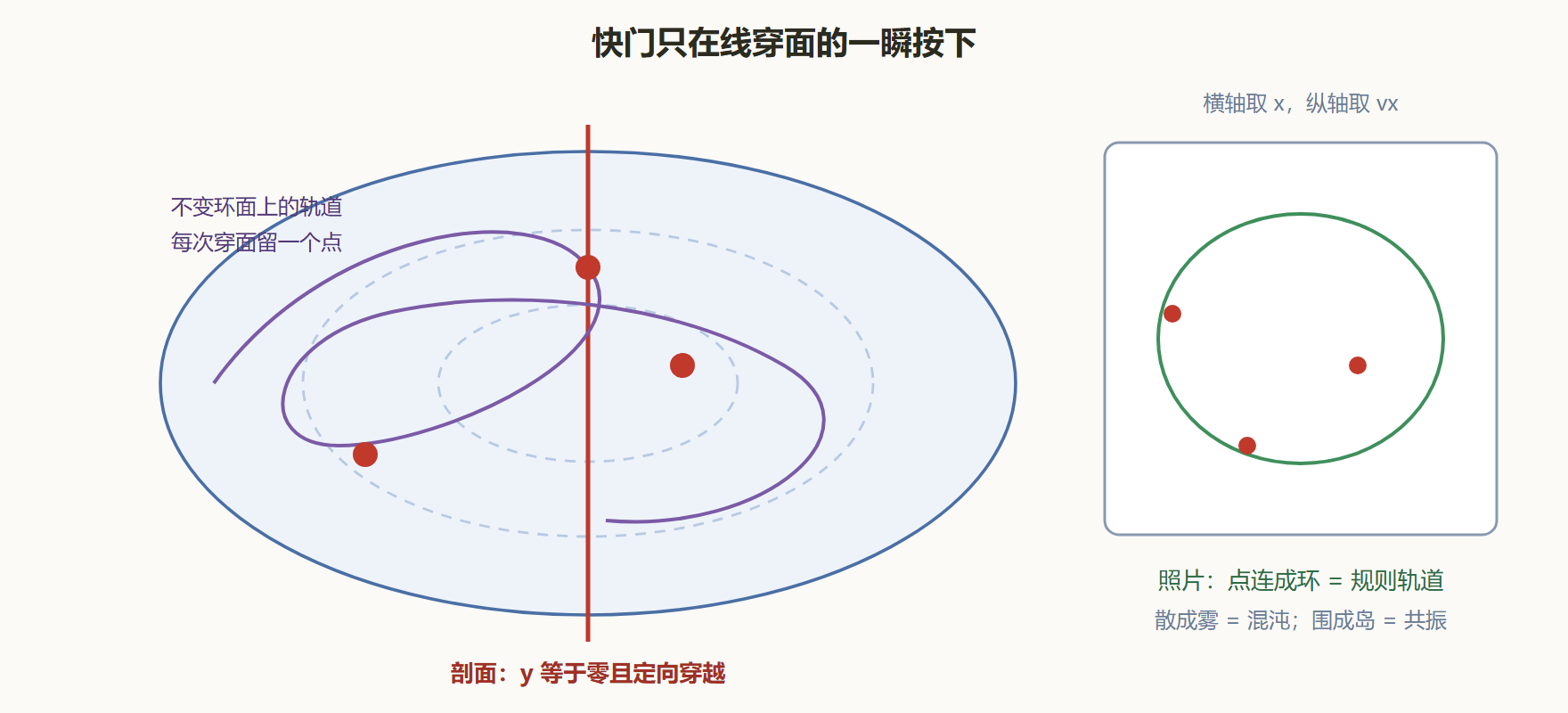

图 4-4 截面快门的工作方式
判读手册与它的边界
截面是把好尺子，但有三条使用须知。其一，截面只对"有守恒量兜底"的系统划算：平面限制性三体恰好剩三维能量面，切一刀得二维照片；一般三体降维后维度更高，单张照片信息密度骤降，需要多张不同初值的照片拼图。其二，"雾"不等于"无结构"：混沌散点看似均匀，放大了看有粗细疏密的差别，那是吸引子或不变测度的密度纹理——第 5 章讲统计描述时这就是主角。其三，照片会说谎：步长太大、积分太短，规则轨道也会画出断续的"伪雾"；积分太长而雅可比常数漂了，雾的边界会慢慢扩张。所以每张照片旁边都要附上对账单——第 4.2 节的工序在这里兑现价值。
本节要点回顾
- 拍法：定向穿越固定剖面时记录两个状态量，四维轨迹流压成二维点集，时间信息舍弃、性格信息保留；
- 三种地貌：闭合曲线是准周期环面的切口，散点雾是混沌的标准照，小岛是共振轨道的签名；
- 照片对地形：雾的边界由雅可比常数的零速度面圈定，动力学照片与几何地形图互相印证；
- 过渡带：云芯与残弧共存说明规则与混沌犬牙交错，不是泾渭分明的两国；
- 三条须知：维度高时照片失效、雾内仍有纹理、照片会因数值故障说谎——判读必须配上对账单。
到这一站，实验室的仪器与读片术齐备。最后一站组装流水线：把第 3 章猎人们的大扫描，按预算表原样复刻一遍。
