2.4 栈溢出排错实录：从偶发复位到钩子定位

2.4 栈溢出排错实录：从偶发复位到钩子定位

本节摘要：栈溢出是嵌入式领域最会伪装的故障——症状从来不在病根处。本节以一张"智能表计偶发复位"的工单为主线，完整走一遍排障闭环：从现象研判、双级溢出检测的启用、钩子函数抓取出错任务、栈水位测量复核，到定位一个藏在格式化日志里的巨型局部缓冲。除了解案本身，更重要的产出是溢出的机理模型与检测手段的边界认知——哪些溢出内核根本测不到。这是本册故障工单池的第一单。

前两节分别讲了任务的栈（私有工作台、向下生长）与调度规则，本节让它们在最凶险的场景里会师。栈溢出值得用一整节讲，不仅因为它高发，更因为它完美演示了"工单式排障"的方法论：不猜，逐步收紧包围圈。

一、工单进场：现场偶发复位

背景。某电池供电的智能表计，功能全部验收通过后在试点小区运行。两周后陆续有设备反馈"莫名重启"：一天零到三次不等，复位后一切正常，读数不丢。实验室烤机四十八小时无法复现。固件基于 FreeRTOS，任务划分是：计量（优先级四）、通信（三）、显示（二）、日志（一）、空闲钩子里喂狗。

初步研判。复位且能自动恢复，最先怀疑三个方向：电源跌落（看门狗复位源寄存器可排除）、硬故障（复位寄存器会记录硬故障原因，读出来是干净的）、看门狗超时（喂狗逻辑一直在跑）。复位寄存器显示的是"软件复位"——也就是说，某段代码主动请求了复位。谁会主动复位？固件里只有两处：断言失败的兜底分支，和栈溢出钩子。而断言宏在量产版里是空的。嫌疑瞬间集中到栈溢出钩子——但它也没配置。那复位从哪来？进一步排查发现，工程早期有人写过一个"内存管理异常兜底复位"，藏在分配失败处理路径里。线索闭合了：某种内存异常触发了兜底复位，而最常见的运行期内存异常，就是任务栈溢出。

二、启用双级检测：让内核替你站岗

FreeRTOS 内置两级栈溢出检测，都在配置文件里一个宏开启。一级检测的原理：任务创建时栈被填充固定模式，上下文切换时检查栈底最后一段是否仍是模式值——被改写说明栈已经用到了栈底附近。二级检测更进一步：切换时扫描整个栈区找模式字节，能抓到"曾经深潜又浮上来"的历史性越界，灵敏度更高、开销也更大（每次切换多一次扫描）。

/* 排障配置：检测等级 2，钩子必须成对出现 */
#define configCHECK_FOR_STACK_OVERFLOW  2

void vApplicationStackOverflowHook(TaskHandle_t xTask, char *pcTaskName)
{
    /* 排障期动作要短、要立刻、要不依赖被破坏的内存 */
    emergency_log("STACK OVF: %s", pcTaskName);   /* 记下出错任务名 */
    reset_capture_state();                        /* 保留现场供复位后分析 */
    taskDISABLE_INTERRUPTS();
    for (;;) { }                                  /* 停在这里等调试器或看门狗复位 */
}
​

操作。烧入排障版固件，钩子里只做三件事：把出错任务名写进一块掉电不丢的存储区、停机等复位。设备重新铺回试点，同时实验室用压力模式跑（通信频度拉满、按键随机连按——结果：第三天实验室压力机先复现了。钩子留下的名字清清楚楚：显示任务。再看复位前的紧急日志，出事前显示任务刚刷新过一次整屏。

解读前的一个关键复核：检测钩子抓的是"溢出发生"，但要定罪还需要"证据链"——为什么显示任务的栈会爆？用栈水位测量工具（它从栈底向高地址扫描填充模式的残留边界，返回"历史最深水位之上有多少字未用"）逐任务测量：

/* 启动后跑一段时间再调用水位测量才有意义 */
UBaseType_t w = uxTaskGetStackHighWaterMark(xLcdTask);
printf("lcd free-stack-words=%u\r\n", (unsigned)w);  /* 单位：字，非字节 */
​

显示任务的水位只剩个位数——距爆栈一步之遥。打开显示任务的代码找"深潜嫌疑人"：局部数组是头号惯犯。果然，整屏刷新函数里躺着一行：

void lcd_full_refresh(void)
{
    char line_buf[LCD_WIDTH * 2 + 8];   /* 局部缓冲，整行像素的文本渲染中间量 */
    for (uint8_t row = 0; row < LCD_ROWS; row++) {
        render_row(row, line_buf);
        lcd_write_row(row, line_buf);
    }
}
​

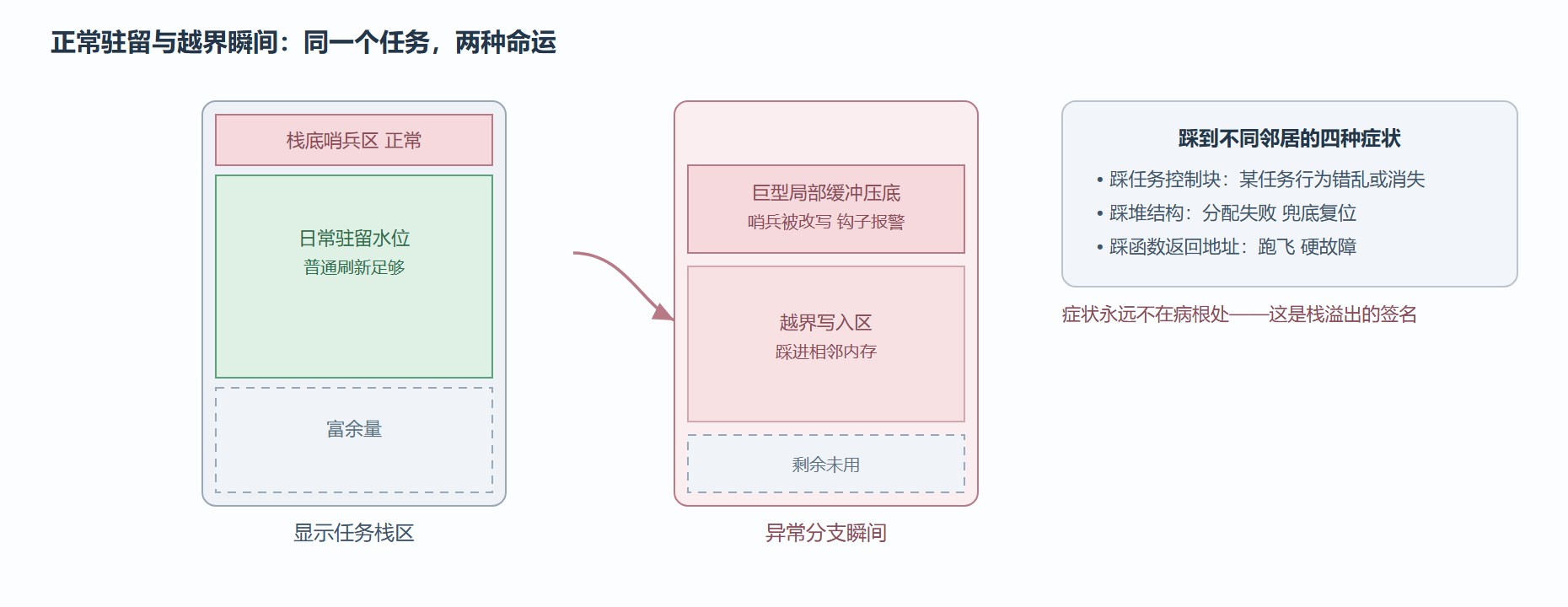

这个缓冲按屏幕宽度分配，占了几百字节的栈——而显示任务的栈本来按"普通任务"的标准配置，只留了很小的余量。平时恰好够用，一旦走到"异常重绘"分支（多一层调用深度），栈顶就越过了栈底，踩进相邻内存。踩到什么看运气：踩到别的任务控制块，那个任务行为错乱；踩到堆管理结构，分配失败路径被触发——这正是兜底复位的来源。偶发、复现难、症状漂移，三个特征全部对上。

溢出踩踏与水位证据

三、修复与变式：一种病因，多种处方

修复给了三张处方，团队最终选了组合拳。处方一：巨型缓冲搬出栈——把行缓冲改为函数外层的静态数组（显示任务独占使用，不存在重入冲突），栈深立减数百字节；处方二：栈配置上加码——显示任务栈深上调并留出至少四分之一余量；处方三：把水位测量做成定期自检——空闲钩子里每小时巡检一次各任务水位，低于阈值就记日志。三张处方分别对应"消除病因、提高裕度、持续监控"，缺一不可。

变式把这个案例的边界画出来——同样的排障流程，在这些变体下要换打法：

• 变式一：中断栈溢出。 Cortex-M 上任务用各自的过程栈，中断却共用一条独立的主栈。任务级检测对它完全失明——钩子永远不会响。排查中断栈要用调试器直接监视中断栈区，或启用芯片的栈边界警戒。这是"内核检测不到的溢出"第一类。
• 变式二：切换间隙的快速越界。 两级检测都发生在上下文切换时，一个"深潜后迅速返回"的调用如果两次切换之间完成，二级检测能抓到（扫描历史水位），但若越界写恰好没碰到模式字节，仍会漏网。MPU 栈保护（第 7 章）是终极防线：硬件级、零漏报。
• 变式三：创建即溢出。 任务栈小到第一个函数调用就爆，切换都还没发生过——检测没机会运行。防御靠代码评审盯住"栈深小于最小推荐值"的创建语句。

解读（方法论沉淀）：这张工单从头到尾没有"猜"过一次。复位寄存器排除电源与硬故障、兜底复位代码定位内存异常类别、双级检测指认任务、水位测量定量确认、代码走查找出病因——每一步都把包围圈收窄一格。排障的底气来自工具链的完整，而工具链来自第 1 章基线工程里预埋的那些钩子。如果当时没埋，这张工单的处理周期就不是三天，是三周。

通用排障决策流程

本节要点回顾

• 栈溢出的签名是症状漂移：复位、错乱、分配失败轮流出现，病根永远不在症状处；
• 双级检测原理不同：一级看栈底哨兵、二级扫历史水位；钩子动作要短且不依赖受损内存；
• 定罪要证据链：任务名加水位数值加代码走查，三者闭环才算结案；
• 修复开三张处方：巨型局部量搬出栈、栈深加余量、水位定期巡检；
• 内核检测有盲区：中断栈、切换间隙、创建即爆——硬件级栈保护是终极防线；
• 方法论：不猜，逐步收紧包围圈——复位源、类别、任务、定量、代码，五个格子依次收口。

第 2 章到此收束。你已经知道任务怎么创建、怎么流转、谁裁决、爆了怎么查——但调度器"立刻切换"的那几十纳秒内部发生了什么，还是黑盒。第 3 章开盖：滴答、就绪链表、上下文切换的汇编世界，以及把这一切搬到一颗全新芯片上的完整移植复盘。
