5.3 一次 TF 错位导致感知漂移的复盘

本节摘要：理论讲完，进入全章的故障现场：一台移动机器人换装新雷达后，表现为"建出的地图整体倾斜、定位来回抖、机器人像在斜着走"。病根是一段 15 度的静态变换错误——雷达实际安装方向与 TF 声明不一致。本节按背景、操作、结果、解读、变式完整复盘，view_frames 与 tf2_echo 两大工具的实战用法贯穿全程。

一类高发却极易误诊的故障

TF 错位类故障有个讨厌的特点：系统完全"健康"。通信正常、节点全活、数据在流——只是某个角度差了十几度。于是诊断方向天然地会跑偏：怀疑 SLAM 算法、怀疑里程计漂移、甚至怀疑雷达硬件。本节案例正是从"换雷达后 SLAM 变差了"这个错误命题开始的。它值得逐帧复盘，因为识别这类病灶的思维模式（先怀疑空间共识，再怀疑算法）可以复用到几乎所有感知异常上。

一、背景：换雷达之后的"退化"

现场是一台室内巡检机器人，原雷达更换为新款（功率更大、点更密）。换装后团队发现：建图质量"明显退化"——墙在地图里是斜的，走廊不平行；定位在长走廊里来回抖。负责的同学把问题定性为"新雷达与 SLAM 参数不兼容"，已经尝试调整了三版建图参数，无效，于是按"算法问题"上报。

接手时先做一个动机排查（motivation）：参数没动、代码没动、环境没动，唯一变化的是硬件安装。算法没变而表现变了，第一嫌疑人不该是算法，而是新硬件的空间声明——雷达装的方向、高度、朝向，与 TF 里写的到底一不一致。

二、操作：三步让错位显形

第一步，看树的拓扑与广播健康。 view_frames 生成全树快照：

ros2 run tf2_tools view_frames
# 输出 frames.pdf，关键信息摘录
# map --> odom       broadcaster: amcl      频率 10.2 Hz
# odom --> base_link broadcaster: odometry  频率 49.8 Hz
# base_link --> laser broadcaster: static   频率 0.0 Hz（静态）
​

拓扑完整、广播都在，结构层面无恙。但注意 laser 那一行：静态广播，数值一生只发一次——如果这个数错了，它就会一直错下去，且没有任何机制发现。这正是静态变换的信任特征：它默认自己是对的。

第二步，数值对照：声明值与实物值。 tf2_echo 打印 base_link 到 laser 的实时变换：

ros2 run tf2_ros tf2_echo base_link laser
# Translation: [0.150, 0.000, 0.200]
# Rotation in RPY: [0.000, 0.000, 0.000]
​

声明值说：雷达在车前 15 厘米、高 20 厘米、朝向与车头完全一致（偏航角为零）。然后做一件朴素到容易被忽略的事——拿卷尺和手机对照实物：雷达实际安装位置吻合，但它装的时候转了 180 度（线缆接口朝前，传感器主体朝后），装机的同事靠把云台转了 165 度"摆正"了外观——结果雷达实际朝向与车头的夹角是负 15 度，而 TF 声明仍是零度。15 度，正好对应地图里走廊的倾斜角。

第三步，最小改动验证假设。 不改标定文件框架，先在静态广播的源头上把偏航角修正为负 15 度（0.2618 弧度），重跑建图。地图瞬间立正：走廊平行、直角成直角、定位不再抖。假设证实。

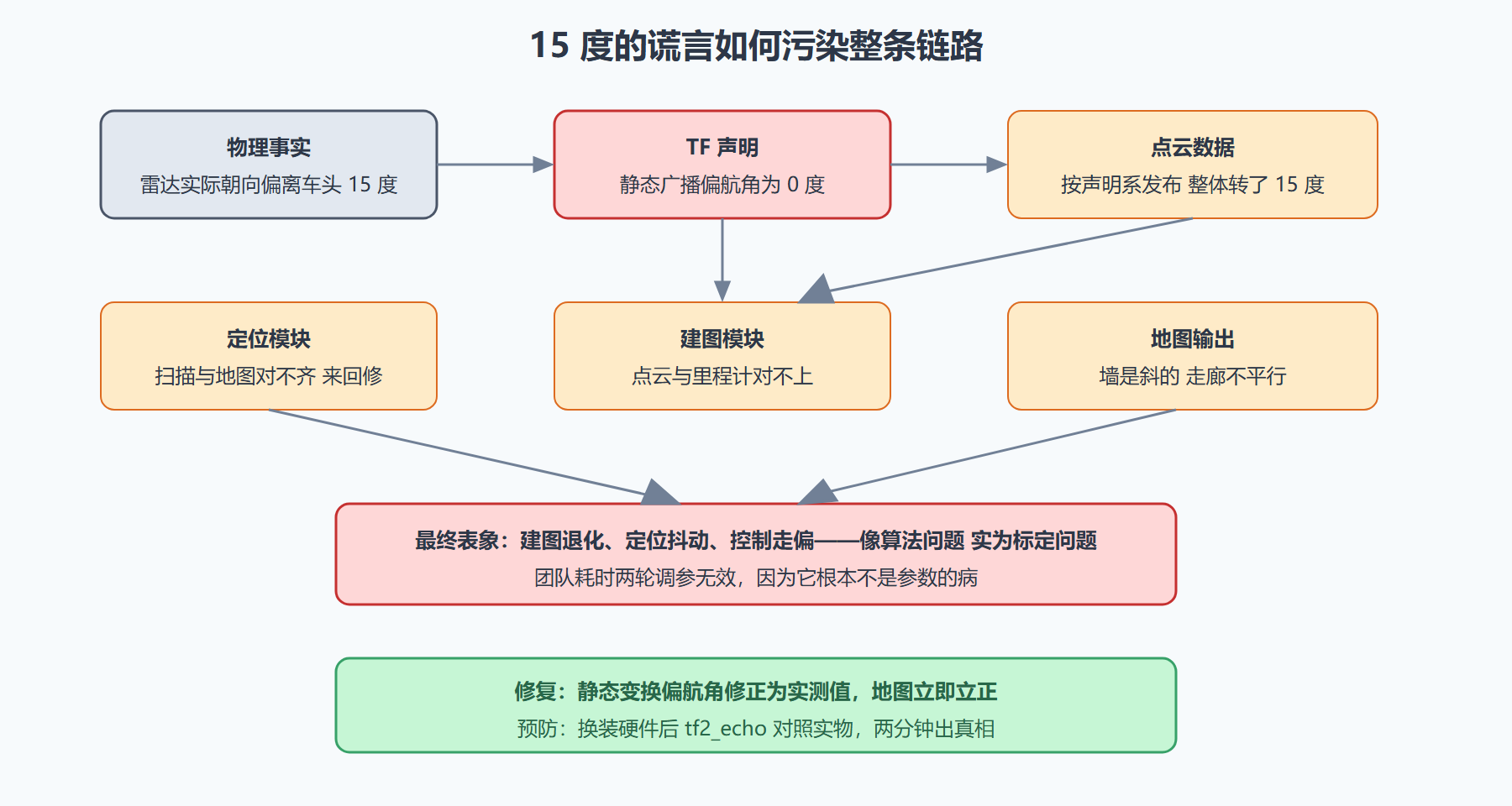

图 5-2：错位如何层层传导成"感知漂移"

三、结果与解读

修复耗时不到十分钟：静态变换的偏航角从零改为实测的负 15 度，建图与定位全部恢复正常；两轮无效的建图调参全部回滚。顺手补了一条流程：任何传感器换装或支架改动，装机完成先跑 tf2_echo 对照卷尺实测，再签字换装完成。

解读这件事，值得沉淀的是三层认知。第一层，静态变换是"免检通行证"，所以要人检。 系统对静态广播的信任是无条件的——发一次就终身有效，没有任何一致性机制能发现"声明与实物不符"。唯一能对账的是物理测量，所以标定必须进换装流程，而不是出问题再补。第二层，错位会伪装成算法退化。 15 度的先验偏差进入 SLAM 后，扫描匹配会试图用优化去吸收它，代价就是定位抖动与地图变形——表象完全像是"算法在新数据上水土不服"。识别这种伪装的钥匙是变更清单：排障先列"这次到底改了什么"，硬件变更与算法调参同等地位。第三层，数值对账是标定问题的通用解法。 tf2_echo 的输出与卷尺、量角器的实测做对照，两分钟出结论；任何更间接的推断（看建图效果反推）都慢且歧义。

四、变式：错位家族的另外三副面孔

变式一：平移错位。雷达实际装在车左侧而声明在正中，机器人原地旋转时点云会"画圆"——扫出来的墙有厚度。鉴别方法同款：tf2_echo 对照实物量平移分量。

变式二：上下层级错装。本应挂在 base_link 的雷达被错挂到 odom 系（有人误以为挂得越高越"准"），于是机器人一移动，雷达在 TF 里的位置跟着错——点云在地图上"漂"。view_frames 一眼识破：laser 的父系不该是 odom。

变式三：动态错位。机械臂末端相机的手眼标定过期（关节零点漂移），抓取位置系统性偏移几毫米。机理相同（声明与实物不符），但变换是动态的，对账要把机械臂摆到标定位形再 tf2_echo。三副面孔共享同一个诊断口令：空间声明必须与物理现实对账。

⚠️ 常见坑：修完静态变换别忘了重启消费节点——静态变换有本地缓存，部分节点只在启动时读取，改了广播源不重启，旧错值仍在作祟，造成"改了没用"的假象。

本节要点回顾

• TF 错位是"系统健康"的病：通信全通、数据全流，只有角度不对——先查空间共识再查算法；
• 静态变换免检所以要人检：换装后 tf2_echo 对照卷尺实测，进流程而非靠记忆；
• 错位伪装成算法退化：排障先列变更清单，硬件与参数同等地位；
• view_frames 查拓扑、tf2_echo 查数值，两问定病灶：挂对没有、数值对不对；
• 修完记得重启消费节点，静态值的本地缓存会延迟生效。

空间共识的维护方法齐了。下一节回到数据源头：传感器信号如何以标准格式、正确的 QoS 进入这套系统。
