1.3 SCADA 与 DCS、PLC-HMI 的分工边界

1.3 SCADA 与 DCS、PLC-HMI 的分工边界

本节摘要：SCADA、DCS、PLC-HMI 三者常被混为一谈，分工混淆是评审会上最常见的争论源头。判断的核心不在品牌与价格，而在四个维度：地理分布性、控制周期与闭环密度、点数规模、安全完整等级。本节给出一个可直接用于项目评审的四维判断框架，并用两个真实案例演示怎么用。

一场评审会上的争论

水厂改扩建设计评审会上，仪表专业提出加药间改造用 DCS 一体化方案，自动化专业坚持全厂统一走 SCADA，双方各执一词。争论了半小时才发现，两人说的「DCS」根本不是一回事：一个指带现场控制站的完整分散控制系统，一个指某品牌组态软件加 PLC 的套装。这类争论的根源，是拿产品类别当架构类别吵。本节的任务就是把概念掰开，给你一套不靠站队的判断方法。

一、先厘清三个名词各自指什么

PLC 是控制器，不是系统。 可编程逻辑控制器是现场执行联锁与顺序控制的装置。给 PLC 配上位机画面（俗称 PLC-HMI），就得到一套小而完整的监控方案——适合单车间、点数不多、控制逻辑相对独立的场合。

DCS 是为连续过程生的系统。 集散控制系统以现场控制站为骨架，控制器、I/O、通信、组态工具、报警与趋势是一个厂商整体交付的体系，强调控制回路密度大、调节品质高、系统可用性以年计。石化、大型热电的连续工艺段是它的主场。

SCADA 是为广域生的系统。 它的主战场是「现场单元分散、单点测控密度低、通信是命门」的场景：管网、输电、长输管道、分散泵站。它的强项在通信规约、通道管理、海量测点的集中监视，而不是毫秒级调节品质。

一句话记忆：DCS 卖的是「控制品质」，SCADA 卖的是「看住广域」，PLC 提供的是「现场肌肉」。三者在真实项目里经常同台：水厂工艺段用 DCS 或 PLC 做闭环，全网用 SCADA 做监视调度，SCADA 的遥控指令下发给 PLC 执行。

二、四维判断框架

评审时依次核对四个维度，大多数争论会自动收敛。

维度一：地理分布性。 现场单元分布在一条几十公里的管线上，选 SCADA 几乎没有悬念；所有测点都在一栋厂房内，DCS 或 PLC-HMI 更经济。分布性决定的是通信体系在整个系统里的权重——SCADA 的架构一半是围绕通信设计的。

维度二：控制周期与回路密度。 数百个串级回路、调节周期要求亚秒级的场合，DCS 的确定性网络与控制器调度有成熟积累；回路稀疏、以联锁和远程启停为主的对象，SCADA 秒级甚至十秒级的轮询节奏完全够用。把快速回路架在广域通信上，是用最贵的代价买最差的确定性。

维度三：点数规模与增长形态。 万人规模的测点、逐年线性增长、跨区域扩展可预期——SCADA 的目录式点表管理与分布式接入更从容；点数封闭且以回路对为单位增长，DCS 的工程组态效率更高。

维度四：安全完整等级与可用性目标。 涉及高压电气倒闸、泄压联锁这类高风险遥控，SCADA 方案必须给出返核、双确认、操作票联动等机制，并按功能安全标准做风险评估；连续过程的中断代价以分钟计费时，DCS 的冗余体系更省心。两个体系都能做冗余，但设计重心不同——第 2 章会展开。

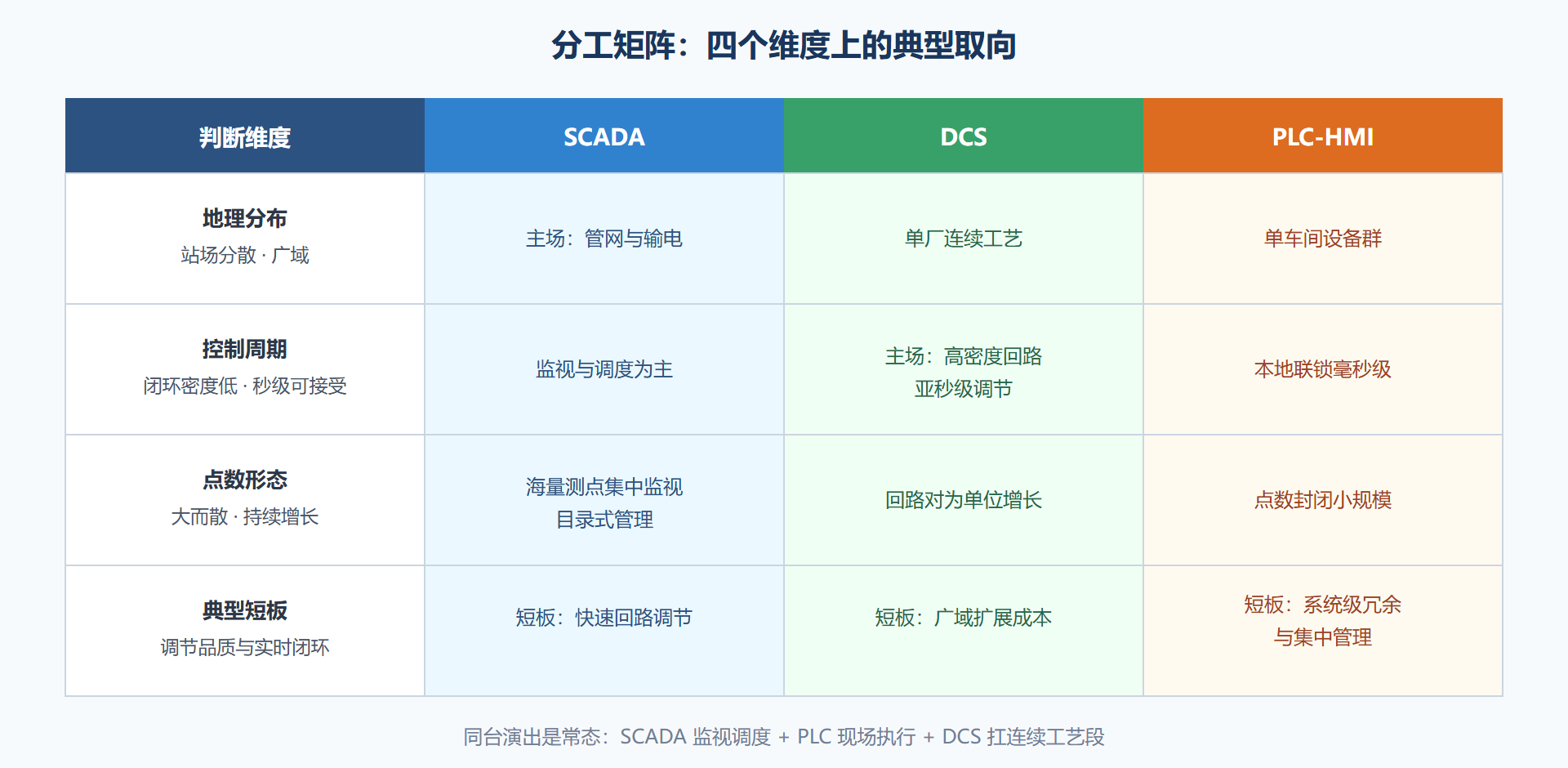

图 1-3 SCADA 与 DCS、PLC-HMI 的分工矩阵

三、案例一：水厂为什么选 SCADA 架构

回到开头那场争论的裁决。该项目核对四维清单：新厂加两座流域泵站，取水头部距厂区约七公里，分布性明显偏 SCADA；加药间的比例调节回路只有十来个，周期秒级可接受，回路密度偏 PLC；全厂测点改造后约八千点且逐年增长；遥控对象包括高压泵组，安全机制要求高但可通过 SCADA 的操作员权限、双确认与返核流程满足。最终方案：全厂 SCADA 平台统一监盘，加药间与滤池用 PLC 承担本地闭环，集团层另行对接。原 DCS 提案被否的理由也很硬——为七公里外的两座泵站拉一套 DCS 通信与操作员站，造价是 SCADA 路线的三倍还多。

四、案例二：一个反例，SCADA 被用错了地方

某固废焚烧厂的往复炉排液压同步控制被设计成「SCADA 遥调」：中控直接给各液压缸设定值，采样与调节都走广域轮询。投运后炉排经常不同步，故障记录显示部分轮询周期抖动超过一秒，液压缸间的相位差随之摆动。整改把同步控制收回现场 PLC，控制周期稳定在几十毫秒，SCADA 只保留监视与总设定。这个反例的解读值得展开：问题不在通信质量——通道误码率完全达标——而在于把一个分布式的快速控制问题错误地建模成了集中监视问题。变式思考：如果对象换成了沿管线分布的调压井群，控制周期放宽到十秒级，同样的「远程设定值」架构就变成正确答案。判据始终是维度二，不是技术时髦度。

五、灰色地带的判断练习

四维清单在典型场景上一目了然，真正的价值在灰色地带。下面三个练习题都来自真实的评审会，先自己判断再看解答。

练习一：有二百口地下水井要纳入监测，每口井只有液位与泵状态。 分布性极端偏 SCADA，回路密度近乎为零，点数巨大且持续增长——纯监视型广域物联网场景。答案：SCADA 平台加低功耗广域通信，井端用一体化遥测终端而不是标准 RTU，把单点成本压到与井的价值匹配。这个练习的启发是：SCADA 内部还要再分层，极端简单的对象连 RTU 都可以瘦身。

练习二：啤酒厂糖化车间，几十个调节回路，批次配方频繁切换。 回路密度高、调节品质要求严，批次管理是刚需——DCS 或带批次管理的过程控制系统是正解，SCADA 只做全厂能源与公用工程的监视。这个练习的启发是：同一厂内可以「SCADA 管公用工程、DCS 管核心工艺」并存，边界按工艺段划分。

练习三：长输热力管网，几十公里，沿线换热站既要做二次网回水温度调节（周期要求秒级），又要全网水力平衡调度。 这是最纠结的灰色场景——既有回路又有广域。解法是双层架构：换热站 PLC 完成本地回水温度闭环，全网水力平衡由 SCADA 下发各站设定值（周期分钟级）。关键设计动作是把「控制问题」拆成快慢两层，快层闭环留站端，慢层优化上广域。这个练习的启发最有普适性：灰色地带的出路通常不是选边，而是用时间尺度切分职责。

六、常见争议与 referee 口径

评审会上围绕分工的争议反复出现，给出几条可引用的裁决口径。争议「SCADA 也能做 PID，为什么不让做」——能做与该做是两回事，判据是维度二：调节品质要求低于通信周期不确定度时才可接受，且必须评估断链时回路的退化为开环的后果。争议「我们已经买了 DCS，加两个远方站挂上去不行吗」——挂得上去，算的是长期账：DCS 的广域通信许可、通道冗余、断链缓存的扩展报价与运维技能，通常在第二期反超 SCADA 路线。争议「调度中心与工艺控制能不能合一」——合一的前提是同一个责任主体与同一个响应节奏；跨厂区调度与厂内工艺的责任主体不同，硬合一起的后果是权限模型混乱，这在安全审计里是高频发现项。

把这三条口径写进项目的架构决策记录，后来者翻档案时不用重新吵架——决策记录的价值就在于此：它把一场昂贵的讨论，变成一行可以引用的结论。

本节要点回顾

• 三个名词三层角色：PLC 是肌肉，DCS 卖控制品质，SCADA 卖广域监视。
• 四维判断：地理分布、控制周期与回路密度、点数形态、安全等级，逐项核对再定架构。
• 同台是常态：成熟方案里三者分工协作，不是零和替代。
• 反例警钟：把快速闭环架在广域通信上，是本行业最贵的架构错误之一。

架构的大方向定了，下一章我们把系统拆成三层，逐层讨论设计要点——先从俯瞰全图开始。
