本节摘要：本节按时间顺序复盘一台 24 伏直流电机转速闭环模型的完整搭建过程：参数脚本先行、按第 2 章规范分层、连续对象与离散控制器拼接、PI 初值按工程法整定、第一次运行与调整。每个操作都附带"为什么"，你可以拿一个空白模型逐步复现。读完本节，你得到的不是一个成品模型，而是一套可迁移的搭建顺序。

动手之前的十分钟

打开画布之前先写参数脚本——这个顺序不是仪式，是纪律的起点。参数先行意味着后面每一步建模都在有物理量的语境里进行：增益模块里敲的是变量名 Kt 而不是神秘数字 0.05，整定时改的是脚本里的一行而不是画布上的十处对话框。任务书给的额定数据加上铭牌参数，五分钟整理完毕：

% motor_24v_params.m —— 24V 直流电机参数（铭牌 + 估算）
Un   = 24;        % 额定电压 V
Ra   = 1.2;       % 电枢电阻 ohm（万用表实测）
La   = 4e-3;      % 电枢电感 H（数据手册）
Ke   = 0.065;     % 反电动势系数 V·s/rad（额定电压除以额定空载角速度估算）
Kt   = 0.065;     % 转矩系数 N·m/A（对有刷电机近似等于 Ke）
J    = 2.4e-4;    % 折算到电机轴的转动惯量 kg·m^2（转子加负载折算）
Bf   = 1.2e-5;    % 粘性摩擦 N·m·s/rad
Tn   = 0.15;      % 额定转矩 N·m
n_rated = 3000*2*pi/60;   % 额定角速度 rad/s，约 314

Ts_ctrl = 1e-3;   % 控制周期 1 kHz（与目标控制器定时器一致）
% 注意：J 与 Bf 是估算值，整定阶段若响应与预期偏差大，优先复核它们
​

注意脚本里的自我提醒：J 与 Bf 是估算值。复盘的价值在于真实——后面整定时遇到的偏差，根子就埋在这两个估算参数上。

搭结构：三十分钟的原型

按 2.4 节的规范分层，但第一版克制地只拆三层：顶层闭环、被控对象子系统、控制器子系统。被控对象内部是 2.1 节手工搭的电机框图（两个积分器、两条反馈线）；控制器子系统里放离散 PI（2.2 节路线二，位置式差分）；交界处按 2.3 节的规矩手放零阶保持。测量环节第一版从简——转速反馈直接从对象输出引出，加一个额定转速标定增益换成标幺值。

第一版刻意不做的事：不加开关驱动（电压源直供）、不加保护逻辑、不做参数辨识。原型的目标是让闭环转起来，保真度升级放在闭环跑通之后——一次只引入一类复杂性，出了问题才知道是谁的。

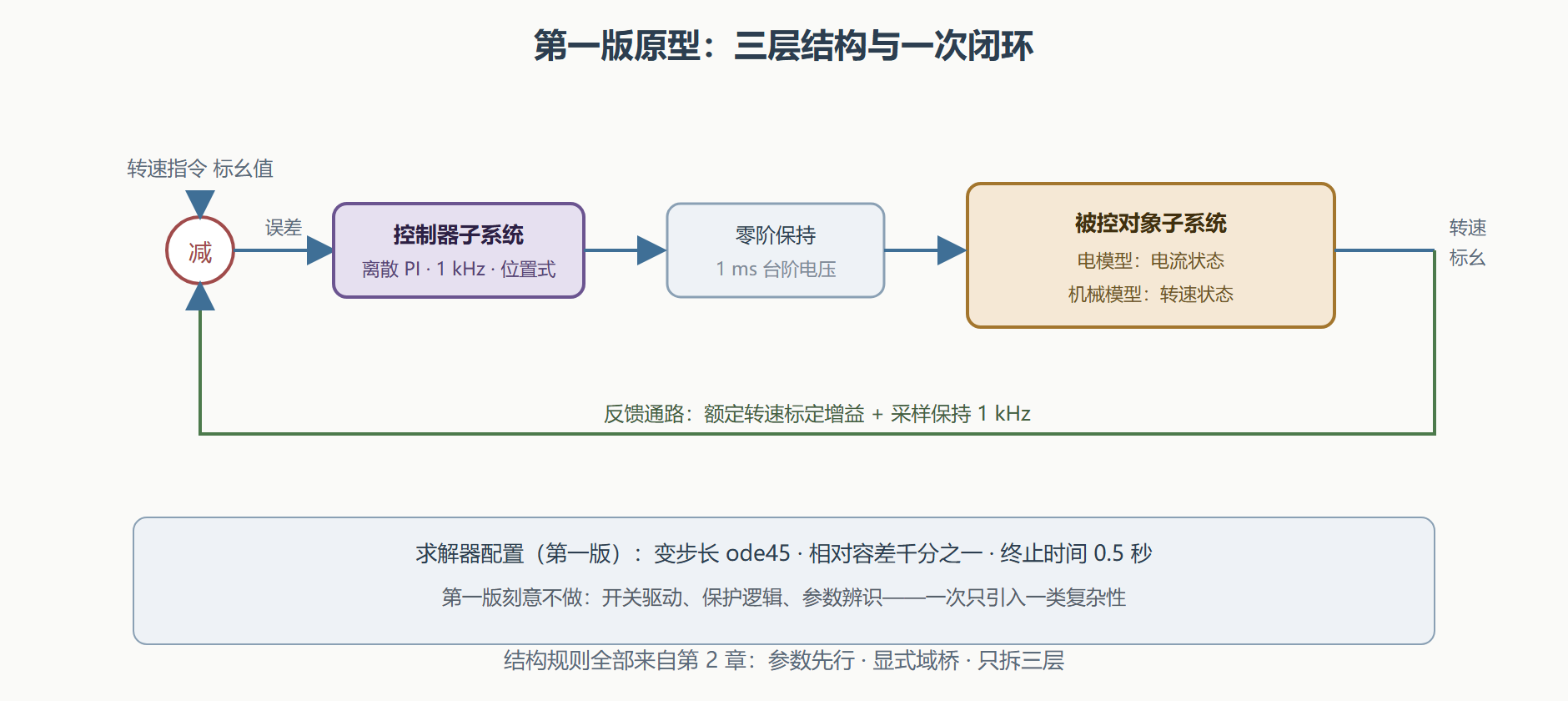

图：第一版原型结构

整定：从首次运行到达标

PI 初值按工程法给出：比例项按"额定误差产生额定电压"估算（增益约 5），积分项按闭环带宽与控制周期的关系估算（时间常数取机械时间常数的五分之一，约 40 毫秒）。首跑参数：比例 5、积分 80。第一次运行的结果：转速爬升明显偏慢，负载阶跃时跌落超过百分之十二，指标不达标。

调整按单变量原则推进。第一轮把比例提到 8：响应加快，跌落缩到百分之八，但指令到 0.8 标幺时电流出现轻微振荡。第二轮积分从 80 降到 50：振荡消失，跌落百分之七。第三轮针对性处理跌落——检查后发现跌落比理论值大，复核 J 的估算值，把负载折算惯量从 2.4e-4 修正到 3.6e-4（原来漏算了减速机构的折算），重跑后跌落缩到百分之四，指标达标。整定全程六次运行，每次只动一个量。

% 整定辅助：负载阶跃测试的脚本化
load_system('motor_speed_loop');
set_param('motor_speed_loop', 'Solver', 'ode45', 'RelTol', '1e-4');
out = sim('motor_speed_loop', 'StopTime', '1.0');
w = out.w_log.Data;  t = out.tout;
idx_load = find(t >= 0.6, 1);              % 0.6 秒处施加额定负载
dip = (max(w(1:idx_load)) - min(w(idx_load:end))) / max(w(1:idx_load));
fprintf('转速跌落 %.1f%%\n', dip*100);      % 目标：不超过 5%
​

结果验证与变式

达标不等于可信。按 3.4 节的契约，把相对容差收紧到十万分之一复跑，转速跌落读数从百分之四点二变为百分之四点三——差值远小于指标余量，结果站得住。两个变式供延伸练习：其一，把控制器换成 2.2 节的路线一（连续设计再离散化），对比跌落读数差多少，体会两条路线的偏差来源；其二，把零阶保持替换为直接馈通的写法，故意制造 2.3 节警告过的混域含糊，观察采样时间图例的变化——亲手犯一次错，比读十遍规范记得牢。

💡 关键直觉：整定的主要时间不该花在凑参数上，而花在"偏差与预期不符时停下来找原因"。本节跌落偏大的真凶是惯量估算，凑比例增益永远救不回错误的物理参数。

常见问题

问：整定时先动比例还是先动积分？有讲究吗？

有。先比例后积分：比例项决定响应的"骨架刚度"，比例没到位之前调积分，等于在松软的地基上精装修——积分会把比例不足造成的稳态误差强行拉平，掩盖结构问题并拖长振荡。比例调到"响应快但允许有静差"的程度，再上积分消静差，最后用微分（本例转速环没用微分，噪声大）收尾。这个次序背后是各参数作用的可分性：比例主导中频刚度、积分主导低频刚度，先中后低，归因才清晰。

问：参数脚本报错说变量未定义，但脚本明明跑过了？

九成是作用域错位：脚本跑在了错误的 MATLAB 会话或工作区里（比如并行进程、或从别的目录启动的会话）。确认脚本与模型同会话、且模型挂接的数据来源与脚本写入的目标一致——写进基础工作区的脚本配上挂了字典的模型，两边互相看不见对方的量，报错自然出现。这正是第 6 章字典制度要终结的一类混乱，原型期先用"脚本加基础工作区"，切换字典时按 6.1 节的迁移四步走即可。

问：六次运行就达标，会不会太顺了？真实项目也是这个节奏吗？

不会这么顺，本节已经过滤掉了两次弯路（惯量估算的坑是后来才找出来的，复盘把它归位到了正确的位置）。真实项目里整定轮次翻倍很常见，多出来的轮次大多花在两类事上：参数辨识的复核（就像本节的惯量修正）与指标之间的互相牵制（跌落与超调此消彼长）。判断整定是否该继续的标准不是轮次，而是每一轮是否有明确的单一归因——归因断了，就该回到物理参数与结构去查，而不是继续凑数。

本节要点回顾

• 参数先行：脚本里的每个估算值都带着"待复核"标记，整定偏差先查物理参数再动控制器；
• 第一版克制：电压源直供、无保护、无辨识，一次只引入一类复杂性；
• 结构即复盘资产：三层分层与显式域桥让后续 4.2 节的故障能被快速定位；
• 单变量整定：每轮只动一个参数，偏差归因才可能成立；
• 跌落的真凶：惯量折算遗漏，物理参数错误无法靠控制增益弥补；
• 可信收尾：容差收紧复跑，读数稳定才算达标。

闭环跑通只是上半场。下半场我们主动制造三场故障——因为在真实项目里，它们从不预约。
