4.2 报错排错实录：代数环、刚性与步长陷阱

4.2 报错排错实录：代数环、刚性与步长陷阱

本节摘要：本节复盘 4.1 节模型演化路上的三场故障：代数环报错、变步长求解器陷入泥潭、粗步长定步长的静默失真。每场按"现象、诊断、根因、修复、验证"五段展开，诊断工具全部来自第 3 章。目标不是让你背下三个案例，而是把这套诊断次序内化成面对任何报错时的第一反应。

故障一：代数环报错

现象。 给模型加电流内环时（把电枢电流反馈接回控制器的限流逻辑），运行报错，大意是：模型包含代数环，无法在有限步内求解。报错信息里列出了环上的模块名单。

诊断。 代数环的定义一分钟讲完：一组模块的输出不经任何积分器或延迟环节、直接（或经增益求和）反馈回自身输入，求解器被迫在每个时间步解一个代数方程。看报错名单，环路是"限流比较器到 PI 到电压输出到电模型电流、电流直接返回比较器"。电模型的电流为什么是"直接"返回？检查发现第一版原型里，电模型为了省模块，把电流写成了电压的代数分式——没有积分器，电流成了电压的瞬时函数。

根因。 真实物理里，电流是电感这个储能元件的状态，它是连续量、有历史；第一版把它简化成了静态关系。环路不是控制结构画错了，而是对象模型在关键位置丢了状态。

修复与验证。 给电模型补回电流积分器（本来就该有，4.1 节为省模块省过头了），环路被积分器斩断，报错消失；复跑并核对电流限幅行为，功能符合预期。另一种常见场景里环路未必是建模错误——比如两个互测转速的传感器互相校正，物理上就是瞬时耦合——那时的修复手段是插入单位延迟或用代数环求解配置显式声明，代价与选择见下表。

复盘要义。 代数环报错的翻译是："你要求我在零时间内解这个方程。"它几乎总是在提示：环上有一处被你静态化了的动态关系。先问物理上少没少状态，再考虑工程手段。

故障二：变步长求解器陷入泥潭

现象。 按演化计划给模型换上开关驱动的半桥模型（两个受控开关按 PWM 切换 24 伏母线），仿真从两秒暴涨到几分钟，进度条长期卡在中段；求解器诊断显示最小步长掉到微秒级以下。

诊断。 按 3.2 节的识别信号逐项检查：时间常数悬殊？电毫秒级、机械百毫秒级，本就存在，但 4.1 节原型一直跑得飞快；步长坍缩点在哪？把求解器诊断的时间-步长曲线拉出来，坍缩起点与 PWM 开关沿完全重合。结论：不是纯刚性问题，是开关沿的过零事件风暴叠加刚性——每个开关沿触发一轮过零定位（3.3 节），开关沿之间电瞬态又强迫步长收缩。

根因。 开关模型引入了纳秒级的最快动态，与百毫秒级机械动态跨了五个数量级；变步长求解器忠实地试图解析所有尺度，算力被撕碎。

修复与验证。 分三步走，每步复跑计时。第一步，确认过零容差与算法配置合理（自适应算法），收效有限，耗时降三成。第二步，结构手术：电流内环仿真时把 PWM 输入用受控电压源的平均模型替代（占空比乘母线电压），开关级只在需要验证纹波时启用——这正是 3.2 节"两段式"的落地。第三步，保留开关级的版本切换到变步长隐式求解器，耗时降到可接受范围，纹波波形与预期一致。最终方案：控制开发用平均模型，纹波验证用隐式求解器加开关级。

复盘要义。 仿真变慢不是求解器的错，是模型里同时存在太多时间尺度的必然结果。治理次序永远是：先分清该解析的尺度与可平均的尺度，再挑求解器，最后才调容差。

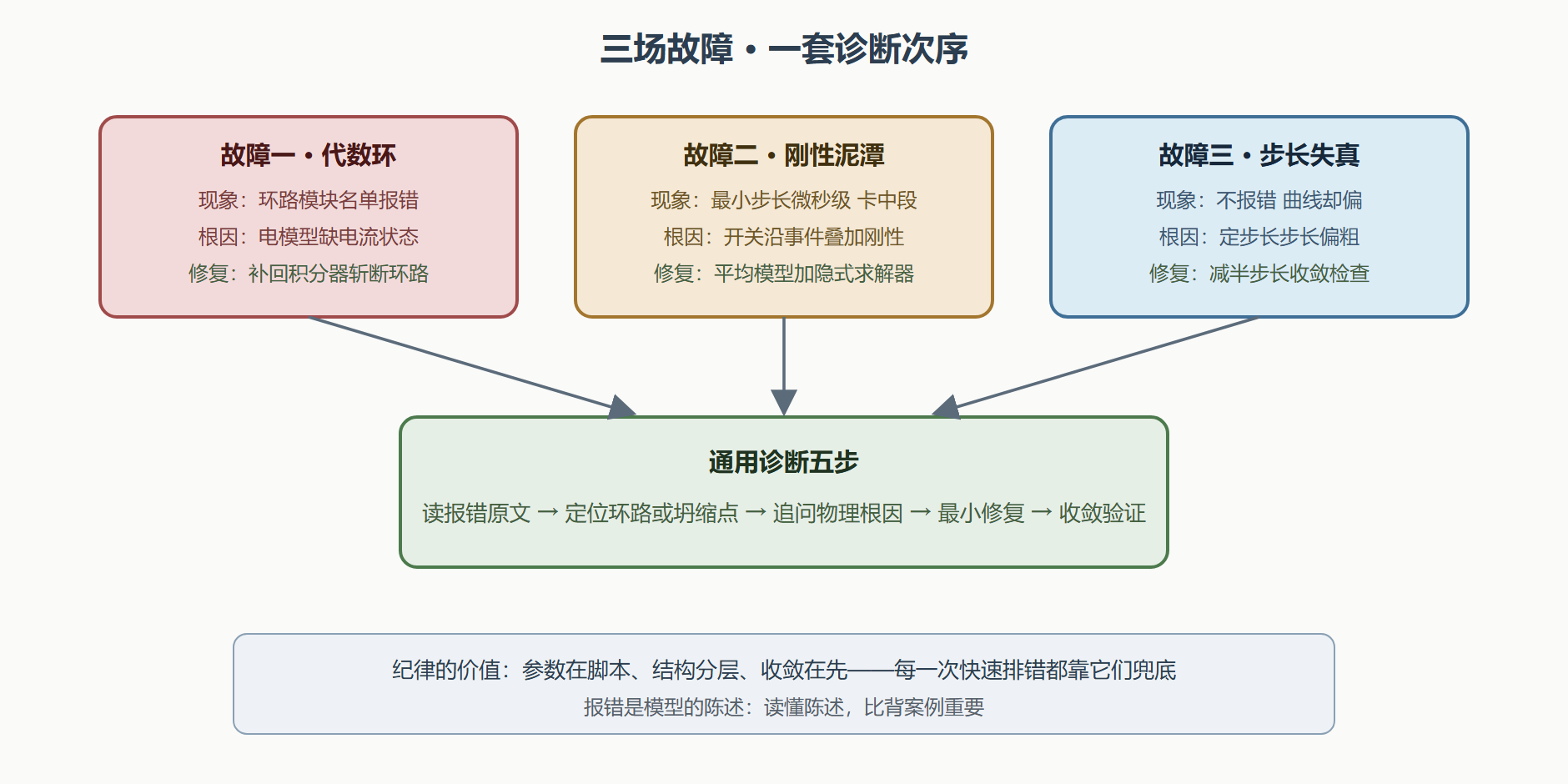

图：三场故障的诊断路径总览

故障三：粗步长的静默失真

现象。 模型要交给代码组了，按目标处理器的 2 毫秒任务节拍把求解器切到定步长 2 毫秒。运行顺利、不报任何错，转速曲线乍看与变步长版本重合。但按惯例做收敛检查——步长减半到 1 毫秒复跑——起动段电流峰值差了百分之六。

诊断。 这次没有报错可读，问题藏在数值里。2 毫秒步长对机械动态绰绰有余，对毫秒级的电瞬态则是每步跨过半个时间常数，四阶龙格库塔在这种跨度上的截断误差直接可见。百分之六的电流峰值误差意味着什么？如果这个模型用来评估功率器件的电流应力，器件选型会被系统性低估。

根因与修复。 根因是把"处理器任务节拍"与"求解器步长"混为一谈：代码生成要求模型按 2 毫秒离散执行，但验证这个离散化是否引入不可接受误差的方法是减半步长对比。修复分两支：评估电流应力的场合，电模型单独按更细步长跑，或换平均模型消除开关沿依赖；转速环行为验证则确认 2 毫秒版本与基准差异小于千分之五后放行——不同用途用不同保真度，契约写明。

复盘要义。 静默失真是三类故障里最危险的，因为它不报错。防线只有一道：任何步长、容差、求解器的改动，都要用收敛检查重新背书一次。4.1 节的达标、本节的放行，用的都是同一道防线。

把诊断次序练成条件反射

三场故障看下来，五步次序的前两步最值得刻意练习，因为它们决定了后续所有动作的方向。第一步读报错原文听起来像废话，实际最常被跳过——尤其报错是英文或术语密集时，人的本能是直接去搜索报错文本。跳过的代价是丢失了报错里最值钱的部分：环路模块名单、坍缩时刻、重复计数，这些信息把搜索空间砍掉九成。练习方法很朴素：每次遇到报错，强迫自己在动手前用一句话复述"报错在说什么问题"，说不出来就再读一遍。

第二步定位点练习的是工具熟练度：代数环看环路名单、刚性看步长曲线与坍缩起点、失真看收敛差值的空间分布——三场故障对应三种"定位视线"。建议读者在 4.1 节复现的模型上主动制造这三类故障各一次（加瞬时反馈环、上开关驱动、放大步长），把三条视线各用一遍。故障诊断的熟练度没有捷径，只有"看过足够多的现场"这一条路——本章提供的就是三个浓缩的现场。

本节要点回顾

• 代数环：报错在提示"零时间内解方程"，先查物理上缺没缺状态，再考虑延迟或迭代求解；
• 刚性泥潭：变步长变慢先看步长坍缩点与事件的相关性，治理次序是分尺度、换求解器、调容差；
• 两段式落地：控制开发用平均模型，纹波验证用开关级加隐式求解器；
• 静默失真：不报错的误差最危险，减半步长收敛检查是唯一防线；
• 任务节拍不等于求解器步长：离散化验证与执行节拍是两件事，契约分别写明；
• 五步诊断次序：读报错、定位点、问物理、最小修复、收敛验证，面对任何故障通用。

三场故障收场，模型收敛且可信。第 5 章开始给它装新能力：状态机、物理网络与离散事件流。
