1.3 Simulink、Modelica与PSIM：建模工具对比

1.3 Simulink、Modelica与PSIM：建模工具对比

本节摘要：Simulink 不是建模仿真世界的唯一玩家：Modelica 以方程式物理建模见长，PSIM 在电力电子电路仿真里以快和准立足。本节从建模范式、因果性、求解策略、代码生成与生态五个维度拆解三者的差异，并给出一条实用的选型决策路径——工具没有全能冠军，只有与你问题结构的匹配度。本节的对比框架比任何具体结论都更持久。

为什么需要一张对比地图

工具选型争论在工程师社区里经久不衰，多数争论的根源是混淆了"范式差异"与"功能差异"。功能可以补，范式很难改：一个以信号流为核心的工具，很难优雅地表达"两个元件互相决定对方电压电流"的物理网络；一个以方程为核心的工具，处理离散事件逻辑时也得绕道。选型之前先看清范式，比罗列功能清单有用得多。

三个工具恰好代表三种范式。Simulink 代表因果信号流：每个模块有明确的输入与输出，信号沿连线单向流动，整张框图本质上是一组按因果次序排好的方程。Modelica（以 OpenModelica、Dymola 等工具实现）代表非因果方程网络：你只写组件之间的物理守恒关系，哪个量是输入哪个量是输出由求解器在编译期推断。PSIM 代表专用电路仿真：以电力电子拓扑为第一公民，开关器件、磁性元件、控制块都是预置好的电路级模型，仿真步进针对开关周期做了专门优化。

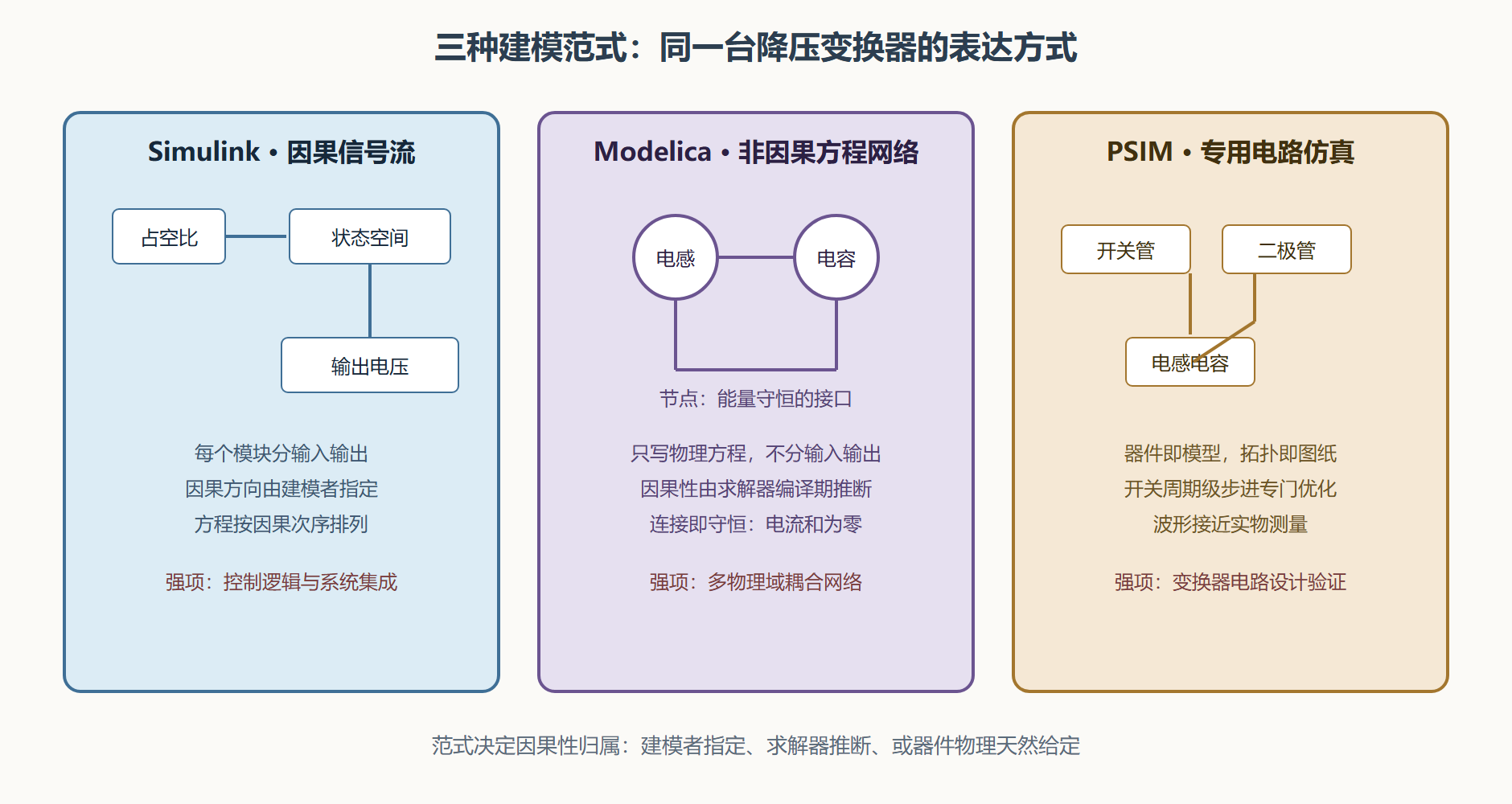

图：三种建模范式的结构对比

五个维度的系统对比

维度一：建模范式与因果性。 信号流的因果性由建模者显式指定，好处是计算次序透明、调试直观；代价是遇到"双向"物理关系时要人为打破对称，比如两个旋转体刚性耦合，谁驱动谁？信号流范式里你得引入代数环或者人为指定主导方，方程网络范式里这根本不是问题。反过来，控制算法天然是因果的——控制器读测量、发指令——硬用方程网络描述控制律反而啰嗦。

维度二：求解策略。 Simulink 提供成体系的求解器家族（第 3 章专门展开），连续、离散、刚性、非刚性各有对应算法，用户显式选择并承担选型责任。Modelica 工具通常在编译期把整个系统化简为一个 DAE 再选算法，用户干预较少，但遇到病态系统时调试手段也少。PSIM 把步进策略绑死在开关仿真场景上，牺牲通用性换取速度与鲁棒——开关波形它几乎从不失手，但拿去算机械系统就不对路了。

维度三：代码生成与落地。 这是 Simulink 的护城河：从模型到嵌入式 C 代码的链路成熟（第 8 章），定点化、代码规范检查、与处理器在环验证一应俱全。Modelica 模型的落地路径通常是导出 FMI 功能样机接口，由目标平台集成，直接生成产品级代码的生态较弱。PSIM 也有代码生成能力，主要面向自家数字控制硬件。

维度四：生态与资产。 Simulink 背靠 MATLAB 全家桶：工具箱之间互操作顺畅，行业参考模型与合规规范积累深厚。Modelica 的标准库覆盖建筑、车辆、热管理等域，开源社区活跃。PSIM 的器件模型库在功率变换领域相当完整，厂家还提供大量应用级设计实例。

维度五：协作与版本管理。 三者都以文本或可差异化的文件格式存储模型，但 Simulink 的工程级管理工具（工程管理、数据字典、差异对比）最完善，大型团队协作的纪律约束在第 6、10 章会专门讨论。

一条实用的选型路径

别从"哪个工具好"问起，从你的问题结构问起。三连问足够定位。第一问：系统的核心是控制还是物理网络？ 控制律、状态机、调度逻辑为主，Simulink 的信号流最顺手；核心难题是多个物理域互相耦合（机电热液），Modelica 范式省掉大量人为因果化负担；纯粹设计一台变换器的功率级，PSIM 又快又准。第二问：模型要不要变成嵌入式代码？ 要，且追求从模型到代码的可追溯，Simulink 的链路无可替代。第三问：已有团队资产在哪？ 选型有很强的路径依赖，团队十年的模型库与经验本身就是在册资产，轻易别推翻。

工程实践里最常见的答案是组合：PSIM 或专业电路工具负责功率级设计与器件级验证，导出降阶模型或平均模型；Modelica（或 Simulink 的物理建模产品线）负责多域对象建模；最终系统级控制与验证、代码生成落在 Simulink。各工具在各自范式内做深，跨范式通过模型接口交换——这比在单一工具里硬凿所有问题高效得多。

💡 关键直觉：范式错配的信号是"你花在迁就工具上的时间超过了建模本身"。当发现自己在信号流里反复绕代数环，或在方程网络里硬造因果接口，先停下来想想是不是范式选错了，而不是继续加补丁。

常见问题

问：Simulink 的 Simscape 物理建模不是也能做方程网络式建模吗？那还需要 Modelica 吗？

需要与否取决于域覆盖与开放性。Simscape 提供电气、机械、液压、热等基础域以及自建域的机制，与 Simulink 信号流无缝混排，代码生成链路也一致，对 Simulink 用户是最顺的物理建模路径。Modelica 的优势在开源标准与社区库的广度，某些专业域（如建筑能耗、复杂热管网）的现成库更深。两者可以共存：物理网络部分用合适的工具建，导出 FMI 后进入 Simulink 做系统集成。

问：小团队没有预算买全套工具，怎么折中？

开源的 OpenModelica 加 Python 生态可以覆盖相当一部分建模与后处理需求，代价是代码生成与合规工具链要自己搭。如果最终产品要落地嵌入式代码，建议至少把预算留给代码生成链路——手写代码与模型脱节带来的验证成本，通常远超工具授权费。

本节要点回顾

• 三种范式：因果信号流、非因果方程网络、专用电路仿真，范式差异比功能差异更根本；
• 因果性归属是理解一切差异的钥匙：建模者指定、求解器推断、器件物理天然给定；
• 求解策略各有立场：显式选型、编译期化简、场景固定，自由与责任互换；
• 代码生成是 Simulink 护城河，Modelica 多走 FMI 中转，PSIM 服务自家硬件；
• 选型三连问：核心是控制还是物理网络？要不要生成代码？团队资产在哪？
• 组合是常态：各工具在各自范式内做深，通过模型接口交换，别在错配的工具里硬凿。
