3.5 一轮流片实验复盘：从版图到SEM验收

3.5 一轮流片实验复盘：从版图到电镜验收

本节摘要：本节把前四节的所有知识点装进一场真实规模的流片：目标是绝缘体上硅平台上的高品质因子光子晶体微腔阵列。复盘按五幕展开——版图与流片计划、工艺参数锁定、关键节点检测、电镜验收、性能测试与偏差归因。案例展开到每一个检测数字的解读与每一次返工的取舍，读完你应当能独立列出一轮流片的风险清单与验收判据。

这场实验要造什么、难在哪

本章前四节给了兵器谱与兵法，本节进实战。选择微腔阵列做复盘对象是刻意的：它同时踩中了光子晶体工艺的三大难点——特征尺寸敏感（孔径偏差直接平移谐振峰）、高深宽比释放（悬浮平板结构要经历最危险的最后一刻）、性能验收苛刻（品质因子把所有工艺瑕疵放大计息）。案例按背景、操作、结果、解读、变式的完整链条展开，过程中的每个决策点都交代"为什么这么选"。

背景：目标是设计波长 1550 纳米附近的高品质因子 L3 型微腔（一排三个缺失孔构成的点缺陷腔，配合缓变包络设计），单芯片上排布六十个腔，覆盖一组孔径与晶格常数的系统偏差，用于扫描出工艺最优工作点。平台是标准绝缘体上硅：二百二十纳米顶硅层加二微米埋氧层。理论计算的预算已经由第 2 章的方法完成：设计孔径约 280 纳米，晶格常数 450 纳米，理论品质因子在百万量级——但所有人都清楚，工艺能否把理论兑现到两位数百分比才是悬念。

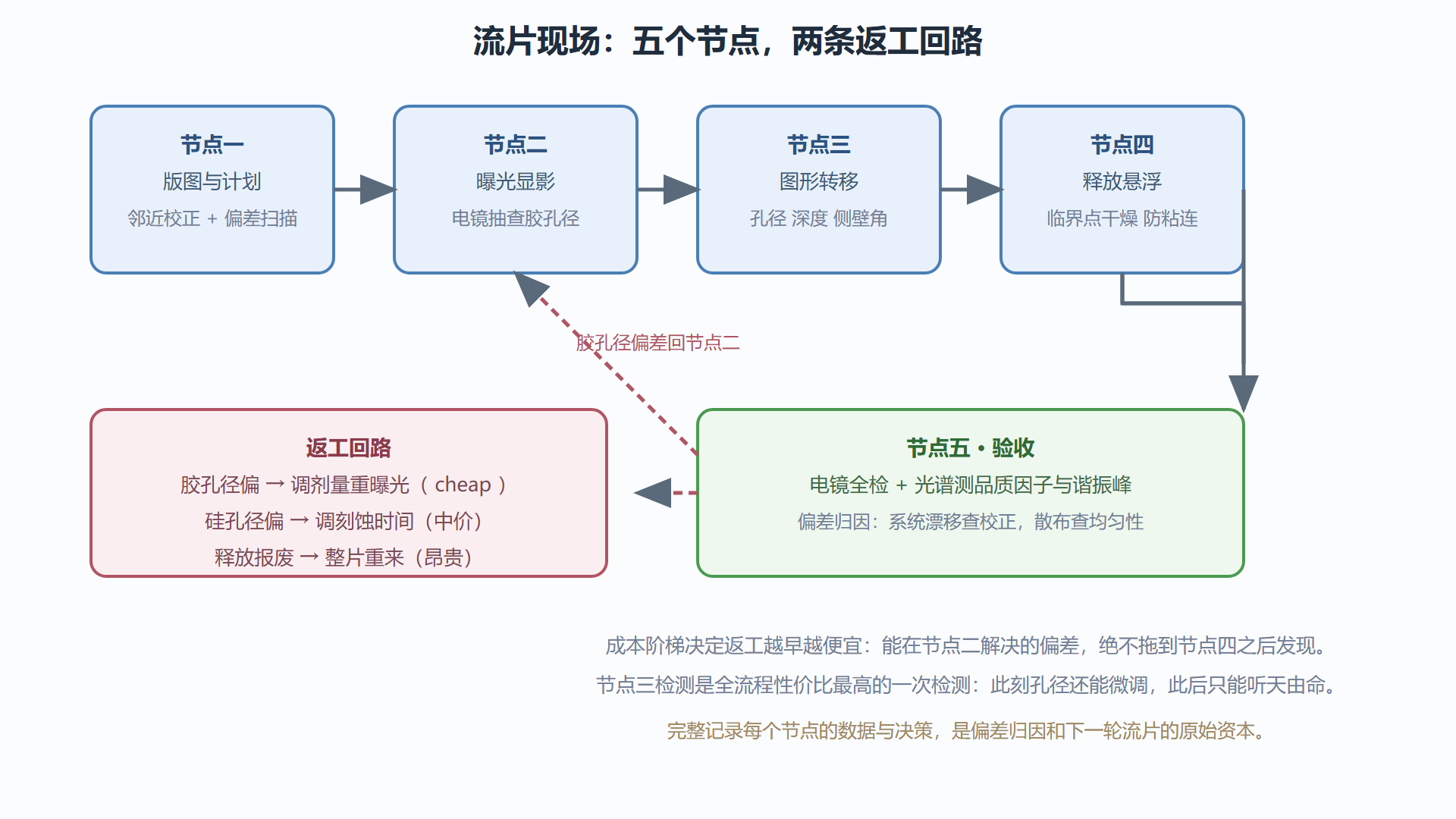

图：一轮流片的五个关键节点与返工回路

操作（第一幕：版图与计划）：版图除六十个设计腔外，每行首尾各放三个工艺监测图形——独立孔阵、十字对准标、线宽监测尺。邻近效应校正按电子束厂商的模型预补偿，剂量测试矩阵（同一图形以步进剂量曝光）覆盖正负百分之十。流片计划按上一节的方法写成一张工序表：曝光、显影、刻蚀、去胶、释放、干燥，每步后标检测项与合格判据——例如"显影后胶孔径 280 纳米正负 15 纳米，否则回流节点二调整剂量"。

操作（第二幕：参数锁定与执行）：电子束曝光剂量矩阵先行曝光在小片上，显影后电镜抽查定剂量；随后正式曝光六十腔阵列，全程约六小时。感应耦合等离子体刻蚀按"先钝化后刻蚀"的循环 recipe 走，目标深度贯穿顶硅层停在埋氧层；实时终点检测的光信号在穿透瞬间跳变，记录此刻刻蚀速率供下一轮校准。释放用氢氟酸缓冲液腐蚀埋氧层，乙醇梯度置换后临界点干燥——这一步是全流程最危险的时刻，此前的所有成果都可能毁于表面张力引起的粘连。

结果：显影后抽查发现胶孔径系统性偏小约二十纳米——剂量测试矩阵里的参照图形指出补偿方向，调整剂量后重曝，此轮损失半天。正式刻蚀后电镜显示硅孔径 276 纳米（目标 280），侧壁角 87 度，深度贯穿无残留；六十腔中五十四个通过释放检查，六例粘连集中在阵列边缘。光谱测试：五十四个可用腔中，品质因子最高约 6 万，谐振峰位散布约 8 纳米，与设计目标（百万量级、设计波长 1550 纳米）均有差距。

解读：三组数字三组结论。品质因子差一个数量级但谐振峰位置对——典型的侧壁粗糙度签名，峰位正常说明尺寸控制达标，Q 值不足指向刻蚀钝化步的侧壁质量，下一轮调整钝化与刻蚀的时间比；谐振峰散布 8 纳米对照设计敏感度（孔径 1 纳米约对应峰移 1.5 纳米）反推出孔径散布约 5 纳米，属电子束直写的正常水平，想再压需要换投影光刻，成本翻倍——决策是接受；边缘粘连集中出现，指向释放液的润湿与置换不均，对策是增加置换梯度步数并在版图上给边缘腔加宽释放孔间距。变式：第二轮按归因调整后，最高品质因子升到二十万量级，散布不变；团队此时面临的真问题是"两位数的 Q 提升值不值一轮新流片"，答案取决于应用对 Q 的真实需求——这正是工程判断与论文研究的分野：论文追极致，产品够用即可。

流片复盘沉淀的三条军规

第一，便宜的错误尽早犯：剂量矩阵、监测图形、小片试跑，都是在为"错误发生在便宜阶段"买保险。第二，每个数字都要过敏感度翻译：测得的工艺偏差乘以设计敏感度，才是性能语言里的真实严重度——没有敏感度表，检测数据只是数字垃圾。第三，归因结论必须落到下一轮的具体参数：写在总结里没有用的归因不是归因，是作文。

第二轮的参数调整清单与通用启发

复盘的最后一幕是把第一轮的归因翻译成第二轮的具体动作，这份清单原样记录如下，供对照使用。刻蚀 recipe：钝化步与刻蚀步的时间比从原配比上调一档，目标压侧壁粗糙度；刻蚀总时长按第一轮终点检测的速率重新核算，补偿过刻量。版图：边缘腔的释放孔间距加宽一档，阵列四周增加一圈陪衬结构以均化刻蚀负载。释放流程：乙醇梯度置换增加两个中间浓度台阶，降低表面张力突变的冲击。测试：固定温控点后全谱扫描，峰位与线宽分开口径记录（第 7 章的标准语言在这里提前上场）。第二轮结果：最高品质因子二十万量级、峰位散布不变——调整有效项与无效项都符合预期。从这两轮里能提炼三条通用启发，适用于任何迭代型实验项目。启发一：每轮只动有明确归因的参数——第二轮若把版图、工艺、测试同时大改，提升将无法归因，迭代就退化为碰运气。启发二：不变的参数才是对照组——刻意保留某些"可以更好"的地方不动，是实验设计的一部分而非懒惰。启发三：迭代有终点的判断标准是边际收益——当下一轮的预期提升低于流片成本时，项目应当转向（换设计路线或接受现状），这份判断力比任何单轮技术执行都稀缺。

常见问题

问：没有流片经验的学生第一轮该做什么？
做最便宜、最可判定的东西：剂量矩阵加孔径监测阵列，目标是给团队建立"版图到电镜"的完整手感，而不是直接冲高性能器件。

问：性能不达标怎么判断该继续调还是该改设计？
看偏差是否系统性：系统偏差归工艺，随机偏差归工艺能力上限，两者都排除后才怀疑设计本身。顺序反了会陷入"改设计掩盖工艺问题"的循环。

成本与周期的真实数量级

复盘补一组数量级，帮助建立项目排期的现实感。科研尺度的拼片流片：一次数千到数万元，周期约两到三个月（排队加加工加测试）；专用电子束直写整版：数万元起，曝光本身数小时到一整天；纳米压印母模：一次数十万元级，但复制片成本极低。时间的大头往往不在加工而在排队与往返测试——一轮"流片加验收加归因"的完整迭代，三个月是常态。预算与周期这两个数字合起来的含义是：迭代次数是最贵的资源，第 3 章反复强调的"检测前移与归因闭环"，本质上都是在为减少迭代次数而投资。项目排期时，把三轮迭代作为任何新结构的默认预算，超出部分要用前两轮的数据质量去挣。

本节要点回顾

• 案例五幕结构：版图计划、参数锁定、节点检测、电镜验收、性能归因；每幕都有可复用的操作细节。
• 返工成本阶梯：曝光剂量最便宜、刻蚀时间居中、释放报废最贵；检测节点按成本阶梯前移。
• 数字过敏感度翻译：孔径偏差乘敏感度等于峰位漂移，检测数据必须翻译成性能语言才有意义。
• 归因三签名：峰位对而 Q 低查粗糙度，峰位散布查均匀性，粘连查释放置换。
• 工程与研究的分野：论文追极致，产品够用即可；下一轮流片之前先算提升值不值。

猎场建设到此完工。第 4 章按维度划分围猎区，把一维、二维、三维的地形差异与各自的猎法摆上台面。
